Автоматический анализатор температуры вспышки OilLab 6700/6701

Назначение и преимущества серии OilLab 6700

Автоматические анализаторы OilLab 6700 и OilLab 6701 представляют собой высокопроизводительные решения для лабораторий, специализирующихся на контроле качества тяжелых нефтепродуктов. Приборы предназначены для определения температуры вспышки и температуры воспламенения в открытом тигле по методу Кливленда. Этот метод применяется для продуктов с температурой вспышки выше 79°C, таких как смазочные масла, топочные мазуты, дорожные битумы и другие вязкие материалы.

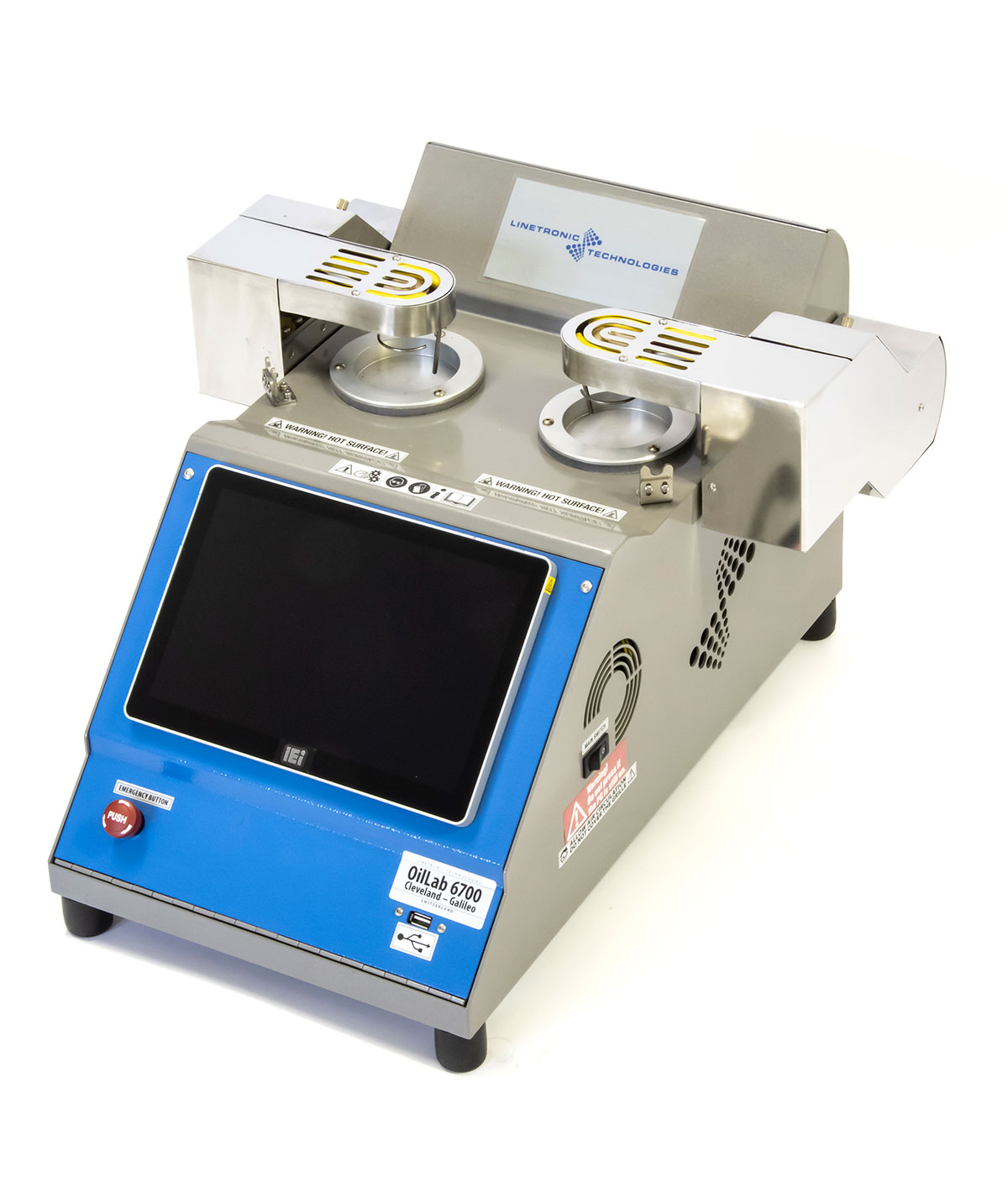

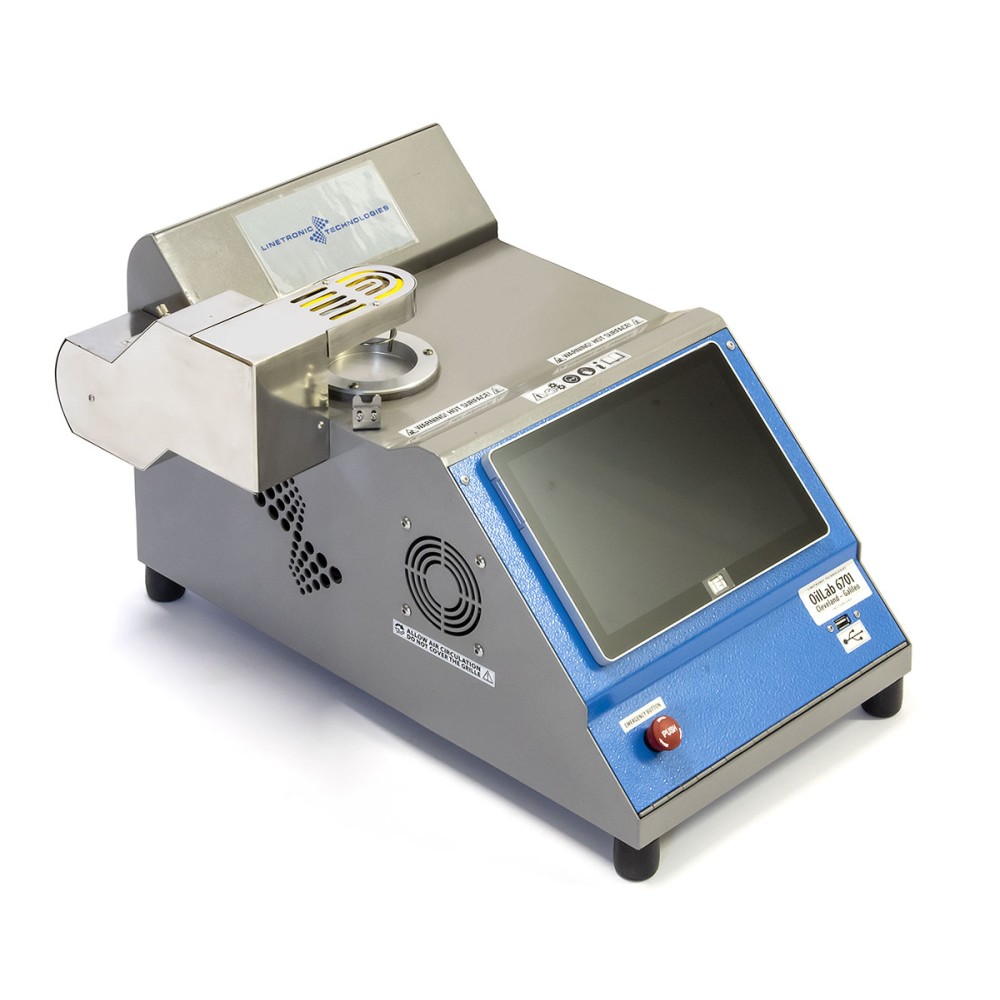

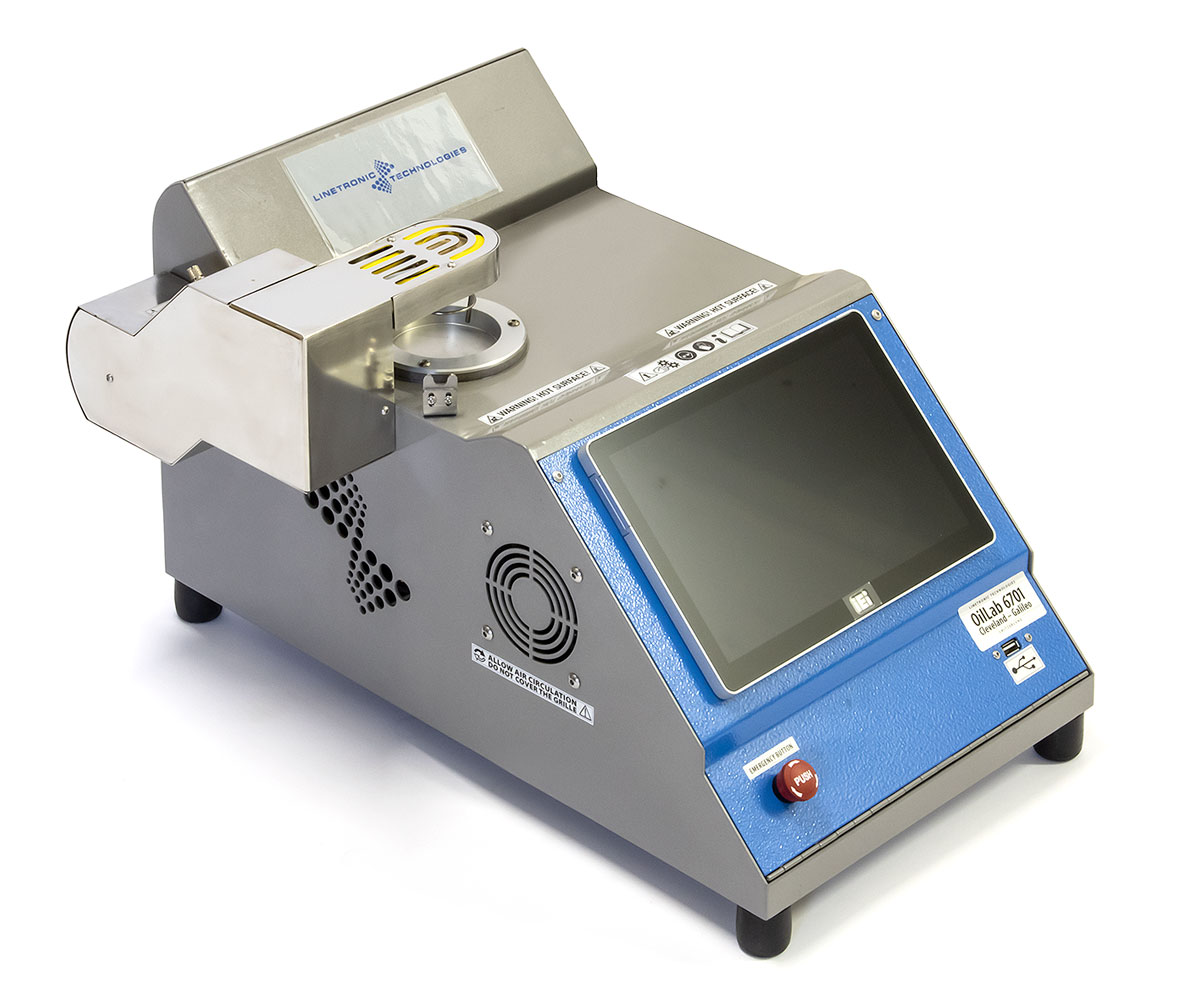

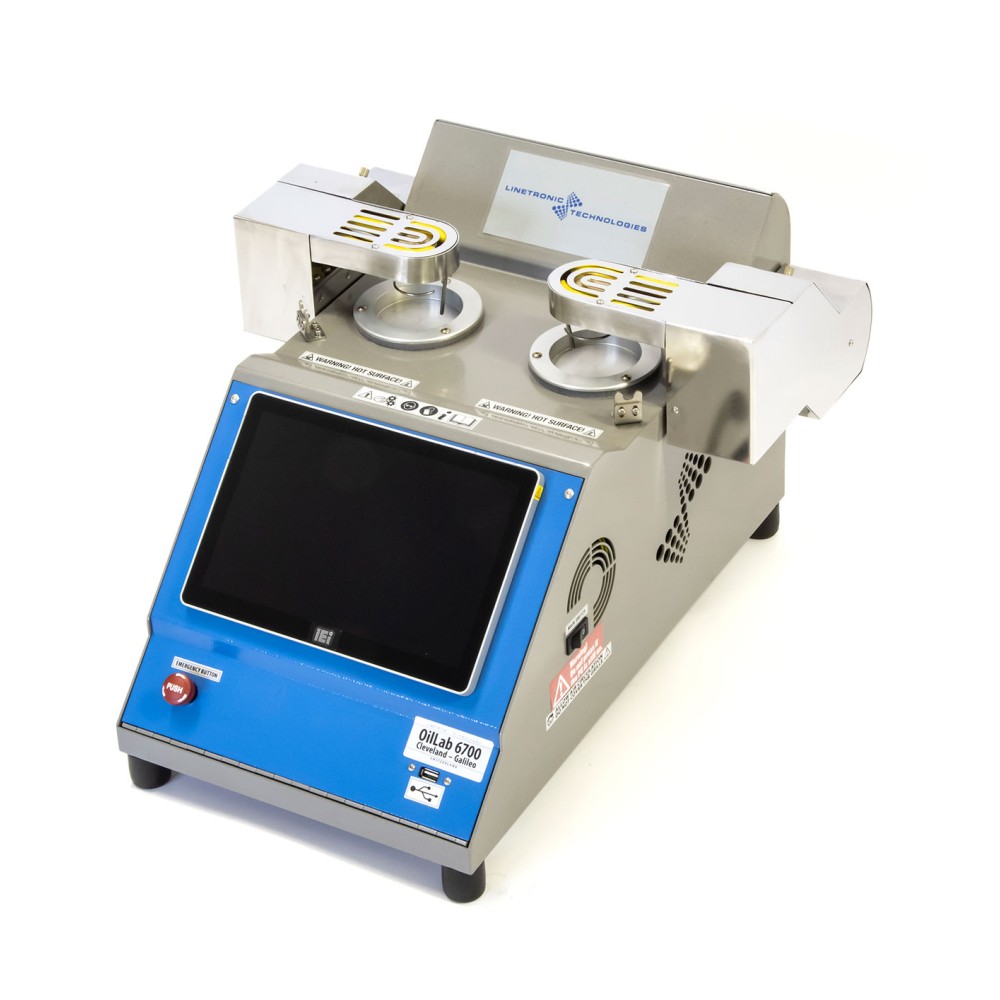

Ключевое отличие данной серии заключается в вариативности конфигурации: модель OilLab 6701 оснащена одной испытательной ячейкой, тогда как OilLab 6700 имеет два калиброванных латунных тигля. Двухпозиционная конструкция позволяет проводить два испытания одновременно или последовательно с минимальным вмешательством оператора, что значительно увеличивает пропускную способность лаборатории.

Принцип действия и автоматизация процессов

Методика Кливленда заключается в нагреве образца в открытой чашке с постоянной скоростью. Над поверхностью жидкости с заданными интервалами проходит испытательное пламя. Когда концентрация паров достигает предела воспламеняемости, происходит вспышка, которая фиксируется ионизационным датчиком.

После регистрации температуры вспышки нагрев продолжается до достижения температуры воспламенения. В этот момент тепловой датчик фиксирует устойчивое горение, и автоматическая система безопасности накрывает чашку специальным экраном, прекращая доступ кислорода и гася пламя. Это обеспечивает безопасность оператора и предотвращает возгорание лаборатории.

Прибор поддерживает гибкую систему зажигания:

• Газовое пламя — классический метод с точной регулировкой размера и положения
• Электрический воспламенитель — безопасный вариант, не требующий подключения газа

Конструктивные особенности и система безопасности

Испытательные чашки изготовлены из калиброванной латуни с метками уровня заполнения. Нагрев осуществляется электрическими элементами, обеспечивающими точное соблюдение скоростей нагрева, требуемых стандартами. Диапазон рабочих температур составляет от окружающей среды до +400°C.

Важной особенностью является встроенная система принудительного воздушного охлаждения, которая активируется автоматически после завершения теста. Это позволяет быстро подготовить прибор к следующему анализу и снижает общее время цикла измерения.

Система безопасности OilLab 6700/6701 включает несколько уровней защиты:

• Автоматическая диагностика целостности датчиков температуры образца и тепловых сенсоров
• Система автоматического обнаружения возгорания с функцией пожаротушения
• Автоматическая система закрытия чашки, которая накрывает тигль после анализа точки вспышки и тушит продукт после теста на точку воспламенения
• Защита от перегрева с автоматическим отключением питания нагревателя
• Автоматическое перекрытие подачи газа после завершения теста

Интеллектуальное управление и программное обеспечение Lab-Link

Управление приборами осуществляется через мощный безвентиляторный панельный ПК на базе четырехъядерного процессора Intel с сенсорным экраном PCAP диагональю 10,1 дюйма. Экран совместим с управлением пальцем, в перчатках и стилусом, имеет разрешение 1024 × 768 пикселей и высокую контрастность.

Программное обеспечение Lab-Link предоставляет расширенные возможности для оператора:

• Автоматическое выполнение анализа согласно выбранному стандарту (ASTM, IP, ISO, EN, DIN)
• Режим работы с образцами с неизвестной температурой вспышки
• Отображение всех параметров и статуса процесса в реальном времени
• Ввод данных об операторе и наименовании продукта
• Программирование ожидаемой температуры вспышки для оптимизации времени теста
• Автоматическая барометрическая коррекция результатов с использованием встроенного датчика давления
• Хранение более 65 000 результатов анализов во внутренней памяти
• Экспорт данных и подключение к сетям LIMS через порт Ethernet
• Звуковая и визуальная сигнализация об окончании теста или ошибках

Соответствие международным стандартам и ГОСТ

Приборы OilLab 6700 и OilLab 6701 сертифицированы для проведения испытаний в соответствии с ведущими мировыми стандартами:

• ASTM D92 — Стандартный метод испытания температуры вспышки и воспламенения методом Кливленда в открытом тигле
• ISO 2592 — Нефтепродукты. Определение температуры вспышки и воспламенения. Метод Кливленда в открытом тигле
• DIN 51376 — Немецкий стандарт определения температуры вспышки
• IP 36 — Метод Института нефти
• AASHTO T48 — Стандарт для битумных материалов
• JIS K 2265-4 — Японский промышленный стандарт

В Российской Федерации и Республике Беларусь данные приборы полностью соответствуют требованиям национальных стандартов:

• ГОСТ 4333-87 (ИСО 2592-73) — Нефтепродукты. Методы определения температуры вспышки и воспламенения в открытом тигле. Этот стандарт является основным для контроля пожарной опасности тяжелых масел и битумов в странах СНГ.
• ГОСТ Р 52046-2003 — Битумы нефтяные дорожные. Технические условия. Требует обязательного контроля температуры вспышки.
• ГОСТ Р 52925-2008 — Масла моторные. Технические условия. Требует контроля температуры вспышки.
• СТБ 1160-2012 — Масла индустриальные. Общие технические условия. Включает требования к температуре вспышки для различных классов масел.

Детекция вспышки и метрологическое обеспечение

Для фиксации момента вспышки используется единый мультидетектор, сочетающий в себе ионизационный и тепловой сенсоры. Такая комбинированная система обеспечивает высокую надежность обнаружения даже слабых вспышек и исключает ложные срабатывания.

Температура образца измеряется платиновым сопротивлением PT100 класса A в нержавеющей оболочке. Для поддержания метрологической точности предусмотрены инструменты калибровки, включая симулятор PT100 (декадный магазин сопротивления) и набор соединительных кабелей.

Верификация правильности работы прибора осуществляется с помощью сертифицированных образцов сравнения (CRM) с известными температурами вспышки: +85°C, +125°C, +160°C, +200°C и +250°C. Использование референсных материалов позволяет лаборатории регулярно подтверждать соответствие оборудования заявленным характеристикам.

Расходные материалы и запасные части

Для бесперебойной работы приборов рекомендуется иметь запас основных компонентов:

• Калиброванная латунная чашка (арт. 5127)
• Электрический воспламенитель длительного срока службы (арт. 3926)
• Датчик температуры продукта PT100 (арт. 17314)
• Тепловой ионизационный датчик PT100 (арт. 3646)
• Предохранители 6,3 А (упаковка из 10 штук, арт. 17353)

Серия OilLab 6700/6701 сочетает в себе высокую производительность, безопасность автоматического пожаротушения и полное соответствие международным и национальным стандартам. Наличие двухпозиционной модификации OilLab 6700 делает её идеальным выбором для крупных лабораторий с высоким объемом испытаний тяжелых нефтепродуктов и битумов.
