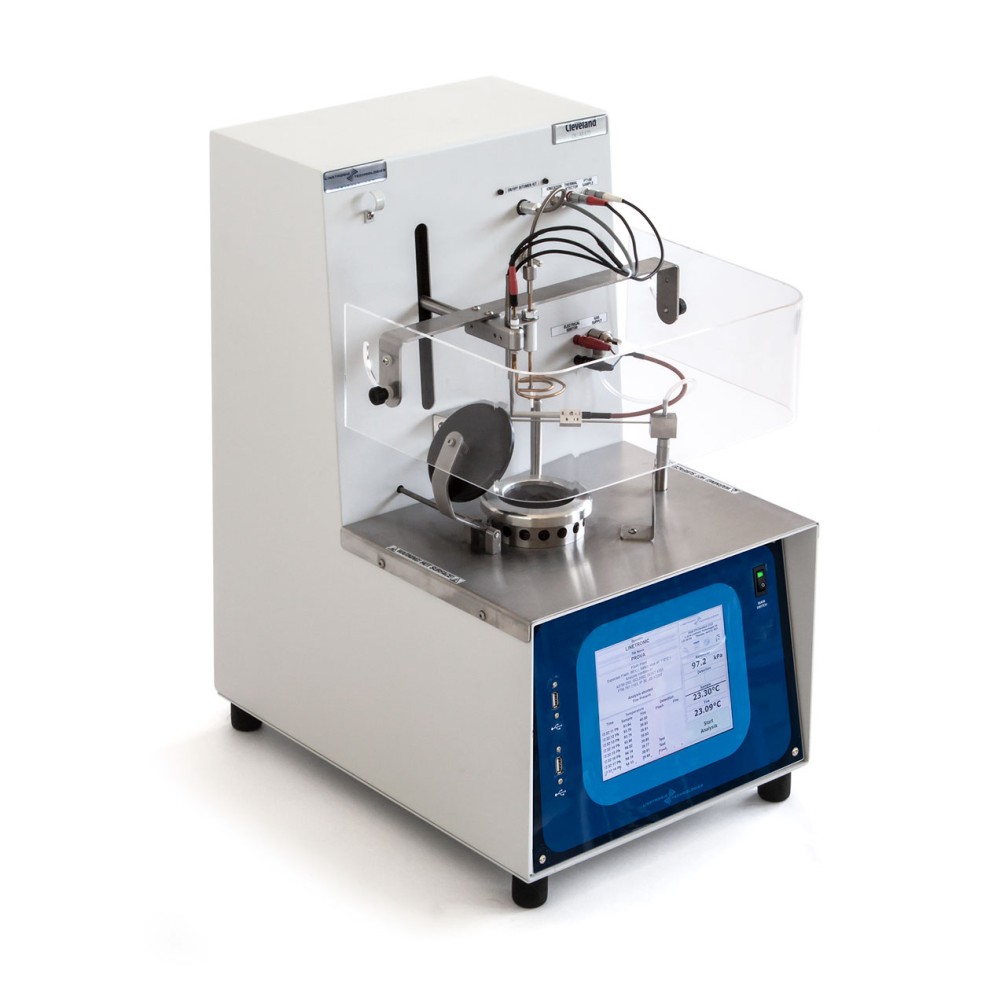

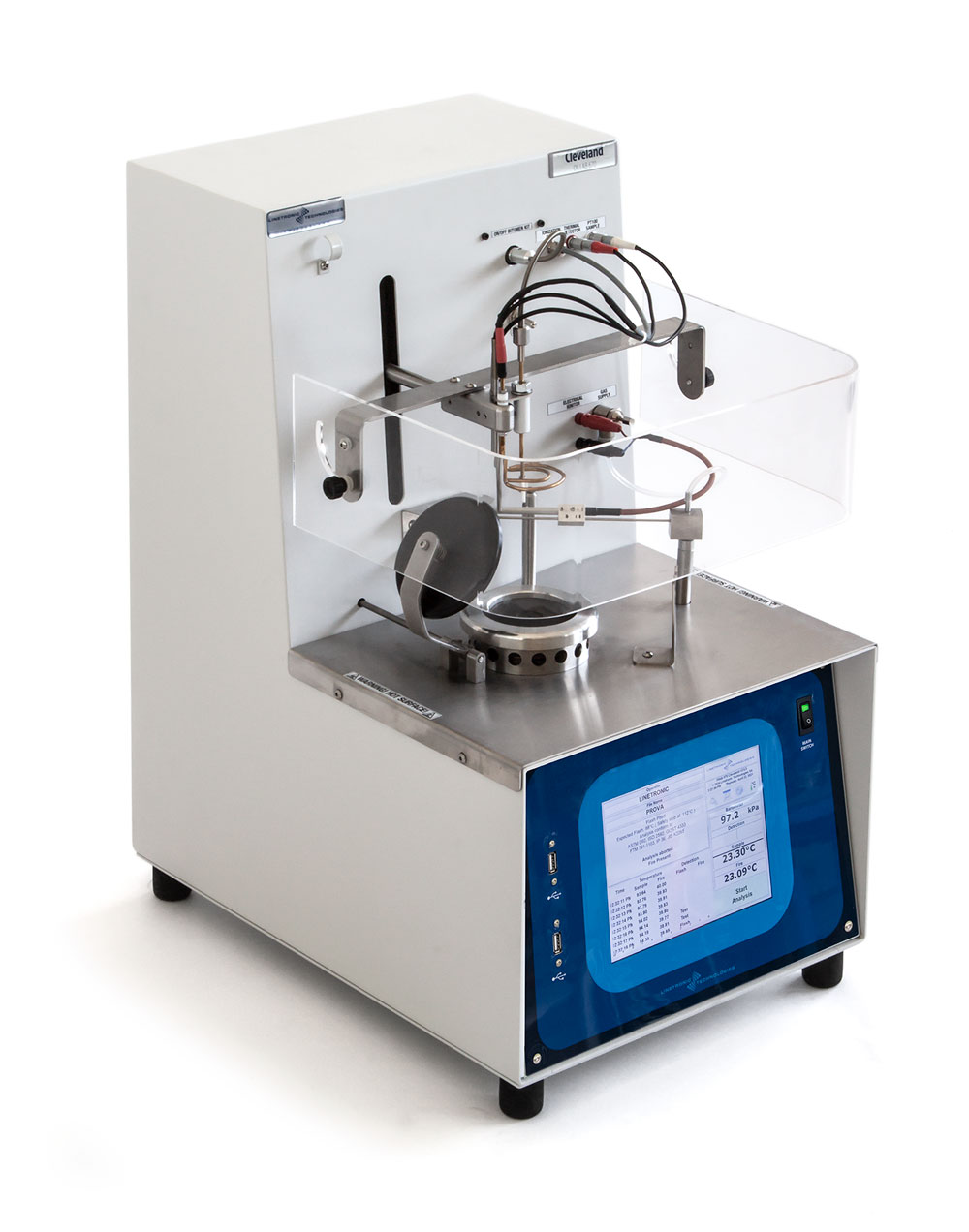

Автоматический анализатор температуры вспышки OilLab 670

Назначение и область применения анализатора OilLab 670

Автоматический анализатор OilLab 670 предназначен для определения температуры вспышки и температуры воспламенения нефтепродуктов в открытом тигле по методу Кливленда. Этот метод применяется для продуктов с температурой вспышки выше 79°C, таких как смазочные масла, тяжелые дистилляты, топочные мазуты, дорожные битумы и другие вязкие материалы.

Определение температуры воспламенения (fire point) является критически важным параметром безопасности, показывающим температуру, при которой пары продукта продолжают гореть после удаления источника зажигания не менее 5 секунд. Прибор автоматически фиксирует оба показателя, обеспечивая полную характеристику пожарной опасности материала.

Принцип работы и автоматизация процесса

Методика Кливленда заключается в нагреве образца в открытой латунной чашке с постоянной скоростью. Над поверхностью жидкости с заданными интервалами проходит испытательное пламя. Когда концентрация паров достигает предела воспламеняемости, происходит вспышка, которая фиксируется ионизационным датчиком.

После регистрации температуры вспышки нагрев продолжается до достижения температуры воспламенения. В этот момент второй датчик PT100 фиксирует устойчивое горение, и автоматическая система пожаротушения накрывает чашку специальным экраном, прекращая доступ кислорода и гася пламя. Это обеспечивает безопасность оператора и предотвращает возгорание лаборатории.

Ключевые особенности механики прибора:

• Автоматическое устройство подачи пламени, совершающее точные движения над краем чашки

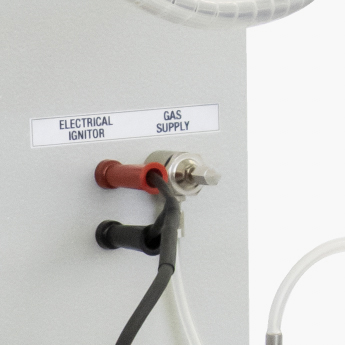

• Два электрических воспламенителя и пилотное пламя для непрерывного источника зажигания
• Регулятор размера пламени и устройства тонкой настройки положения и направления

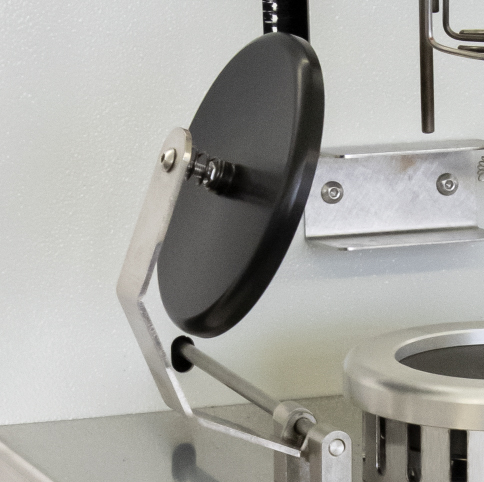

• Автоматическая система закрытия чашки для максимальной безопасности

Конструктивные особенности и система детекции

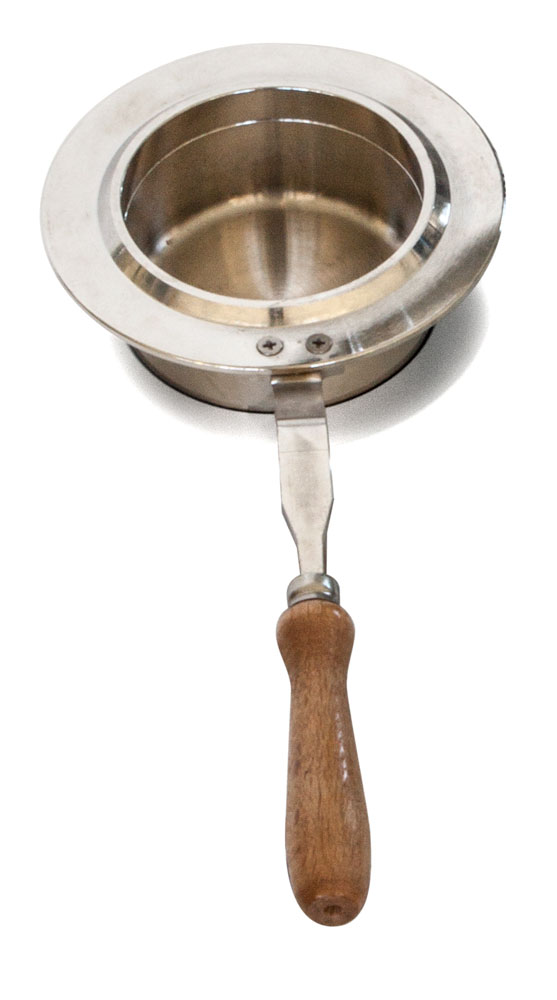

Испытательная чашка изготовлена из хромированной латуни и оснащена термостойкой ручкой. Ее геометрия строго соответствует стандартам: внутренний диаметр 50,8 мм, глубина 55,8 мм, метка заполнения на уровне 21,8 мм от верхнего края.

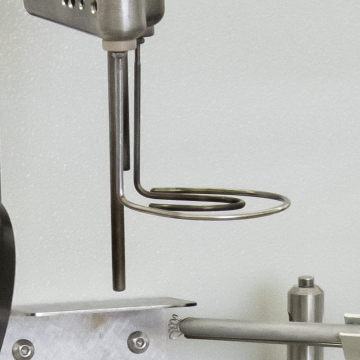

Система детекции включает два независимых канала:

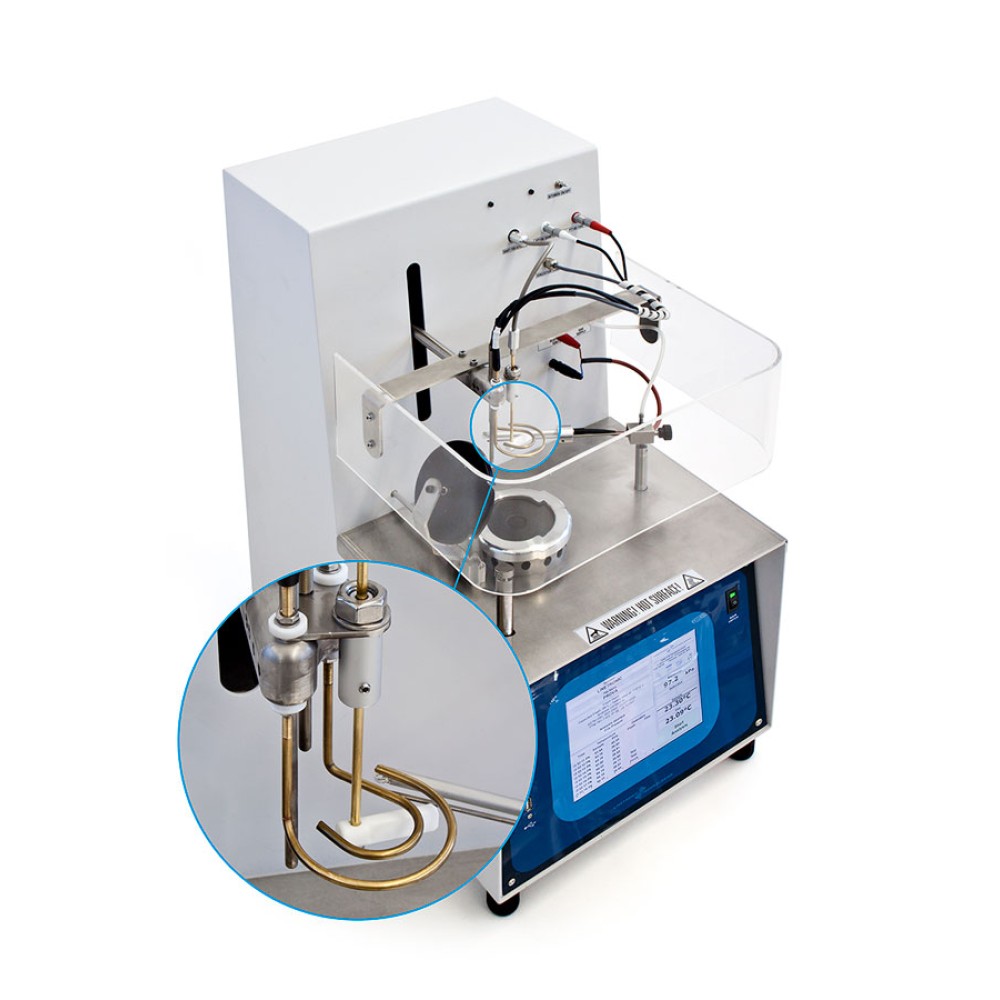

• Ионизационное кольцо для обнаружения кратковременной вспышки (flash point)
• Тепловой датчик PT100 для регистрации устойчивого горения (fire point)

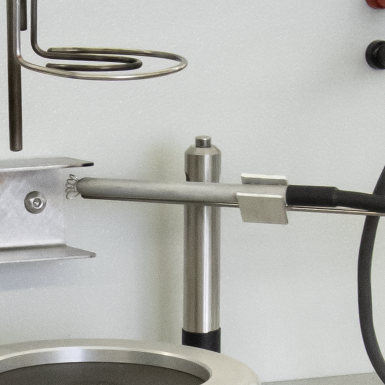

Газовая горелка выполнена из нержавеющей стали с отверстием диаметром 0,8 мм. Механизм дублирования движений обеспечивает точное позиционирование пламени на высоте 1,8 мм над краем чашки и на радиусе 152 мм от центра, что исключает ошибки оператора.

Интеллектуальное управление и программное обеспечение

Управление прибором осуществляется через встроенный сенсорный панельный ПК с TFT/LCD дисплеем диагональю 8 дюймов и разрешением 1024 × 768 пикселей. Программное обеспечение предоставляет интуитивно понятный интерфейс для работы с различными стандартами.

Функциональные возможности системы включают:

• Автоматическое выполнение анализа согласно выбранному стандарту (ASTM, IP, ISO, EN, DIN)
• Режим работы с образцами с неизвестной температурой вспышки
• Хранение более 60 000 результатов анализов во внутренней памяти
• Экспорт данных в форматах, совместимых с Excel
• Подключение к лабораторным сетям LIMS через порт Ethernet RJ45
• Автоматическую калибровку каждого температурного зонда с возможностью ввода смещений
• Диагностическое меню для прямого доступа к аналоговым и цифровым входам/выходам
• Звуковую и визуальную сигнализацию об окончании теста или ошибках

Специализированное оборудование для испытаний битума

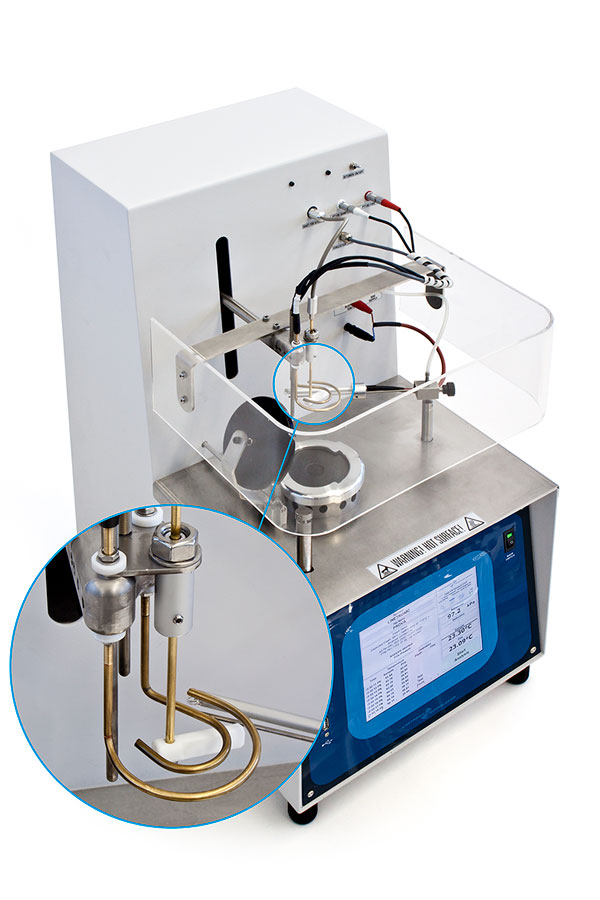

OilLab 670 может быть оснащен специальным комплектом инструментов для тестирования битумных материалов (арт. 6305). Поскольку битум имеет высокую вязкость и склонность к образованию пленки на поверхности, стандартное перемешивание может быть недостаточно эффективным.

Комплект включает электрический привод и поддержку для гибкой тефлоновой лопасти, которая перемешивает поверхность образца, обеспечивая равномерный выход паров и точность измерений. Это делает прибор универсальным инструментом как для нефтяных лабораторий, так и для предприятий дорожно-строительной отрасли.

Соответствие международным стандартам и ГОСТ

Прибор OilLab 670 сертифицирован для проведения испытаний в соответствии с ведущими мировыми стандартами:

• ASTM D92 — Стандартный метод испытания температуры вспышки и воспламенения методом Кливленда в открытом тигле
• ISO 2592 — Нефтепродукты. Определение температуры вспышки и воспламенения. Метод Кливленда в открытом тигле
• DIN 51376 — Немецкий стандарт определения температуры вспышки
• IP 36 — Метод Института нефти
• AASHTO T48 — Стандарт Американской ассоциации государственных служащих автомобильных дорог и транспорта (для битумов)
• JIS K 2265-4 — Японский промышленный стандарт

В Российской Федерации и Республике Беларусь метод Кливленда регламентирован следующими государственными стандартами:

• ГОСТ 4333-87 (ИСО 2592-73) — Нефтепродукты. Методы определения температуры вспышки и воспламенения в открытом тигле. Этот стандарт полностью гармонизирован с ISO 2592 и ASTM D92, что делает OilLab 670 идеальным инструментом для аттестованных лабораторий.
• ГОСТ 3351-73 — Каучуки синтетические и сырье для их производства. Методы определения температуры вспышки.
• ГОСТ Р 52046-2003 — Битумы нефтяные дорожные. Технические условия. Требует контроля температуры вспышки для обеспечения безопасности при укладке дорожного покрытия.
• СТБ 1160-2012 — Масла индустриальные. Общие технические условия. Включает требования к температуре вспышки для тяжелых масел.

Технические характеристики и метрологическое обеспечение

Измерение температуры образца осуществляется платиновым сопротивлением PT100 класса A. Диапазон измерений составляет от окружающей среды до +400°C с разрешением 0,01°C и точностью ±0,1°C. Потребляемая мощность прибора составляет 800 Вт.

Для калибровки и верификации прибора предусмотрены специальные инструменты:

• Симулятор PT100 (декадный магазин сопротивления арт. 013) для проверки температурного канала
• Набор соединительных кабелей (арт. 3102)
• Сертифицированные образцы сравнения с известными температурами вспышки: +85°C, +125°C, +160°C и +250°C (арт. 7606, 7605, 7603, 7717)

Расходные материалы и запасные части

Для бесперебойной работы лаборатории рекомендуется иметь запас основных расходных компонентов:

• Калиброванная латунная чашка (арт. 5127)
• Датчик температуры образца PT100 (арт. 5130)
• Датчик PT100 для определения температуры воспламенения (арт. 3775)
• Электрический воспламенитель (арт. 7316)
• Ионизационное кольцо (упаковка из 2 штук, арт. 16432)
• Защита Peek для ионизационных колец (упаковка из 2 штук, арт. 5462)
• Нагревательная пластина (арт. 3064)
• Газовый клапан с соленоидом (арт. 5031+3051 для 220 В)

Автоматический анализатор OilLab 670 сочетает в себе высокую точность измерений, соответствие мировым стандартам и повышенный уровень безопасности благодаря автоматической системе пожаротушения. Наличие опции для тестирования битума делает его универсальным решением для широкого спектра отраслевых задач.
