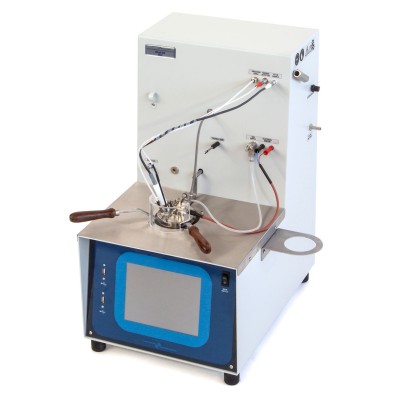

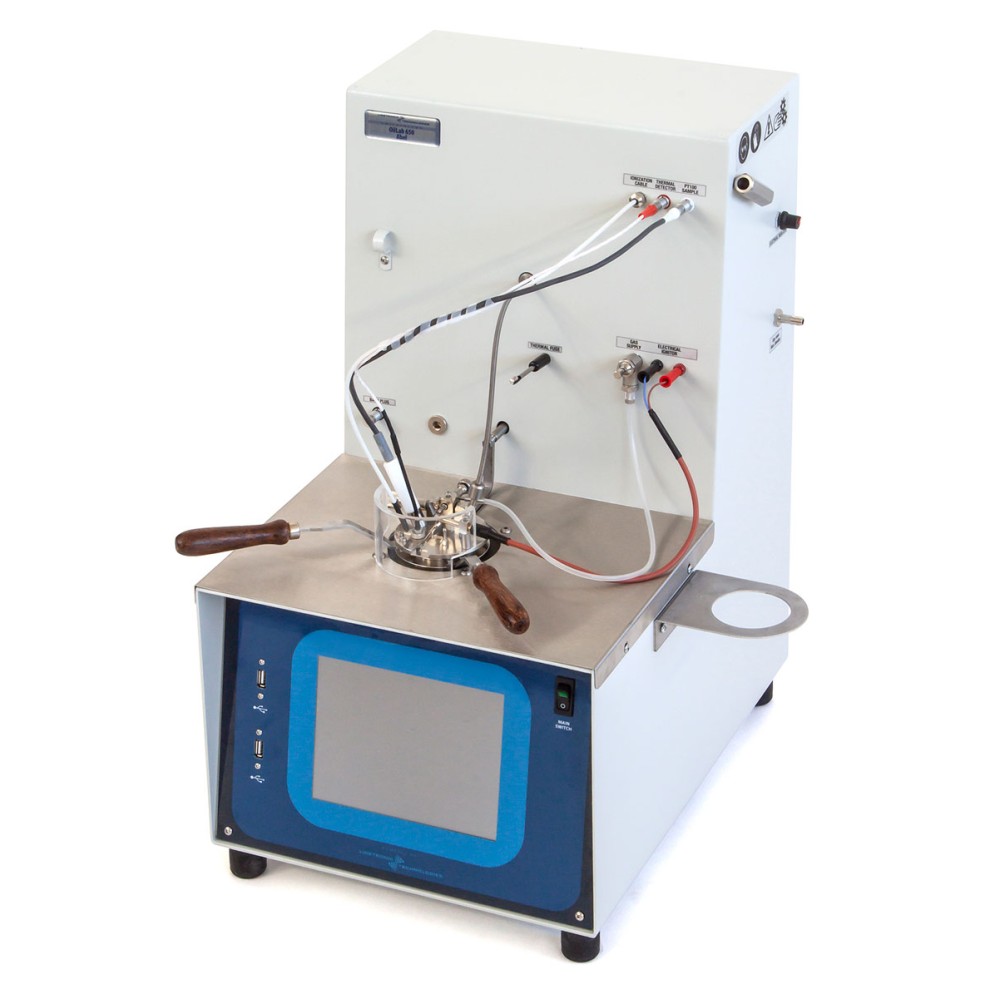

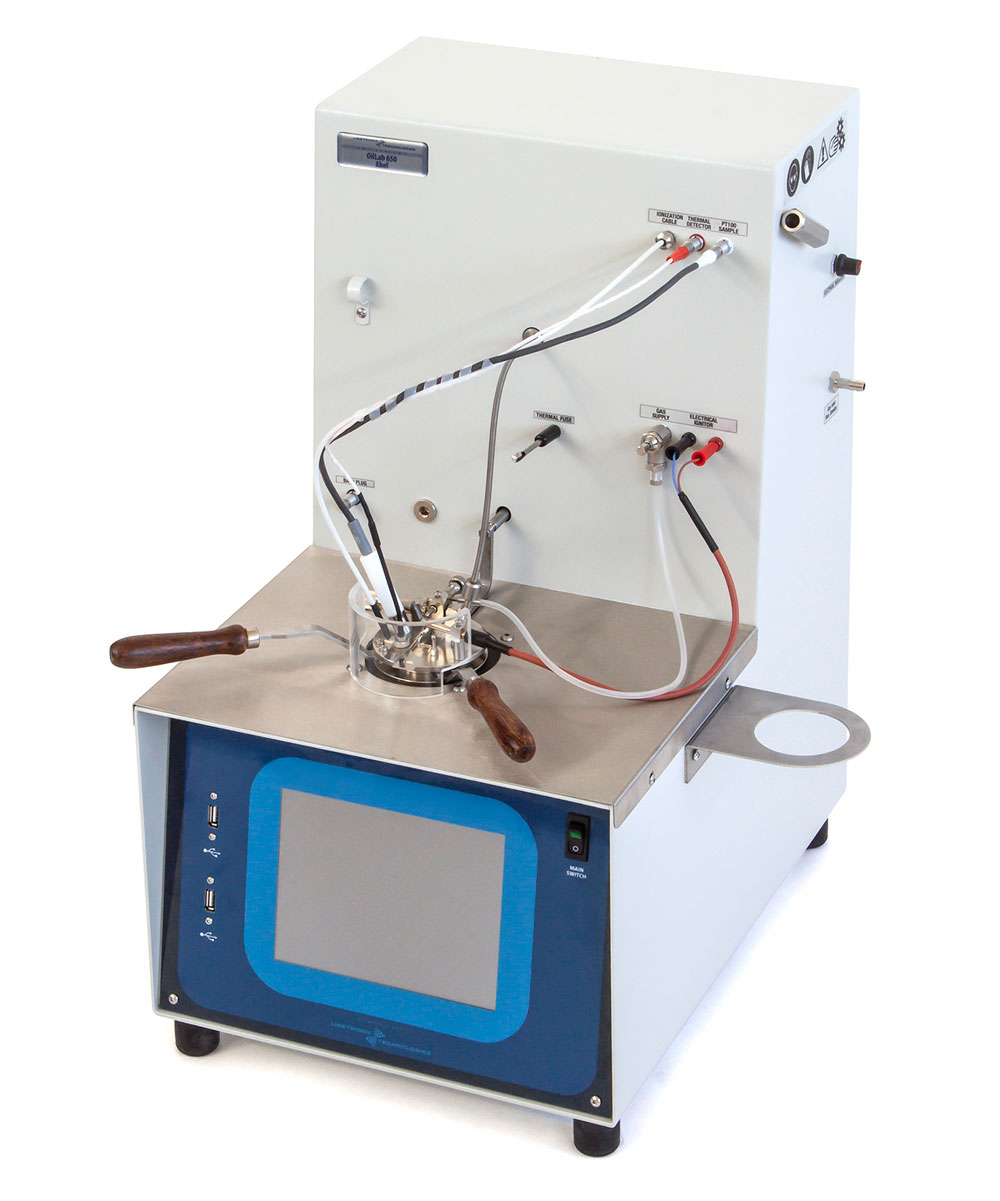

Автоматический анализатор температуры вспышки OilLab 650 / OilLab 650 Plus

Назначение и область применения анализаторов серии OilLab 650

Автоматические анализаторы OilLab 650 и OilLab 650 Plus предназначены для определения температуры вспышки нефтепродуктов с низкой температурой вспышки в диапазоне от -18°C до +71°C. Этот метод, известный как метод Абеля, является стандартом де-факто для контроля безопасности легких дистиллятов, таких как керосин, авиационные топлива, различные органические растворители и отработанные материалы.

Приборы незаменимы в лабораториях нефтеперерабатывающих заводов, химических производств и складов ГСМ, где требуется строгий контроль пожарной опасности летучих жидкостей. Наличие двух модификаций позволяет выбрать оптимальное решение в зависимости от требуемого диапазона низких температур и наличия внешней инфраструктуры охлаждения.

Принцип действия метода Абеля

Методика основана на нагреве образца с постоянной скоростью при непрерывном перемешивании. При достижении заданной контрольной температуры автоматическая заслонка открывается, и в паровое пространство над поверхностью жидкости вводится источник зажигания. Если происходит вспышка, она фиксируется ионизационным детектором. Если вспышки нет, заслонка закрывается, и нагрев продолжается до следующей контрольной точки.

Ключевым преимуществом автоматических приборов OilLab 650 является исключение субъективного фактора оператора при определении момента вспышки и точное соблюдение температурных режимов, что критически важно для воспроизводимости результатов при работе с летучими веществами.

Конструктивные особенности и системы охлаждения

Испытательная чашка изготовлена из калиброванной латуни и оснащена термостойкой ручкой и меткой уровня заполнения. Нагрев осуществляется электрическим элементом с защитой от перегрева. Перемешивание образца обеспечивает электродвигатель через гибкую трансмиссию, что гарантирует равномерность температуры по всему объему пробы.

Главное различие между моделями заключается в системе охлаждения, необходимой для тестирования образцов с отрицательными температурами:

• OilLab 650 требует подключения внешнего источника охлаждения. Это может быть лабораторный криостат (например, модель LT/CB-40830/M), циркулятор или даже водопроводная вода. Жидкий хладагент контролируется внутренним электромагнитным клапаном прибора.
• OilLab 650 Plus оснащен встроенной системой охлаждения на элементах Пельтье. Это позволяет достигать температуры +10°C без необходимости использования внешних устройств, что делает прибор полностью автономным и компактным решением для большинства стандартных задач.

Для работы с образцами, требующими начальной температуры ниже +10°C (вплоть до -30°C и ниже), рекомендуется использование внешнего криостата, который обеспечивает точный контроль температуры охлаждающей жидкости.

Система зажигания и детекции

Прибор оснащен двойной системой зажигания, что обеспечивает гибкость в эксплуатации:

• Электрический воспламенитель — безопасный и удобный вариант, не требующий подключения газа
• Устройство с открытым пламенем — классический метод, требующий подачи газа (максимальное давление 30 мБар)

Детекция вспышки осуществляется высокочувствительным ионизационным датчиком, который регистрирует изменение проводимости воздуха в момент возгорания паров. Система безопасности включает автоматическое перекрытие подачи газа после завершения теста, защиту от перегрева и систему обнаружения возгорания с тепловым предохранителем и звуковой сигнализацией.

Интеллектуальное управление и программное обеспечение

Управление прибором осуществляется через встроенный сенсорный панельный ПК с TFT/LCD дисплеем диагональю 8 дюймов и разрешением 1024 × 768 пикселей. Программное обеспечение имеет интуитивно понятный интерфейс и предоставляет широкие возможности:

• Автоматическое выполнение анализа согласно стандартам EN, ISO, IP, DIN
• Режим работы с образцами с неизвестной температурой вспышки
• Автоматическая калибровка каждого температурного зонда с возможностью ввода смещений (offset)
• Хранение более 60 000 результатов анализов во внутренней памяти
• Экспорт данных в форматах, совместимых с Excel
• Подключение к лабораторным сетям LIMS через USB или опционально Ethernet
• Диагностическое меню для прямого доступа к аналоговым и цифровым входам/выходам
• Предупреждения о выходе результатов за пределы спецификации

Соответствие международным стандартам и ГОСТ

Приборы OilLab 650 и OilLab 650 Plus сертифицированы для проведения испытаний в соответствии с ведущими европейскими и международными стандартами:

• EN 924 — Нефтепродукты. Определение температуры вспышки. Метод Абеля в закрытом тигле
• EN 13736 — Определение температуры вспышки. Метод Абеля-Пенса
• ISO 1516 — Нефтепродукты. Определение температуры вспышки. Метод Абеля
• ISO 3679 — Нефтепродукты. Определение температуры вспышки/воспламенения. Метод быстрого равновесия в закрытом тигле
• ISO 13736 — Нефтепродукты. Определение температуры вспышки. Метод Абеля-Пенса
• IP 170, IP 491, IP 492 — Методы Института нефти

В Российской Федерации и Республике Беларусь методы определения температуры вспышки легковоспламеняющихся жидкостей регламентированы следующими государственными стандартами:

• ГОСТ 6356-78 (ИСО 2719-73) — Нефтепродукты. Метод определения температуры вспышки в закрытом тигле. Хотя стандарт ссылается на метод Пенски-Мартенса, для легких фракций часто применяются методики, гармонизированные с ISO 1516 и ISO 3679, которые реализованы в приборе.
• ГОСТ Р 52925-2008 — Масла моторные. Технические условия. Требует контроля температуры вспышки для всех типов смазочных материалов.
• ГОСТ 32513-2013 — Топлива дизельные. Устанавливает требования к температуре вспышки для обеспечения пожарной безопасности.
• СТБ 1160-2012 — Масла индустриальные. Общие технические условия. Включает нормы на температуру вспышки для различных классов масел.

Технические характеристики и метрологическое обеспечение

Измерение температуры осуществляется платиновым сопротивлением PT100 класса A. Диапазон измерений датчика составляет от -50°C до +120°C с разрешением 0,06°C и точностью ±0,1°C. Рабочий диапазон прибора согласно методам составляет от +10°C до +75°C (для базовой модели с внешним охлаждением возможно расширение диапазона вниз).

Для калибровки и верификации прибора предусмотрены специальные инструменты:

• Симулятор PT100 (декадный магазин сопротивления арт. 3013) для проверки температурного канала
• Набор соединительных кабелей для низкотемпературного диапазона (арт. 3102)

Вспомогательное оборудование и расходные материалы

Для обеспечения работы модели OilLab 650 с низкими температурами рекомендуется лабораторный криостат LT/CB-40830/M. Он обеспечивает температуру от -30°C до +99,9°C с точностью ±0,5°C, имеет емкость 8 литров и оснащен циркуляционным насосом. Конструкция из нержавеющей стали с эпоксидным покрытием обеспечивает долговечность и легкость очистки.

Основные запасные части включают:

• Калиброванный латунный тигель (арт. 5666)
• Датчик температуры PT100 класса A (арт. 7175)
• Электрический воспламенитель длительного срока службы (арт. 7172)
• Гибкая мешалка с соединительными муфтами (арт. 7170)
• Кабель ионизационной детекции (арт. 7369)
• Тепловой детектор (арт. 3754)

Серия OilLab 650 представляет собой надежное и точное решение для контроля температуры вспышки легковоспламеняющихся жидкостей. Выбор между моделью с элементами Пельтье (Plus) и моделью с внешним охлаждением позволяет адаптировать оборудование под конкретные задачи лаборатории, обеспечивая соответствие строгим требованиям международных и национальных стандартов безопасности.
