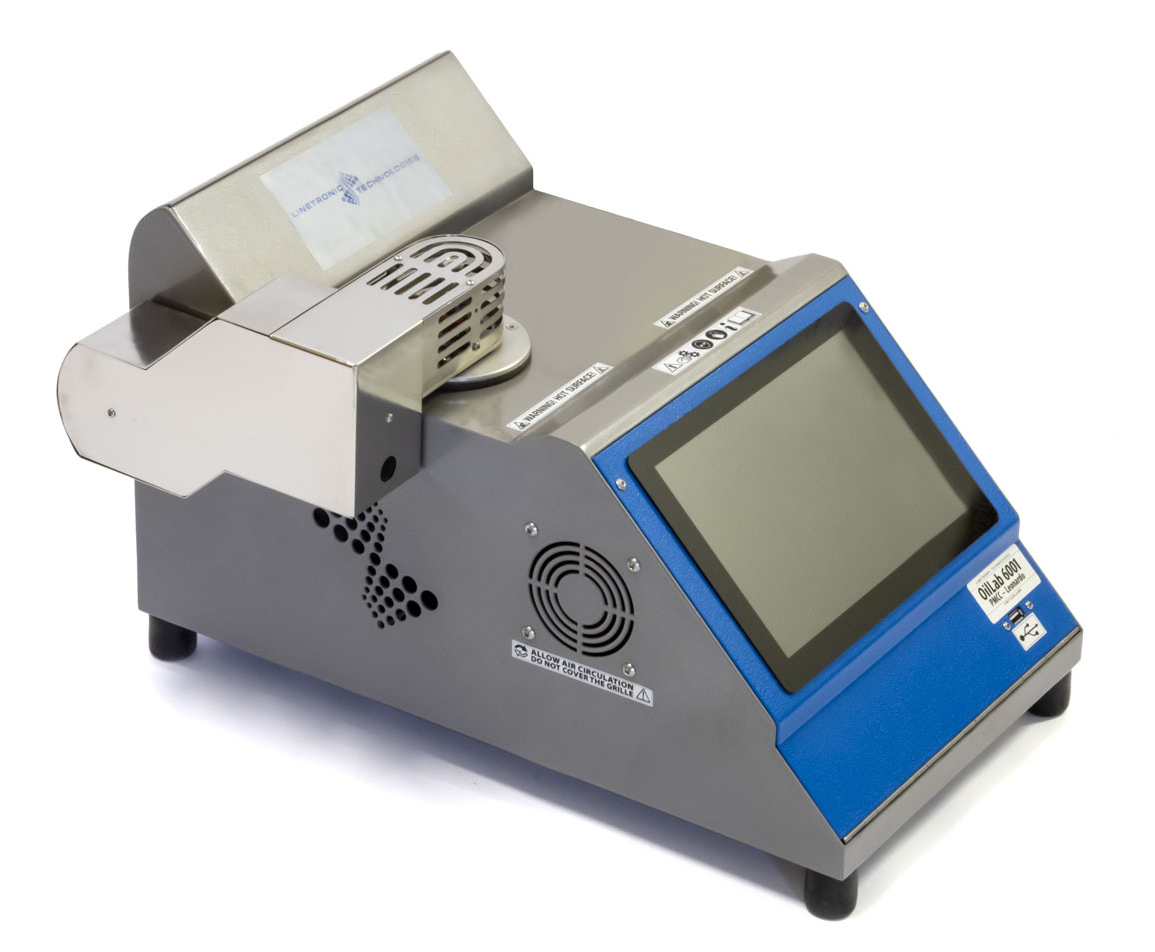

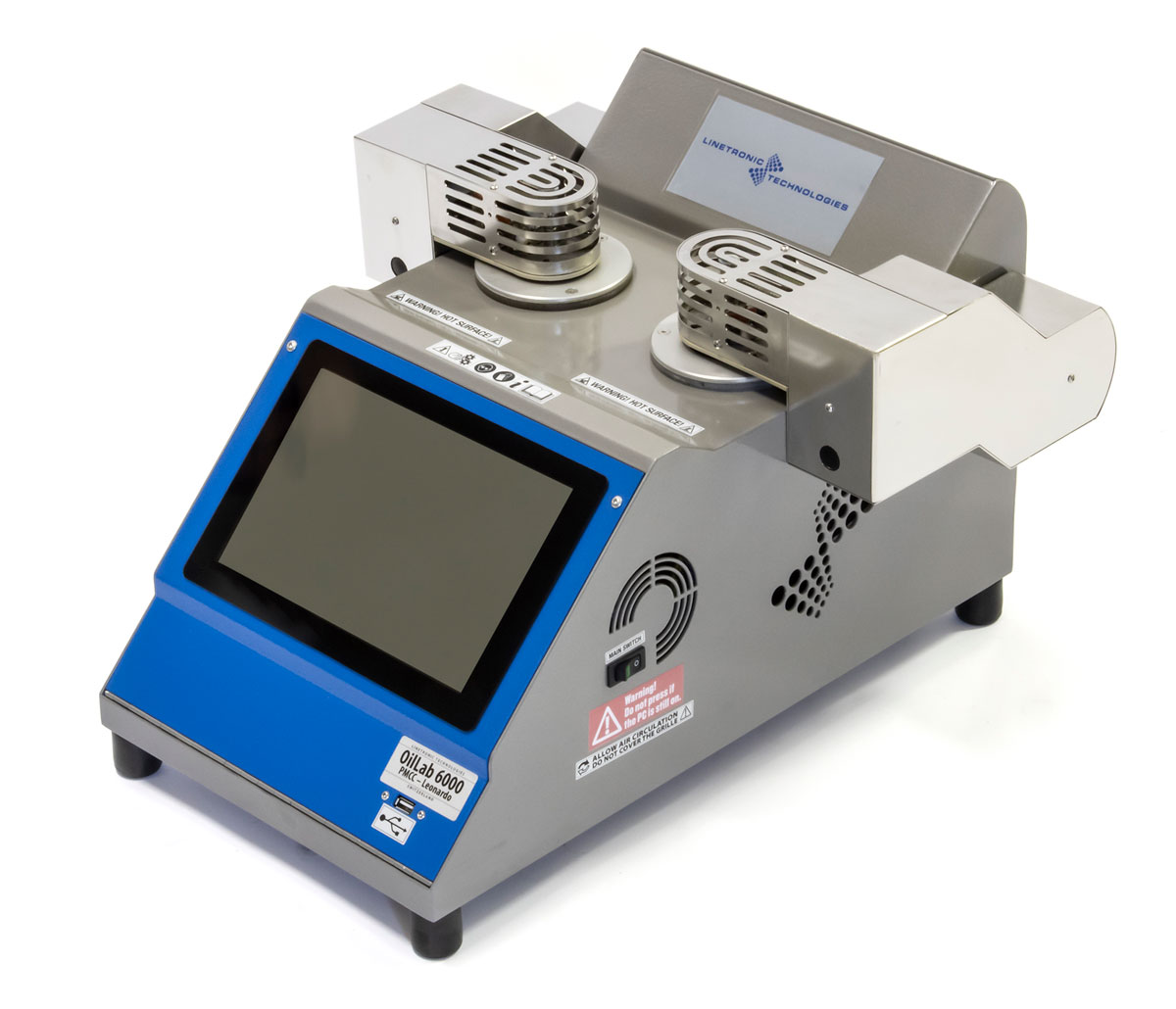

Автоматический анализатор температуры вспышки OilLab 6000/6001

Назначение и преимущества серии OilLab 6000

Автоматические анализаторы температуры вспышки OilLab 6000 и OilLab 6001 представляют собой современное решение для лабораторий, требующих высокой пропускной способности и точности измерений. Приборы предназначены для определения температуры вспышки нефтепродуктов, включая дизельное топливо, топочные мазуты, смазочные масла, биодизель, растворители и отработанные материалы.

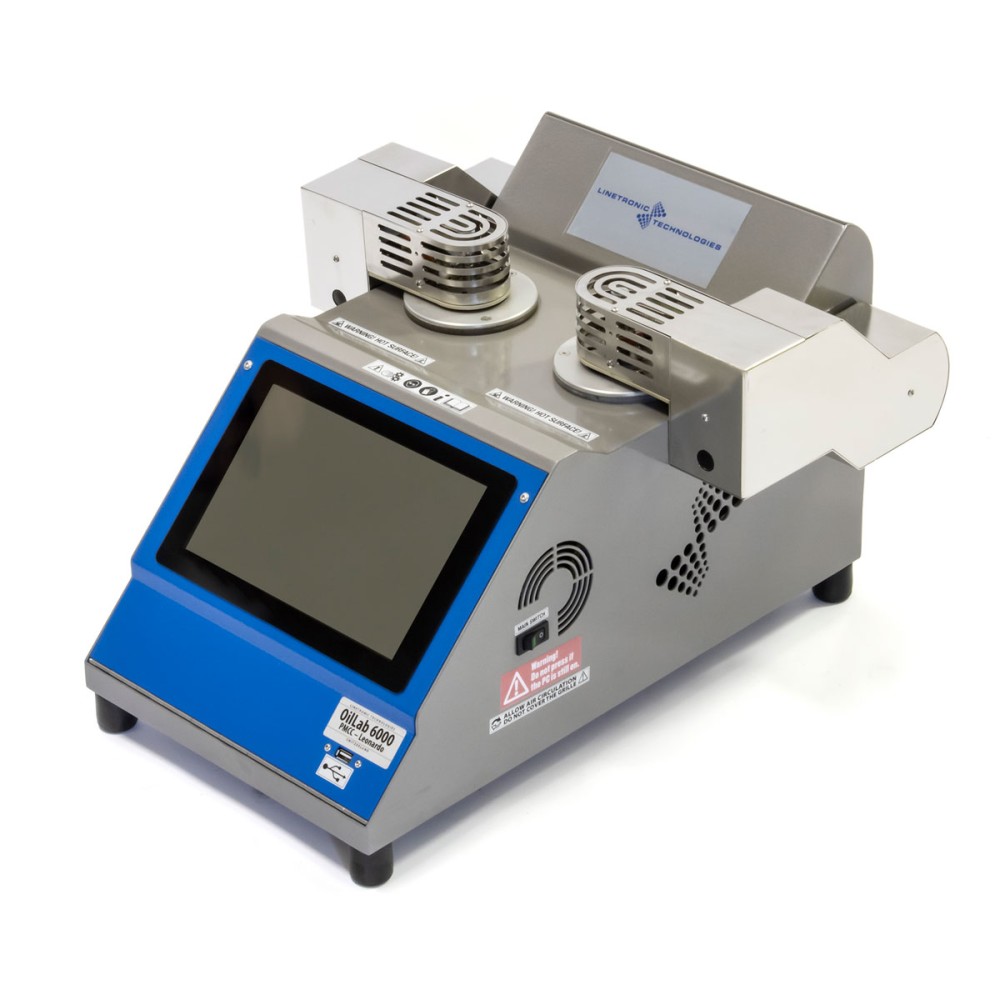

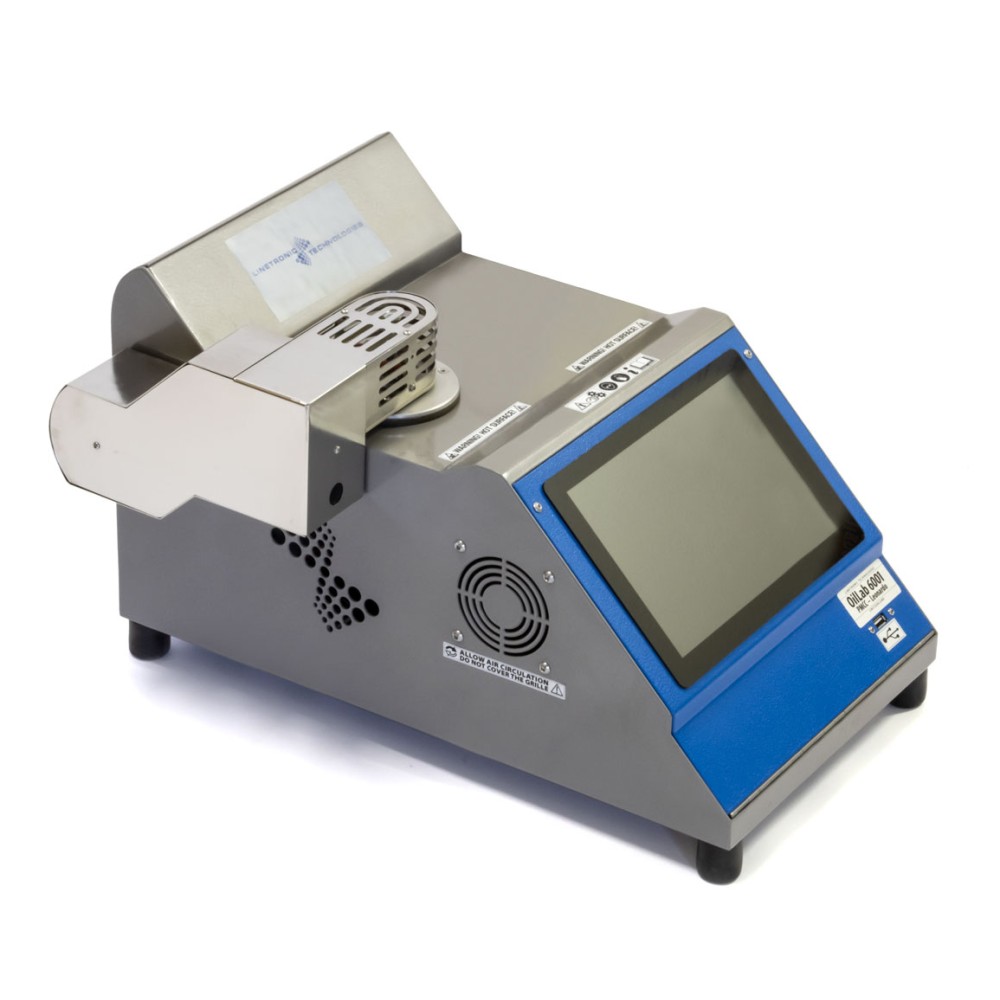

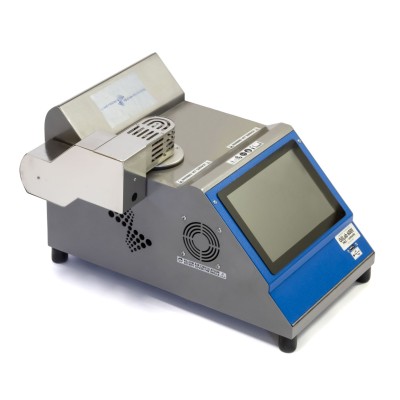

Ключевое отличие данной серии заключается в использовании полностью электрической системы зажигания, что исключает необходимость подключения газовых баллонов и делает эксплуатацию более безопасной и удобной. Модель OilLab 6001 оснащена одной испытательной ячейкой, тогда как OilLab 6000 имеет две калиброванные латунные тигли, позволяя проводить два испытания одновременно или последовательно с минимальным вмешательством оператора, что значительно увеличивает производительность лаборатории.

Принцип действия и методы испытаний

Измерение проводится методом Пенски-Мартенса в закрытом тигле (PMCC). Образец нагревается с постоянной скоростью при непрерывном перемешивании. Через заданные интервалы времени мешалка останавливается, и в паровое пространство тигля вводится источник зажигания. Температура, при которой происходит вспышка паров, фиксируется прибором.

Оборудование поддерживает процедуры A, B и C стандарта ASTM D93, которые различаются скоростью нагрева и температурными шагами введения источника зажигания:

• Процедура A применяется для дистиллятных топлив, биодизеля и легких масел
• Процедура B используется для остаточных топлив и масел с более высокой вязкостью
• Процедура C предназначена для специальных продуктов и случаев, требующих особого режима нагрева

Скорость перемешивания образца автоматически регулируется в соответствии с выбранным методом и может составлять от 0 до 300 об/мин, обеспечивая оптимальное распределение тепла и концентрации паров.

Конструктивные особенности и система безопасности

Испытательные тигли изготовлены из калиброванной латуни с меткой уровня заполнения, что гарантирует соблюдение геометрии, требуемой стандартами. Нагрев осуществляется электрическими элементами, обеспечивающими точное соблюдение скоростей нагрева методов A, B и C. Диапазон рабочих температур составляет от окружающей среды до +420°C.

Важной особенностью является встроенная система принудительного воздушного охлаждения, которая активируется автоматически после завершения теста. Это позволяет быстро подготовить прибор к следующему анализу и снижает общее время цикла измерения.

Система безопасности OilLab 6000/6001 включает несколько уровней защиты:

• Автоматическая диагностика целостности датчиков температуры образца и тепловых сенсоров
• Система автоматического обнаружения возгорания с функцией пожаротушения
• Защита от перегрева с автоматическим отключением питания нагревателя
• Отсутствие открытого газового пламени благодаря электрическому воспламенителю

Интеллектуальная система управления и программное обеспечение Lab-Link

Управление приборами осуществляется через встроенный безвентиляторный панельный ПК на базе четырехъядерного процессора Intel с сенсорным экраном PCAP диагональю 10,1 дюйма. Экран совместим с управлением пальцем, в перчатках и стилусом, имеет разрешение 1024 × 800 пикселей и высокую контрастность.

Программное обеспечение Lab-Link предоставляет расширенные возможности для оператора:

• Автоматическое выполнение анализа согласно выбранному стандарту
• Режим работы с образцами с неизвестной температурой вспышки
• Отображение всех параметров и статуса процесса в реальном времени
• Ввод данных об операторе и наименовании продукта
• Программирование ожидаемой температуры вспышки для оптимизации времени теста
• Автоматическая барометрическая коррекция результатов с использованием встроенного датчика давления
• Хранение более 65 000 результатов анализов во внутренней памяти
• Экспорт данных и подключение к сетям LIMS через порт Ethernet
• Звуковая и визуальная сигнализация об окончании теста или ошибках

Соответствие международным стандартам и ГОСТ

Приборы OilLab 6000 и OilLab 6001 сертифицированы для проведения испытаний в соответствии с ведущими мировыми стандартами:

• ASTM D93 (процедуры A, B, C) — Стандартный метод определения температуры вспышки в закрытом тигле Пенски-Мартенса
• ISO 2719 — Нефтепродукты. Определение температуры вспышки. Метод Пенски-Мартенса в закрытом тигле
• DIN EN 22719 — Европейский стандарт, идентичный ISO 2719
• IP 34 — Метод Института нефти

В Российской Федерации и Республике Беларусь данные приборы полностью соответствуют требованиям национальных стандартов:

• ГОСТ 6356-78 (ИСО 2719-73) — Нефтепродукты. Метод определения температуры вспышки в закрытом тигле. Этот стандарт является основным для контроля пожарной опасности топлив и масел в странах СНГ.
• ГОСТ Р 52925-2008 — Масла моторные. Технические условия. Требует обязательного контроля температуры вспышки.
• ГОСТ 32513-2013 — Топлива дизельные. Устанавливает нормы на температуру вспышки для обеспечения безопасности транспортировки и хранения.
• СТБ 1160-2012 — Масла индустриальные. Общие технические условия. Включает требования к температуре вспышки для различных классов масел.

Детекция вспышки и метрологическое обеспечение

Для фиксации момента вспышки используется единый мультидетектор, сочетающий в себе ионизационный и тепловой сенсоры. Такая комбинированная система обеспечивает высокую надежность обнаружения даже слабых вспышек и исключает ложные срабатывания.

Температура образца измеряется платиновым сопротивлением PT100 класса A в нержавеющей оболочке. Для поддержания метрологической точности предусмотрены инструменты калибровки, включая симулятор PT100 (декадный магазин сопротивления) и набор соединительных кабелей.

Верификация правильности работы прибора осуществляется с помощью сертифицированных образцов сравнения (CRM) с известными температурами вспышки: +80°C, +105°C, +140°C, +190°C и +230°C. Использование референсных материалов позволяет лаборатории регулярно подтверждать соответствие оборудования заявленным характеристикам.

Расходные материалы и запасные части

Для бесперебойной работы приборов рекомендуется иметь запас основных компонентов:

• Калиброванный латунный тигель с ручкой (арт. 5727)
• Электрический воспламенитель длительного срока службы (арт. 3761)
• Датчик температуры продукта PT100 (арт. 17314)
• Тепловой ионизационный датчик PT100 (арт. 3646)
• Предохранители 6,3 А (упаковка из 10 штук, арт. 17353)

Серия OilLab 6000/6001 сочетает в себе высокую производительность, безопасность электрического зажигания и полное соответствие международным и национальным стандартам. Наличие двухпозиционной модификации OilLab 6000 делает её идеальным выбором для крупных лабораторий с высоким объемом испытаний, а компактная OilLab 6001 отлично подойдет для предприятий со средними нагрузками.
