Автоматический анализатор температуры помутнения NewLab 100

Назначение и принцип определения температуры помутнения

Автоматический анализатор NewLab 100 разработан для точного определения температуры помутнения (Cloud Point) нефтепродуктов и жидких топлив. Прибор фиксирует момент образования кристаллов воска, которые становятся видимыми как облако при охлаждении образца. Метод основан на динамическом оптическом контроле: импульсное излучение в инфракрасном спектре направляется через коаксиальный волоконно-оптический кабель на посеребренное дно тестовой ячейки. Быстродействующий фотодетектор регистрирует изменение отраженного сигнала при появлении кристаллов, независимо от цвета или прозрачности анализируемой пробы.

Измерение температуры осуществляется платиновым термосопротивлением PT100 класса А, имеющим непосредственный контакт с дном тестовой пробирки. Это обеспечивает точную фиксацию температурного режима именно в зоне оптического контроля. Разрешающая способность прибора составляет 0.1°C (для модели SA) и 0.01°C (для модели ST), что превосходит требования базовых стандартов и гарантирует высокую воспроизводимость результатов.

Модификации оборудования и системы охлаждения

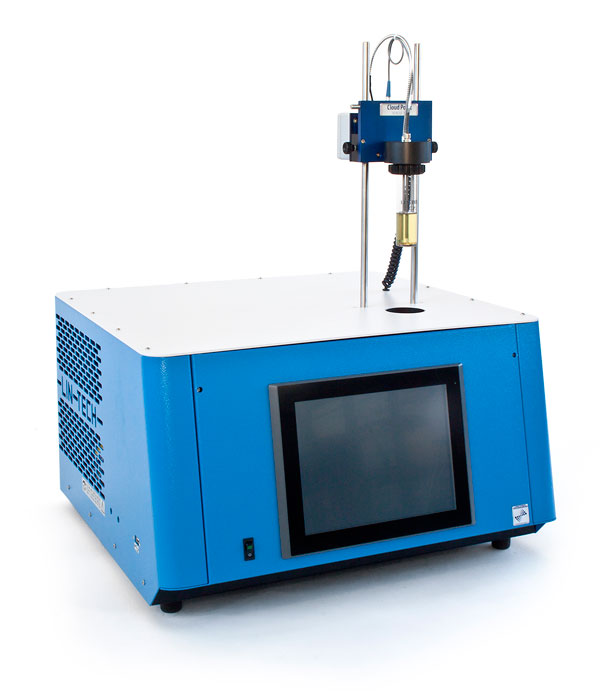

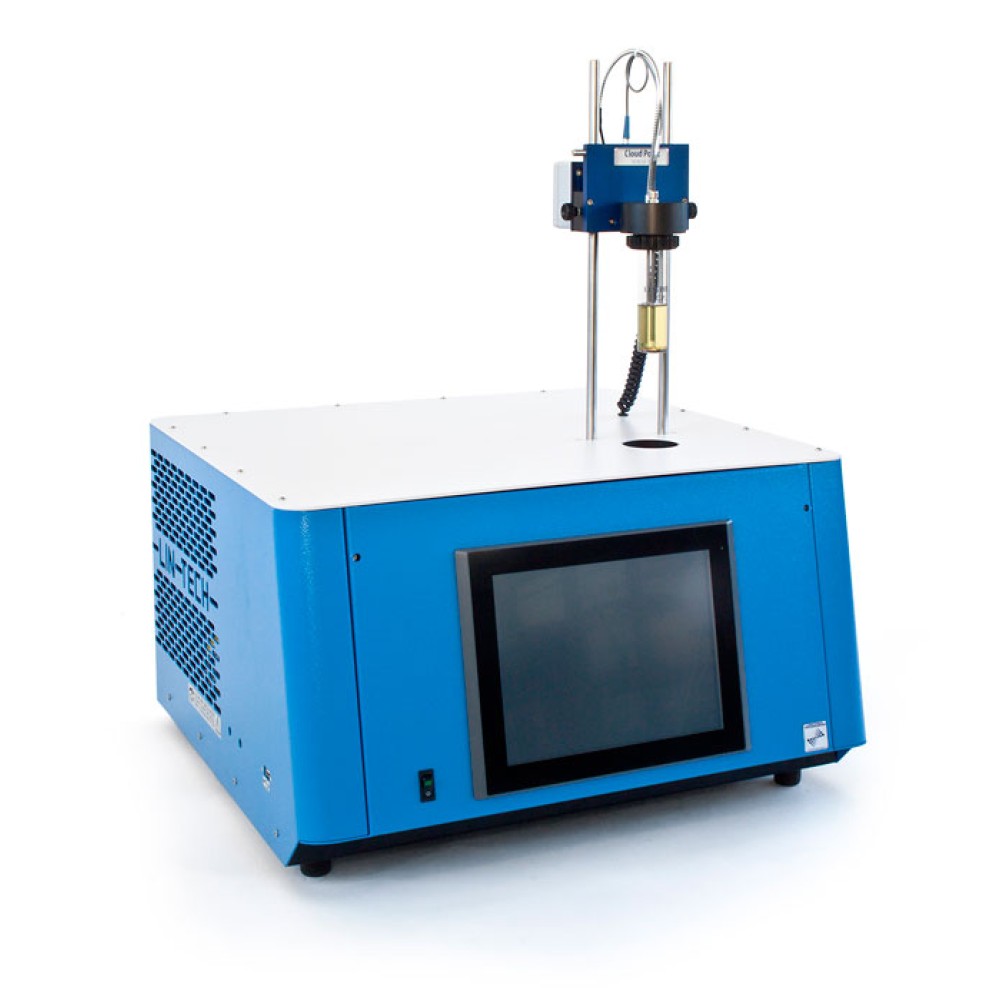

Линейка NewLab 100 представлена двумя основными конфигурациями, различающимися типом холодильной установки и рабочим диапазоном. Модель SA оснащена интегрированными компрессорами на экологически безопасном газе (CFC free) и доступна в одноступенчатом (до -40°C) или двухступенчатом (до -80°C) исполнении. Система оборудована функцией энергосбережения: через 15 минут после завершения анализа холодильный агрегат переходит в режим ожидания.

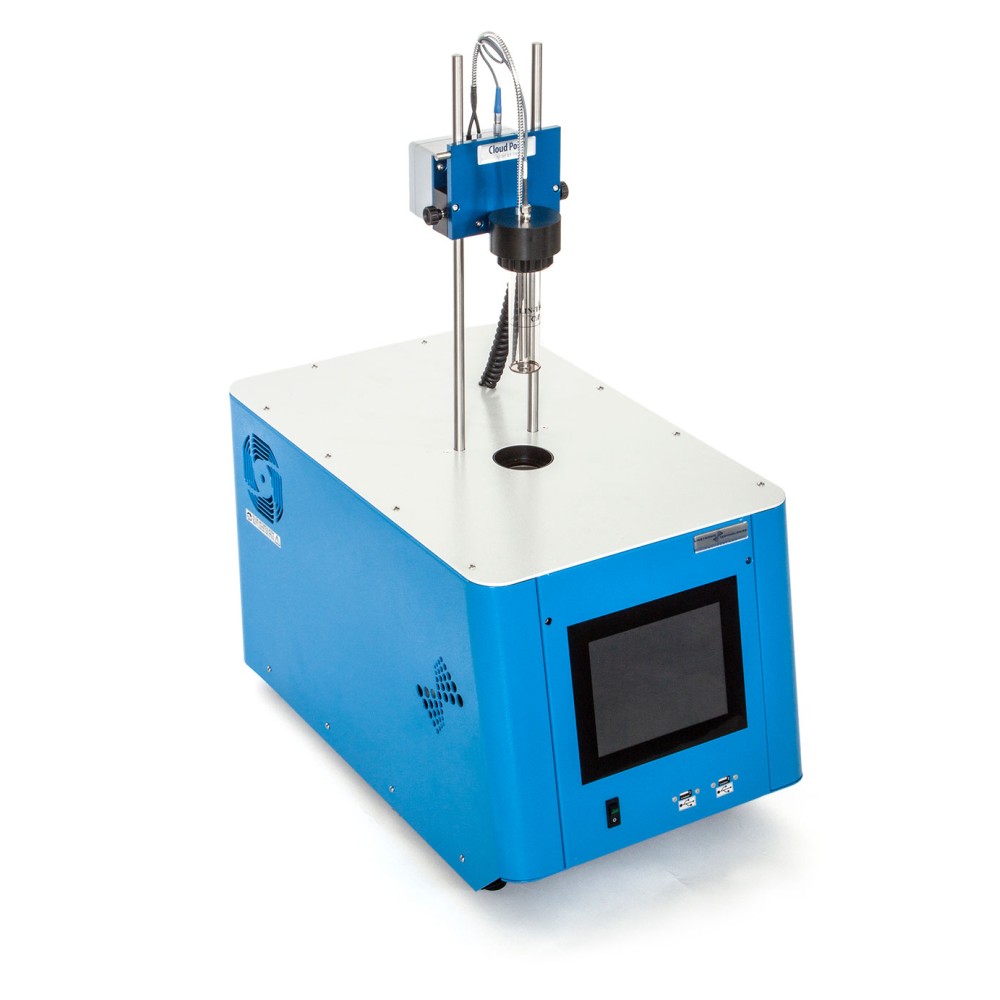

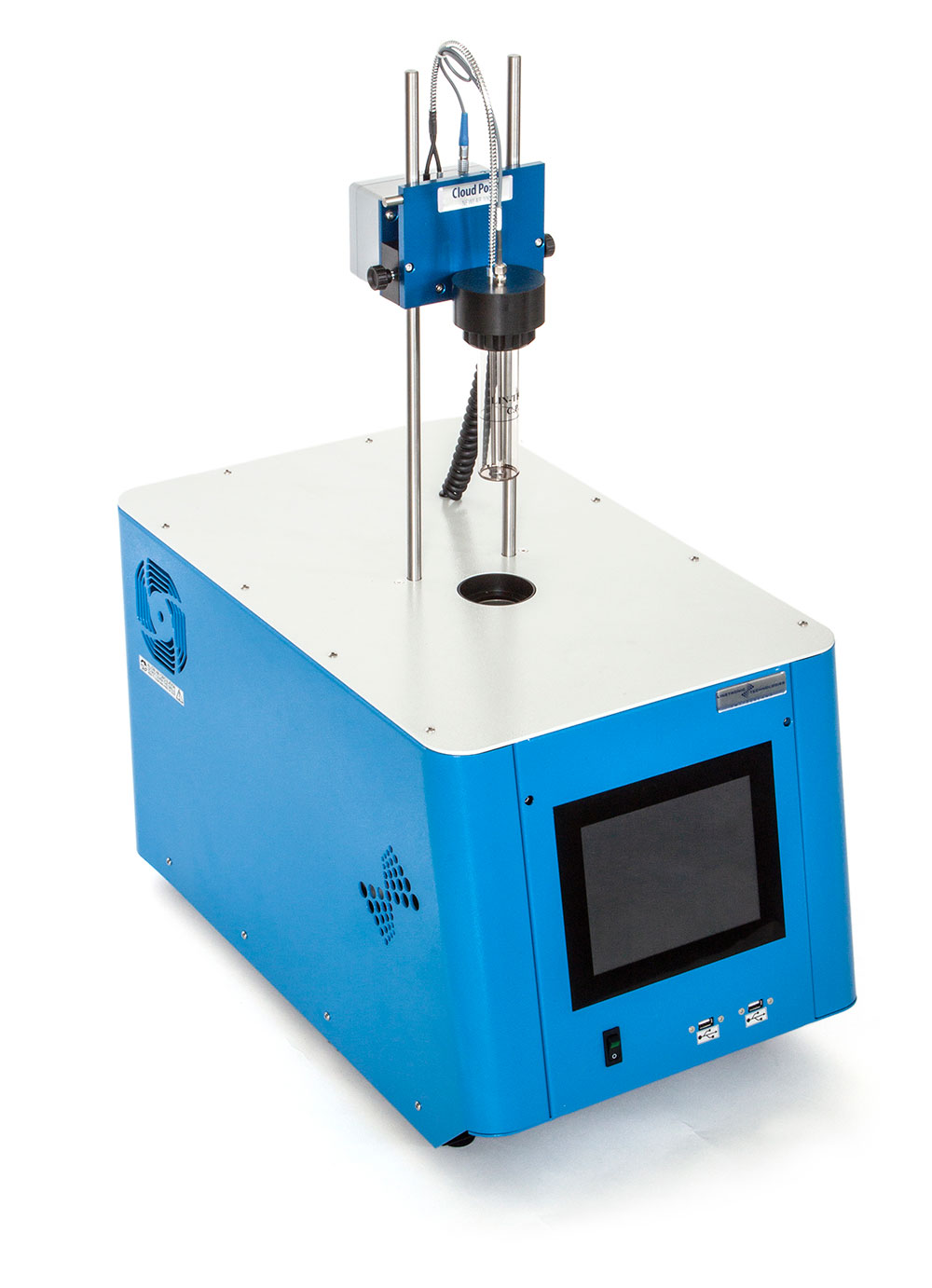

Модификация NewLab 100 ST использует технологию Стирлинга (Stirling motor compressor), обеспечивающую достижение экстремально низких температур до -110°C. Данная версия имеет компактные габариты (ширина всего 34 см) и расширенный измерительный диапазон от +55°C до -95°C с разрешением 0.01°C. Обе модификации оснащены комплексной системой безопасности, включающей контроллеры давления компрессоров, термовыключатели рубашек охлаждения и защиту от перегрузок двигателей.

Программное обеспечение LabLink и управление данными

Управление прибором осуществляется через встроенный сенсорный панельный ПК (12" для SA, 8" для ST) под управлением специализированного ПО New LabLink. Программа способна управлять одновременно до 6 аналитическими головками в автономном режиме, автоматически идентифицируя тип подключенного модуля. Интерфейс предоставляет доступ к стандартным методам испытаний, а также опциональным режимам: ускоренная ванна (fast bath), постоянная разность температур (Delta T) и заданная скорость охлаждения.

Функциональные возможности программного обеспечения:

• Архивация более 60 000 результатов во внутреннюю память с экспортом в Excel-совместимом формате
• Полная совместимость с лабораторными информационными системами (LIMS)
• Автоматическая калибровка датчиков температуры с отображением графиков и историей
• Настраиваемые параметры анализа и форматы отчетов
• Диагностическое меню с прямым доступом к аналоговым и цифровым входам/выходам
• Звуковая и визуальная сигнализация об окончании теста или возникновении ошибок

Соответствие международным и национальным стандартам

Анализатор NewLab 100 сертифицирован для проведения испытаний по основным мировым и региональным нормативам. Прибор является ключевым инструментом для контроля качества зимних сортов дизельного топлива и авиационных керосинов в соответствии с требованиями технических регламентов.

Международные и европейские стандарты:

• ASTM D5771 — Стандартный метод определения температуры помутнения нефтепродуктов (метод ступенчатого охлаждения)
• ASTM D2500 — Определение температуры помутнения нефтепродуктов (ручной метод, корреляция)
• ASTM D5772 / D5773 — Коррелированные методы определения температуры помутнения
• ISO 3015 — Нефтепродукты. Определение температуры помутнения
• EN 23015 / ISO 3015 — Европейский стандарт определения температуры помутнения
• EN 590 — Топливо дизельное. Технические требования и методы испытаний
• DIN 51597 — Испытание минеральных масел и смазок. Определение температуры помутнения
• IP 219 / IP 444 / IP 445 / IP 446 — Методы Института нефти (Energy Institute)
• JIS K2269 — Японский промышленный стандарт определения температуры помутнения

Российские и белорусские нормативные документы:

• ГОСТ Р ИСО 3015-2013 — Нефтепродукты. Определение температуры помутнения
• ГОСТ 5066-91 — Топлива моторные. Методы определения температуры помутнения, начала кристаллизации и фильтруемости
• ГОСТ 305-2013 — Топливо дизельное. Технические условия (ссылка на методы контроля низкотемпературных свойств)
• СТБ ISO 3015 — Национальный стандарт Республики Беларусь (гармонизирован)
• ТР ТС 013/2011 — Технический регламент Таможенного союза «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу»

Технические характеристики и конструктивные особенности

Тестовая ячейка прибора полностью соответствует геометрическим требованиям стандартов, имеет метку уровня наполнения и защитное покрытие посеребренного дна от царапин. Электропитание универсальное: 220В ±15% / 50-60 Гц или 115В ±15% / 60 Гц. Условия эксплуатации: температура окружающей среды до +32°C, относительная влажность до 80%.

Габаритные и массогабаритные параметры (модель SA):

• 1 позиция: 66 x 60 x 80 см, масса 70–80 кг (зависит от типа компрессора)
• 2 позиции: 66 x 60 x 80 см, масса 90–100 кг
• 3 позиции: 100 x 60 x 80 см, масса 130 кг
• 4 позиции: 134 x 60 x 80 см, масса 160 кг
• 6 позиций: 130 x 75 x 170 см, масса 280 кг

Габариты модели ST: 34 x 60 x 80 см, масса 34 кг. Питание: 100–240 В, 50/60 Гц. Для поддержания работоспособности рекомендуется плановая замена расходных материалов каждые 2 года: волоконно-оптический кабель, датчик PT100, тестовая ячейка и уплотнительные кольца. Калибровка может выполняться пользователем самостоятельно с использованием декадного магазина сопротивлений (симулятора PT100) без необходимости демонтажа оборудования.
