Автоматический анализатор солей в сырой нефти OnLine 900

Назначение и критическая важность контроля солей в нефти

Автоматический анализатор OnLine 900 SIC (Salts in Crude Oil) предназначен для непрерывного мониторинга концентрации хлоридов в потоке сырой нефти непосредственно на технологической линии. Содержание солей, преимущественно хлоридов натрия, кальция и магния, является одним из ключевых показателей качества сырья. Высокая концентрация хлоридов приводит к серьезным проблемам при переработке: гидролизу с образованием соляной кислоты, что вызывает сильнейшую коррозию теплообменников, труб и другого оборудования первичной перегонки.

Ранее контроль осуществлялся лабораторными методами, требующими времени и не отражающими динамику процесса в реальном времени. OnLine 900 решает эту проблему, предоставляя оперативные данные для своевременной корректировки процессов обессоливания и защиты активов предприятия. Прибор полностью соответствует стандарту ASTM D3230 «Standard Test Method for Salts in Crude Oil (Electrometric Method)», который регламентирует приблизительное определение концентрации хлоридов в диапазоне от 3.5 мг/кг до 500 мг/кг (или от 1.0 до 150 фунтов на тысячу баррелей — PTB).

Принцип действия и технология измерения

В основе работы анализатора лежит электрометрический метод, основанный на измерении электропроводности водных растворов солей, находящихся в эмульсии нефти. Поскольку чистая нефть является диэлектриком, проводимость возникает только за счет наличия воды и растворенных в ней ионов.

• Подготовка образца: Система использует внутренний контур быстрой пробоотдачи (fast loop), оснащенный редуктором давления и фильтром для удаления твердых частиц (максимальный размер 40 микрон, содержание менее 0.1 г/л). Это обеспечивает подачу чистого образца в зону анализа.
• Система смешения: Уникальной особенкой конструкции является моторизованный шприцевой механизм, управляемый семипозиционным клапаном. Клапан выбирает один из шести резервуаров с реагентами или растворителями. Через калиброванную трубку, содержащую свежий образец нефти, дозируется необходимый объем реагента. Такая схема гарантирует высокую точность дозирования и воспроизводимость результатов.
• Реагенты и растворители: Для экстракции ионов хлорида из органической фазы используются специфические смеси:
  • Ксилол (как носитель/растворитель).
  • Абсолютный метанол/бутанол (для перевода ионов в растворимую форму).
  • Нафта (для очистки ячейки между циклами).
• Детектирование: Измерение проводится кондуктометрической ячейкой. Результат обрабатывается микропроцессором, который учитывает температуру и другие параметры, выдавая итоговое значение в PTB (фунты на тысячу баррелей).

Соответствие стандартам и нормативам

Точность и надежность данных, полученных на OnLine 900, подтверждаются строгим соблюдением международных протоколов испытаний.

• Международные стандарты ASTM:
  • ASTM D3230 – Стандартный метод определения солей в сырой нефти (электрометрический метод). Данный прибор сертифицирован как средство измерений, соответствующее этому стандарту, с погрешностью не более 5% от измеряемого значения.
• Российские и белорусские нормы (ГОСТ/СТБ):
  • ГОСТ Р 51869-2002 «Нефть сырая. Методы определения содержания хлористых солей» – В РФ часто применяются методы титрования или кулонметрии, однако данные ASTM D3230 широко используются в международной торговле и для внутреннего контроля на современных НПЗ. Результаты OnLine 900 могут быть использованы для верификации эффективности установок ЭЛОУ (электрообессоливающих установок).
  • ТР ТС 013/2011 и отраслевые регламенты безопасности – Требуют контроля параметров сырья для предотвращения аварийных ситуаций, связанных с коррозийным износом оборудования. Онлайн-мониторинг позволяет соблюдать эти требования в режиме реального времени.
  • СТБ ISO / ГОСТ – Национальные стандарты Республики Беларусь гармонизированы с международными практиками, что позволяет использовать данные прибора для экспортных операций и сертификации продукции в рамках ЕАЭС.

Маркировка CE подтверждает соответствие изделия директивам ЕС по оборудованию во взрывоопасных средах (ATEX) и электромагнитной совместимости.

Конструктивные особенности и система управления

OnLine 900 спроектирован как автономный модуль, готовый к установке в сложных промышленных условиях.

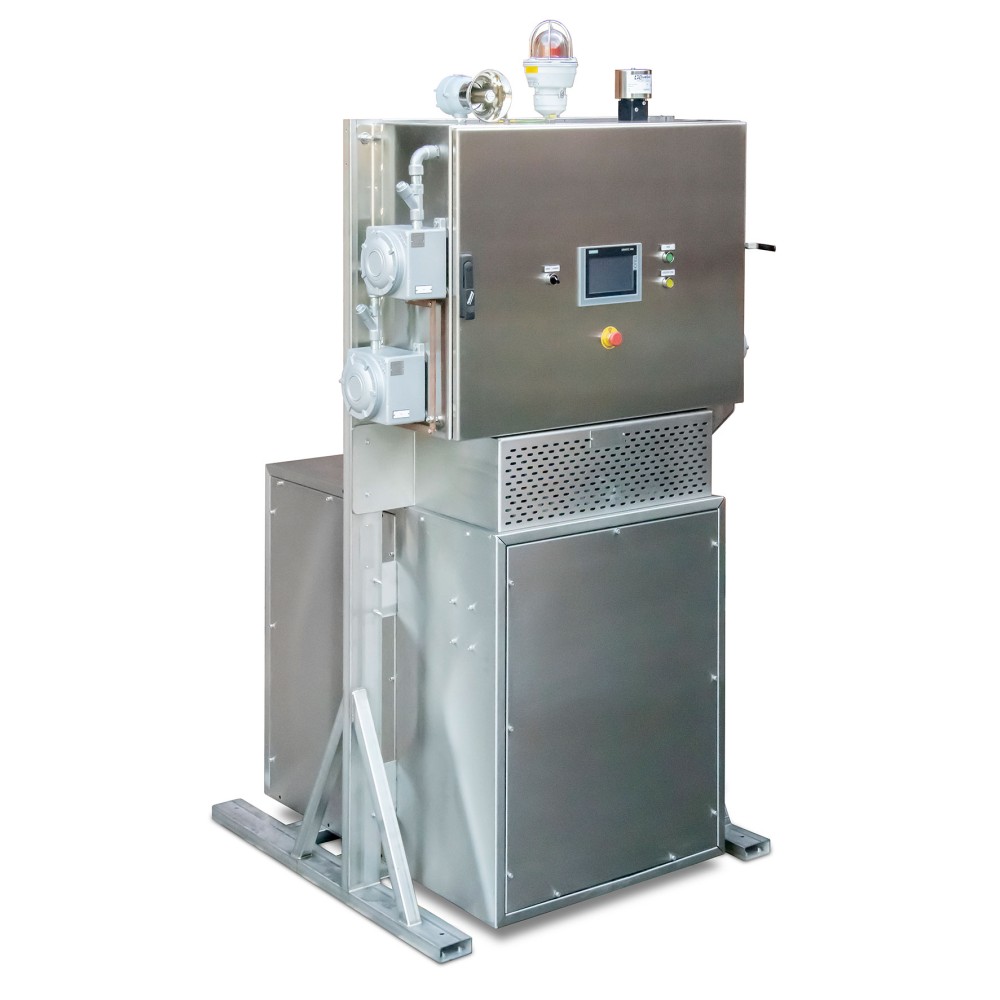

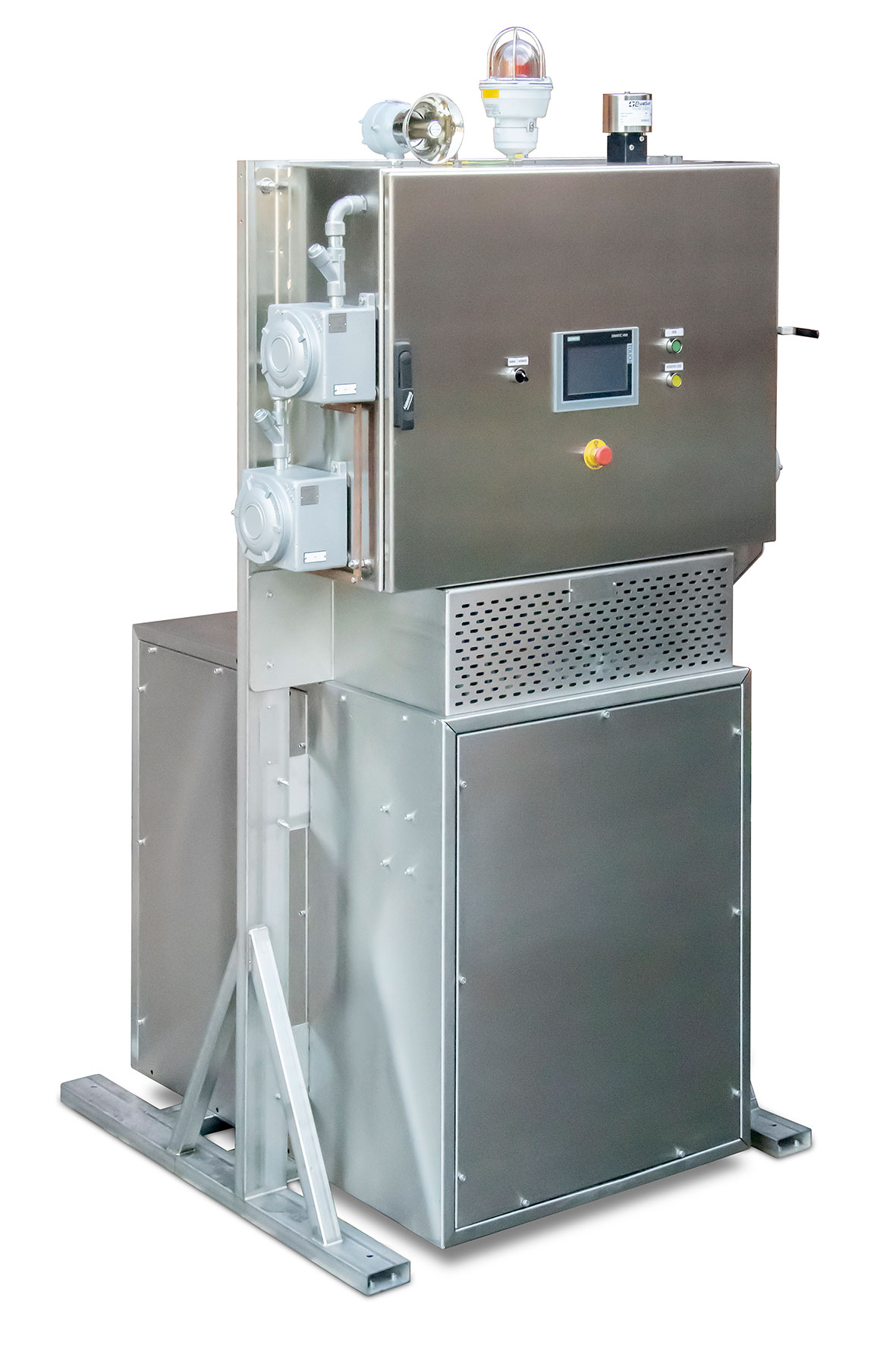

• Шкаф управления: Корпус выполнен из нержавеющей стали AISI 316L с классом защиты IP65/NEMA 4, что позволяет устанавливать его на открытом воздухе (outdoor installation). Шкаф оснащен передней дверью и смотровым окном для визуального контроля без вскрытия корпуса.
• Электроника и PLC: Управление процессами осуществляется супервизорным ПЛК (Programmable Logic Controller). Интерфейс пользователя представлен сенсорным экраном диагональю 7 дюймов с виртуальной клавиатурой, защищенным паролем.
• Безопасность: Внутри шкафа установлены датчики присутствия сероводорода (H2S) и углеводородов (HC). При обнаружении утечки этих опасных газов система генерирует аварийный сигнал и может инициировать остановку процесса или включение вентиляции.
• Пневматика и питание: Требуется подача инструмента воздуха давлением 4–6 бар (чистого, сухого и безмасляного) для работы пневмоприводов клапанов и продувки. Электропитание — 230 В, 50 Гц, потребление 500 Вт.

Интеграция в системы АСУ ТП и вывод данных

Прибор обладает развитыми коммуникационными возможностями, обеспечивающими легкую интеграцию в существующие сети управления заводом (DCS/SCADA).

• Аналоговые выходы: Основной результат выдается в виде линейного сигнала 4–20 мА, пропорционального диапазону 0–20 PTB. Предусмотрен второй аналоговый выход («ANALOG RESULT BACKUP»), который дублирует первый канал для повышения надежности системы учета.
• Цифровые интерфейсы: Поддерживается протокол Modbus RTU через два последовательных порта RS-485. Это позволяет читать текущие значения, а также доступ к архиву последних 100 анализов напрямую через регистр 40001 и смежные адреса.
• Аварийная сигнализация: Цифровые выходы (сухие контакты) сигнализируют о следующих состояниях:
  • Превышение установленного лимита солей (по умолчанию 10 PTB, но порог настраиваемый через HMI).
  • Общая неисправность прибора.
  • Запрос на техническое обслуживание.
  • Наличие H2S/HC в шкафу.

Производительность и экономические аспекты эксплуатации

OnLine 900 оптимизирован для минимизации затрат на реагенты и обслуживание при сохранении высокой частоты обновлений данных.

• Время цикла: Полный цикл анализа занимает около 7 минут плюс время на очистку ячейки. Это обеспечивает получение свежих данных каждые 7–10 минут, что достаточно для оперативного регулирования процессов обессоливания.
• Расход реагентов: Потребление реактивов составляет приблизительно 1 литр в час (смесь метанол/бутанол, CRM, холостой опыт) плюс 1 литр в час на промывочный раствор (нафта). Общий расход образца нефти очень мал — всего 20 кубических сантиметров в час, что делает метод экономически эффективным даже для крупных потоков.
• Диапазон измерений: От 0 до 20 PTB (что эквивалентно 0–57 мг/л). Предел обнаружения позволяет фиксировать низкие концентрации, важные для оценки эффективности глубокой очистки.
• Точность и повторяемость: Погрешность измерения составляет 5% от текущего значения, а повторяемость результата — 2%. Эти характеристики соответствуют требованиям ASTM D3230 для коммерческих расчетов и технического контроля.

Габариты и условия монтажа

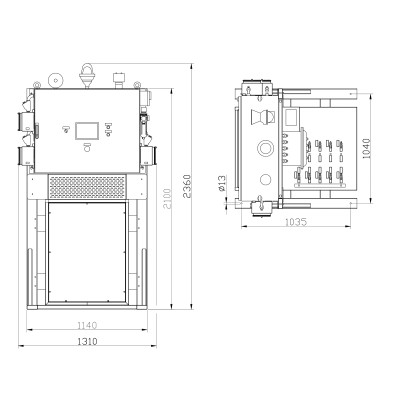

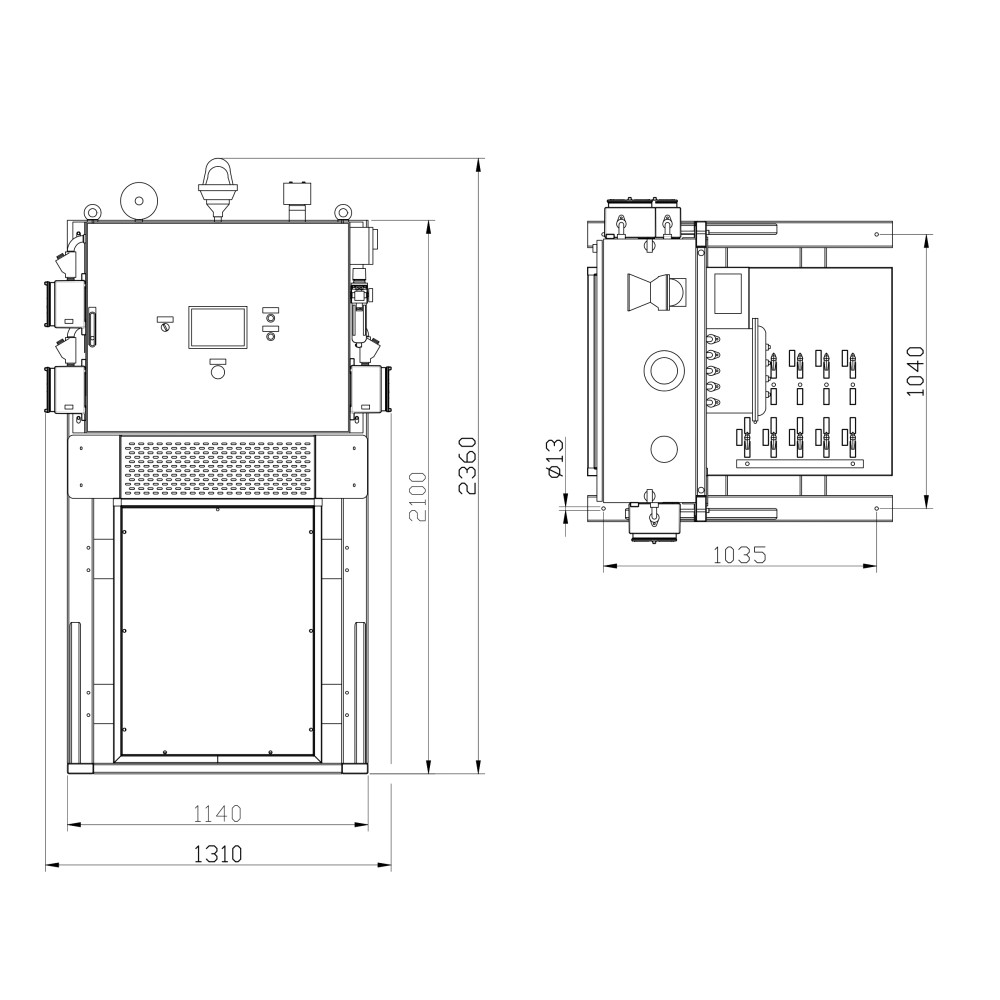

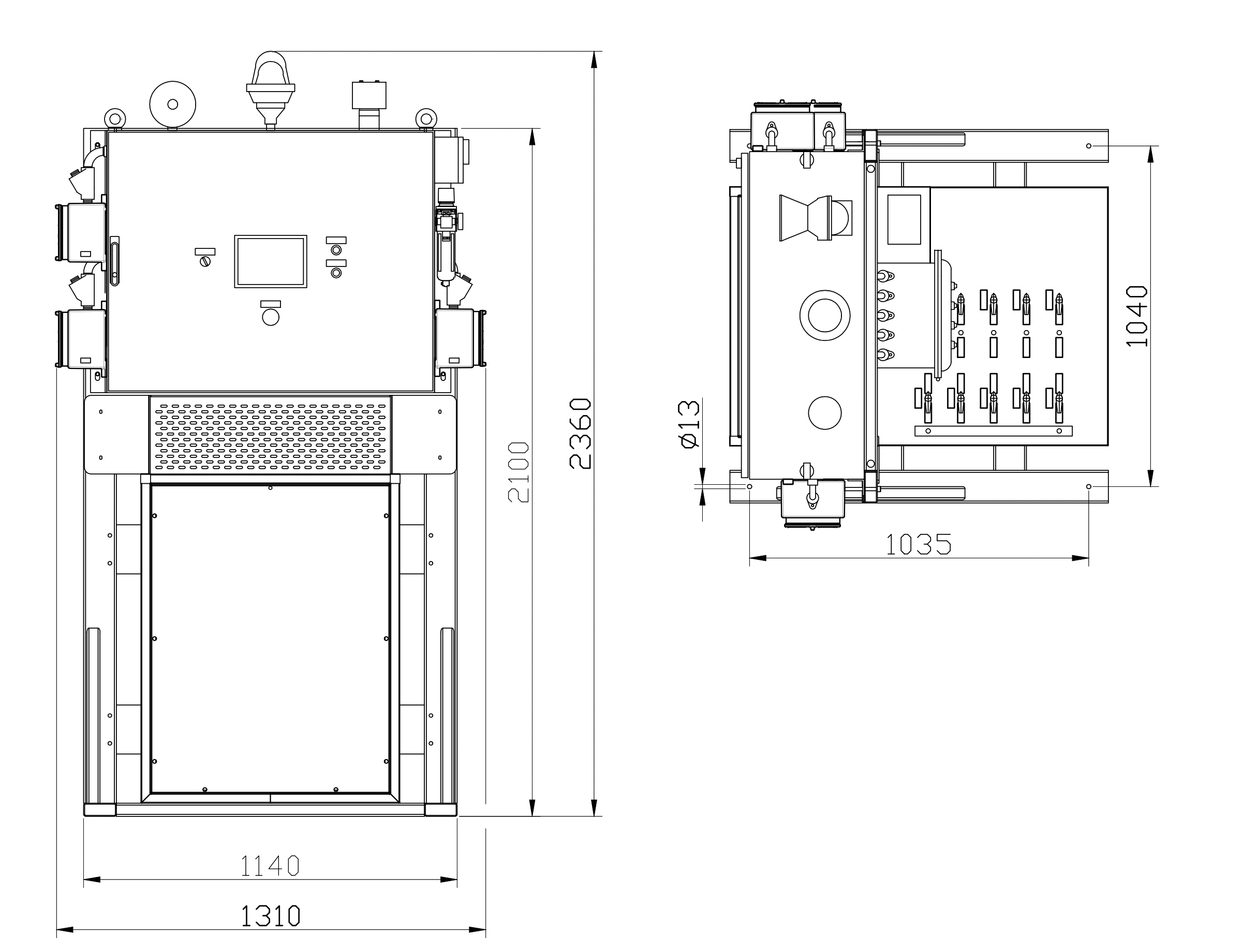

Размеры шкафа подбираются индивидуально под проект (TBD на этапе заказа), но конструкция предусматривает удобное подключение трубопроводов.

• Подключение образца: Вход и выход выполнены с резьбой ¼”. Давление на входе должно составлять максимум 2 бара. Температура образца не должна превышать 62 °C.
• Сброс образца: Предусмотрена возможность возврата образца под давлением обратно в процесс (sample return point) с запорным клапаном и соединением ¼”, либо гравитационный слив в дренаж.
• Окружающая среда: Рабочий диапазон температур от +5 °C до +56 °C. Классификация зоны размещения: Zone 2, Group IIB, T4, Ex(p).

Использование OnLine 900 SIC позволяет нефтеперерабатывающим заводам перейти от периодического лабораторного контроля к постоянному мониторингу качества сырья, значительно снижая риски коррозионного разрушения дорогостоящего оборудования и повышая общую безопасность производственных процессов.
