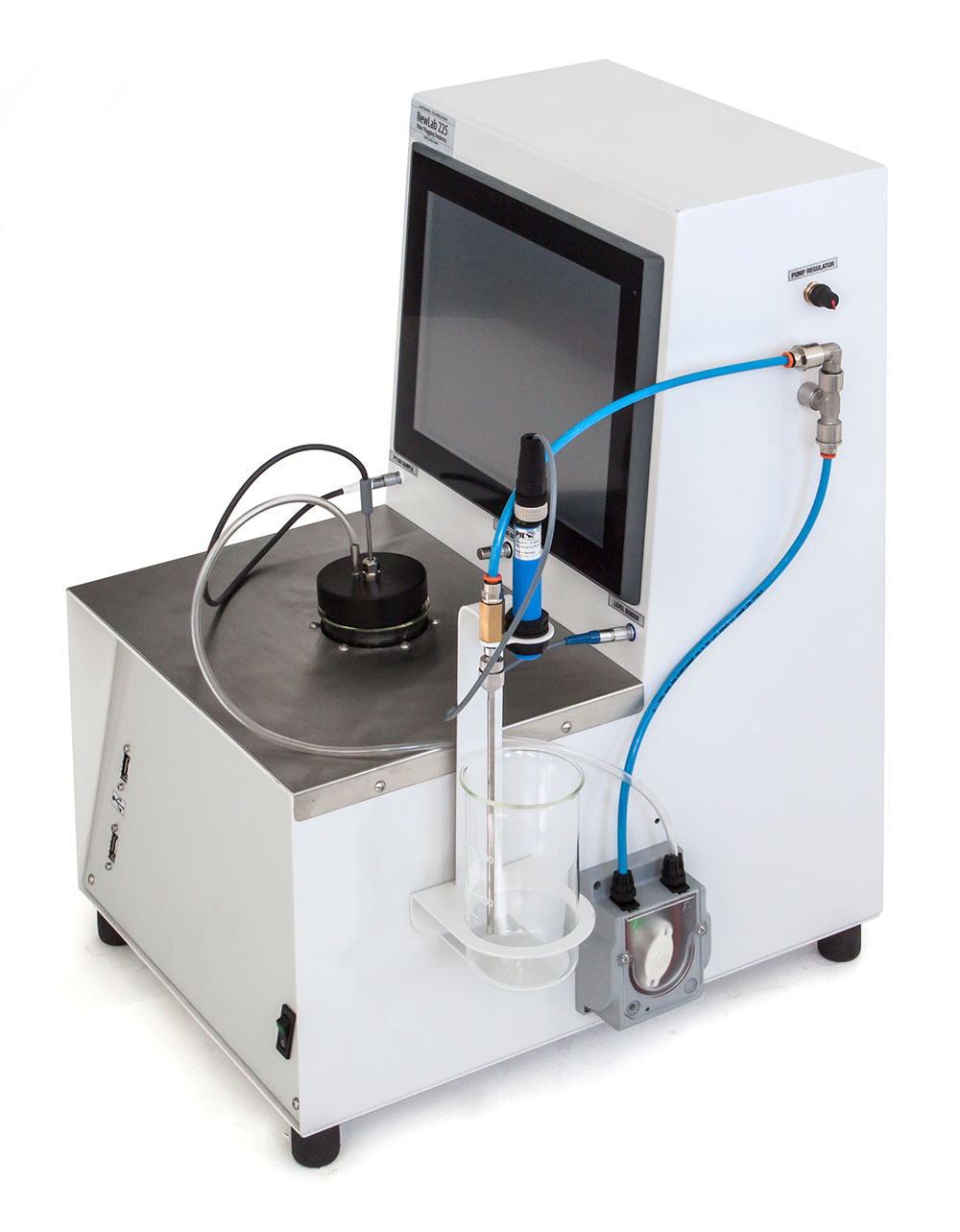

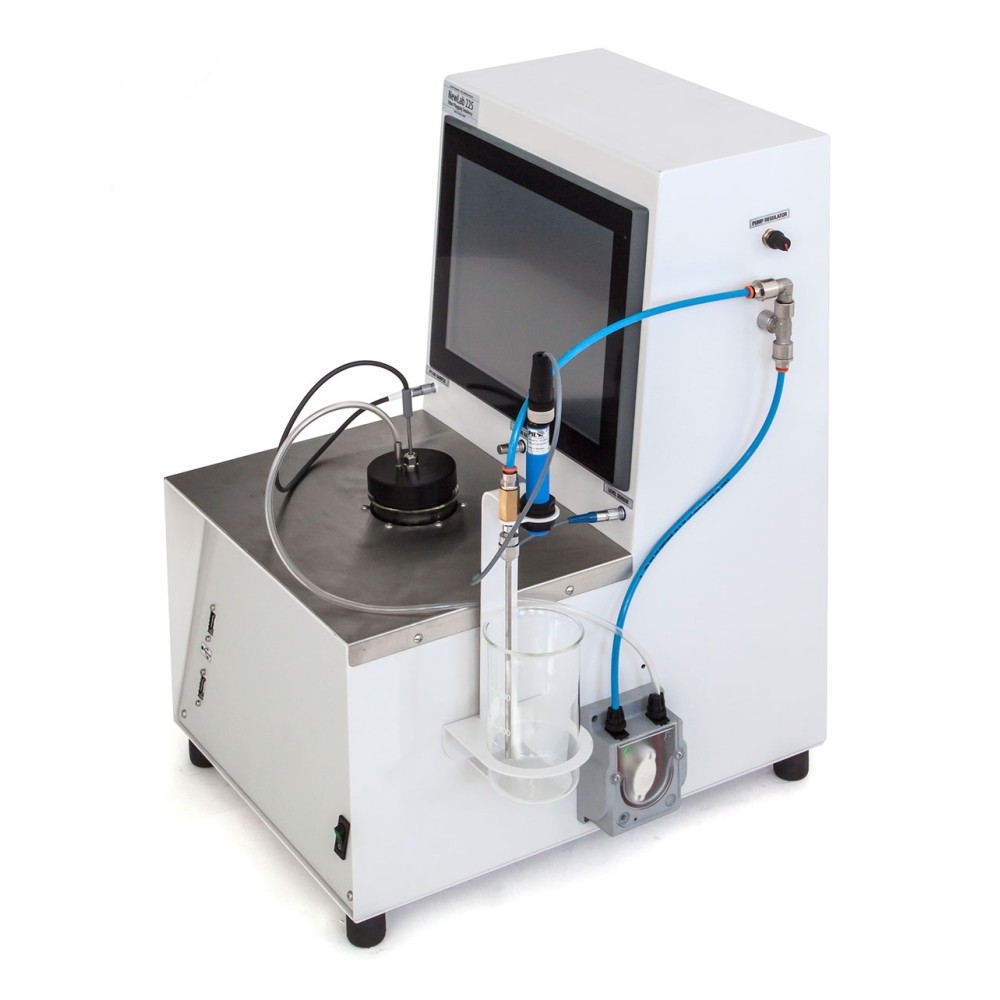

Автоматический анализатор склонности к закупорке фильтра NewLab 225

Назначение и область применения прибора

Автоматический анализатор NewLab 225 разработан для оценки склонности дистиллятных топлив к закупорке фильтра (Filter Blocking Tendency, FBT) и определения их фильтруемости. Прибор предназначен для контроля качества продуктов, к которым предъявляются повышенные требования по чистоте, включая дизельное топливо, биодизель и их смеси. Методика применима для жидкостей с кинематической вязкостью от 1.50 до 6.00 мм²/с при 40°C для теста FBT и от 1.70 до 6.20 мм²/с для теста на фильтруемость.

Устройство позволяет количественно оценить наличие механических примесей, нерастворимых загрязнений и продуктов деградации присадок, которые могут вызвать нарушение работы топливных систем современных двигателей. Диапазон измерения индекса FBT составляет от 1.0 до 30 единиц, а коэффициента фильтруемости (F-QF) — от 100 до 1. Прибор имеет маркировку CE и полностью автоматизирует процесс испытания, исключая влияние человеческого фактора на результаты.

Принцип измерения и конструктивные особенности

Метод основан на пропускании фиксированного объема образца через стекловолоконный фильтр с постоянной скоростью потока 20 мл/мин. Система непрерывно мониторит перепад давления на фильтрующем элементе. Если предельно допустимый перепад давления достигается до прохождения всего объема топлива, прибор фиксирует фактический объем профильтрованной жидкости. Если же весь объем проходит без достижения критического давления (105 кПа), регистрируется максимальное значение давления за время теста. На основе этих данных автоматически рассчитывается результат.

Конструкция NewLab 225 включает интегрированную систему охлаждения на базе модуля Пельтье, обеспечивающую стабилизацию температуры образца до -5°C, что необходимо для корректного анализа зимних сортов топлива. Подача жидкости осуществляется прецизионным перистальтическим насосом со встроенным линейным датчиком давления. Измерительный блок укомплектован держателем фильтра, мензурками, датчиком уровня и термозондом PT100 класса А. Система оснащена защитой от избыточного давления для предотвращения повреждений гидравлического тракта.

Программное обеспечение и управление данными

Управление анализатором осуществляется через встроенный 12-дюймовый сенсорный ПК под управлением ОС Windows и специализированного ПО Lab-Link. Интуитивный интерфейс отображает ход испытания в реальном времени, включая графики изменения давления и объема. Программа поддерживает хранение более 60 000 результатов во внутренней памяти и обеспечивает совместимость с лабораторными информационными системами (LIMS).

Функциональные возможности программного обеспечения:

• Автоматический расчет индексов FBT и фильтруемости согласно выбранным стандартам
• Настраиваемые параметры методов и форматы отчетов
• Экспорт данных через 2 порта USB для подключения принтера или внешнего накопителя
• Архивация всех параметров анализа с возможностью последующего просмотра
• Самодиагностика и оповещение об ошибках или завершении теста

Соответствие международным и национальным стандартам

NewLab 225 сертифицирован для проведения испытаний по ключевым нормативным документам, регламентирующим чистоту и фильтруемость моторных топлив. Использование данного оборудования является обязательным требованием при входном контроле сырья и выпуске готовой продукции на НПЗ и нефтебазах.

Международные стандарты:

• ASTM D2068 — Стандартный метод определения склонности дистиллятного топлива к закупорке фильтра
• ASTM D6426 — Стандартный метод определения фильтруемости дистиллятного топлива
• IP 387 — Метод Института нефти по определению тенденции к закупорке фильтра
• EN 590 — Топливо дизельное. Технические требования и методы испытаний (ссылочный метод контроля чистоты)

Российские и белорусские нормативные документы:

• ГОСТ Р ЕН 12662-2013 — Нефтепродукты. Определение общей загрязненности дизельного топлива (гармонизирован с методами фильтрации)
• ГОСТ 305-2013 — Топливо дизельное. Технические условия (требования к массовой доле механических примесей и воде)
• ГОСТ Р 52368-2005 (ЕН 590:2004) — Топливо дизельное ЕВРО. Технические условия
• СТБ EN 590 — Национальный стандарт Республики Беларусь
• ТР ТС 013/2011 — Технический регламент Таможенного союза «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу»

Технические характеристики и условия эксплуатации

Прибор отличается компактностью и низким энергопотреблением, что делает его удобным для размещения в любой лаборатории. Максимальная потребляемая мощность составляет всего 400 Вт. Электропитание универсальное: 220 В или 115 В переменного тока, 50/60 Гц.

Основные технические параметры:

• Диапазон измерения FBT: 1.0 – 30 единиц
• Диапазон измерения фильтруемости (F-QF): 100 – 1
• Скорость потока: 20 мл/мин (фиксированная)
• Максимальное регистрируемое давление: 105 кПа
• Рабочая температура образца: до -5°C (охлаждение Пельтье)
• Габаритные размеры: 48 x 48 x 60 см (Ш x Г x В)
• Масса: 17 кг
• Дисплей: 12" LCD Touch Screen, разрешение 1024×768, 16M цветов

Для поддержания работоспособности и точности измерений предусмотрены комплекты расходных материалов и запасных частей. Стекловолоконные фильтры диаметром 13 мм поставляются в упаковках по 100 штук. Доступны специальные наборы для реализации методов ASTM D2068 B (фильтр 1.6 мкм) и C (фильтр 5 мкм). Для рутинной калибровки используются симулятор PT100, набор кабелей и эталонный манометр двойной шкалы (0-200 кПа / 0-30 Psi). Также рекомендуется использование верификационной жидкости и пинцета из нержавеющей стали для безопасной работы с фильтрующими элементами.
