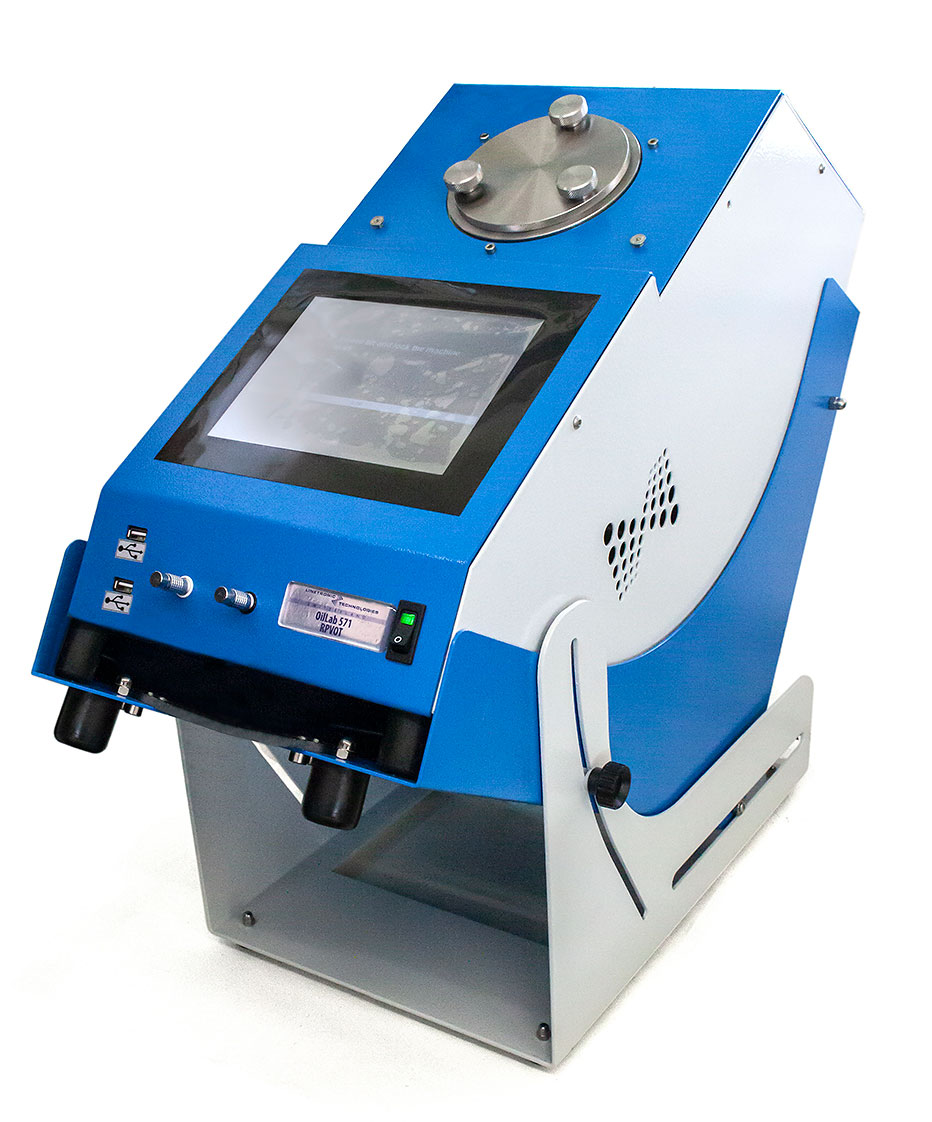

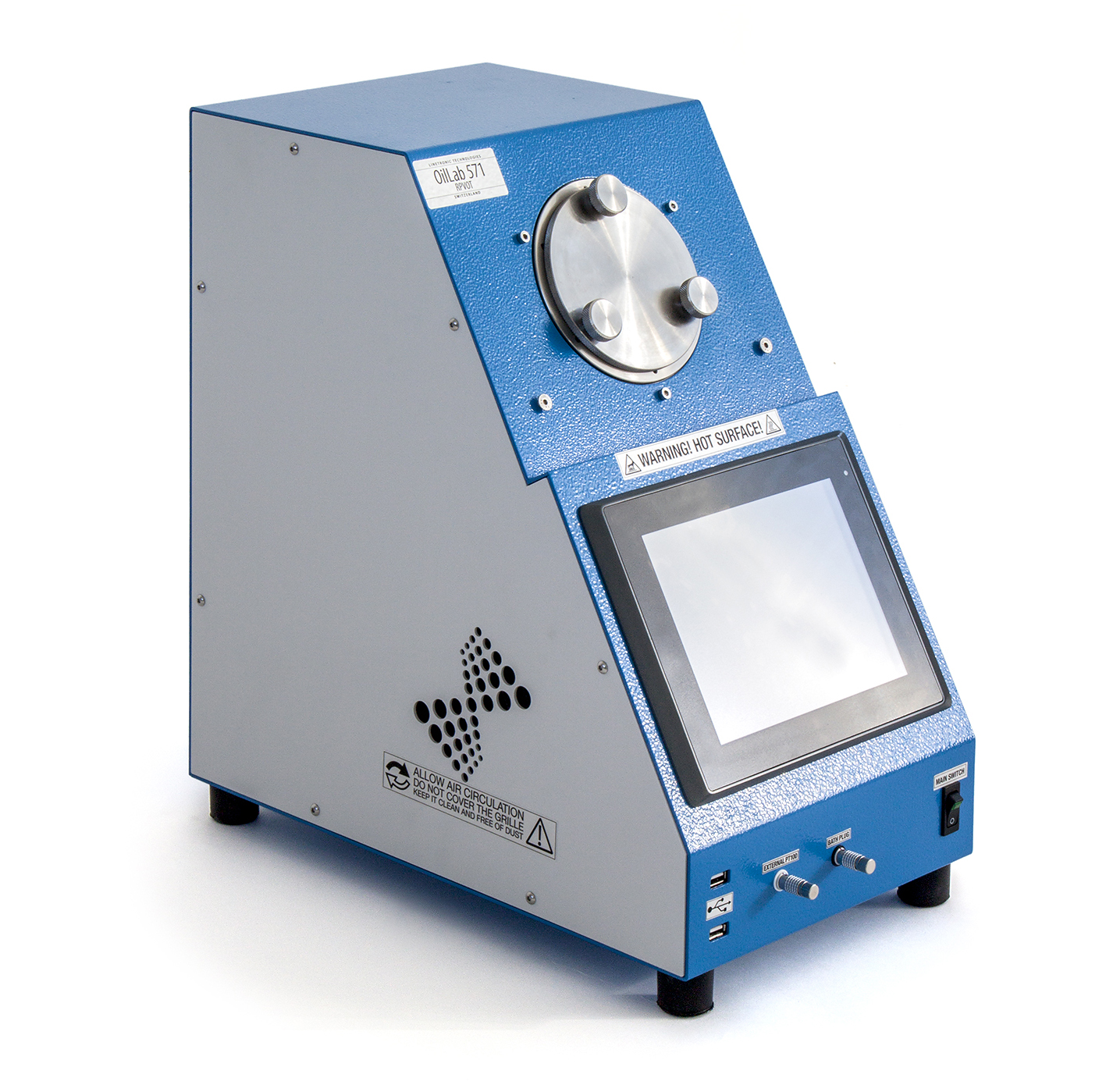

Автоматический анализатор окислительной стабильности OilLab 571

Назначение и функциональные возможности анализатора OilLab 571

Автоматический анализатор OilLab 571 представляет собой современное решение для лабораторного контроля окислительной стабильности смазочных материалов. Прибор специализируется на проведении испытаний по методу вращающегося сосуда под давлением (RPVOT/RBOT), который является отраслевым стандартом для оценки ресурса турбинных, трансформаторных и моторных масел.

Ключевой особенностью данной модели является использование сухой нагревательной камеры вместо традиционной жидкостной бани. Это обеспечивает быстрый выход на рабочую температуру, отсутствие риска загрязнения образцов теплоносителем и значительное упрощение технического обслуживания. Система полностью автоматизирует процессы нагрева, вращения образца, подачи кислорода и регистрации падения давления, что исключает влияние человеческого фактора на результаты измерений.

Принцип действия и технологические преимущества сухой конструкции

Работа прибора основана на нагреве герметичного стеклянного сосуда с образцом масла, медным катализатором и водой до температуры 150°C или 160°C в атмосфере чистого кислорода под давлением. В отличие от предыдущих поколений оборудования, OilLab 571 использует массивный сухой блок из нержавеющей стали, расположенный под углом 30 градусов. Такая геометрия обеспечивает оптимальное распределение тепла по всей длине ячейки и создает условия для эффективного перемешивания.

Вращение внутренней аналитической колбы осуществляется с помощью магнитной системы со скоростью 100 оборотов в минуту. Отсутствие механических приводов и подшипников в зоне нагрева повышает надежность устройства и снижает потребность в сервисном обслуживании. Магнитная муфта передает крутящий момент бесконтактно, что гарантирует герметичность системы и стабильность вращения даже при длительных испытаниях продолжительностью до нескольких суток.

• Точный контроль температуры с погрешностью не более ±0,1°C благодаря датчику PT100 класса A
• Автоматическая система зарядки кислородом и сброса давления после завершения теста
• Компактные габариты 35 × 38 × 41 см и вес всего 25 кг позволяют разместить прибор на любой лабораторной стойке
• Низкое энергопотребление 1000 Вт по сравнению с аналогами жидкостного типа

Интеллектуальная система управления и программное обеспечение Linetronic

Управление прибором осуществляется через встроенный высокояркий TFT-дисплей диагональю 8 дюймов с разрешением 1024 × 768 пикселей. Яркость экрана составляет 800 кд/м², что обеспечивает четкую видимость данных даже при ярком освещении лаборатории. Программное обеспечение Linetronic интуитивно понятно и поддерживает работу на нескольких языках.

Система позволяет сохранять результаты более 60 000 анализов во внутренней памяти. Для расширения функционала предусмотрены два порта USB для подключения мыши, клавиатуры или накопителей данных, а также порт RJ45 Ethernet для интеграции в лабораторные информационные системы (LIMS).

Основные функции программного обеспечения включают:

• Предустановленные настройки для метода ASTM D2272 с возможностью ручной калибровки параметров
• Мониторинг давления в реальном времени с отображением в барах, psi или килопаскалях
• Построение графиков изменения давления непосредственно в ходе испытания
• Автоматическое определение недействительных тестов в случае утечки давления
• Экспорт отчетов в форматах XLS, PDF и JPG для удобства документирования
• Двухуровневая защита паролем для разграничения прав доступа операторов и администраторов
• Звуковое оповещение о завершении теста или возникновении ошибок

Соответствие международным стандартам и методикам испытаний

Прибор OilLab 571 сертифицирован для проведения испытаний согласно ряду международных стандартов, что делает его универсальным инструментом для нефтеперерабатывающих заводов и независимых лабораторий.

ASTM D2272 является основным методом применения прибора. Он регламентирует оценку окислительной стабильности новых и работающих турбинных масел одинакового состава в присутствии воды и медного катализатора при 150°C. Этот стандарт критически важен для энергетической отрасли, где надежность турбинного масла определяет безопасность работы генераторов.

ASTM D942 описывает метод определения устойчивости смазочных пластичных смазок к окислению. Испытание проводится в статических условиях в атмосфере кислорода при повышенной температуре. Для реализации этого метода предусмотрен специальный комплект принадлежностей 942 Kit, включающий держатель для пяти стеклянных чашек с образцами и систему вертикального балансирования.

ASTM D4742 и ASTM D7098 относятся к методам тонкопленочного поглощения кислорода (TFOUT) для моторных масел. Эти тесты проводятся при 160°C с использованием металлического катализатора, топливного катализатора и воды для имитации условий работы двигателя внутреннего сгорания. Комплект 4742 Kit позволяет адаптировать OilLab 571 для этих задач, включая алюминиевую вставку для уменьшения объема камеры и специальное программное обеспечение.

IP 229 предоставляет быстрый способ оценки относительной окислительной стабильности минеральных турбинных масел. Метод широко используется в европейской практике для входного контроля качества смазочных материалов.

Адаптация к требованиям стандартов ГОСТ в России и Беларуси

Оборудование OilLab 571 может успешно применяться в лабораториях стран СНГ, так как его технические характеристики полностью соответствуют требованиям национальных стандартов, гармонизированных с международными нормами.

• ГОСТ Р 54676-2011 (идентичен ASTM D2272) — Масла смазочные. Метод определения окислительной стабильности во вращающемся сосуде под давлением. Прибор обеспечивает все необходимые параметры: температуру 150°C, давление кислорода, скорость вращения 100 об/мин.
• ГОСТ 981-75 — Масла трансформаторные. Технические условия. Методики контроля окислительной стабильности, заложенные в этом стандарте, могут быть реализованы на базе OilLab 571 с соответствующей настройкой параметров.
• ГОСТ 9858-75 — Нефтепродукты. Методы определения окислительной стабильности. Универсальность прибора позволяет использовать его для широкого спектра нефтепродуктов, указанных в данном стандарте.
• СТБ 1828-2008 — Масла моторные для двигателей внутреннего сгорания (Республика Беларусь). Использование комплекта TFOUT позволяет проводить оценку моторных масел согласно требованиям белорусских стандартов.

Комплектация и расходные материалы для метода ASTM D2272

Для проведения базовых испытаний турбинных масел прибор поставляется с необходимым набором компонентов. Однако для регулярной работы лаборатории требуется запас расходных материалов.

Основной рабочий комплект включает:

• Стеклянный контейнер для образца объемом 175 мл (упаковка по 3 штуки)
• Крышка из PTFE для стеклянной колбы (упаковка по 5 штук)
• Центрирующее устройство для колбы из материала PEEK, обеспечивающее точное позиционирование
• Сферический конус (упаковка по 5 штук) для герметизации
• Компенсационная пружина из нержавеющей стали для фиксации крышки
• Уплотнительное кольцо для крышки ячейки (упаковка по 5 штук)
• Держатель для стеклянного контейнера

Подготовка катализатора требует наличия медной проволоки длиной 3 метра (упаковка по 5 штук) и карбидокремниевой наждачной бумаги зернистостью 100 грит (упаковка по 100 листов). Правильная очистка проволоки перед каждым тестом является обязательным условием получения воспроизводимых результатов.

Специализированные комплекты для расширения функционала

Универсальность платформы OilLab 571 позволяет дооснащать прибор для решения специфических задач. Комплект 942 Kit предназначен для испытаний смазочных пластичных смазок по ASTM D942. Он включает держатель с пятью стеклянными чашками для образцов, систему вертикального балансирования инструмента и специализированное программное обеспечение.

Комплект 4742 Kit адаптирует прибор для тестирования моторных масел по методам TFOUT (ASTM D4742/D7098). В состав входят алюминиевая вставка для уменьшения объема камеры, специальная стеклянная посуда, тефлоновая крышка, пружина и адаптеры. Это позволяет моделировать условия высокотемпературного окисления в двигателе.

Вспомогательное оборудование и средства обслуживания

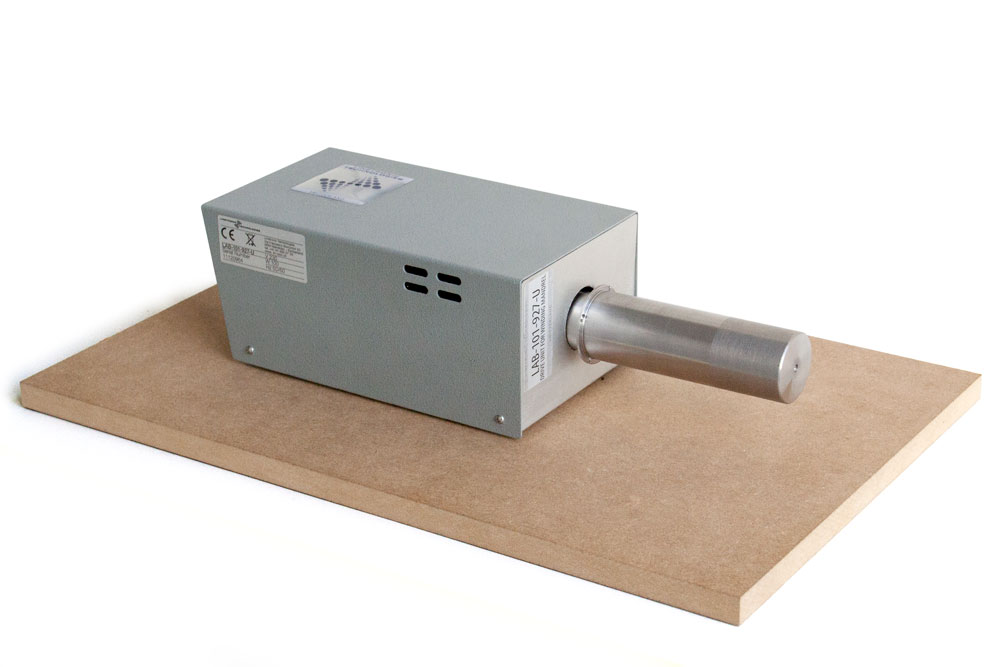

Для повышения эффективности подготовки проб рекомендуется использовать электрическую оправку для намотки медного катализатора.

Устройство монтируется на прочном основании и работает от сети 220 В или 115 В. Оно обеспечивает одинаковую геометрию спиралей, что влияет на площадь контакта катализатора с маслом.

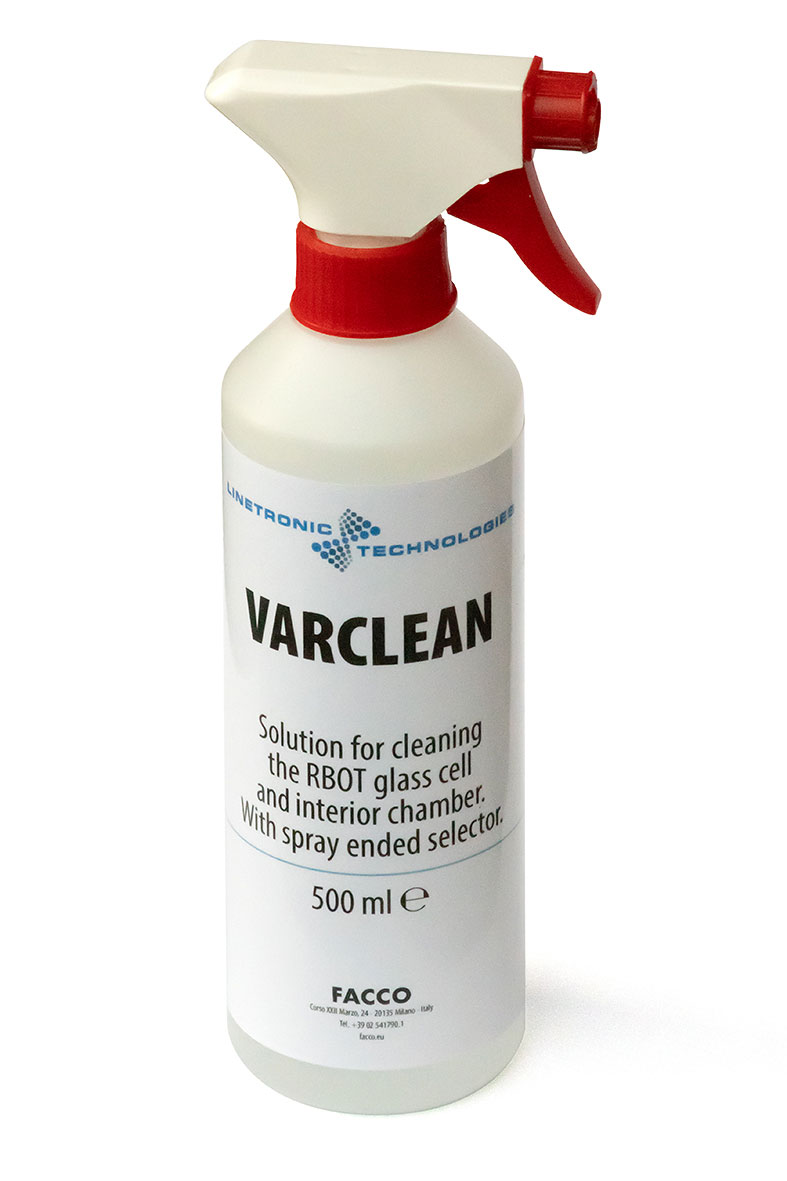

Очистка стеклянных ячеек и внутренней камеры прибора выполняется с помощью раствора Linetronic Varclean. Средство объемом 500 мл оснащено распылителем для удобного нанесения и эффективно удаляет продукты окисления и лаковые отложения.

Запас медной проволоки диаметром 1,6 мм доступен в катушках по 500 грамм (около 28 метров) и 5000 грамм (около 280 метров). Наличие большого запаса катализатора важно для лабораторий с высокой пропускной способностью.

Калибровка и верификация точности измерений

Для поддержания метрологической точности прибора предусмотрены специальные комплекты калибровки. Калибровочный декадный_box — симулятор PT100 позволяет проверять точность температурных измерений без использования эталонных термометров. Комплект кабелей и разъемов обеспечивает подключение симулятора к системе управления.

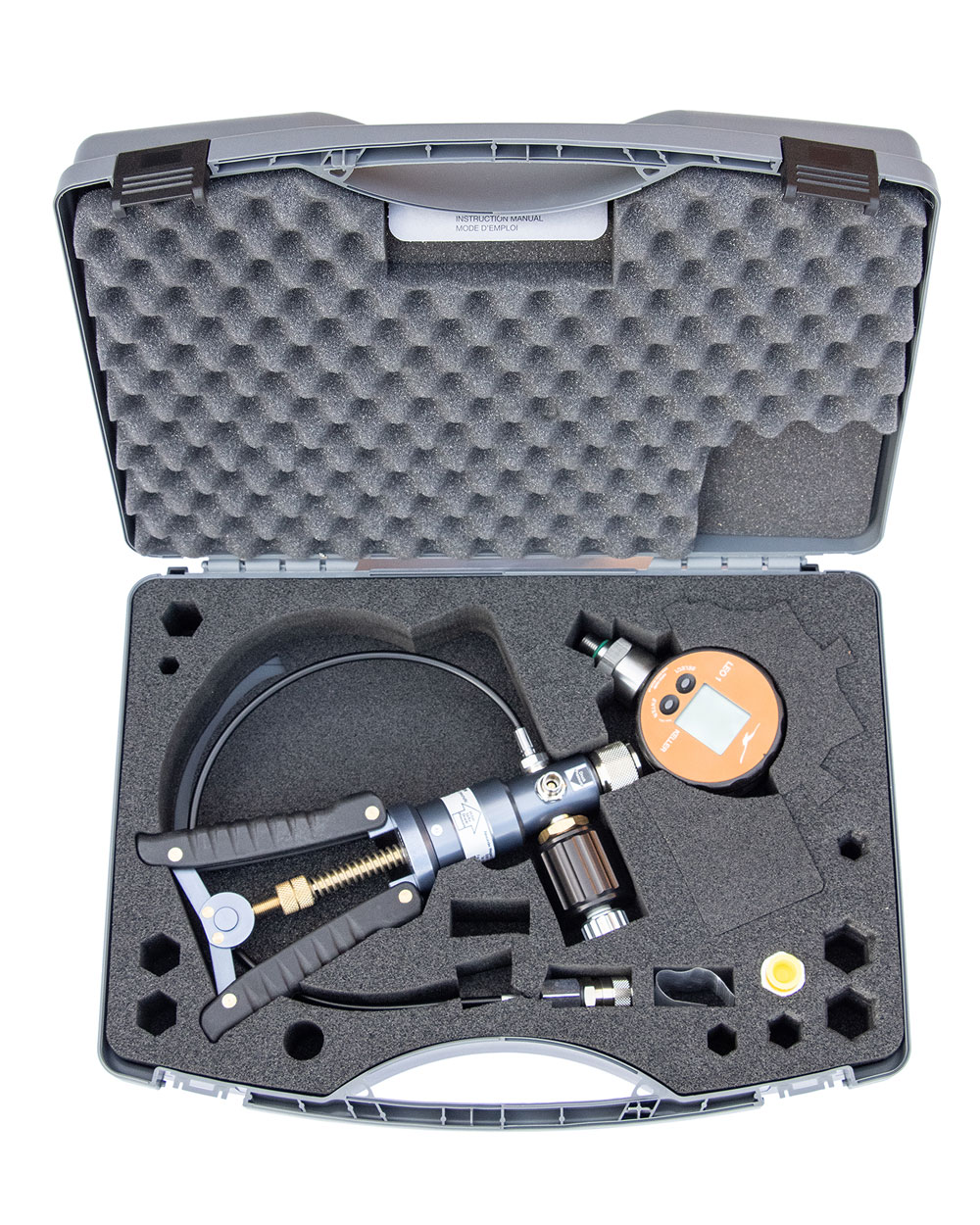

Комплект калибровки давления 3764 включает ручной насос с соединительной трубкой для создания давления в диапазоне от -0,95 до +35,0 бар, адаптеры и цифровой манометр с точностью +/- 0,1% от полной шкалы в диапазоне -1..+30 бар. Специальная крышка из нержавеющей стали с отверстием и температурный датчик для калибровки бака входят в состав набора для комплексной проверки системы.

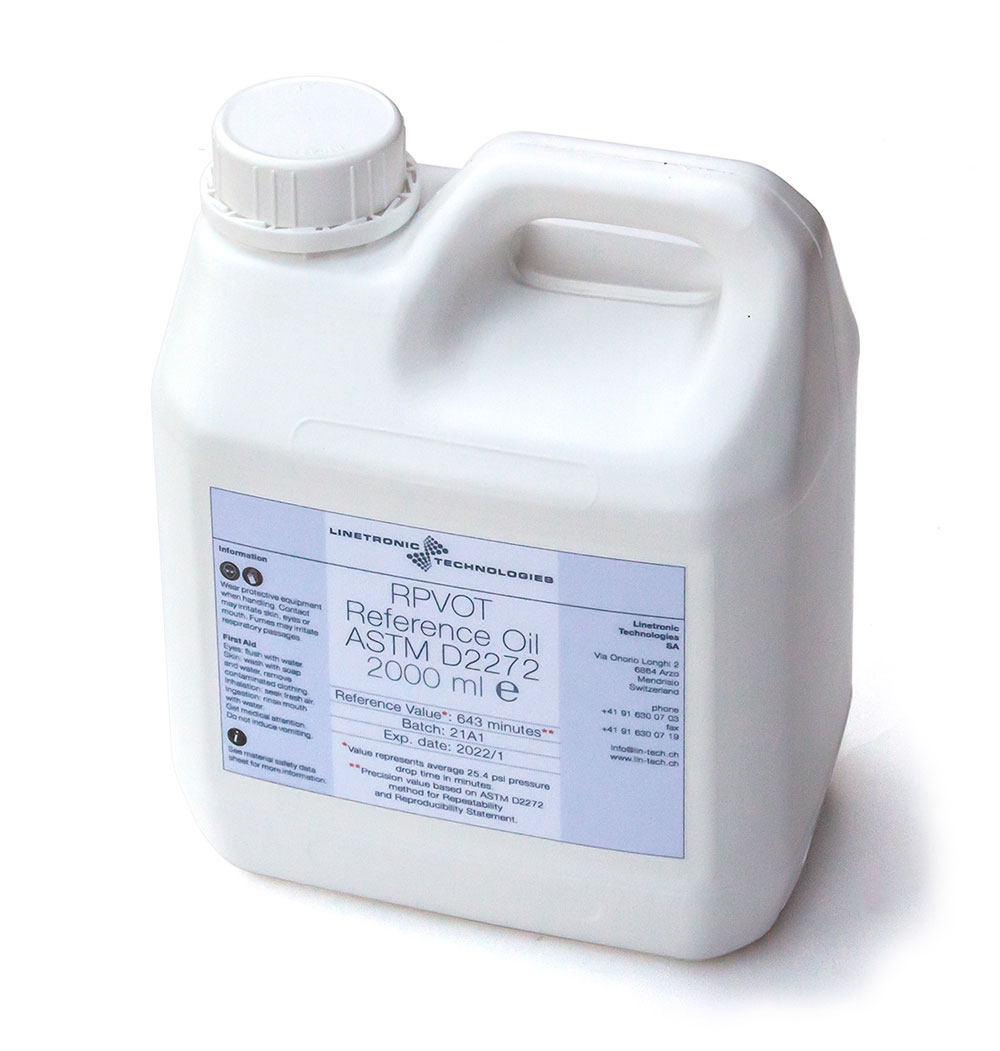

Верификация правильности проведения химических испытаний осуществляется с помощью эталонных жидкостей ASTM D2272.

Доступны два типа референсных материалов объемом около 2000 мл каждый: с контрольным временем окисления приблизительно 643 минуты и 1100 минут. Регулярное тестирование этих образцов позволяет подтвердить корректность работы всей системы в сборе.

Технические характеристики и условия эксплуатации

Прибор OilLab 571 отличается компактностью и энергоэффективностью. Потребляемая мощность составляет всего 1000 Вт, что значительно меньше показателей аналогов с жидкостными ваннами. Диапазон рабочих температур охватывает значения от окружающей среды до +150°C с прецизионностью 0,1°C, что полностью покрывает требования большинства стандартов на окислительную стабильность.

Электропитание может осуществляться от сети 230 В или 115 В переменного тока с частотой 50/60 Гц. Заднее расположение разъемов позволяет удобно подключить внешнюю линию подачи кислорода, не загромождая рабочее пространство. Интегрированный зуммер информирует оператора об окончании теста или возникновении аварийных ситуаций, таких как утечка давления, что делает возможным проведение длительных overnight-тестов без постоянного присутствия персонала.
