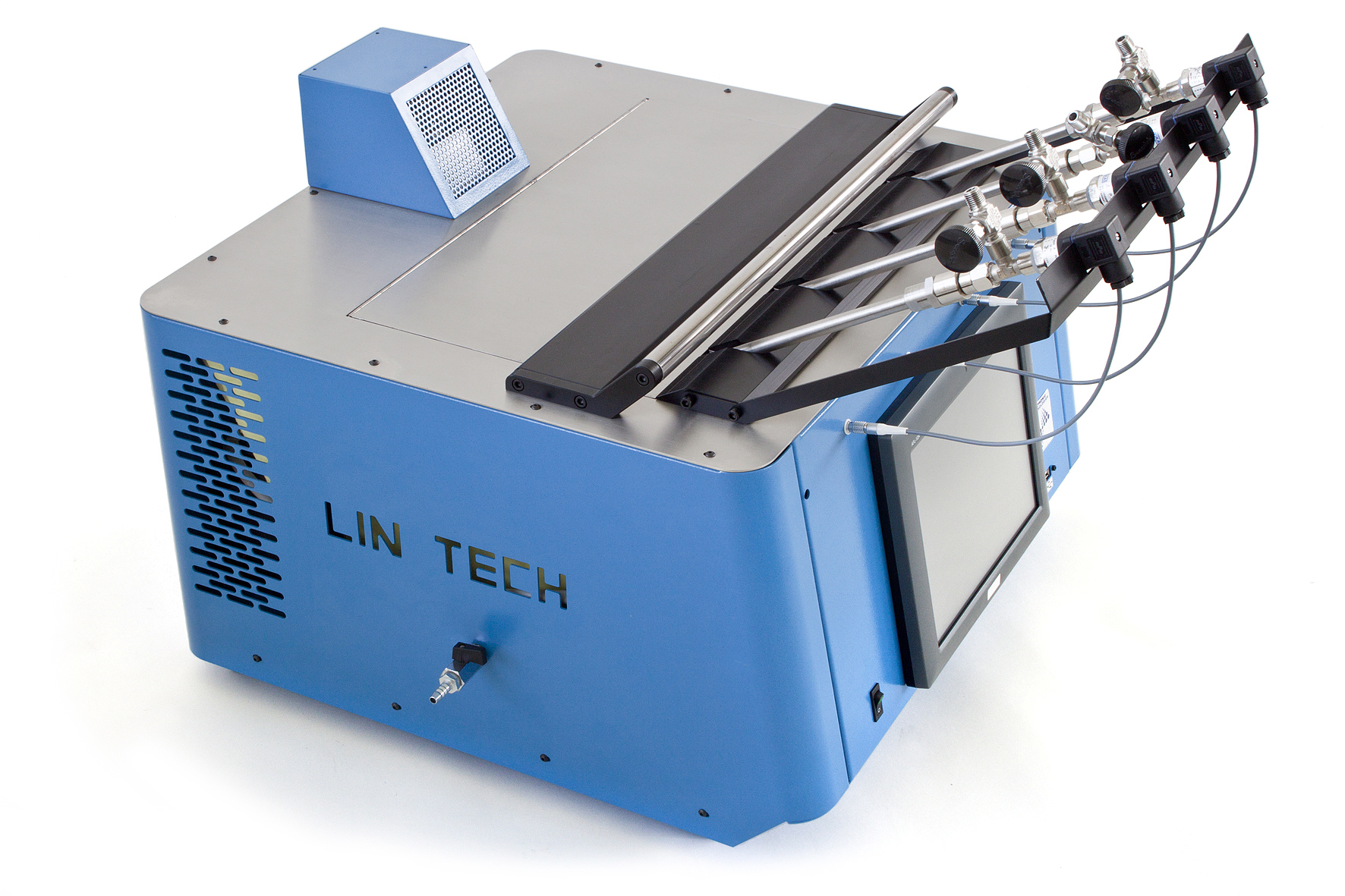

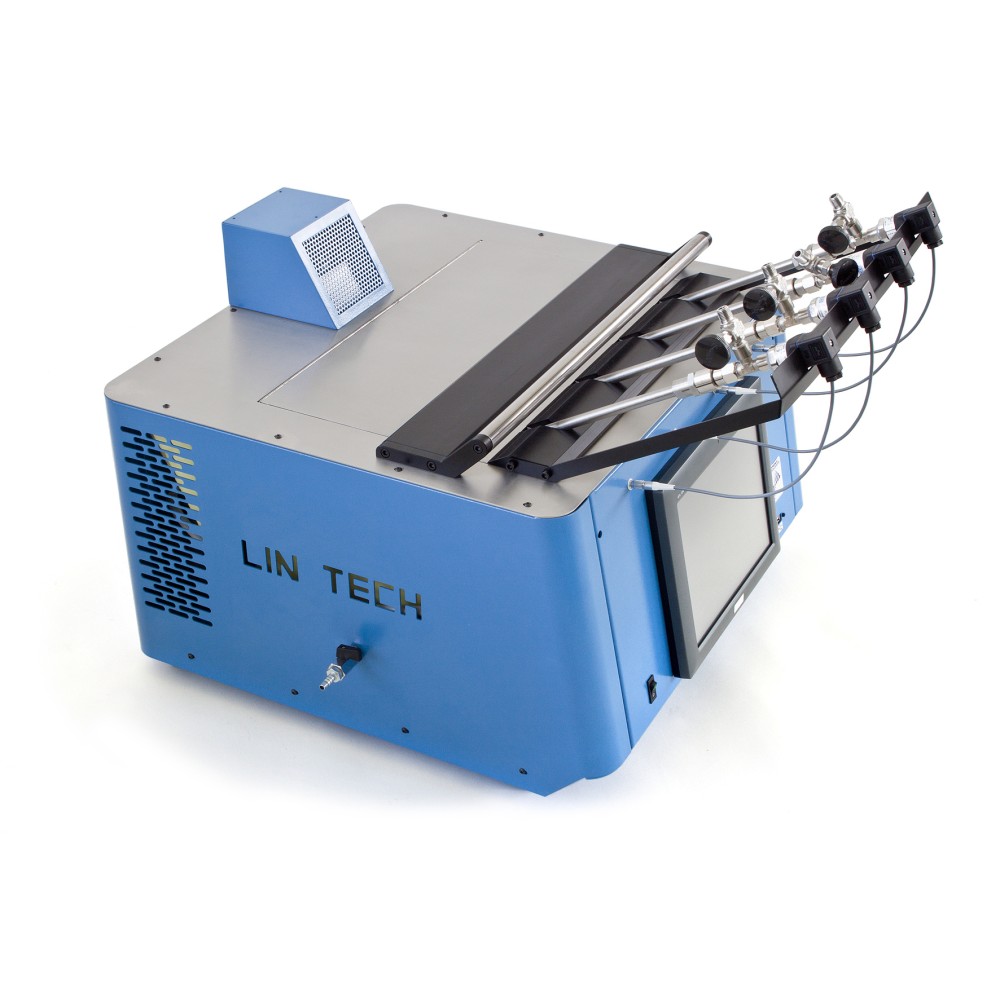

Автоматический анализатор окислительной стабильности OilLab 570

Назначение и область применения прибора OilLab 570

Автоматический анализатор OilLab 570 представляет собой высокоточное лабораторное оборудование для оценки окислительной стабильности различных видов нефтепродуктов. Прибор реализует метод испытания в сосуде под давлением с вращением образца, что позволяет моделировать реальные условия эксплуатации смазочных материалов при повышенных температурах и давлении кислорода.

Устройство применяется для контроля качества новых и работающих масел в энергетической, автомобильной и промышленной отраслях. Основная задача — определение времени до начала интенсивного окисления, что напрямую связано со сроком службы смазочного материала и надежностью оборудования.



Принцип работы метода RPVOT и RBOT

Методика основана на помещении образца масла вместе с катализатором (медной проволокой) и дистиллированной водой в герметичный стальной сосуд. Сосуд наполняется кислородом под давлением и помещается в термостатируемую баню с температурой 150°C или 160°C в зависимости от стандарта. В процессе испытания сосуд непрерывно вращается с частотой 100 оборотов в минуту под углом 30 градусов.

Вращение обеспечивает постоянное перемешивание образца и равномерный теплообмен. По мере окисления масла кислород поглощается, что приводит к падению давления в сосуде. Время от начала испытания до момента резкого снижения давления фиксируется как показатель окислительной стабильности. Чем дольше масло сохраняет давление, тем выше его устойчивость к окислению.



Соответствие международным стандартам и нормативным документам

Прибор OilLab 570 полностью соответствует требованиям следующих международных стандартов:

• ASTM D2272 — определение окислительной стабильности паровых турбинных масел методом вращающегося сосуда под давлением (RBOT)
• ASTM D2112 — оценка окислительной стабильности ингибированных минеральных изоляционных масел
• ASTM D4742 — испытание моторных масел для бензиновых двигателей методом тонкопленочного поглощения кислорода (TFOUT)
• ASTM D7098 — определение окислительной стабильности смазочных материалов методом TFOUT с катализатором B
• IP 229 — относительная окислительная стабильность минеральных турбинных масел

Для предприятий Республики Беларусь и Российской Федерации прибор может использоваться при проведении испытаний согласно следующим государственным стандартам:

• ГОСТ Р 54676-2011 (ASTM D2272) — Масла смазочные. Метод определения окислительной стабильности во вращающемся сосуде под давлением
• ГОСТ 981-75 — Масла трансформаторные. Технические условия (ссылка на методы контроля окислительной стабильности)
• ГОСТ Р ЕН 590-2013 — Топливо дизельное (для сопутствующих испытаний)
• СТБ 1828-2008 — Масла моторные для двигателей внутреннего сгорания (Республика Беларусь)
• ГОСТ 9858-75 — Нефтепродукты. Методы определения окислительной стабильности



Конструктивные особенности и модификации

Линейка OilLab 570 представлена несколькими вариантами исполнения, отличающимися типом нагревательной среды и количеством рабочих позиций:

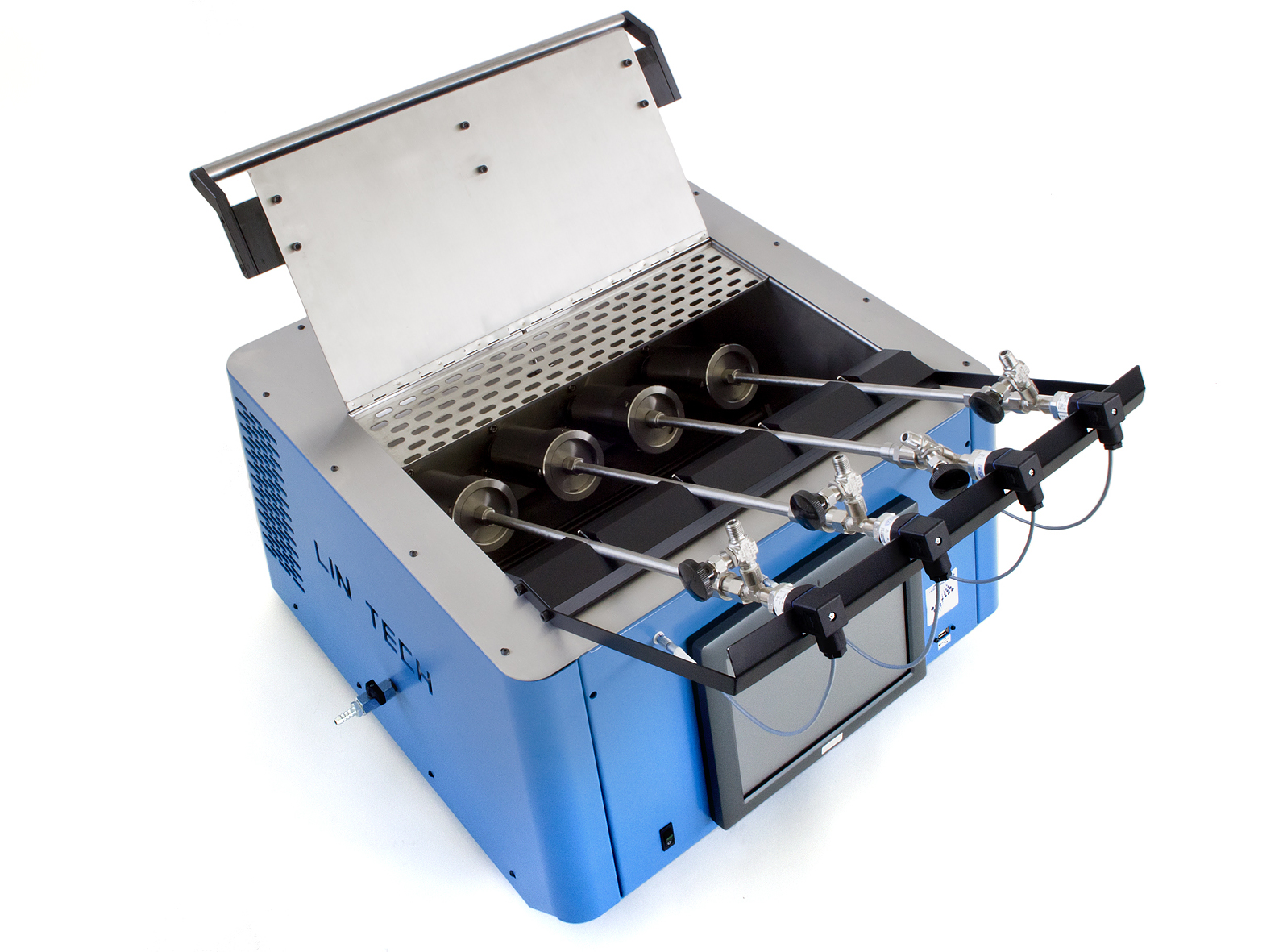

OilLab 570-SA — жидкостная баня на 4 позиции

Данная модификация оснащена массивной нержавеющей ванной объемом около 40 литров. Нагрев осуществляется двумя погружными элементами, обеспечивающими стабильность температуры с точностью ±0.1°C в диапазоне от комнатной до +199°C. Равномерность распределения тепла достигается за счет моторизированной системы перемешивания и защитной диффузионной решетки.

Четыре независимых двигателя обеспечивают вращение сосудов со скоростью 100 об/мин согласно требованиям ASTM. Каждая позиция имеет индивидуальную настройку скорости для упрощения калибровки. Конструкция предусматривает боковой сливной клапан для легкой замены рабочей жидкости.

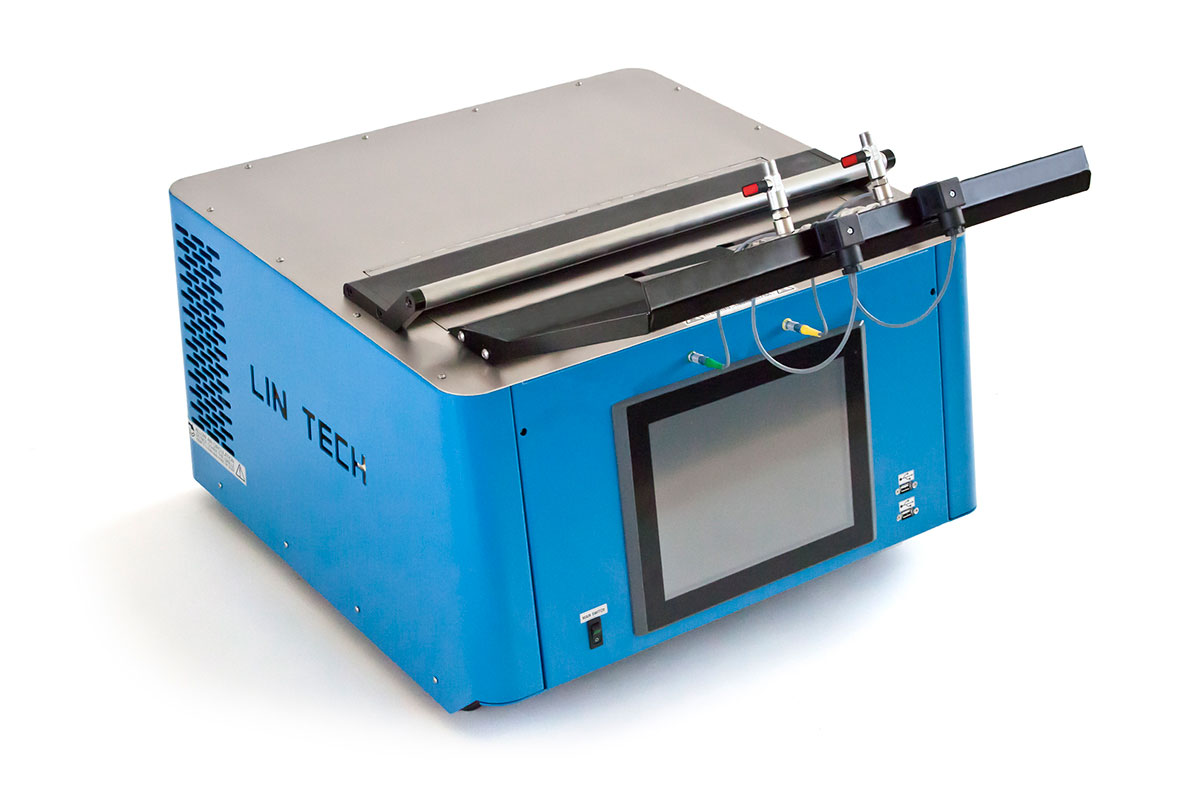

OilLab 570-2-SA — компактная версия на 2 позиции

Уменьшенная версия жидкостной бани сохраняет все технические преимущества четырехпозиционной модели, но предназначена для лабораторий с меньшим объемом анализируемых проб. Два независимых двигателя позволяют проводить параллельные испытания с разными параметрами или образцами.

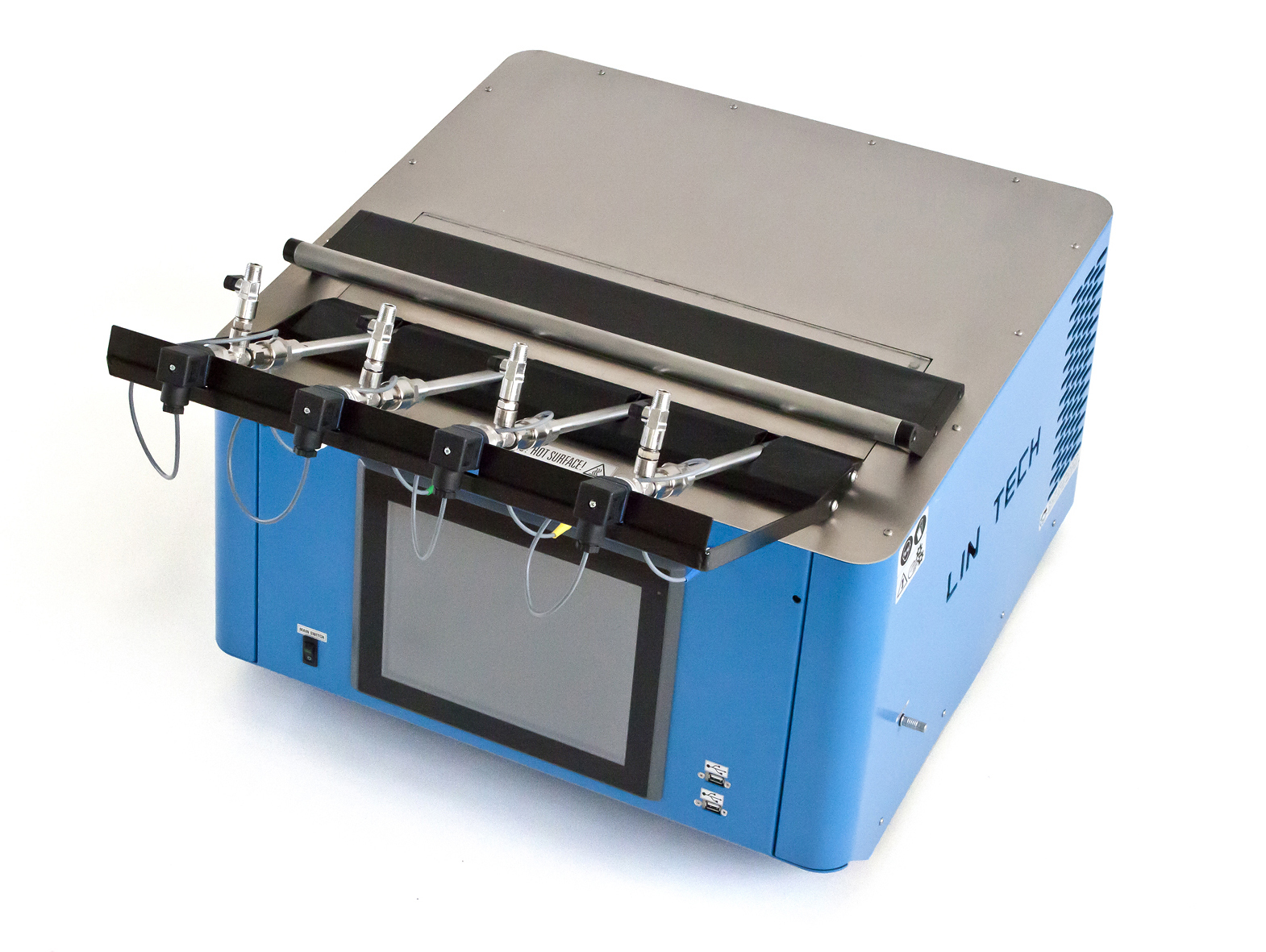

OilLab 570-D — сухая баня на 4 позиции

Альтернативный вариант без использования жидкого теплоносителя. Нагрев осуществляется через массивный сухой блок из нержавеющей стали, расположенный под углом 30 градусов. Такая конструкция исключает необходимость замены силиконового масла и упрощает обслуживание. Тепловое распределение оптимизировано по всей длине ячейки нагревательными элементами.



Система управления и программное обеспечение

Все модификации OilLab 570 оснащены встроенным сенсорным панельным компьютером с TFT/LCD дисплеем диагональю 12 дюймов. Разрешение экрана составляет 1024×768 пикселей с поддержкой 16 миллионов цветов. Устройство имеет жесткий диск объемом 40 Гб и два USB-порта для подключения периферийных устройств.

Специализированное программное обеспечение выполняет следующие функции:

• Независимое управление двигателями вращения цилиндров
• Контроль температуры бани через датчик PT100 класса A с отображением в градусах Цельсия или Фаренгейта
• Защита от перегрева с аварийной сигнализацией
• Мониторинг давления в реальном времени с отображением в барах, psi или килопаскалях
• Пять предустановленных методов продолжительностью 12, 24, 48, 96 и 192 часа
• Построение графиков изменения давления во времени
• Экспорт результатов в форматах XLS и JPG
• Функция калибровки оборудования



Автоматические сосуды высокого давления и комплектующие

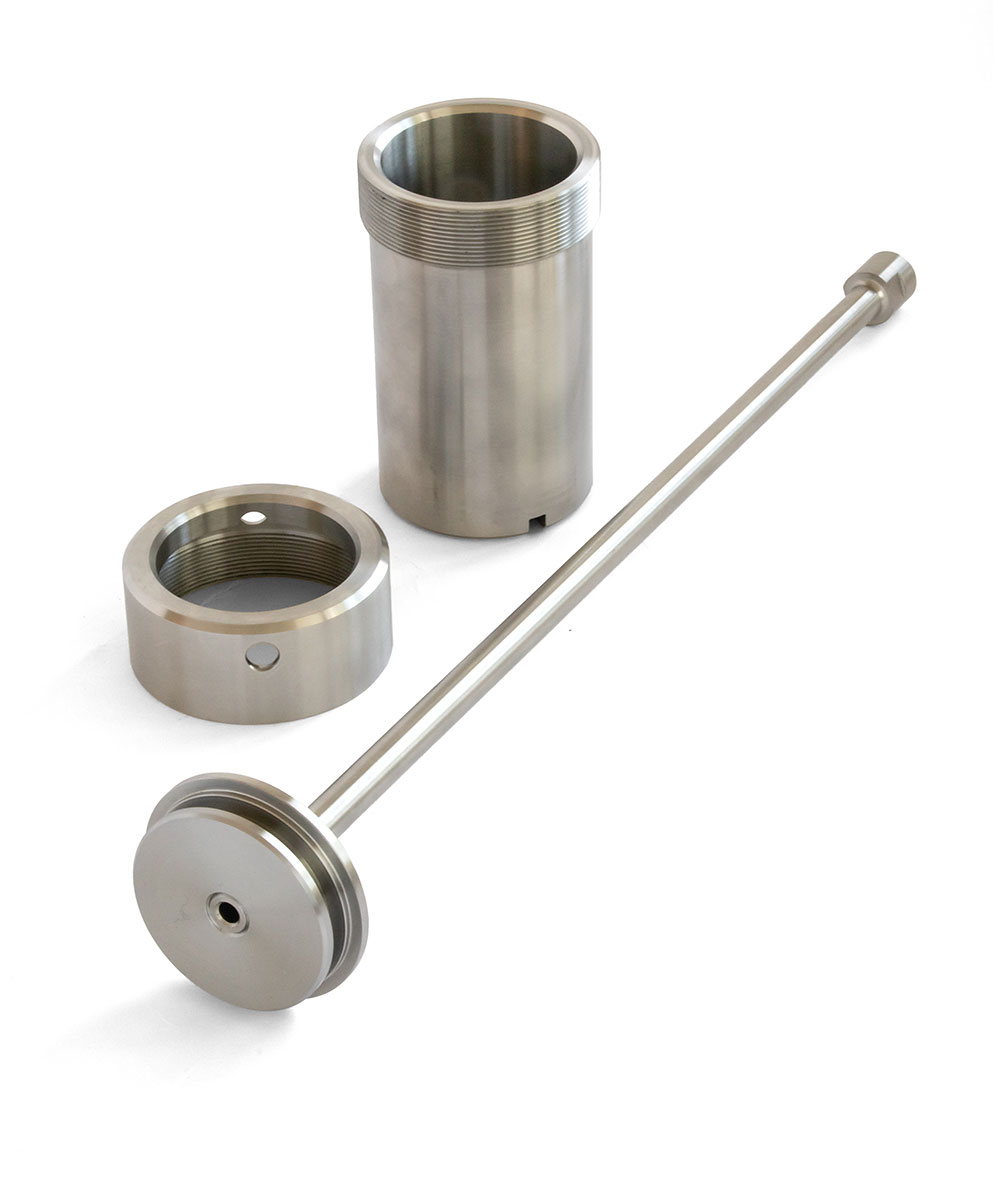

Ключевым элементом системы являются автоматические сосуды RPVOT, изготовленные из высококачественной коррозионностойкой нержавеющей стали. Конструкция включает уплотнительные кольца для штока и крышки, калиброванный шток из нержавеющей стали и игольчатый клапан для подачи и сброса давления.

Сосуды оснащены датчиком давления в диапазоне 0-16 бар и имеют резьбовое соединение ¼ дюйма для подключения манометра. Такая конструкция обеспечивает герметичность и безопасность проведения испытаний при высоких давлениях кислорода.

Для обеспечения корректной работы жидкостных версий анализатора требуется использование специального теплоносителя. Силиконовое масло с вязкостью приблизительно 350 мм²/с при температуре 25°C является оптимальным выбором благодаря своей термической стабильности. Для первоначального заполнения ванны объемом 40 литров необходимо приобрести две канистры по 20 литров каждая.



Расходные материалы и аксессуары для различных методов

Для проведения испытаний по разным стандартам требуется специфический набор расходных материалов:



Комплектация для ASTM D2112 (изоляционные масла)

• Стеклянный контейнер для образца объемом 175 мл
• Крышка из PTFE (упаковка 10 штук)
• Прижимная пружина из нержавеющей стали
• Медный проволочный катализатор длиной 3 метра (упаковка 5 штук)
• Карбидокремниевая бумага зернистостью 100 грит (упаковка 100 листов)
• Термометр ASTM 96C



Комплектация для ASTM D2272 (турбинные масла)

• Стеклянный контейнер для образца объемом 175 мл
• Крышка из PTFE с 4 отверстиями (упаковка 10 штук)
• Прижимная пружина из нержавеющей стали
• Медный проволочный катализатор длиной 3 метра (упаковка 5 штук)
• Карбидокремниевая бумага зернистостью 100 грит (упаковка 100 листов)
• Термометр IP 37C



Комплектация для ASTM D4742 и D7098 (моторные масла TFOUT)

• Стеклянный контейнер специального типа
• Крышка из PTFE с 1 отверстием (упаковка 10 штук)
• Прижимная пружина из нержавеющей стали
• Алюминиевая вставка из сплава 2024
• Термометр ASTM 102C / IP 83C



Дополнительные принадлежности для повышения эффективности работы

Для оптимизации лабораторных процессов предусмотрены различные вспомогательные устройства.

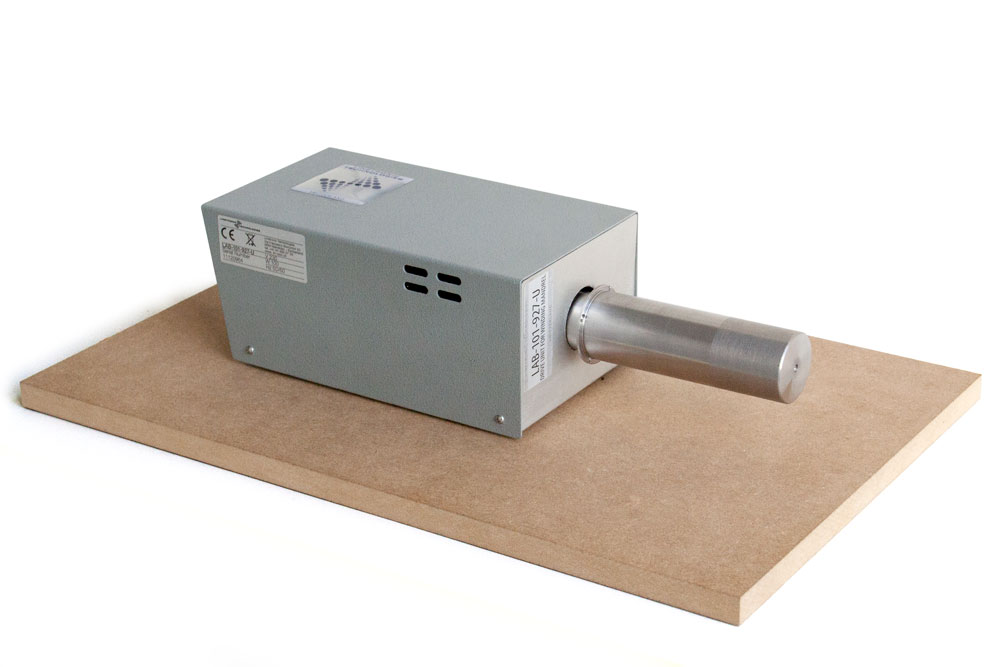

Электрическая оправка для намотки медного катализатора позволяет быстро и точно формировать спираль требуемой геометрии. Устройство монтируется на прочном основании с возможностью крепления к рабочему столу.

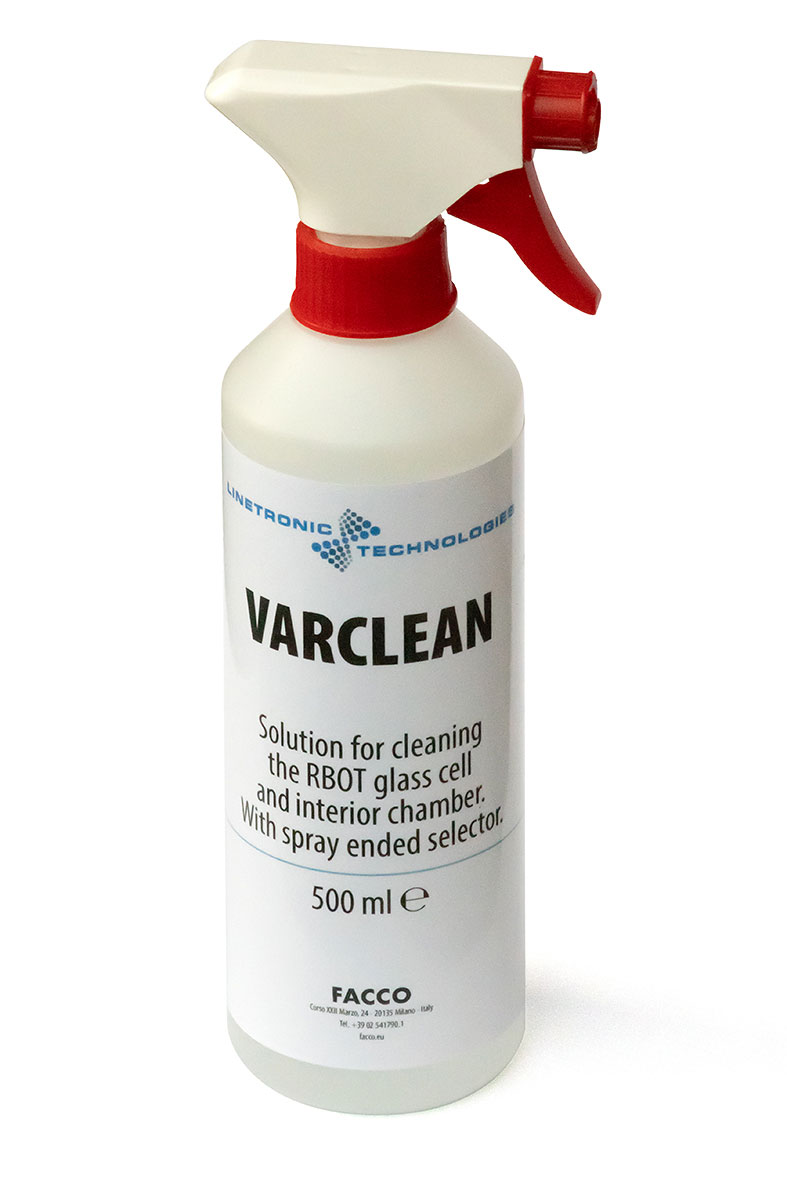

Раствор Linetronic Varclean предназначен для очистки стеклянных ячеек RBOT и внутренней камеры сосудов. Средство поставляется в емкости 500 мл с распылителем для удобного нанесения.

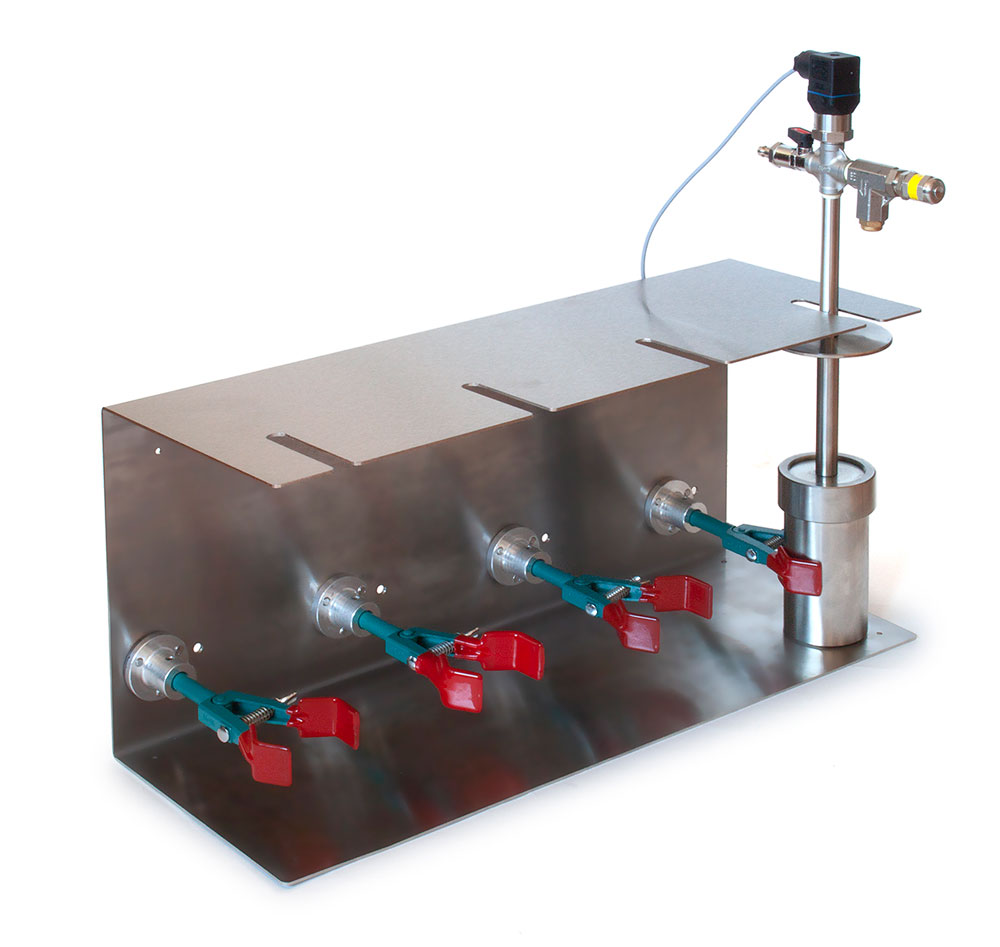

Стойка для сосудов на 4 позиции облегчает процесс сборки и разборки аппаратуры, включая специальный ключ для демонтажа.

Комплект LAB-O2-transfer kit обеспечивает быстрое подключение кислорода через разъемное соединение. Комплект включает расширяемую полиуретановую трубку минимальной длиной 1.6 метра. Медная проволока диаметром 1.6 мм доступна в катушках по 500 грамм (около 28 метров) и 5000 грамм (около 280 метров).



Контроль качества и верификация производительности

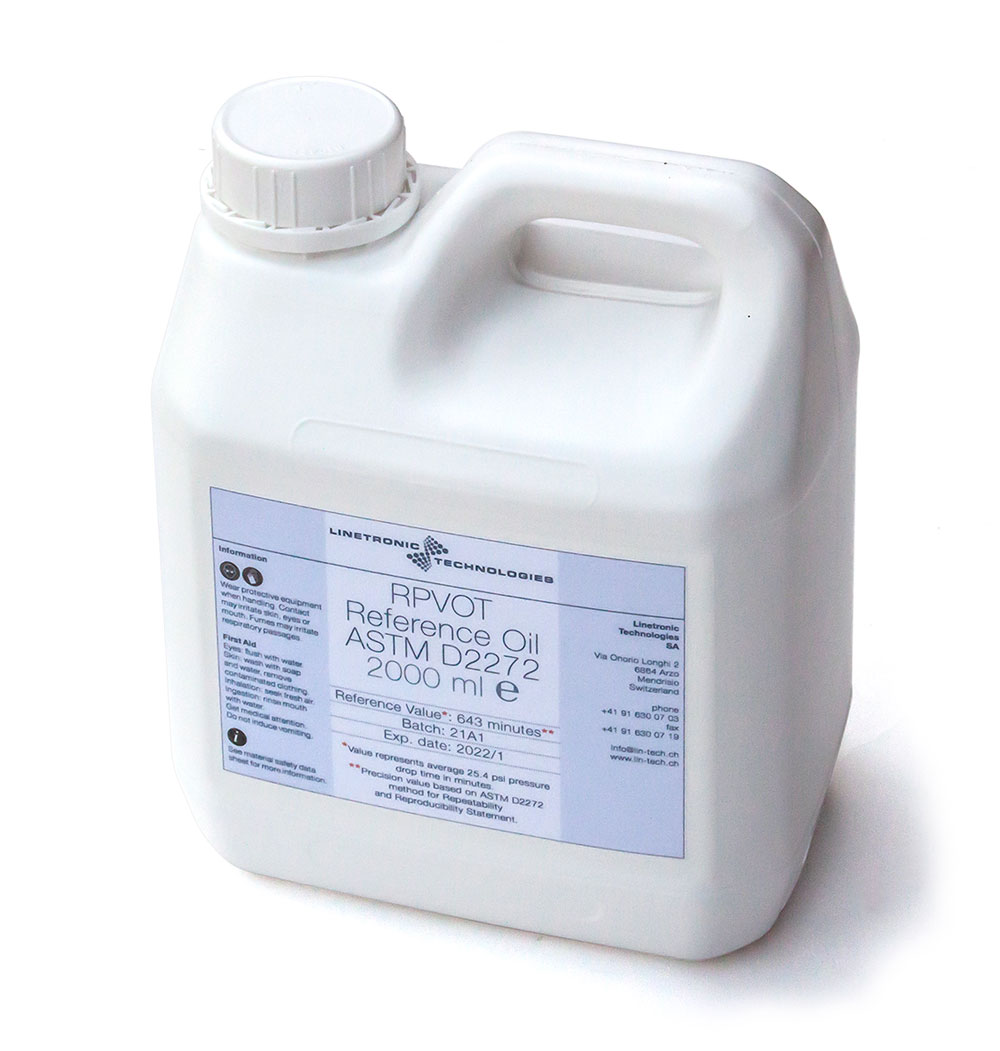

Для проверки корректности работы прибора используются эталонные жидкости RBOT с известными значениями окислительной стабильности. Доступны два варианта референсных материалов: с временем окисления примерно 643 минуты и 1100 минут соответственно. Объем каждой емкости составляет около 2000 мл.

Регулярное использование эталонов позволяет подтвердить соответствие прибора заявленным характеристикам и обеспечить воспроизводимость результатов между различными лабораториями. Это особенно важно при проведении арбитражных испытаний и сертификации продукции.



Технические характеристики и энергопотребление

Все модификации анализатора работают от сети переменного тока 230 В или 115 В с частотой 50/60 Гц. Потребляемая мощность составляет 2000 Вт. Габаритные размеры прибора равны 70×85×60 см. Масса пустой жидкостной бани составляет 60 кг, сухой версии — 70 кг.

Корпус выполнен из компактной конструкции, покрытой антикислотными эпоксидными материалами для защиты от агрессивных сред. Верхняя часть изготовлена из нержавеющей стали для удобства очистки и оснащена термостойкой ручкой для открывания и закрывания порта бани.



Преимущества автоматизации процесса испытаний

Внедрение автоматизированной системы OilLab 570 существенно повышает эффективность лабораторных исследований. Независимое управление каждым двигателем позволяет одновременно проводить испытания разных типов масел или сравнивать образцы с различными добавками.

Цифровая регистрация данных исключает ошибки ручного ввода и обеспечивает полное документирование процесса. Возможность экспорта в электронные таблицы упрощает статистическую обработку результатов и подготовку отчетов. Графическое отображение динамики давления помогает визуально оценить характер окисления и выявить аномалии.

Высокая температурная стабильность ±0.1°C гарантирует воспроизводимость результатов и соответствие строгим требованиям международных стандартов. Точный контроль параметров критически важен для сравнительных испытаний и разработки новых рецептур смазочных материалов.



Области практического применения

Анализатор OilLab 570 востребован в различных секторах промышленности. Энергетические компании используют прибор для мониторинга состояния турбинных масел в паровых и газовых турбинах. Своевременное выявление снижения окислительной стабильности позволяет предотвратить образование шлама и лаковых отложений, продлить срок службы оборудования.

Производители трансформаторного масла применяют метод ASTM D2112 для контроля качества изоляционных жидкостей. Стабильность к окислению напрямую влияет на диэлектрические свойства и надежность высоковольтного оборудования. Автопроизводители и производители присадок оценивают моторные масла по методу TFOUT для прогнозирования поведения смазки в условиях высоких температур двигателя.

Нефтеперерабатывающие заводы используют анализатор для контроля качества базовых масел и готовых композиций. Лаборатории независимого тестирования проводят арбитражные испытания для разрешения спорных ситуаций между поставщиками и потребителями смазочных материалов.
