Автоматический анализатор окислительной стабильности OilLab 525

Назначение и область применения прибора OilLab 525

Автоматический анализатор OilLab 525 представляет собой современное лабораторное оборудование для оценки окислительной стабильности различных видов углеводородного топлива и смазочных материалов. Прибор разработан для проведения ускоренных испытаний в условиях повышенного давления кислорода и температуры, что позволяет прогнозировать поведение продуктов при длительном хранении и эксплуатации. Основная сфера применения включает нефтеперерабатывающие заводы, лаборатории контроля качества, научно-исследовательские институты и предприятия авиационной отрасли. Устройство обеспечивает точное определение склонности топлив к образованию смол и отложений, а также оценку сопротивления смазочных пластичных материалов окислению.

Поддерживаемые международные стандарты и методики испытаний

Прибор сертифицирован для работы по ряду авторитетных международных стандартов:

• ASTM D525 - метод определения окислительной стабильности бензина методом индукционного периода. Стандарт охватывает определение стабильности готового бензина в условиях ускоренного окисления.
• ASTM D873 - стандартный метод испытания окислительной стабильности авиационных топлив методом потенциального остатка. Применяется для поршневых, турбинных и реактивных двигателей.
• ASTM D942 - метод определения устойчивости смазочных пластичных материалов к окислению методом сосуда под давлением кислорода. Испытания проводятся в статических условиях при повышенной температуре.
• EN ISO 7536 - европейский стандарт, эквивалентный ASTM D525, для определения окислительной стабильности бензина.
• IP 40 - британский институт нефти, методика аналогична ASTM D525.

Соответствие российским и белорусским нормативным документам:

• ГОСТ Р ЕН ИСО 7536 (Россия) - Бензины автомобильные. Определение окислительной стабильности методом индукционного периода.
• ГОСТ 4039 (Беларусь, Россия) - Масла моторные. Метод определения термоокислительной стабильности.
• ГОСТ 11028 (Россия) - Топлива авиационные. Метод определения термоокислительной стабильности.
• СТБ ISO 7536 (Беларусь) - Бензины. Определение окислительной стабильности.

Конструктивные особенности и модификации прибора

Производитель предлагает три основные конфигурации анализатора, каждая из которых оптимизирована для определенных задач и объемов тестирования.

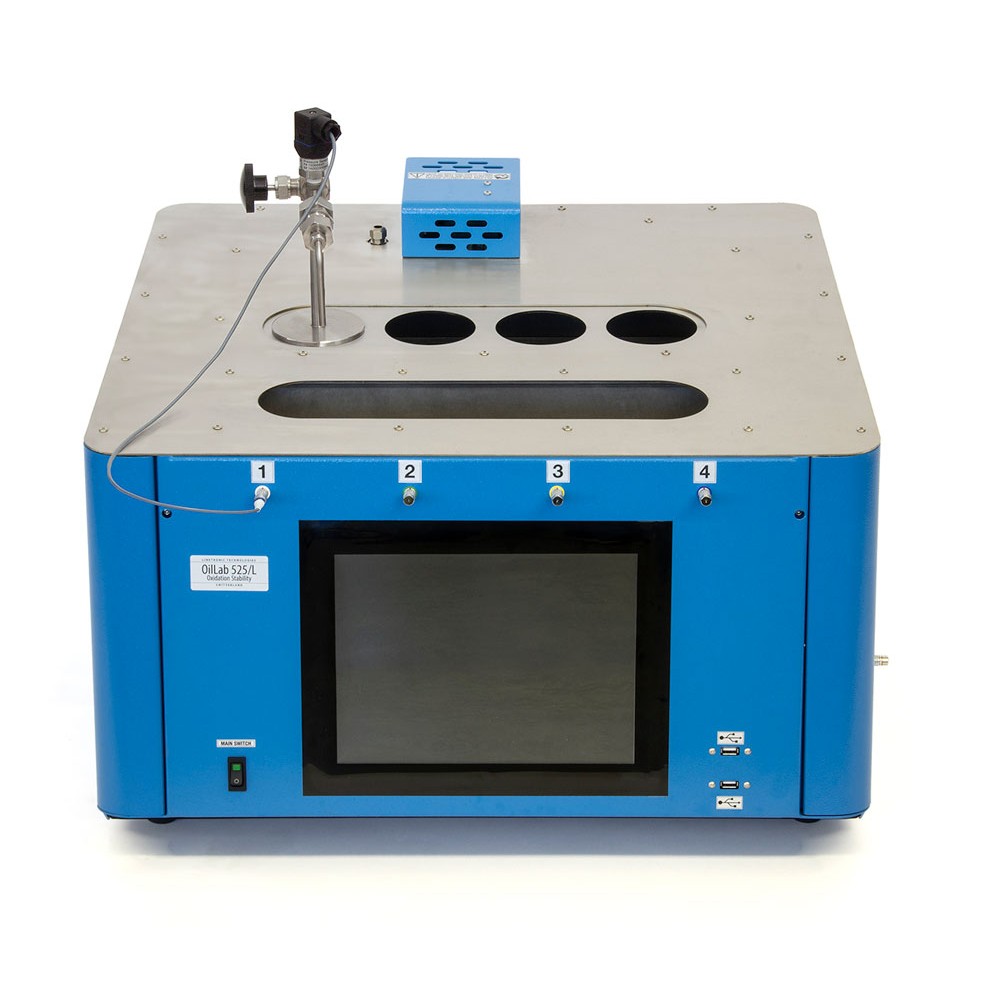

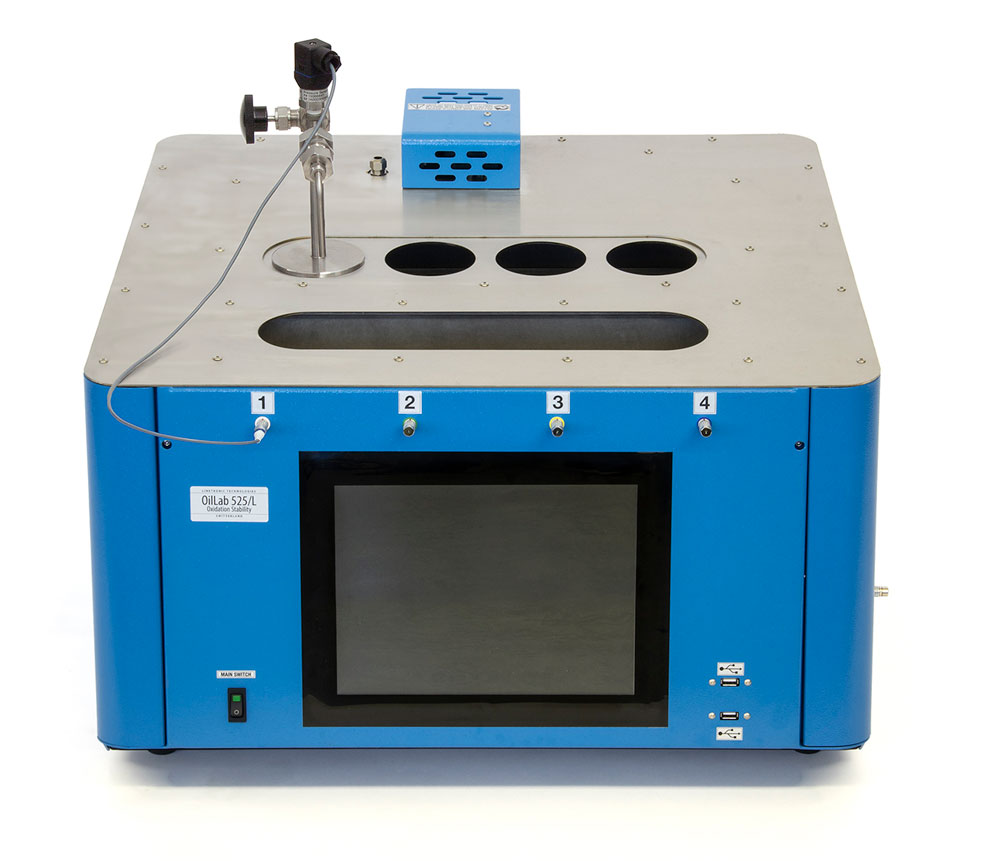

Жидкостная версия OilLab 525/L

Данная модификация оснащена термостатирующей ванной жидкостного типа объемом около 40 литров. Корпус ванны выполнен из нержавеющей стали и имеет теплоизоляцию для минимизации тепловых потерь. Для обеспечения равномерности температуры по всему объему предусмотрен двигатель перемешивания. Ключевые конструктивные элементы:

• Верхняя крышка из нержавеющей стали с четырьмя отверстиями для размещения испытательных ячеек. Неиспользуемые позиции закрываются специальными крышками, предотвращающими утечку тепла.
• Переднее открывание корпуса позволяет удобно извлекать ячейки после завершения теста для охлаждения и слива рабочей среды через боковой дренажный кран.
• Электрические нагреватели защищены двойным дном из нержавеющей стали, что повышает безопасность и долговечность оборудования.
• Компактная конструкция покрыта антикислотными эпоксидными материалами для защиты от агрессивных сред.

Габаритные размеры составляют 66 см в ширину, 60 см в глубину и 45 см в высоту. Вес устройства - 45 кг. Потребляемая мощность достигает 1600 Вт при питании 220 В или 115 В с частотой 50/60 Гц.

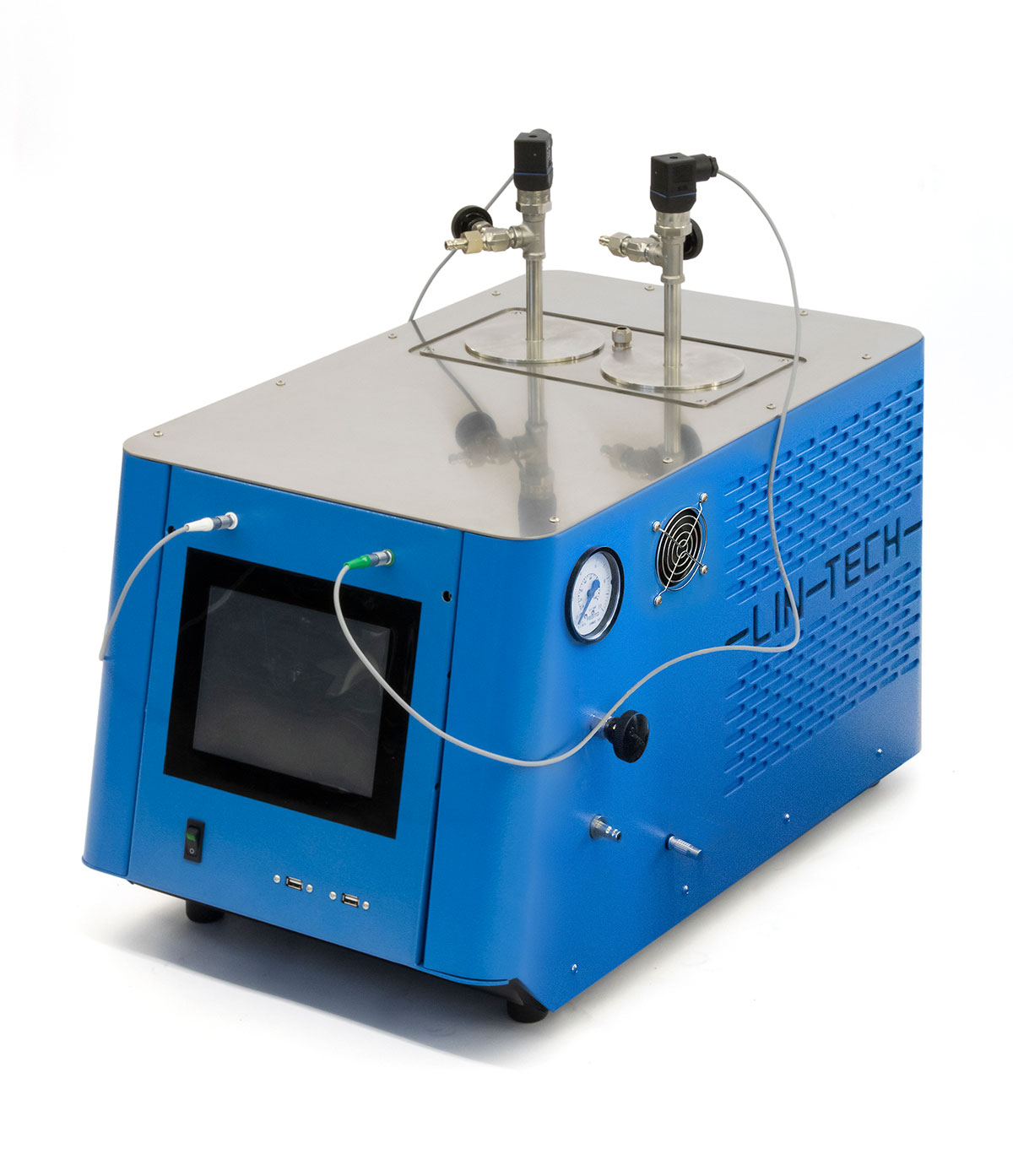

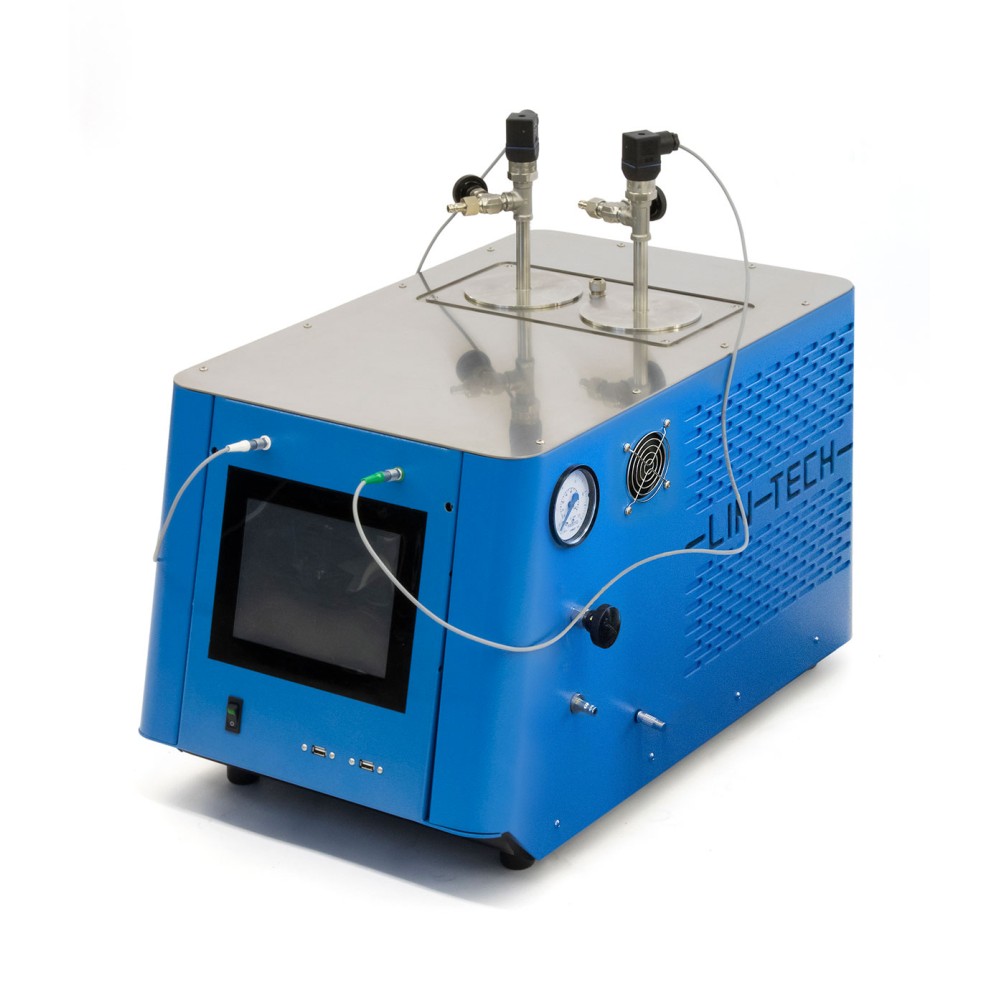

Сухая версия на две позиции OilLab 525/ST-2

Эта модификация использует сухую алюминиевую ванну с глубоким покрытием и многосекционными электрическими нагревателями. Такая конструкция обеспечивает высокую однородность и стабильность температуры без использования жидкого теплоносителя. Особенности конструкции:

• Одиночная алюминиевая сухая ванна с теплоизоляцией.
• Верхняя крышка с двумя отверстиями для испытательных ячеек из нержавеющей стали.
• Заднее подключение позволяет соединить прибор с внешней линией подачи кислорода, что является обязательным требованием для данной версии.
• Система заполнения кислородом включает ручной игольчатый клапан, аналоговый манометр и заполняющую трубку.

Размеры прибора: ширина 34 см, глубина 60 см, высота 45 см. Вес составляет 28 кг. Энергопотребление зависит от напряжения сети: 1200 Вт при 220 В и 900 Вт при 115 В.

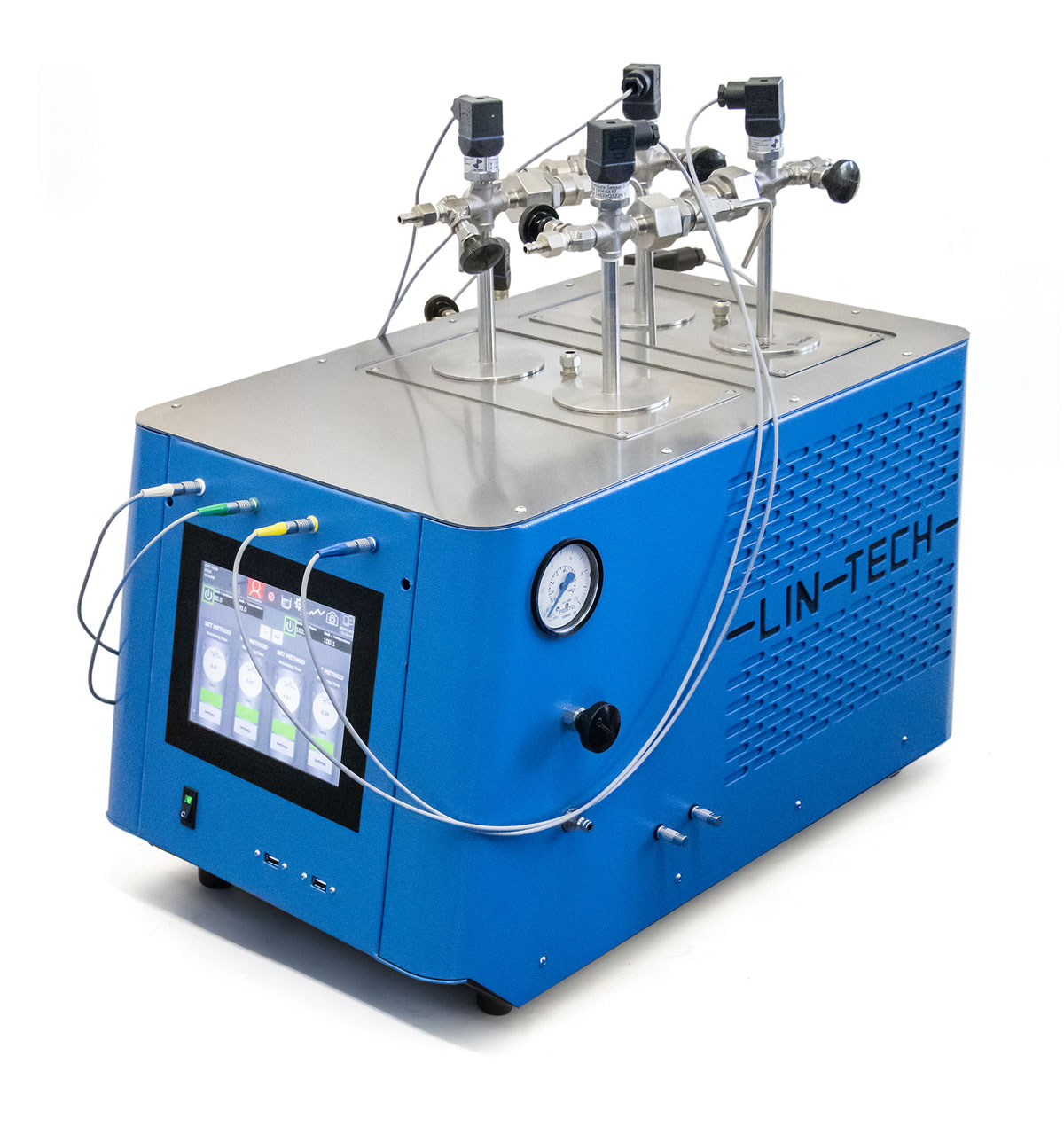

Сухая версия на четыре позиции OilLab 525/ST-4

Увеличенная модификация сухой ванны с двойной алюминиевой конструкцией и четырьмя рабочими позициями. Переднее открывание корпуса облегчает размещение ячеек после теста для их охлаждения. Технические параметры:

• Двойная алюминиевая сухая ванна с многосекционными нагревателями.
• Возможность установки двух независимых температурных режимов для разных групп ячеек.
• Те же габариты, что и у двухпозиционной версии: 34×60×45 см.
• Вес увеличен до 38 кг.
• Потребляемая мощность: 2400 Вт при 220 В и 1800 Вт при 115 В.

Программное обеспечение Linetronic Management

Все модификации прибора управляются через интеллектуальную систему Linetronic Management, которая обеспечивает полный контроль над процессом испытаний и обработку результатов.

Интерфейс и дисплей

Жидкостная версия оснащена 12-дюймовым TFT-дисплеем с высокой яркостью 800 кд/м² и разрешением 1024×768 пикселей. Сухие версии используют 8-дюймовый дисплей с аналогичными характеристиками яркости и разрешения. Сенсорный экран обеспечивает удобное управление всеми функциями прибора.

Функциональные возможности программного обеспечения

Система управления предоставляет широкий спектр возможностей:

• Предустановленные настройки для методов ASTM D525, D873 и D942, а также возможность пользовательской настройки параметров анализа.
• Установка температуры ванны с контролем через датчик PT100 класса A с точностью 0,1°C. Температура может задаваться автоматически в соответствии с выбранным методом или вручную.
• Меню калибровки с возможностью калибровки до 100 точек.
• Браузер результатов для просмотра истории испытаний.
• Двухуровневая защита паролем для разграничения доступа операторов и администраторов.
• Память для хранения более 60 000 результатов анализов.
• Два USB-порта для подключения мыши, клавиатуры и обновления программного обеспечения.
• Порт RJ45 Ethernet для подключения к локальной сети и системам LIMS (Laboratory Information Management System).
• Встроенный звуковой сигнал для уведомления об окончании теста или возникновении ошибок.

Мониторинг и запись данных в реальном времени

Специализированное программное обеспечение обеспечивает непрерывный мониторинг процесса испытания:

• Отображение давления в различных единицах измерения: бар, psi, килопаскали.
• Построение графиков изменения давления в режиме реального времени во время проведения теста.
• Автоматическое определение недействительных тестов в случае утечки давления.
• Экспорт файлов результатов в форматах .xls, .pdf и .jpg для дальнейшей обработки и архивирования.

Система контроля температуры

Температурный диапазон прибора составляет от окружающей среды до +150°C (+302°F). Контроль осуществляется с помощью высокоточного датчика PT100 класса A, обеспечивающего точность измерений 0,1°C. Это критически важно для воспроизводимости результатов согласно требованиям стандартов ASTM и ISO.

Система подачи и контроля кислорода

Для создания необходимых условий окисления прибор оснащен системой работы с кислородом:

• Аналоговый манометр для визуального контроля давления.
• Игольчатый клапан для точной регулировки потока газа.
• Система отбора проб кислорода.
• В сухих версиях предусмотрено заднее подключение к внешней линии кислорода.

Аксессуары и испытательные сосуды для ASTM D525 и D873

Для проведения испытаний по методам определения стабильности бензина и авиационного топлива используются специализированные сосуды высокого давления.

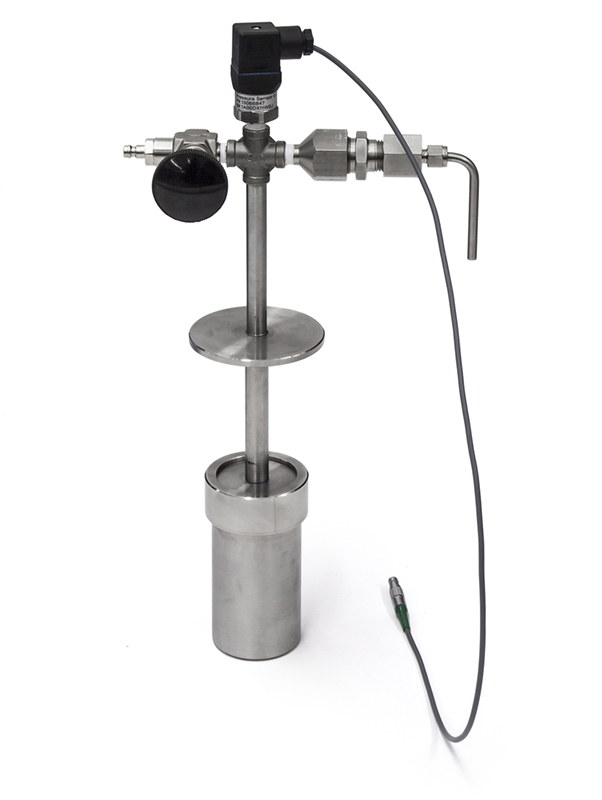

Сосуд окисления с разрывной мембраной (арт. 1000183)

Комплектация включает:

• Резьбовую подвесную крышку для герметичного закрытия.
• Шток с наполнительным стержнем и монтажным фланцем.
• Игольчатый клапан для продувки, повышения давления и сброса давления кислорода.
• Стеклянный контейнер для образца со стеклянной крышкой.
• Комплект разрывной мембраны, настроенной на 15 бар.
• Датчик давления (трансдьюсер).

Внутренняя поверхность сосуда легко очищается для предотвращения коррозии. Резьбовое соединение крышки и корпуса обеспечивает надежную герметизацию.

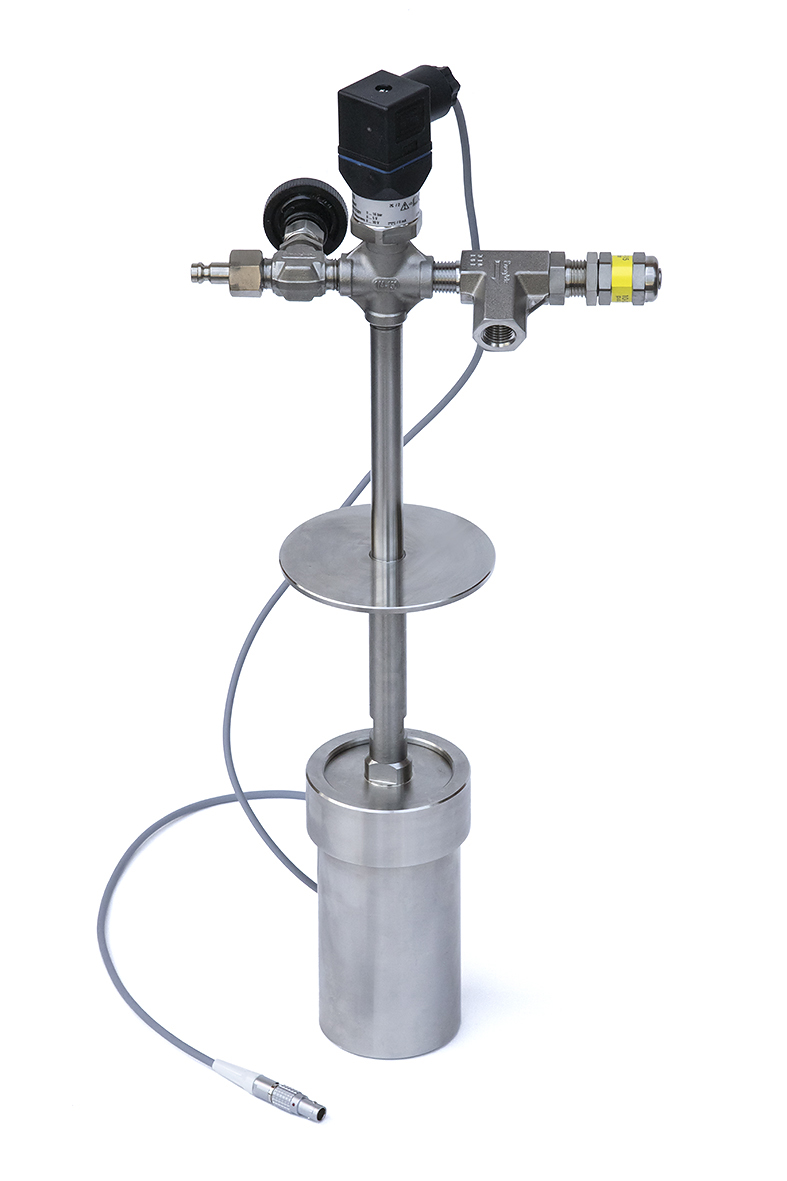

Сосуд окисления с перезагружаемым предохранительным клапаном (арт. 1000536)

Альтернативная конфигурация с теми же основными элементами, но вместо разрывной мембраны используется перезагружаемый предохранительный клапан, настроенный на 15 бар. Это решение более экономично в долгосрочной перспективе, так как не требует замены после каждого срабатывания.

Расходные материалы и запасные части для ASTM D525 и D873

Для поддержания работоспособности оборудования доступны следующие комплектующие:

• Арт. 2487 - стеклянный контейнер для образца с крышкой, упаковка из 2 штук.
• Арт. 7064 - прокладка для сосуда, упаковка из 10 штук.
• Арт. 5432 - игольчатый клапан для продувки и сброса давления.
• Арт. 16433 - комплект разрывной мембраны на 15 бар (только для сосудов арт. 1000183 и 1000537).

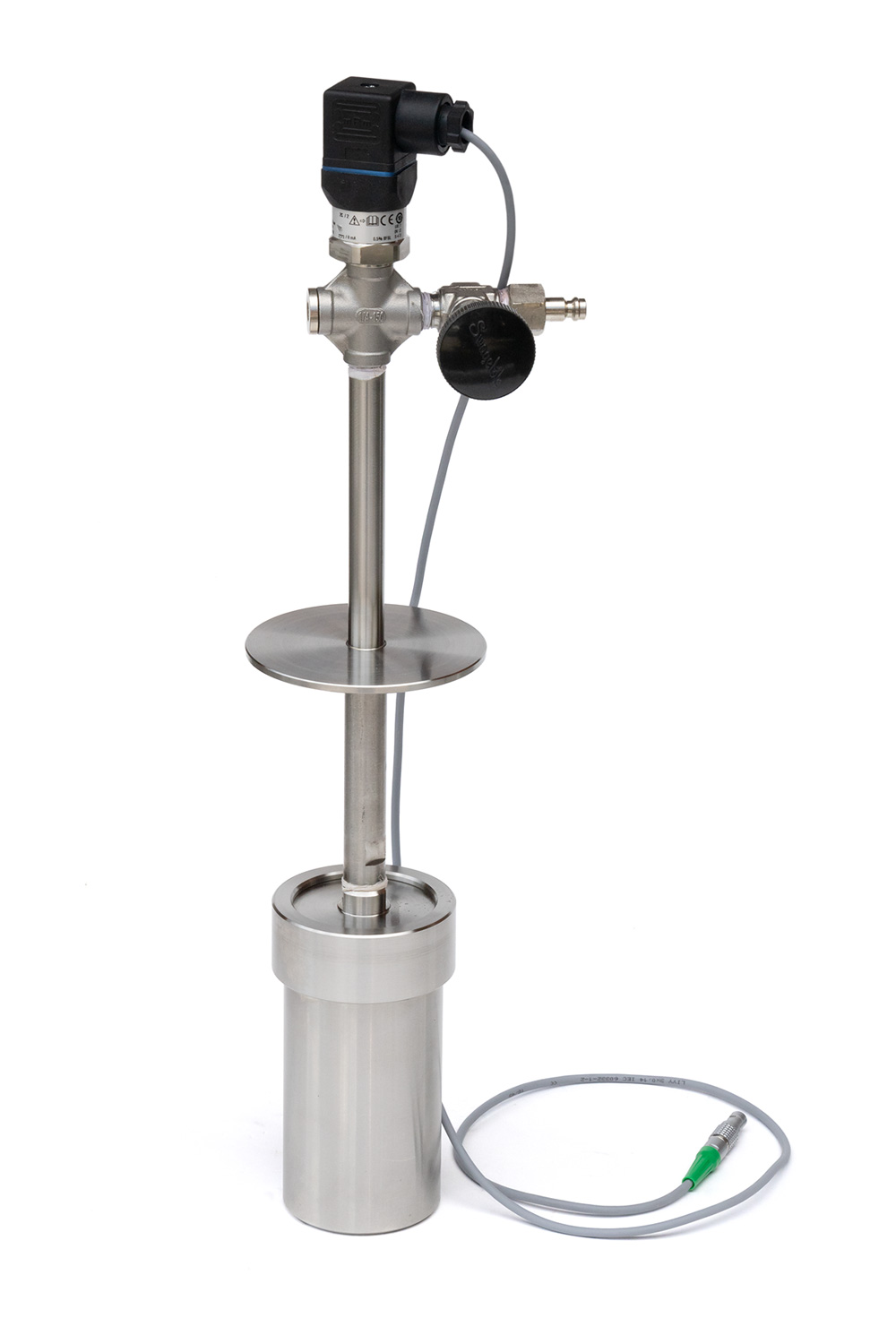

Аксессуары для испытаний по ASTM D942

Для определения окислительной стабильности смазочных пластичных материалов применяется специализированный сосуд Linetronic (арт. 15605-AUT). Комплектация сосуда для ASTM D942:

• Сосуд высокого давления из нержавеющей стали с резьбовым корпусом.
• Резьбовая подвесная крышка.
• Шток с монтажным фланцем.
• Игольчатый клапан для работы с кислородом.
• Держатель и стеклянные чашки для образцов.
• Датчик давления.

Запасные части для ASTM D942

• Арт. 5290 - держатель чашек на 5 мест, изготовлен из нержавеющей стали.
• Арт. 5292 - чашка для образца из стекла Pyrex®, диаметр 41 мм, упаковка из 5 штук.
• Арт. 7064 - прокладка для сосуда, упаковка из 10 штук.

Инструменты для калибровки и технического обслуживания

Для обеспечения точности измерений и поверки прибора доступен набор специализированного оборудования:

• Арт. 3013 - декадный магазин сопротивлений, симулятор PT100 для проверки системы контроля температуры.
• Арт. 3102 - комплект соединителей и кабелей.
• Арт. 3096 - цифровой термометр с ЖК-дисплеем для датчиков PT100 и PT1000. Разрешение 0,01°C, точность 0,01°C, диапазон измерений до +650°C.
• Арт. 3774 - датчик PT100 диаметром 3 мм, длиной 605 мм, с разъемом для замены или дополнительной установки.

Преимущества использования автоматического анализатора OilLab 525

Применение данного оборудования предоставляет ряд существенных преимуществ для лабораторий:

• Высокая степень автоматизации снижает влияние человеческого фактора на результаты испытаний.
• Возможность одновременного проведения нескольких тестов увеличивает производительность лаборатории.
• Точный контроль температуры с погрешностью 0,1°C обеспечивает соответствие строгим требованиям международных стандартов.
• Интеграция с системами LIMS через Ethernet-подключение упрощает управление лабораторными данными.
• Большой объем памяти для хранения результатов позволяет вести долгосрочный архив испытаний.
• Графическое отображение давления в реальном времени дает возможность визуально контролировать ход реакции окисления.
• Автоматическое определение утечек предотвращает получение недостоверных результатов.
• Удобный экспорт данных в распространенные форматы облегчает подготовку отчетов и статистическую обработку.

Принцип работы метода определения окислительной стабильности

Методика испытаний основана на воздействии на образец топлива или смазочного материала повышенного давления кислорода и температуры. В процессе испытания происходит реакция окисления углеводородов, которая приводит к изменению давления в замкнутом объеме. Для бензина по ASTM D525 определяется индукционный период - время от начала нагрева до момента резкого падения давления, что свидетельствует о начале интенсивного окисления. Чем дольше индукционный период, тем выше стабильность топлива при хранении. Для авиационных топлив по ASTM D873 оценивается потенциал остатка - количество смолистых веществ, образующихся после испарения топлива после окислительного старения. Этот показатель критически важен для безопасности полетов, так как отложения могут засорять топливные системы двигателей. Для смазочных пластичных материалов по ASTM D942 измеряется поглощение кислорода образцом в течение определенного времени. Снижение давления указывает на количество кислорода, вступившего в реакцию с компонентами смазки, что характеризует ее устойчивость к окислению при высоких температурах.

Требования безопасности при работе с прибором

Работа с оборудованием, использующим кислород под давлением, требует соблюдения строгих мер предосторожности:

• Необходимо использовать только чистый кислород технической чистоты, рекомендованной стандартами.
• Регулярно проверять целостность прокладок и уплотнений сосудов высокого давления.
• Своевременно заменять разрывные мембраны или проверять работу предохранительных клапанов.
• Обеспечить хорошую вентиляцию помещения для предотвращения накопления паров испытуемых веществ.
• Использовать средства индивидуальной защиты при работе с химическими веществами.
• Не превышать максимальное рабочее давление, указанное в технических характеристиках сосудов.
• Регулярно проводить калибровку датчиков температуры и давления для обеспечения точности измерений.

Области практического применения результатов испытаний

Данные, полученные с помощью анализатора OilLab 525, используются для решения различных практических задач:

• Контроль качества готовой продукции на нефтеперерабатывающих заводах перед отгрузкой потребителям.
• Оценка эффективности антиоксидантных присадок при разработке новых рецептур топлив и смазок.
• Прогнозирование срока хранения топлив в резервуарах и топливных системах транспортных средств.
• Сертификация авиационных топлив для допуска к использованию в гражданской и военной авиации.
• Исследование деградации смазочных материалов в условиях высоких температур и нагрузок.
• Разработка технических регламентов и стандартов на новые виды моторных топлив.
• Арбитражные испытания при возникновении споров о качестве поставляемой продукции.

Сравнение жидкостной и сухой версий термостатов

Выбор между жидкостной и сухой модификациями зависит от специфики лаборатории и требований к испытаниям. Жидкостная ванна обеспечивает превосходную однородность температуры благодаря циркуляции теплоносителя. Однако она требует регулярного обслуживания: контроля уровня жидкости, периодической замены теплоносителя, очистки от возможных загрязнений. Жидкостная версия занимает больше места и имеет больший вес. Сухая ванна более компактна и не требует обслуживания теплоносителя. Нагрев происходит быстрее, так как нет необходимости прогревать большой объем жидкости. Однако достижение идеальной однородности температуры сложнее, чем в жидкостной системе. Сухие версии требуют обязательного подключения к внешней линии кислорода, тогда как жидкостная модель может работать автономно. Для лабораторий с высоким объемом испытаний предпочтительна четырехпозиционная версия, позволяющая параллельно проводить несколько тестов. Для небольших лабораторий или учебных целей достаточно двухпозиционной модификации.

Интеграция с лабораторными информационными системами

Наличие порта Ethernet и поддержка протоколов обмена данными позволяют интегрировать анализатор OilLab 525 в современные лабораторные информационные системы. Это обеспечивает:

• Автоматическую передачу результатов испытаний в центральную базу данных.
• Удаленный мониторинг хода испытаний операторами и руководителями.
• Автоматическое формирование сертификатов испытаний и протоколов.
• Отслеживание статуса приборов и планирование технического обслуживания.
• Статистический анализ больших массивов данных для выявления тенденций в качестве продукции.

Перспективы развития методов определения окислительной стабильности

Методы ASTM D525, D873 и D942 остаются золотым стандартом в отрасли уже несколько десятилетий. Однако развитие технологий производства топлив и появление новых видов биотоплив требуют постоянного совершенствования методик испытаний. Современные тенденции включают:

• Разработку ускоренных методов тестирования для сокращения времени испытаний.
• Внедрение спектроскопических методов анализа для более детальной характеристики продуктов окисления.
• Создание комбинированных методов, учитывающих одновременно термическое и окислительное воздействие.
• Адаптацию существующих стандартов для тестирования биодизельного топлива и его смесей с традиционным дизельным топливом.
• Развитие методов in-situ мониторинга процессов окисления в реальных условиях эксплуатации двигателей.

Автоматические анализаторы типа OilLab 525, оснащенные современным программным обеспечением и высокоточными датчиками, обеспечивают необходимую базу для внедрения этих инноваций и поддержания высокого уровня контроля качества нефтепродуктов.
