Автоматический анализатор низкотемпературных свойств NewLab X

Концепция модульной универсальной платформы

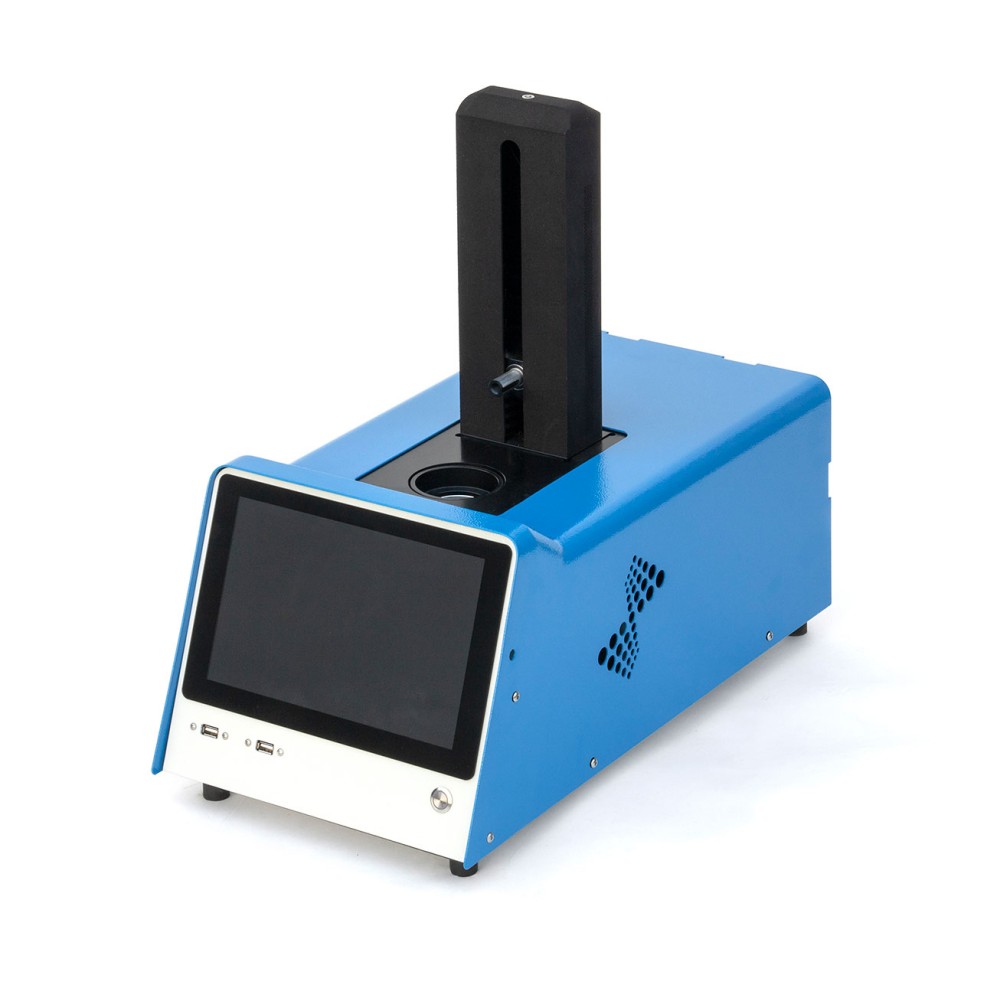

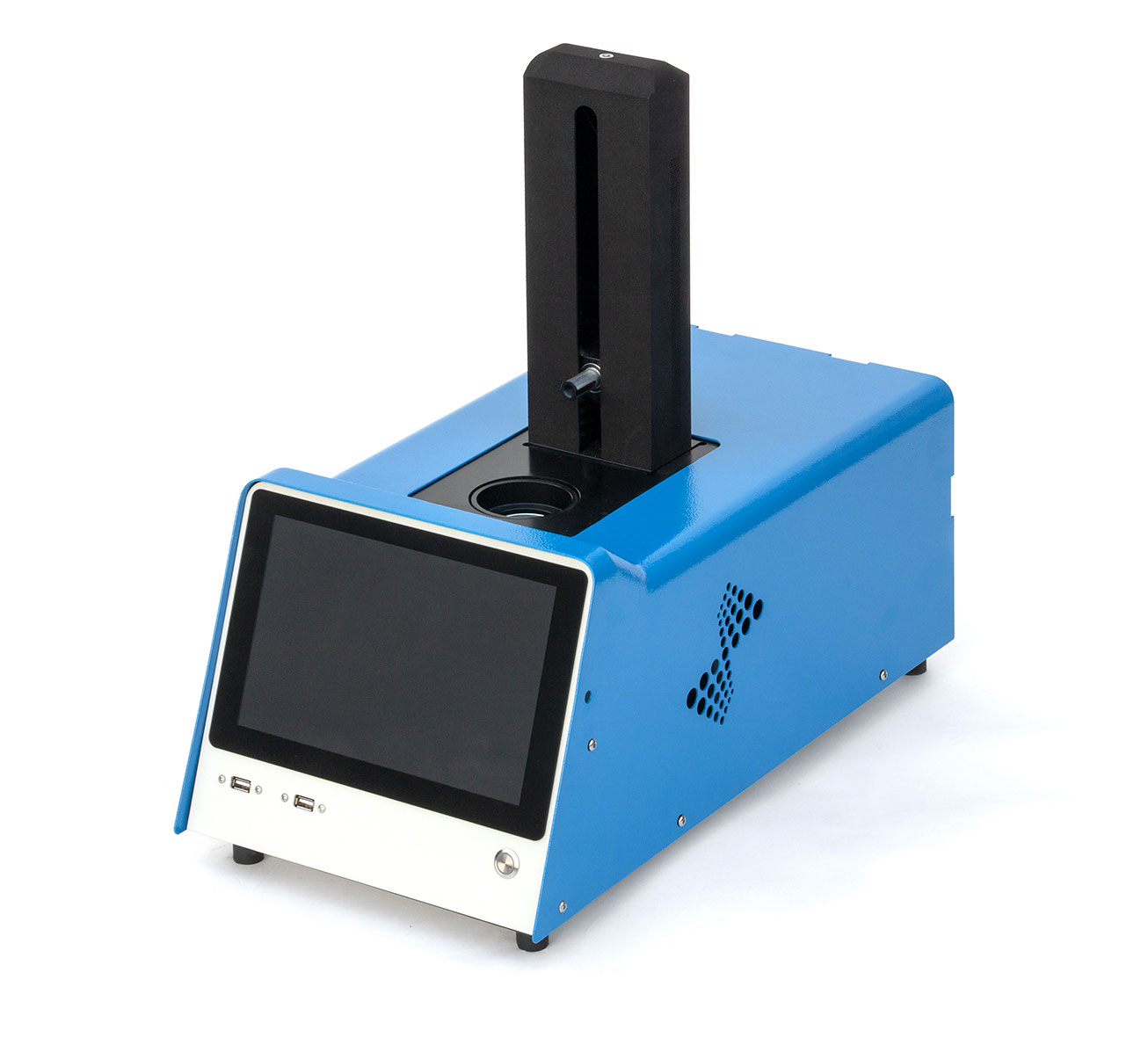

NewLab X представляет собой инновационную компактную систему для комплексного анализа низкотемпературных характеристик нефтепродуктов, биотоплив и специальных жидкостей. Уникальность прибора заключается в модульной архитектуре: единая охлаждающая ванна служит базой для сменных аналитических головок, каждая из которых предназначена для конкретного типа испытаний. Такое решение позволяет лаборатории гибко конфигурировать оборудование под текущие задачи, используя одну платформу для определения температуры помутнения, застывания, предельной температуры фильтруемости (CFPP) и точки замерзания без необходимости приобретения отдельных приборов.

Базовый блок отличается исключительной компактностью (ширина всего 28 см) и малым весом (17 кг), что делает его идеальным для настольного размещения даже в ограниченном пространстве. Интегрированная холодильная система на экологически безопасном газе (CFC free) обеспечивает рабочий диапазон от -120°C до +55°C, перекрывая требования всех основных стандартов низкотемпературных испытаний. Корпус выполнен из материалов с антиэпоксидным покрытием, устойчивых к агрессивным средам, а поддержка аналитической головки изготовлена из алюминия и коррозионностойких пластиков.

Сменные аналитические головки и методы испытаний

Система NewLab X поддерживает три типа специализированных измерительных модулей, подключаемых к базовой ванне. Каждая головка оснащена собственной электронной платой управления, датчиками и стандартизированной стеклянной посудой. Механизм автоматического перемещения головки (верхнее-среднее-нижнее положение) с системой блокировки гарантирует точность позиционирования и безопасность оператора.

Типы доступных аналитических головок:

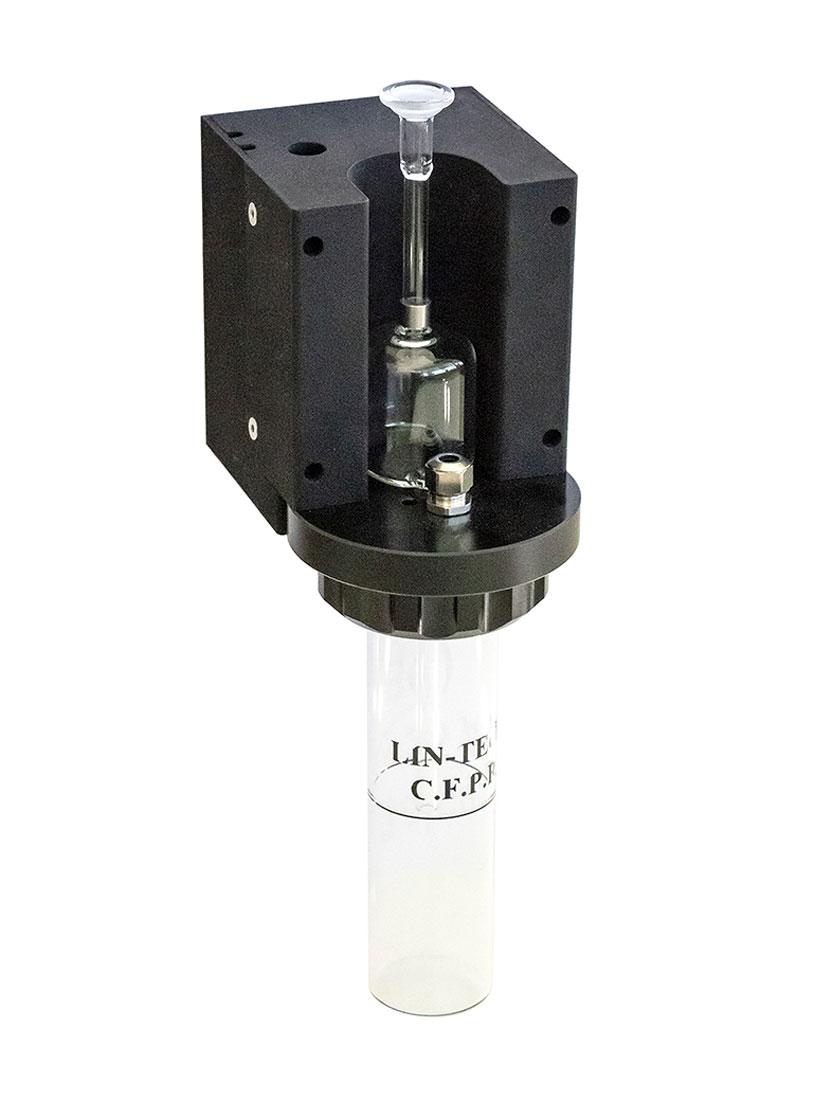

• Head 200 2.0 (CFPP): Предназначена для определения предельной температуры фильтруемости дизельного и печного топлива. Оснащена интегрированным генератором вакуума, калиброванной аспирационной пипеткой, фильтродержателем со стандартной сеткой и датчиком PT100. Система крепления Linetronic обеспечивает быструю разборку и очистку всех компонентов.

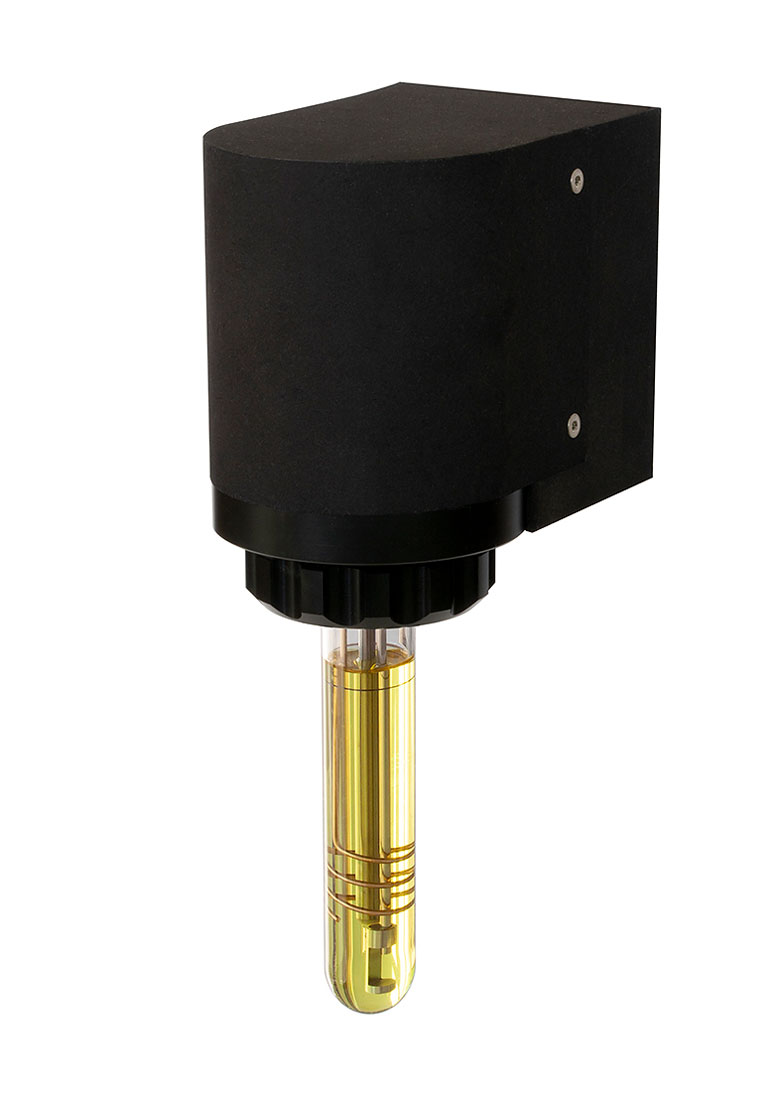

• Head 410 2.0 (Freezing Point): Разработана для определения точки замерзания авиационных топлив, антифризов и тормозных жидкостей. Включает оптоволоконный датчик кристаллизации, мешалку с приводом, адаптер для посуды и высокоточный термодатчик PT100.

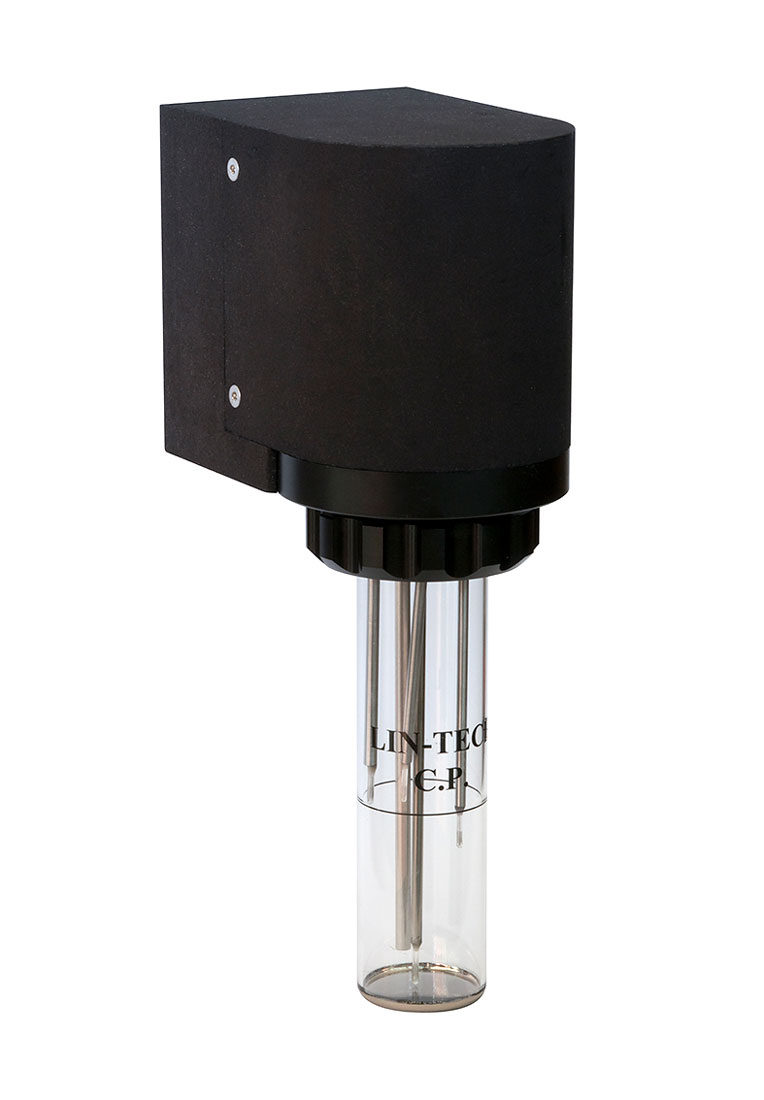

• Head 1300 2.0 (Cloud & Pour Point): Комбинированный модуль для одновременного или раздельного определения температуры помутнения и застывания. Оборудован ячейкой с посеребренным дном, оптоволоконным сенсором для фиксации облачности и отдельными датчиками PT100 для контроля температуры застывания.

Программное обеспечение и управление данными

Управление системой осуществляется через встроенный 10-дюймовый TFT-дисплей высокого разрешения (1280×700) под управлением ПО Linetronic Management Software. Программа содержит предустановленные протоколы всех поддерживаемых международных стандартов и предоставляет широкие возможности кастомизации параметров анализа. Контроль температуры ванны осуществляется датчиком PT100 класса А с точностью 0.1°C.

Функциональные возможности программного обеспечения:

• Хранение более 60 000 результатов испытаний во внутренней памяти
• Подключение периферии и обновление ПО через 2 порта USB
• Интеграция с лабораторными информационными системами (LIMS) через порт RJ45 Ethernet
• Автоматическое распознавание типа установленной аналитической головки
• Звуковая индикация завершения теста и аварийных ситуаций
• Режим энергосбережения Stand-by для снижения энергопотребления в периоды простоя

Соответствие международным и национальным стандартам

Модульная система NewLab X сертифицирована (CE marked) и полностью удовлетворяет требованиям нормативной документации для контроля качества широкого спектра продуктов: от дизельного топлива и масел до авиакеросина и промышленных химикатов.

Международные стандарты по методам испытаний:

• Cloud Point: ASTM D5771, DIN 51597, EN 23015, EN 590, IP 444, ISO 3015, JIS K2269; корреляции ASTM D2500/D5772/D5773, IP 219/445/446
• CFPP: ASTM D6371, IP 309, EN 116, EN 16329; корреляция IP 419
• Pour Point: ASTM D97, ASTM D5853, ASTM D5950, ASTM D6074, ASTM D6158, IP 15, IP 441, ISO 3016, EN ISO 22995
• Freezing Point: ASTM D1655, ASTM D2386, IP 16, ISO 3013, JIS K2276, DEF STAN 91-091; корреляции ASTM D1493/D5901/D5972/D6660/D7153/D7154, IP 435/528/529

Российские и белорусские нормативные документы:

• ГОСТ 5066-91 — Топлива моторные. Методы определения температуры помутнения, начала кристаллизации и фильтруемости (гармонизирован с ISO 3015, EN 116)
• ГОСТ Р ЕН 116-2013 — Топливо дизельное и бытовое печное. Определение предельной температуры фильтруемости на холодном фильтре
• ГОСТ 20287-91 — Нефтепродукты. Методы определения температуры текучести и застывания (соответствует ISO 3016)
• ГОСТ Р ИСО 3013-2013 — Нефтепродукты. Определение температуры замерзания авиационных топлив
• СТБ EN 116 / СТБ ISO 3015 / СТБ ISO 3016 — Национальные стандарты Республики Беларусь
• ТР ТС 013/2011 — Технический регламент Таможенного союза «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу»

Технические характеристики и системы безопасности

Прибор разработан с учетом требований безопасности и энергоэффективности. Комплексная система защиты включает контроль перегрева, защиту от избыточного давления компрессора, датчик корректности установки аналитической головки и автоматический переход в режим ожидания. Электропитание универсальное: 220 В или 115 В переменного тока.

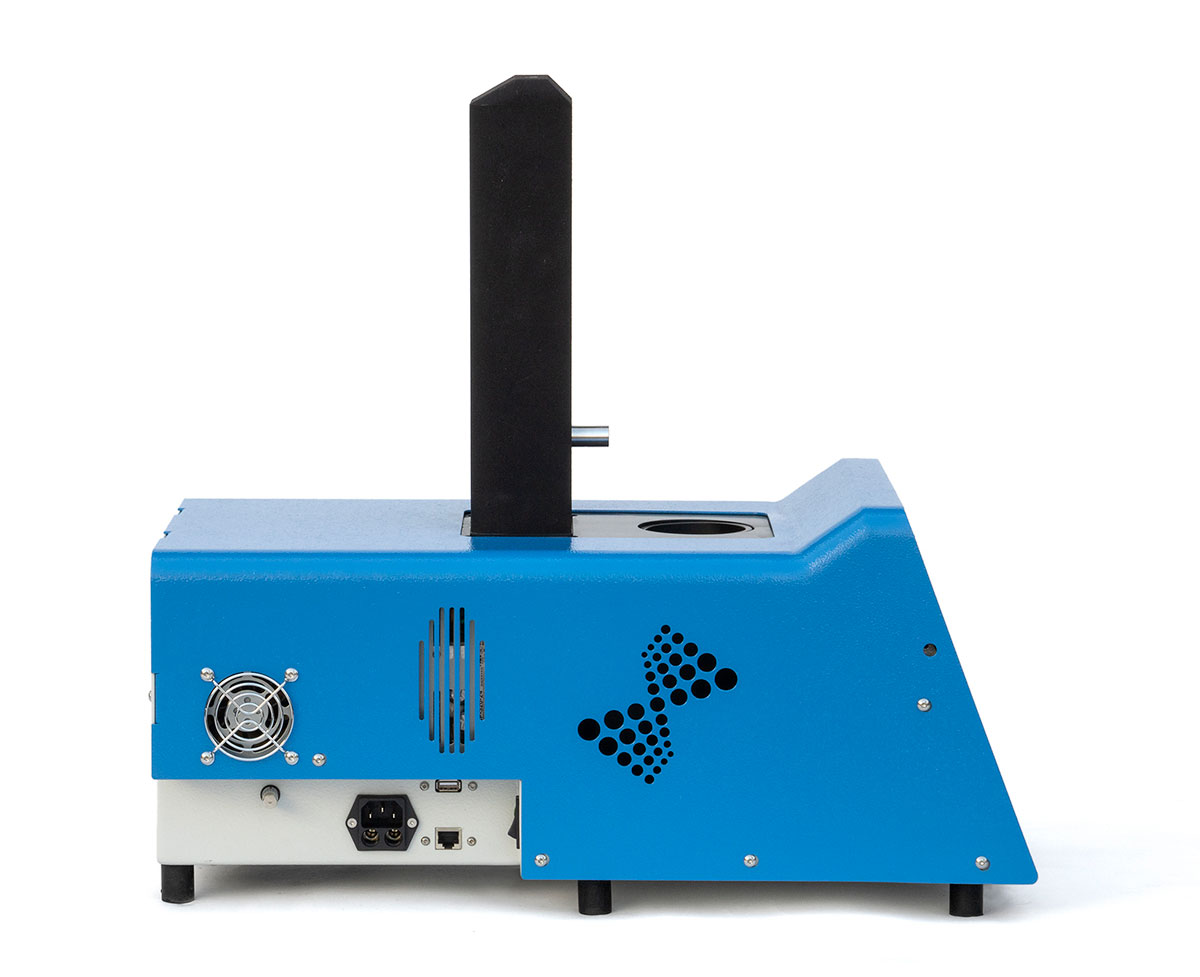

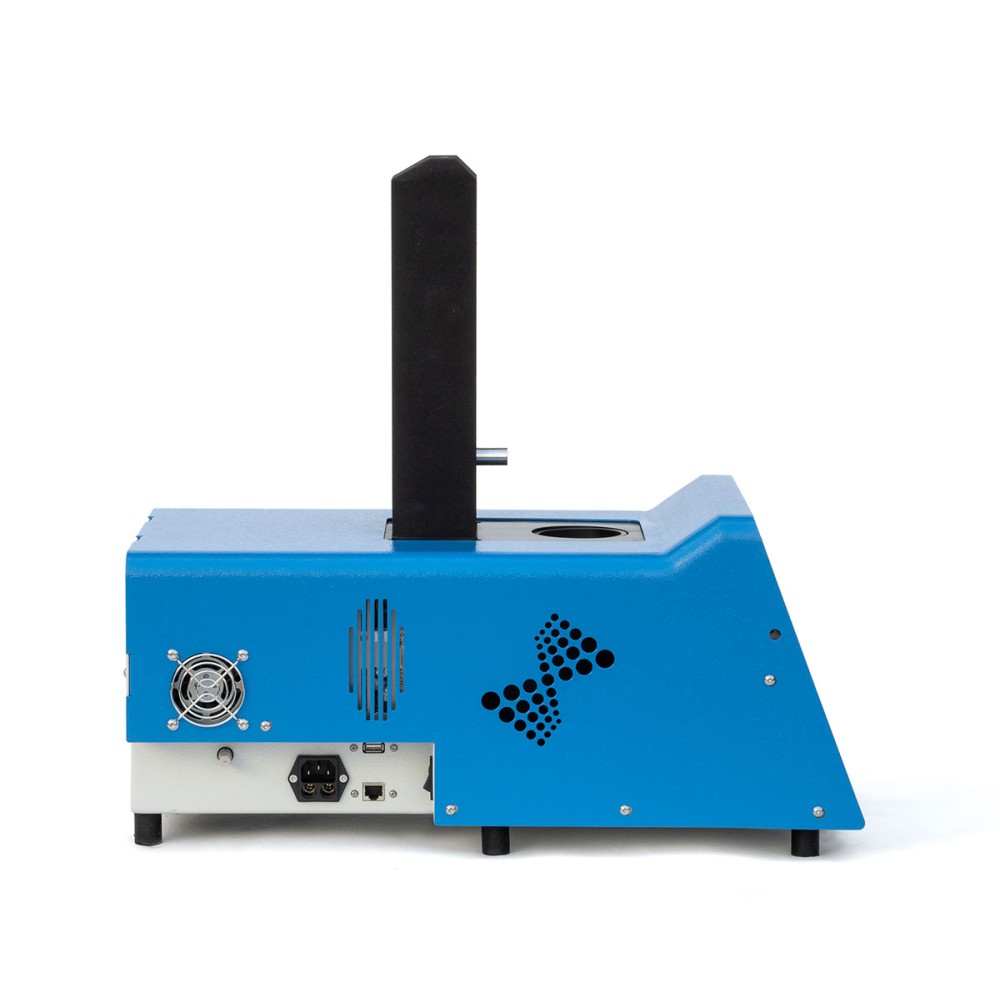

Основные параметры базового блока NewLab X Bath:

• Рабочий температурный диапазон: от -120°C до +55°C
• Точность контроля температуры ванны: 0.1°C (PT100 Class A)
• Габаритные размеры: 28 x 52 x 50 см (Ш x Г x В)
• Масса базового блока: 17 кг
• Дисплей: 10" TFT, 1280×700, высокая яркость
• Интерфейсы: 2×USB, 1×RJ45 Ethernet
• Емкость архива: >60 000 тестов
• Сертификация: CE

Компактность и малый вес базового блока в сочетании с быстросъемными аналитическими головками делают NewLab X оптимальным решением как для стационарных лабораторий, так и для мобильных пунктов контроля качества. Возможность расширения функционала путем простой замены головки защищает инвестиции и позволяет адаптировать прибор к изменяющимся нормативным требованиям без замены основного оборудования.
