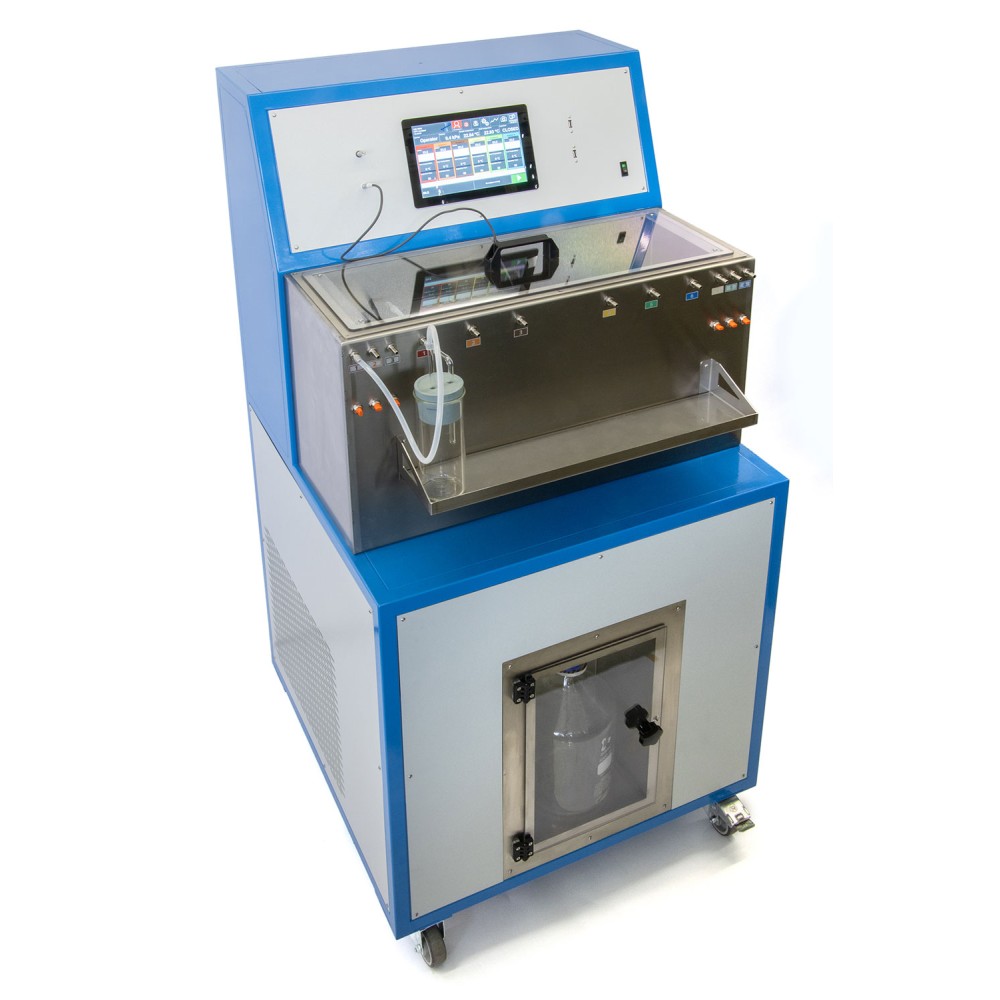

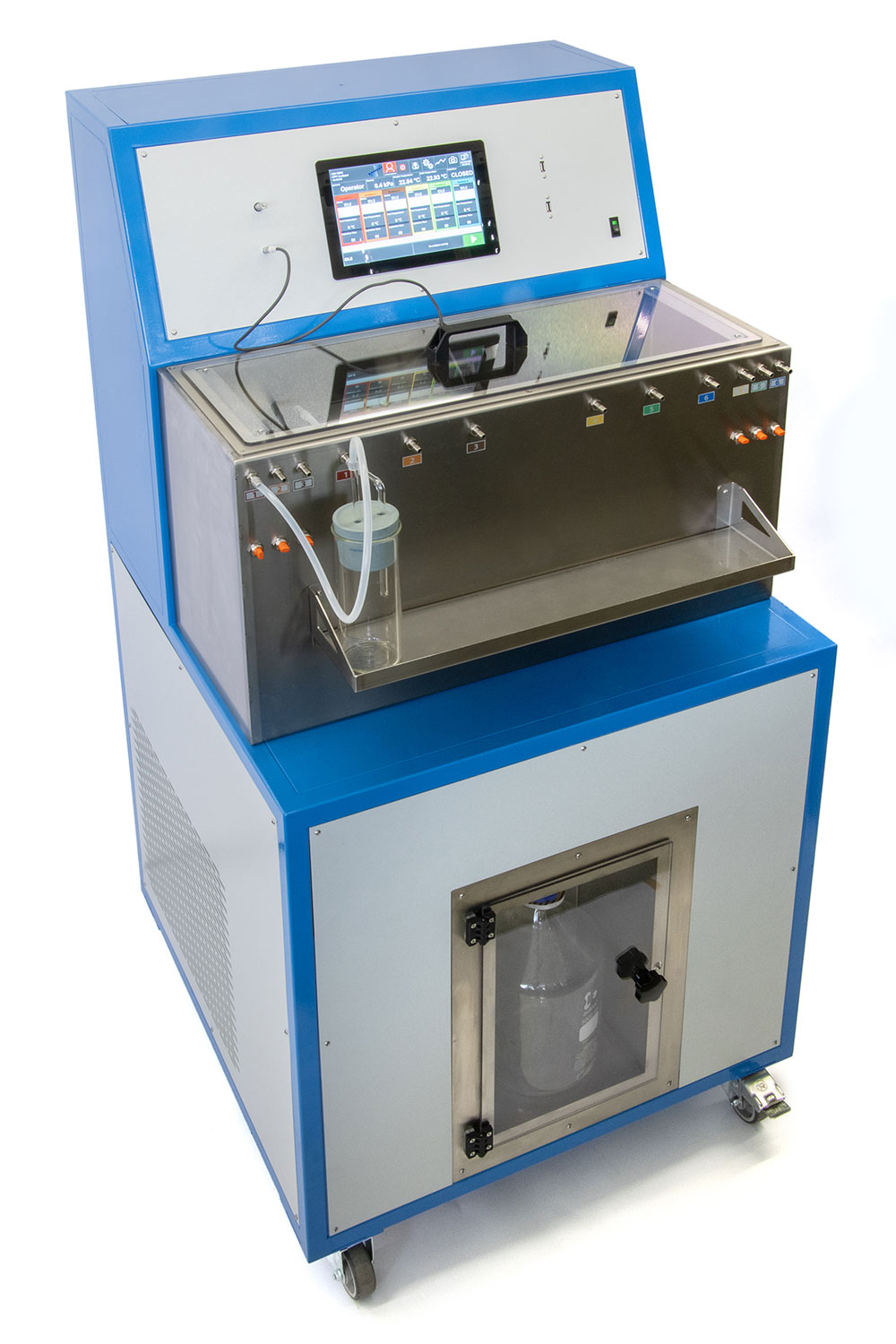

Автоматический анализатор низкотемпературной фильтруемости NewLab 226

Назначение и специфика метода LTFT

Автоматический анализатор NewLab 226 предназначен для проведения теста низкотемпературной текучести (Low Temperature Flow Test, LTFT) в соответствии со стандартом ASTM D4539. Данный метод разработан специально для оценки способности дизельного топлива проходить через фильтры автомобильной техники при отрицательных температурах. Особую значимость тест имеет для контроля эффективности депрессорных присадок (flow improver additives), так как именно они влияют на форму и размер кристаллов парафина, определяя прокачиваемость топлива в реальных условиях эксплуатации.

В отличие от статических методов определения температуры помутнения или застывания, LTFT моделирует динамический процесс фильтрации под вакуумом при медленном охлаждении. Прибор позволяет одновременно испытывать до шести образцов объемом 300 мл каждый, что значительно повышает производительность лаборатории при сезонном контроле качества зимних сортов дизеля и биодизельных смесей.

Принцип измерения и конструкция прибора

Методика испытания заключается в охлаждении образцов с заданной скоростью 1°C/ч. При достижении каждой целой отметки температуры к фильтрующему узлу, погруженному в образец, автоматически прикладывается вакуум 20 кПа. Если за 60 секунд в приемную емкость поступает не менее 180 мл топлива, тест считается пройденным для данной температуры, и охлаждение продолжается. Фиксируется минимальная температура, при которой тест был успешно пройден.

Конструкция NewLab 226 включает алюминиевый блок сухого термостатирования на 6+1 позиций, обеспечивающий равномерное охлаждение стеклянных сосудов. Система создания вакуума оснащена электронным контроллером и стабилизационной емкостью объемом 5 литров для поддержания постоянного разрежения. Для реализации строгого режима охлаждения 1°C/ч используются специальные охлаждающие и обводные клапаны. Прибор выпускается в двух модификациях: NewLab 226/1 с одноступенчатым компрессором (до -45°C) и NewLab 226/2 с двухступенчатым компрессором (до -75°C).

Программное обеспечение и управление данными

Управление системой осуществляется через встроенный панельный ПК с 12-дюймовым сенсорным TFT-дисплеем (разрешение 1024×768, 2 ГБ ОЗУ). Программное обеспечение LabLink работает в среде Windows и содержит предустановленный протокол ASTM D4539. Интерфейс позволяет программировать температурные режимы, отслеживать статус каждого из шести каналов в реальном времени и управлять экспортом данных.

Функциональные возможности ПО:

• Хранение архива до 60 000 результатов испытаний
• Подключение к LIMS через порт LAN 10/100 Mbps
• Экспорт отчетов и печать результатов через 2 порта USB
• Меню диагностики с прямым доступом к датчикам и исполнительным механизмам
• Автоматическая калибровка температурных зондов PT100
• Звуковая сигнализация об окончании анализа и аварийных ситуациях

Соответствие международным и национальным стандартам

NewLab 226 сертифицирован (CE marked) и является эталонным оборудованием для метода ASTM D4539. Результаты LTFT признаются ведущими автопроизводителями как наиболее коррелирующие с реальной эксплуатацией топливных систем в холодном климате.

Международные стандарты:

• ASTM D4539 — Стандартный метод определения низкотемпературной фильтруемости дизельного топлива
• EN 590 — Топливо дизельное. Технические требования и методы испытаний (справочный метод оценки присадок)

Российские и белорусские нормативные документы:

• ГОСТ Р 52368-2005 (ЕН 590:2004) — Топливо дизельное ЕВРО. Технические условия (требования к низкотемпературным свойствам)
• ГОСТ 305-2013 — Топливо дизельное. Технические условия
• ГОСТ Р ЕН 116-2013 — Топливо дизельное и бытовое печное. Определение предельной температуры фильтруемости на холодном фильтре (смежный метод)
• СТБ EN 590 — Национальный стандарт Республики Беларусь
• ТР ТС 013/2011 — Технический регламент Таможенного союза «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу»

Технические характеристики и условия эксплуатации

Прибор представляет собой напольную мобильную установку, оснащенную четырьмя колесами для удобства перемещения. Корпус окрашен защитным составом. Система безопасности включает защиту нагревателей от перегрева и контроль давления компрессоров. Электропитание универсальное: 220 В или 115 В, 50/60 Гц.

Основные технические параметры:

• Количество позиций: 6 тестовых + 1 контрольная
• Объем пробы: 300 мл
• Скорость охлаждения: 1°C/ч (программируемая)
• Вакуум: 20 кПа (автоматическое поддержание)
• Критерий прохождения: 180 мл за 60 секунд
• Габаритные размеры: 80 x 80 x 165 см
• Масса: 132 кг (модель /1), 175 кг (модель /2)
• Потребляемая мощность: 2500 Вт (/1), 3200 Вт (/2)
• Пусковой ток: 8000 Вт (/1), 9600 Вт (/2)

Комплект поставки включает полный набор стеклянной посуды: сосуды для проб 300 мл, приемные емкости 400 мл, фильтрующие узлы, силиконовые трубки, уплотнительные кольца и крышки. Для рутинной калибровки предусмотрены симулятор PT100 и комплект соединительных кабелей. Рекомендуется регулярная замена расходных материалов (фильтры, уплотнения) для обеспечения точности и воспроизводимости результатов в соответствии с требованиями стандарта ASTM D4539.
