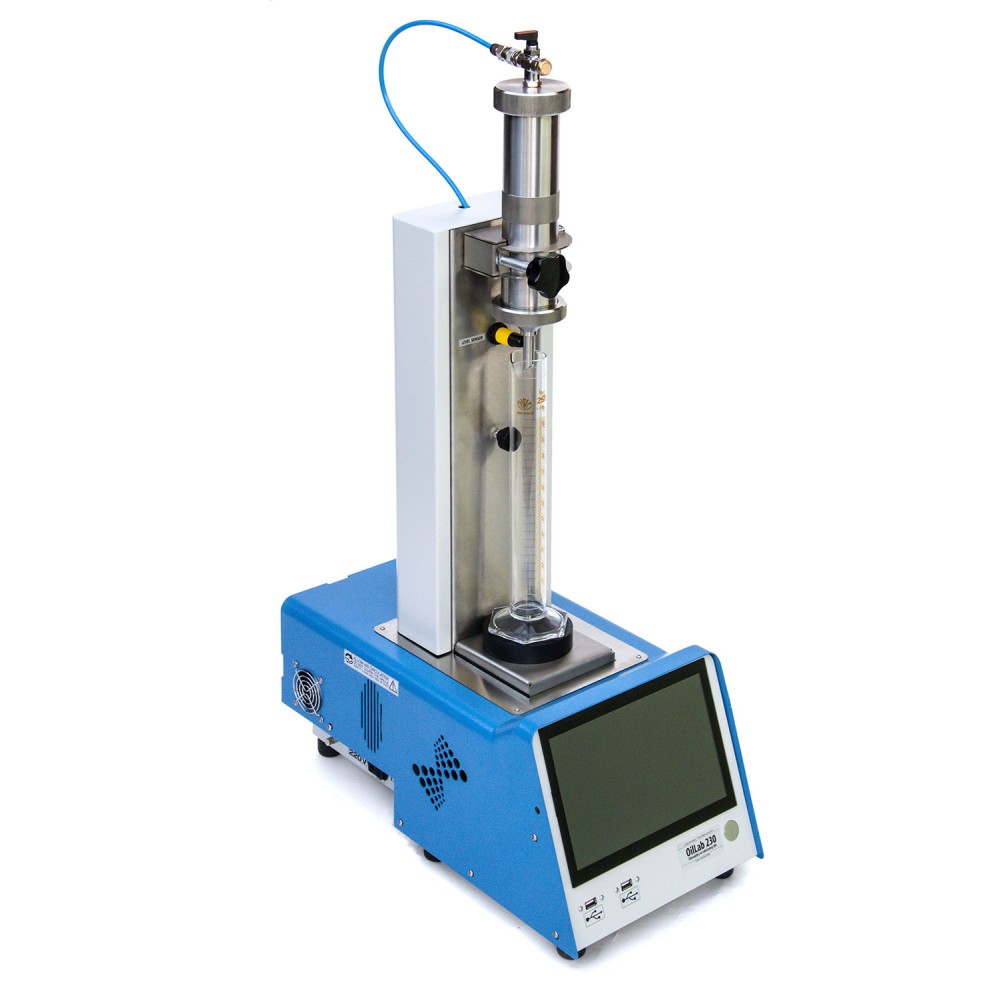

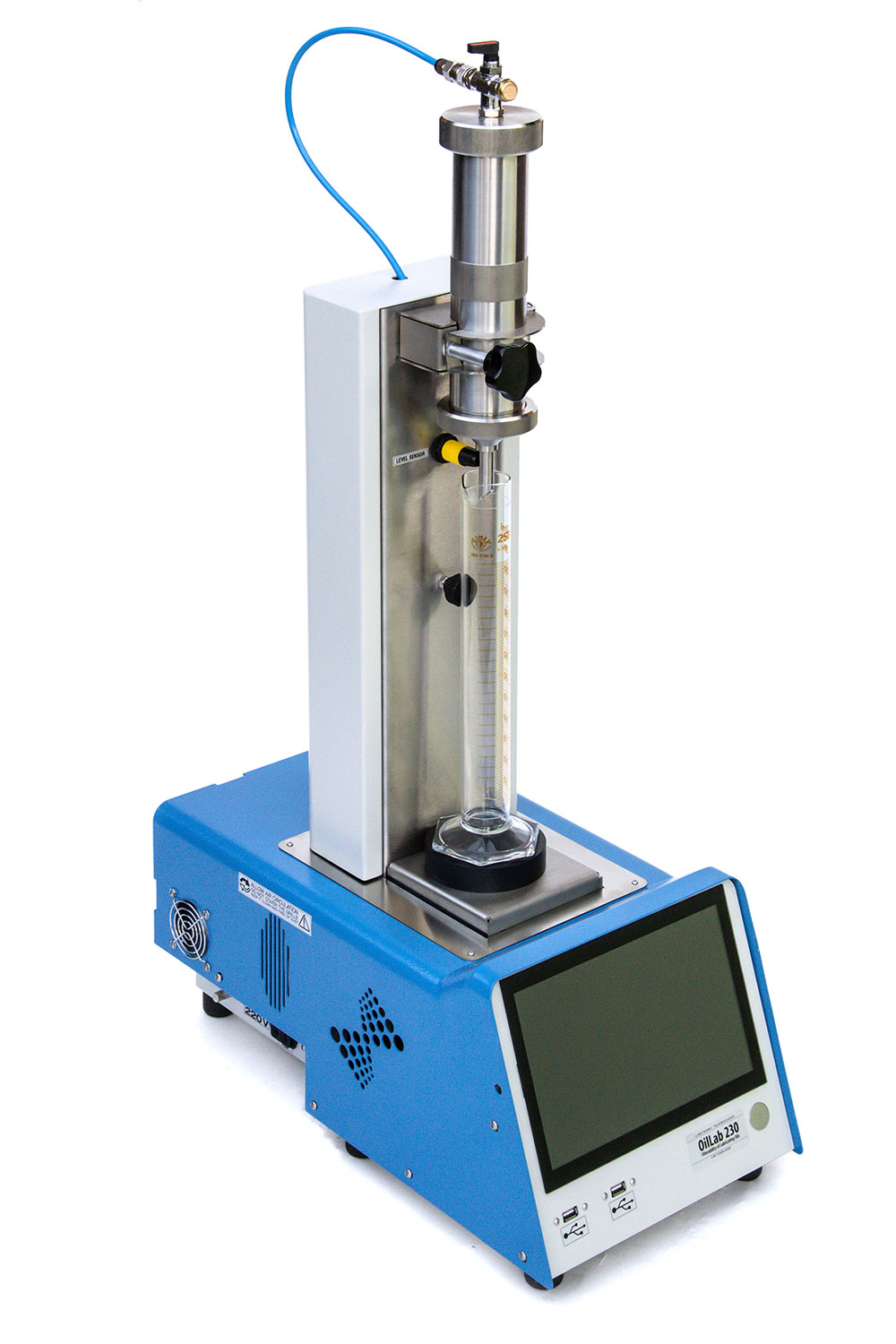

Автоматический анализатор фильтруемости смазочных масел OilLab 230

Назначение и область применения прибора

Автоматический анализатор OilLab 230 разработан специально для оценки фильтруемости смазочных масел, в первую очередь предназначенных для гидравлических систем. Прибор реализует методику определения способности масла проходить через мембранный фильтр в присутствии воды, что является критически важным параметром для прогнозирования срока службы фильтрующих элементов и надежности гидроприводов. Метод применим исключительно к минеральным маслам; синтетические и огнестойкие жидкости могут быть несовместимы со стандартными тестовыми мембранами.

Устройство имеет маркировку CE и полностью автоматизирует процесс испытания, исключая влияние человеческого фактора на результаты. OilLab 230 позволяет получать воспроизводимые данные о степени загрязнения масла и его склонности к образованию отложений на фильтрах, что необходимо для входного контроля сырья, мониторинга состояния работающих масел и разработки новых рецептур присадок.

Принцип измерения и конструкция измерительной системы

Методика основана на продавливании пробы масла через стандартизированный мембранный фильтр диаметром 47 мм под контролируемым давлением. Прибор оснащен интегрированной пневматической системой с электромагнитным клапаном, обеспечивающей стабильное рабочее давление до 200 кПа. Высокоточный датчик давления (калибровка до 260 кПа, отклонение менее 0.1%) гарантирует соблюдение условий испытания согласно стандарту.

Фильтрационная воронка выполнена из нержавеющей стали и обеспечивает герметичную установку мембраны. Пробы подаются из цилиндра емкостью 350 мл с плотным затвором. Система мониторинга фильтрата использует прецизионный датчик уровня с разрешением 1 мл для точной фиксации объема прошедшей жидкости. Важным элементом безопасности является система заземления, предотвращающая накопление статического электричества при работе с легковоспламеняющимися нефтепродуктами. Программное обеспечение автоматически прерывает анализ после 2 часов теста, как того требует метод ISO 13357.

Программное обеспечение и управление данными

Управление OilLab 230 осуществляется через встроенный микрокомпьютер с ярким 10-дюймовым сенсорным TFT/LCD дисплеем (разрешение 1024×768, 16 млн цветов). Специализированное ПО Linetronic под управлением Windows предоставляет интуитивно понятный интерфейс и широкий функционал для обработки результатов.

Функциональные возможности программного обеспечения:

• Хранение архива более 60 000 анализов во внутренней памяти
• Экспорт результатов в формат .xls для дальнейшей обработки
• Функция наложения графиков трех последовательных тестов для сравнительного анализа
• Автоматическое завершение теста по истечении 2 часов (требование ISO 13357)
• Подключение периферии через 2 порта USB (принтер, мышь, клавиатура)
• Визуализация кривых фильтрации в реальном времени

Соответствие международным и национальным стандартам

OilLab 230 является эталонным оборудованием для метода ISO 13357 и обеспечивает полное соответствие протоколов испытаний международным и региональным нормам. Применение прибора обязательно для лабораторий, сертифицирующих гидравлические жидкости и индустриальные масла.

Международные стандарты:

• ISO 13357-1 — Нефтепродукты. Определение фильтруемости смазочных масел. Часть 1. Общие положения
• ISO 13357-2 — Нефтепродукты. Определение фильтруемости смазочных масел. Часть 2. Метод с использованием воды

Российские и белорусские нормативные документы:

• ГОСТ Р ИСО 13357-1-2013 — Нефтепродукты. Определение фильтруемости смазочных масел. Часть 1. Общие положения
• ГОСТ Р ИСО 13357-2-2013 — Нефтепродукты. Определение фильтруемости смазочных масел. Часть 2. Метод с использованием воды
• ГОСТ 17216-2001 — Масла гидравлические. Технические требования и методы испытаний (ссылочный метод контроля чистоты)
• СТБ ISO 13357 — Национальный стандарт Республики Беларусь (гармонизирован)

Технические характеристики и комплектация

Прибор выполнен в настольном исполнении с окрашенной стальной конструкцией, устойчивой к воздействию масел и растворителей. Электропитание универсальное: 115/220 В переменного тока, 50/60 Гц.

Основные технические параметры:

• Рабочее давление: до 200 кПа
• Диапазон датчика давления: до 260 кПа (отклонение <0.1%)
• Точность датчика уровня фильтрата: 1 мл
• Емкость пробоотборного цилиндра: 350 мл
• Диаметр мембранного фильтра: 47 мм
• Дисплей: 10" TFT Touch Screen, 1024×768
• Архив: >60 000 тестов

В базовую комплектацию входят мембранные фильтры 0.8 мкм (100 шт.), градуированные стеклянные цилиндры (330 мл и 250 мл), плоский пинцет для работы с фильтрами, петрислайды для микроскопического исследования и шприц на 1 мл. Для полноценной подготовки проб рекомендуется использование дополнительных аксессуаров:

Лабораторного дозатора растворителей (арт. 1000462) с фильтрами 0.45 мкм;

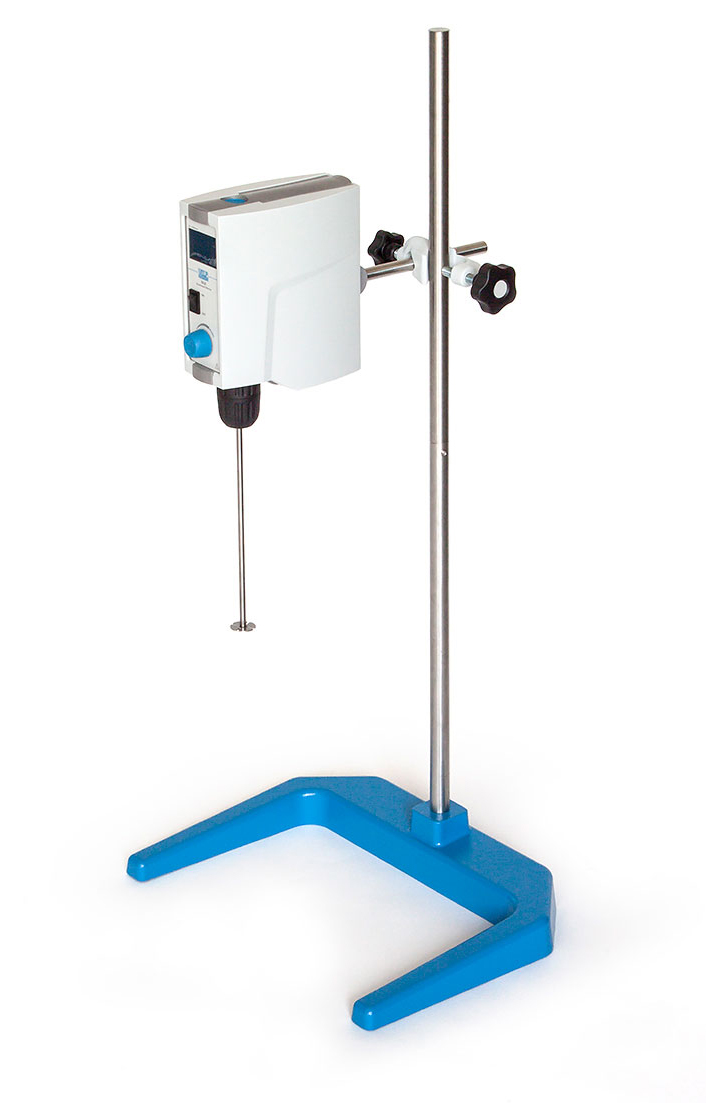

Верхнеприводной мешалки с цифровым дисплеем (арт. 3408);

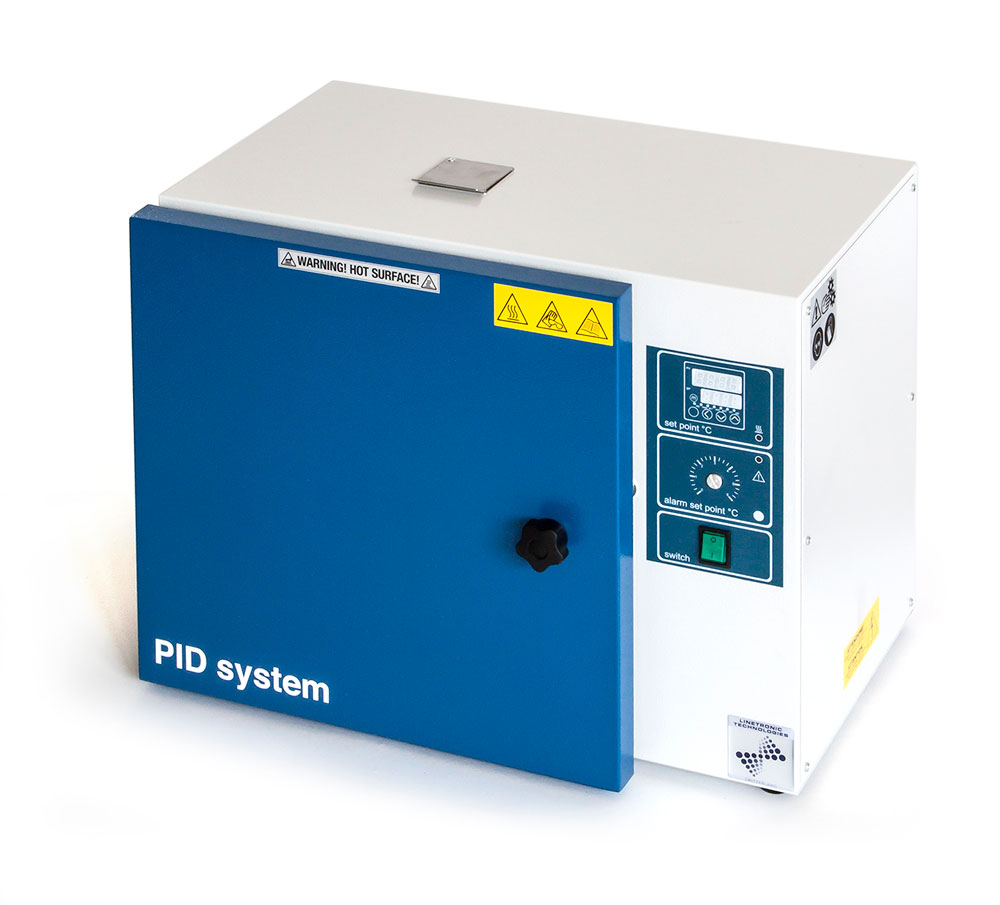

Мини-печи на 20 литров (арт. LT/DO-248000/N-20) для предварительного нагрева образцов до +200°C.

В перечень запасных частей входят сменные мембраны, воздушные фильтры компрессора, уплотнительные кольца и стеклянная посуда.
