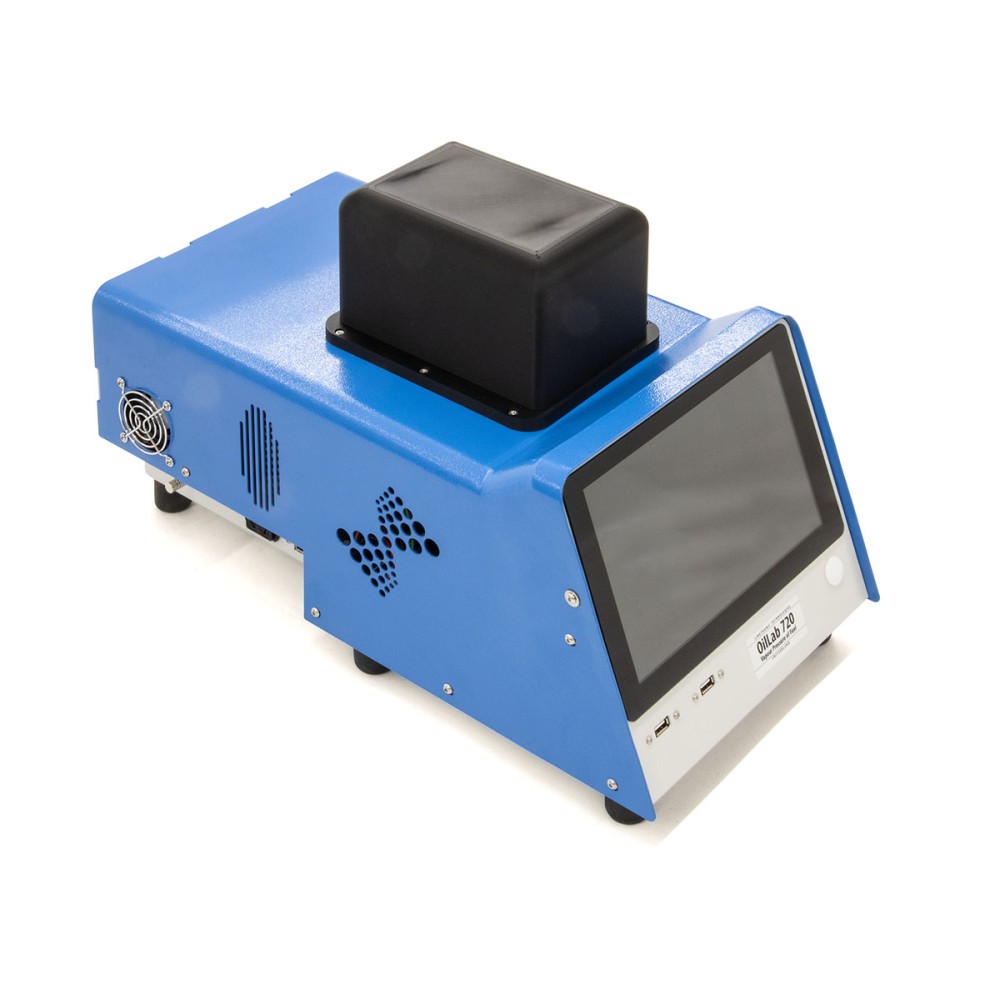

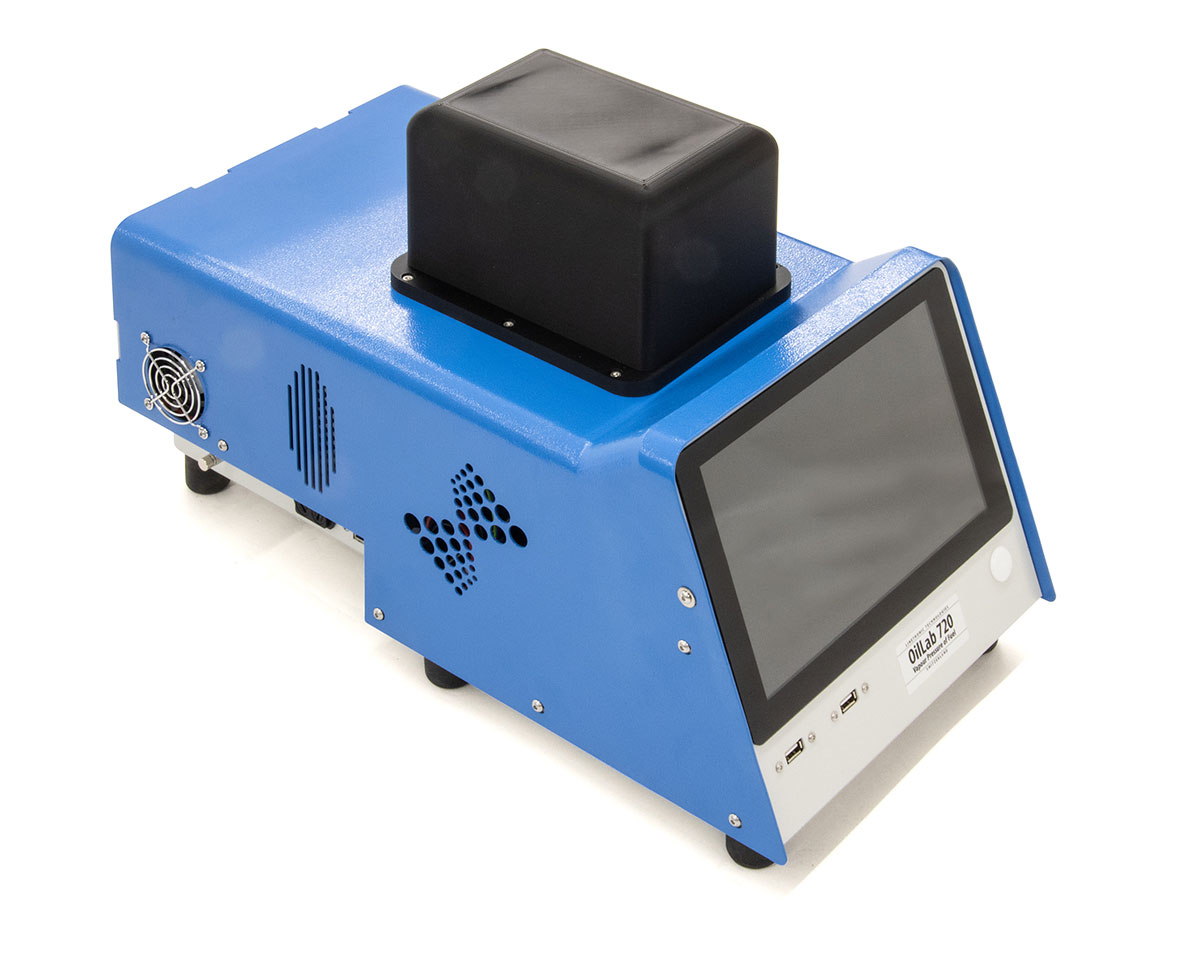

Автоматический анализатор давления пара топлива OilLab 720

Введение в технологию измерения давления пара с помощью OilLab 720

Анализатор OilLab 720 представляет собой современное настольное решение для прецизионного определения давления насыщенного паров жидких топлив и летучих углеводородных продуктов. В отличие от классических методов Рейда, требующих больших объемов образца и длительной выдержки, данный прибор использует инновационные методики, основанные на технологии подвижного поршня и evacuated chamber (вакуумированной камеры). Это позволяет проводить быстрые и точные испытания малых количеств вещества, что особенно актуально при работе с дорогостоящими или дефицитными образцами.

Устройство спроектировано для соответствия широкому спектру международных стандартов, включая ASTM D5191 (Mini Method), ASTM D6378 (Triple Expansion) и ASTM D5188. Благодаря компактному корпусу и встроенной системе термостатирования, OilLab 720 является идеальным выбором для исследовательских лабораторий, нефтехимических предприятий и центров контроля качества топлива, где важны скорость анализа, минимальный расход реагентов и высокая степень автоматизации процессов.

Нормативная база и соответствие стандартам

Функциональные возможности прибора строго регламентированы ведущими мировыми организациями по стандартизации. Использование OilLab 720 обеспечивает юридическую силу результатов испытаний на международном рынке.

• Основные методы ASTM International:
  • ASTM D5191 – Стандартный метод определения давления пара нефтепродуктов и жидких топлив (метод Mini). Использует вакуумированную камеру с подвижным поршнем.
  • ASTM D6378 – Стандартный метод определения давления пара (VPX) нефтепродуктов, углеводородов и их смесей с кислородсодержащими компонентами (метод Triple Expansion).
  • ASTM D5188 – Определение соотношения пар/жидкость (V/L Ratio) и температуры для топлив методом эвакуированной камеры и поршня.
  • ASTM D8009 – Практика ручного отбора проб в цилиндр с поршнем для летучих сырых нефтей, конденсатов и жидких нефтепродуктов.
• Европейские стандарты (EN):
  • EN 13016-1, -2, -3 – Топливо моторное. Определение давления насыщенных паров. Часть 1: Метод испарения; Часть 2: Метод двойного расширения; Часть 3: Метод тройного расширения.
• Стандарты Института нефти (IP) и другие:
  • IP 394 – Давление пара (метод двойного расширения).
  • IP 409 – Давление пара (метод тройного расширения).
  • SHT 0769 – Спецификация Китайской ассоциации авиационного транспорта (для авиационных топлив).
• Корреляция со старыми методами:

  Прибор также позволяет получать данные, коррелирующие с результатами классических методов ASTM D323 (Reid), ASTM D1267, ASTM D2533 и ASTM D4953, что упрощает переход лабораторий на новые технологии без потери сопоставимости исторических данных.

• Российские и белорусские нормы (ГОСТ/СТБ):
  • ГОСТ Р ИСО 3007 / СТБ ИСО 3007 – Нефтепродукты. Определение давления насыщенного пара (метод Рейда). Хотя OilLab 720 реализует современные методы, он часто используется как альтернатива или дополнение для быстрой скрининговой оценки, результаты которой могут быть приведены к эквиваленту метода Рейда через специальные таблицы пересчета, предусмотренные стандартами ASTM.
  • ГОСТ 2877-82* – Бензины автомобильные. Метод определения давления насыщенных паров. Для современных видов топлива (например, содержащих этанол или бутан) рекомендуется использование методов, аналогичных тем, что реализованы в OilLab 720, согласно техническим регламентам Таможенного союза (ТР ТС 013/2011).
  • ТУ (Технические условия) производителей топлива – Многие крупные НПЗ принимают методы ASTM D5191/D6378 как внутренние стандарты оперативного контроля из-за их скорости и малого расхода пробы.

Маркировка CE подтверждает соответствие изделия директивам ЕС по безопасности оборудования и электромагнитной совместимости.

Конструктивные особенности и принцип работы

Сердцем системы является модуль с подвижным поршнем, выполненный из латуни (Brass cell body). Принцип действия основан на создании вакуума в тестовой камере, заполнении ее фиксированным объемом образца (всего 1 мл) и последовательном изменении объема камеры путем движения поршня. Измерение возникающего давления позволяет рассчитать давление насыщенного пара при заданной температуре.

• Система термостатирования: Прибор оснащен интегрированной холодильной системой (Peltier module + нагревательный элемент), способной поддерживать температуру ячейки в диапазоне от 0 °C до +100 °C (от +32 °F до +212 °F). Управление осуществляется электроникой с высокой точностью.
• Измерение температуры: Контроль температуры ячейки производится платиновым резистивным датчиком PT100 класса А. Точность поддержания температуры составляет ±0.05 °C, что критически важно для корректного расчета давления пара, так как этот показатель сильно зависит от температурных флуктуаций.
• Датчик давления: Встроенный высокоточный преобразователь давления имеет диапазон измерений от 0 до 9.5 бар. Разрешение составляет 0.02 кПа, что обеспечивает детализацию даже при низких значениях давления. Единицы измерения можно переключать программно: hPa, kPa, psi, mmHg, mbar.
• Соотношение Пар/Жидкость (V/L Ratio): Технология подвижного поршня позволяет варьировать отношение объема паровой фазы к объему жидкой фазы в диапазоне от 0.02:1 до 20:1. Это дает возможность моделировать различные условия хранения и транспортировки топлива.
• Автономность и подача образца: Предусмотрена система автоматической подачи и отвода образца (раздельные линии), что исключает необходимость ручного наполнения микроцилиндров и снижает риск загрязнения или испарения пробы до начала теста.

Программное обеспечение и интерфейс пользователя

Управление анализатором осуществляется через встроенный сенсорный экран диагональю 10.1 дюйма с высокой яркостью подсветки (800 cd/m²) и разрешением 1280 × 700 пикселей. Программная платформа Linetronic Management Software отличается интуитивностью и широкими возможностями настройки.

Ключевые функции ПО включают:

1. Мультиязычность и гибкость настроек: Интерфейс доступен на нескольких языках. Температура может отображаться в °C или °F. Пользователь может выбирать предустановленные методы (ASTM, EN, IP, ISO) или создавать собственные профили анализа с индивидуальными параметрами нагрева, охлаждения и циклов движения поршня.
2. Мониторинг в реальном времени: Во время выполнения теста на экране строится график зависимости давления от времени или положения поршня. Оператор видит текущий статус процесса, что позволяет оперативно вмешаться в случае возникновения ошибок.
3. Архивирование данных: Внутренняя память рассчитана на хранение более 100 000 результатов анализов. Все данные сохраняются с привязкой к дате, времени, имени оператора и идентификатору образца.
4. Экспорт и интеграция: Результаты можно экспортировать в формате .xls (Excel) для дальнейшей статистической обработки. Наличие порта RJ45 Ethernet позволяет подключать прибор к локальной сети предприятия или системе управления лабораторией (LIMS) для автоматической передачи отчетов.
5. Защита доступа: Реализована двухуровневая паролевая защита. Уровень «Оператор» ограничен запуском тестов и просмотром результатов, тогда как уровень «Администратор/Сервисный инженер» открывает доступ к меню калибровки, настройке параметров оборудования и диагностике.
6. Диагностика и уведомления: Встроенный зуммер (beeper) сигнализирует о завершении теста или возникновении ошибок. Система автоматически диагностирует неисправности нагрева/охлаждения, превышение давления и утечки герметичности.

Системы безопасности и надежность эксплуатации

Работа с давлением и летучими веществами требует повышенного внимания к защите оборудования и персонала. OilLab 720 оснащен комплексом активных защитных механизмов:

• Защита от избыточного давления: Программа непрерывно отслеживает показания датчика. При приближении значений к критическому пределу (или выходу за пределы ожидаемого диапазона для выбранного метода) анализ немедленно прекращается, а система сбрасывает давление безопасным способом.
• Контроль герметичности: Алгоритмы тестирования включают этап проверки на утечки. Если обнаруживается падение давления в закрытой системе без участия поршня, прибор блокирует запуск основного цикла и сообщает об ошибке, предотвращая получение неверных результатов.
• Термозащита: Отслеживание корректности работы холодильного и нагревательного контуров. При отказе одного из элементов система останавливает эксперимент во избежание перегрева образца или замерзания датчиков.
• Энергосбережение: Режим Stand-by автоматически активируется после периода простоя, снижая энергопотребление и продлевая ресурс электронных компонентов.

Комплектация, аксессуары и обслуживание

Для обеспечения бесперебойной работы и периодической поверки производитель предлагает набор специализированных инструментов и запасных частей.

• Инструменты для калибровки:
  • Декадный магазин сопротивлений (PT100 Simulator) для проверки температурных цепей.
  • Набор соединителей и кабелей для подключения имитаторов.
  • Комплект для калибровки давления (Pressure calibration kit), включающий ручной насос высокого давления (диапазон 0.95...+35.0 бар), адаптеры и цифровой эталонный манометр с погрешностью ±0.1% FS. Калибровка проводится через специальный порт быстрого соединения.

• Расходные материалы и запчасти:
  • Maintenance-kit720: Комплект для планового технического обслуживания, содержащий уплотнительные кольца (O-rings), поршни, трубки и прокладки.
  • Микроклапан для дозирования образца (Microvalve).
  • Двигатель привода поршня, элементы Пельтье (HT Peltier), нагревательный элемент (175 W), датчики давления и температуры, латунный корпус ячейки.
• Аксессуары для отбора проб: Бутылки объемом 250 мл с винтовой крышкой и коннектором для трубок (упаковка 4 шт.) для удобного забора и хранения образцов перед анализом.

Габариты, вес и технические параметры питания

Прибор характеризуется исключительно компактными размерами, что позволяет разместить его даже в условиях ограниченного рабочего пространства лаборатории. Габариты составляют: ширина 28 см, глубина 52 см, высота 32 см. Вес устройства равен всего 22 кг, что делает его мобильным и удобным для транспортировки.

Электропитание осуществляется от универсальной сети переменного тока напряжением 100–240 В и частотой 50–60 Гц. Автоматическое переключение напряжения внутри блока питания исключает необходимость использования внешних трансформаторов или стабилизаторов при смене региона эксплуатации. Корпус выполнен из прочного металла и покрыт антикоррозионной эпоксидной краской, устойчивой к воздействию химических агентов и моющих средств.
