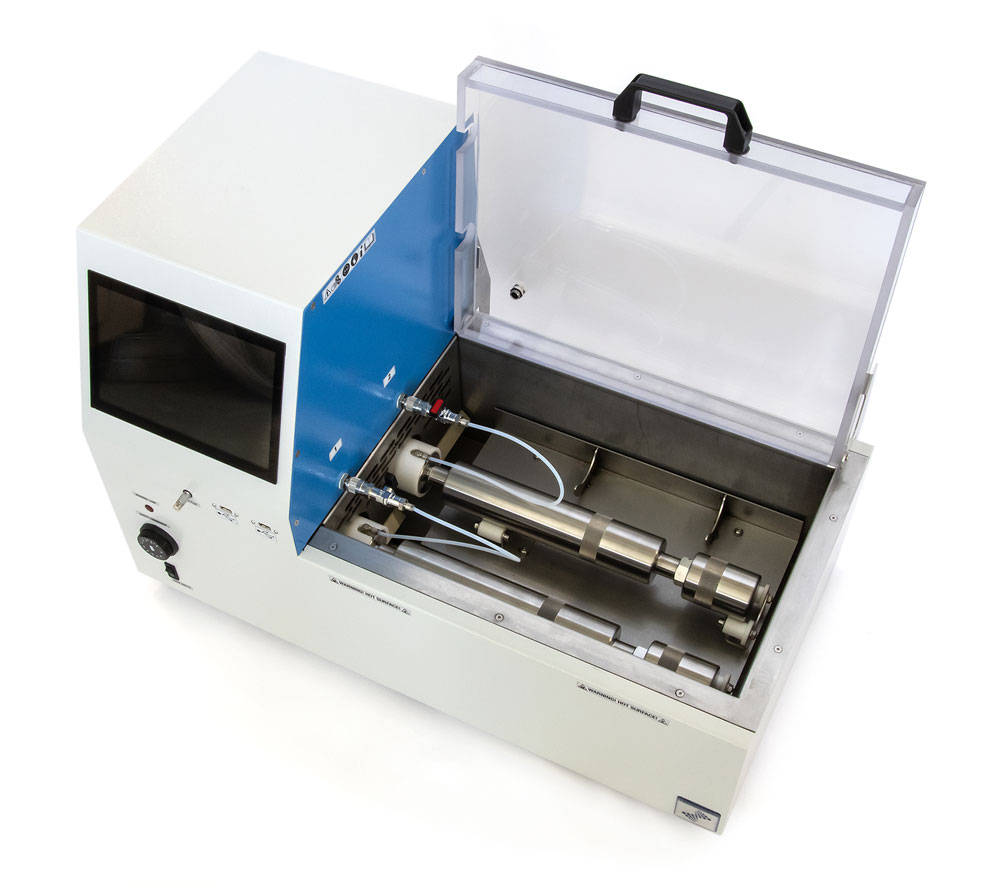

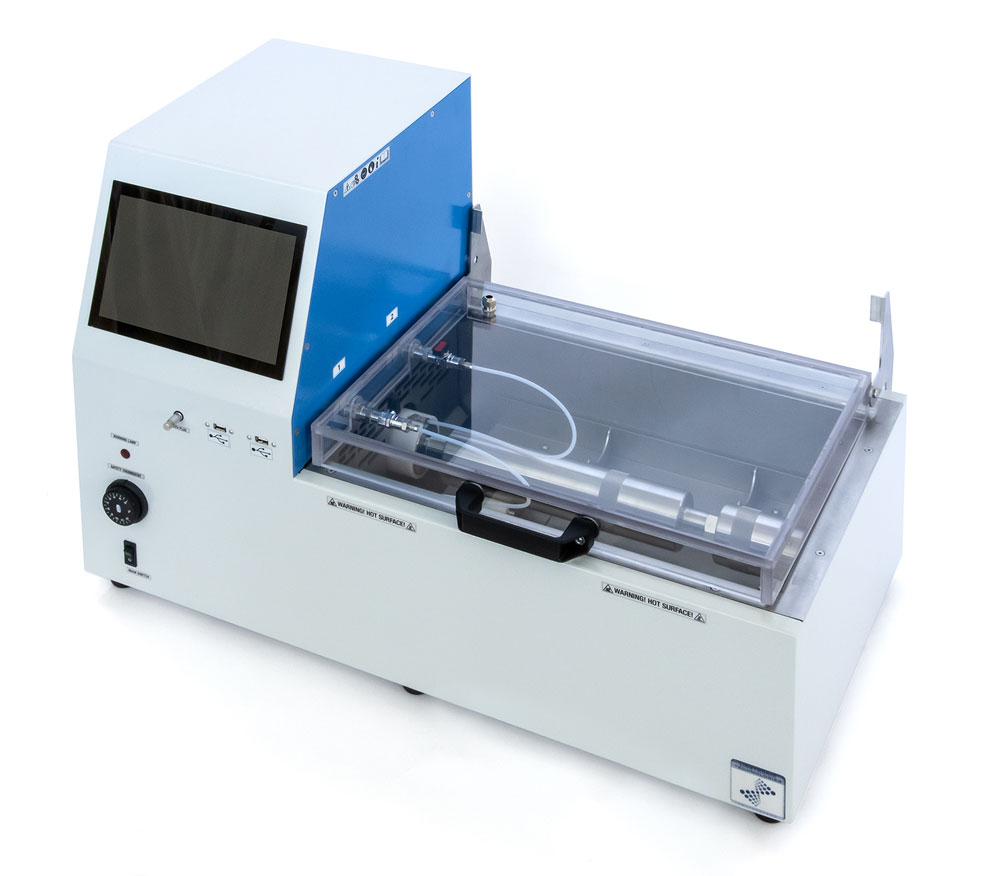

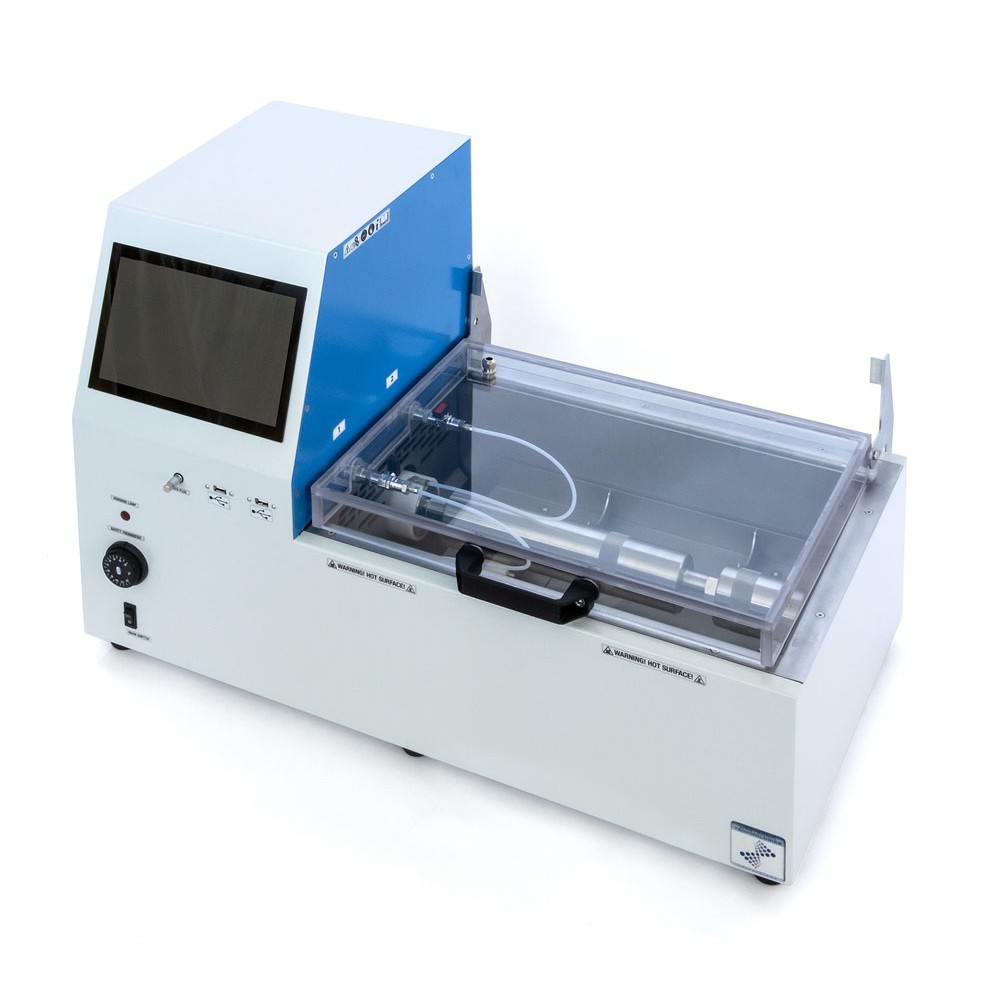

Автоматический анализатор давления пара OilLab 715

Назначение и принцип действия анализатора OilLab 715

Автоматический анализатор OilLab 715 разработан специально для прецизионного определения давления насыщенных паров жидких углеводородных продуктов. Прибор реализует метод Рейда (Reid Method), который является отраслевым стандартом для оценки испаряемости бензинов, легких фракций нефти и других волатильных смесей. Точное знание давления пара критически важно для обеспечения безопасности хранения и транспортировки топлива, а также для контроля экологических выбросов.

Конструкция прибора основана на использовании горизонтальной термостатируемой ванны, в которой размещаются два испытательных цилиндра. Методология соответствует процедуре B стандарта ASTM D323, предполагающей мягкое покачивание сосудов в горизонтальном положении для достижения равновесия между жидкой и газообразной фазами образца без чрезмерного перемешивания или вспенивания. Диапазон измеряемых давлений составляет от 0 до 250 кПа, что позволяет тестировать продукты с давлением пара ниже 180 кПа (26 psi) согласно основным требованиям метода.

Соответствие международным стандартам и нормативам

Функциональность OilLab 715 полностью адаптирована под требования ведущих международных организаций по стандартизации. Использование данного оборудования гарантирует получение результатов, признаваемых глобальными нефтяными компаниями и регулирующими органами.

• Международные стандарты ASTM:
  • ASTM D323 – Стандартный метод определения давления пара нефти и летучих остатков (метод Рейда). Прибор поддерживает процедуру B (горизонтальная ванна).
  • ASTM D4953 – Стандартный метод определения давления пара бензина и смесей бензина с оксигенатами. Этот метод является модификацией D323 и применим к диапазону давлений от 35 кПа до 100 кПа.
• Стандарты Института нефти (IP):
  • IP 69 – Определение давления пара методом Рейда.
• Международные стандарты ISO:
  • ISO 3007 – Нефтепродукты. Определение давления насыщенного пара (метод Рейда).
• Российские и белорусские нормы (ГОСТ):
  • ГОСТ Р ИСО 3007 – Нефтепродукты. Определение давления насыщенного пара (метод Рейда). Гармонизированный стандарт, обеспечивающий взаимопризнаваемость результатов в рамках ЕАЭС.
  • ГОСТ 2877-82* – Бензины автомобильные. Метод определения давления насыщенных паров. Хотя старый ГОСТ описывает классическую методику, современные автоматические приборы серии OilLab часто используются как средства измерений, прошедшие поверку для соответствия техническим регламентам Таможенного союза (ТР ТС 013/2011 «О требованиях к автомобильному и авиационному бензину...»).
  • СТБ ИСО 3007 – Национальный стандарт Республики Беларусь, идентичный международному аналогу ISO 3007.

Наличие маркировки CE подтверждает соответствие устройства директивам Европейского Союза по низкой напряженности и электромагнитной совместимости.

Технические характеристики и конструкция системы

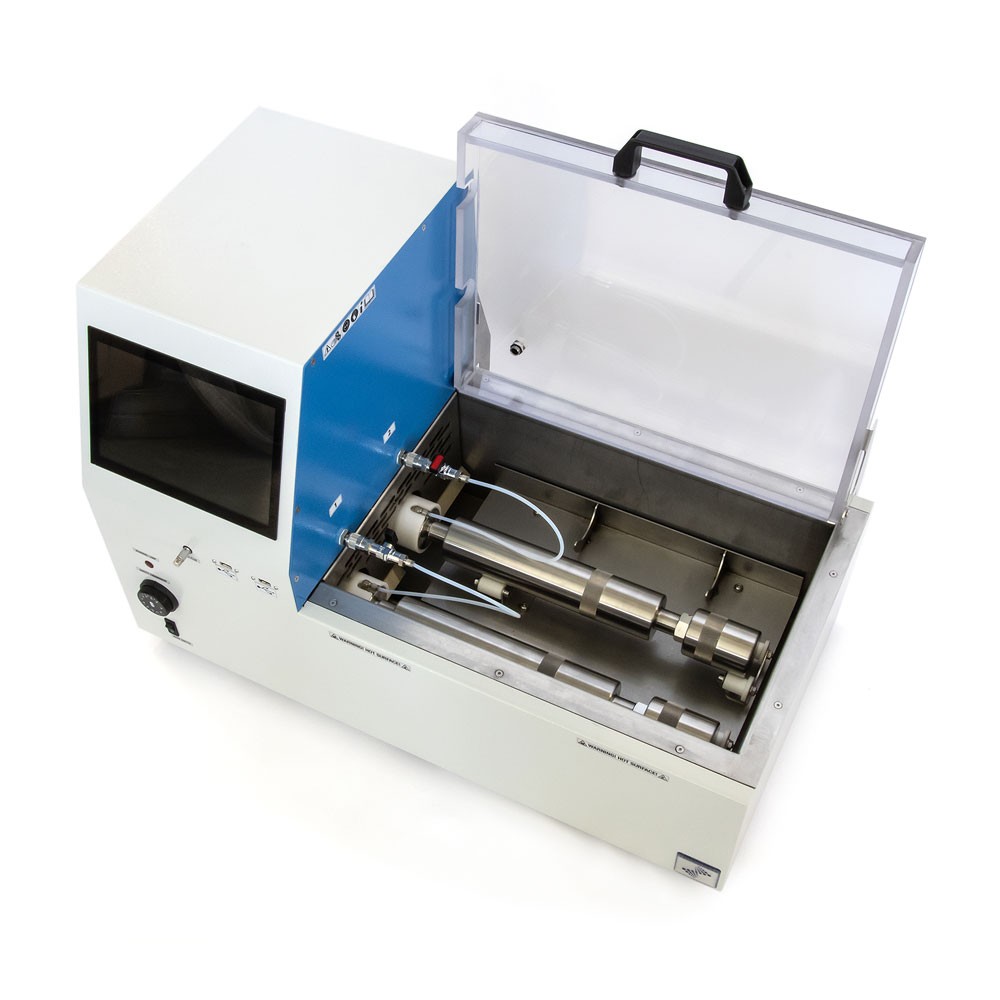

Сердцем установки является двухсекционная ванна из нержавеющей стали объемом 20 литров. Конструкция предусматривает размещение двух независимых испытательных цилиндров, что позволяет проводить параллельные измерения или сравнительные тесты различных образцов одновременно. Ванна оснащена мощными погружными нагревателями суммарной мощностью 2000 Вт (по 1000 Вт каждый сектор) и моторизованным мешалкой с валом для обеспечения однородности температурного поля.

• Термоконтроль: Температура воды в ванне поддерживается в диапазоне от комнатной до +80 °C с высокой точностью ±0.1 °C. Управление нагревом осуществляется через PID-регулятор на основе показаний платинового резистивного датчика PT100 класса А. Отображение температуры возможно как в градусах Цельсия, так и Фаренгейта.
• Механизм качания: Специальный привод обеспечивает плавное покачивание сосудов в горизонтальной плоскости в строгом соответствии с требованиями процедуры B стандарта ASTM D323. Это исключает ошибки, связанные с турбулентностью жидкости, и ускоряет достижение фазового равновесия.
• Измерение давления: Каждый сосуд оборудован собственным электронным преобразователем давления (манометром). Данные передаются напрямую в систему управления, исключая человеческий фактор при считывании показаний механических стрелочных приборов.
• Защита и безопасность: Предусмотрены датчики низкого уровня жидкости в ванне, автоматически отключающие нагреватели при недостатке теплоносителя. Система защиты от перегрева контролирует температуру воды и предотвращает аварийные ситуации.

Интеллектуальное программное обеспечение и интерфейс

Управление прибором осуществляется через встроенный панельный компьютер с 8-дюймовым TFT/LCD дисплеем разрешением 1024 × 768 пикселей и поддержкой 16 миллионов цветов. Устройство работает на базе жесткого диска объемом 40 ГБ и оснащено двумя портами USB для подключения принтера или накопителей данных.

Программное обеспечение OilLab 715 предоставляет расширенные возможности для анализа и отчетности:

1. Режим реального времени: Графики изменения давления и температуры отображаются непосредственно во время проведения теста. Пользователь может переключаться между графическим представлением и табличными данными.
2. Автоматизация процесса: Программа управляет всеми этапами: предварительным кондиционированием сосудов, заполнением, герметизацией, процессом качания и фиксацией максимального стабильного значения давления.
3. Хранение архива: Внутренняя память способна сохранять более 60 000 результатов анализов. Это эквивалентно примерно 15 годам ежедневной работы при нагрузке 10 анализов в день.
4. Экспорт данных: Результаты могут быть экспортированы в форматы Excel (.xls), PDF и JPEG. Поддерживается печать отчетов на любом Windows-совместимом принтере.
5. Диагностика и калибровка: Доступ к сервисному меню защищен паролем. Калибровка температурных датчиков возможна с использованием декадного магазина сопротивлений, а датчиков давления — с помощью внешнего эталонного манометра. Система поддерживает до 100 точек калибровки для каждого канала.
6. Контроль качества: Функция индикации недействительных тестов помогает оператору сразу обнаружить ошибки в ходе эксперимента (например, утечку газа или нестабильность давления).

Комплектация и вспомогательное оборудование

Для полноценной работы анализатора необходимо использовать специализированные аксессуары, соответствующие геометрии и материалам, указанным в стандартах ASTM и ISO.

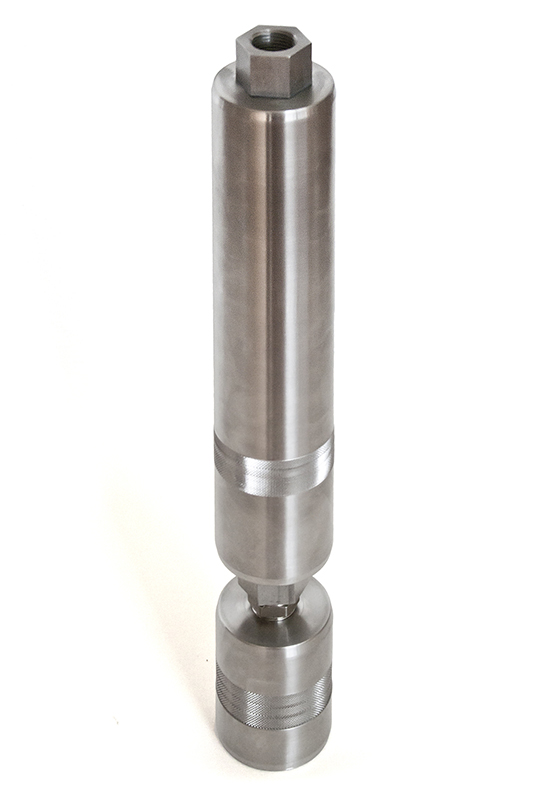

• Испытательные цилиндры (Reid Bomb): Комплект состоит из верхней (паровой) и нижней (жидкостной) камер, изготовленных из высококачественной нержавеющей стали. Поверхности имеют тонкую полировку для предотвращения адгезии капель и обеспечения полного слива жидкости. Соединения выполнены с резьбой ½ дюйма.
• Система быстрого соединения: Штуцеры и гибкие трубки из нержавеющей стали позволяют оперативно подключать сосуды к электронным датчикам давления, минимизируя время подготовки и риск потерь образца.

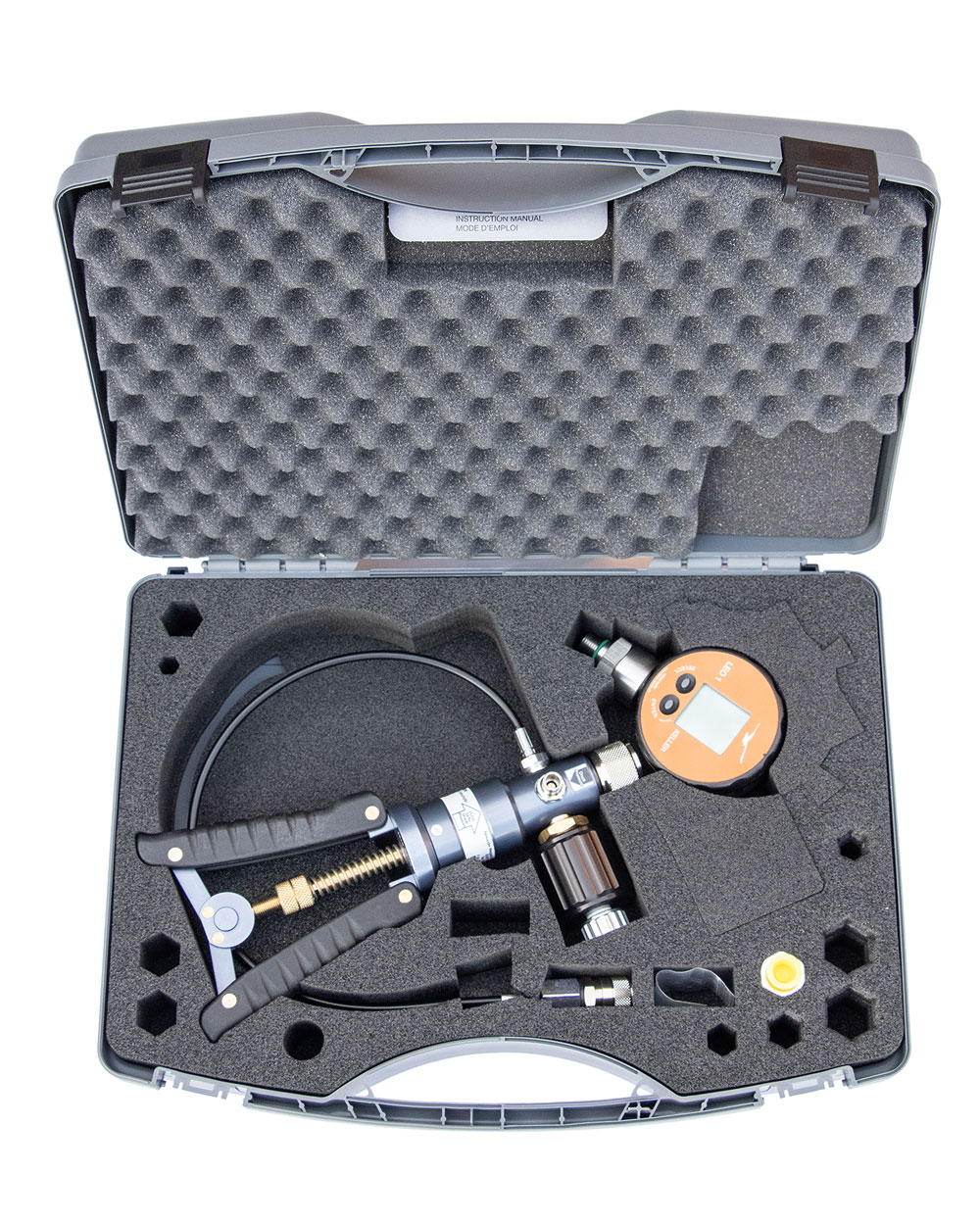

• Калибровочные инструменты: Набор включает ручной насос высокого давления (-0.95 ... +35.0 бар), цифровой эталонный манометр (±0.1% от полной шкалы) и набор адаптеров. Также поставляется симулятор PT100 для проверки термодатчиков.

• Расходные материалы: Резиновые пробки, силиконовые колпачки для уплотнения, стеклянные сосуды для охлаждения образцов перед тестом и запасные уплотнительные кольца (O-rings).

Габариты, вес и условия эксплуатации

Прибор имеет габариты 78.5 см (длина) × 45.0 см (глубина) × 60.0 см (высота) и весит приблизительно 56 кг. Компактная конструкция позволяет разместить установку на стандартной лабораторной столешнице. Электропитание осуществляется от сети переменного тока 220 В или 115 В (частота 50/60 Гц). Максимальное потребление мощности составляет 2000 Вт, что требует наличия выделенной линии питания надлежащего сечения.

Оптимальные условия эксплуатации включают температуру окружающей среды до 35 °C и относительную влажность воздуха не более 80%. Отсутствие открытых источников огня внутри корпуса и использование электрического нагрева делают прибор безопасным для работы в помещениях, где хранятся легковоспламеняющиеся вещества, при соблюдении общих правил техники безопасности лаборатории.
