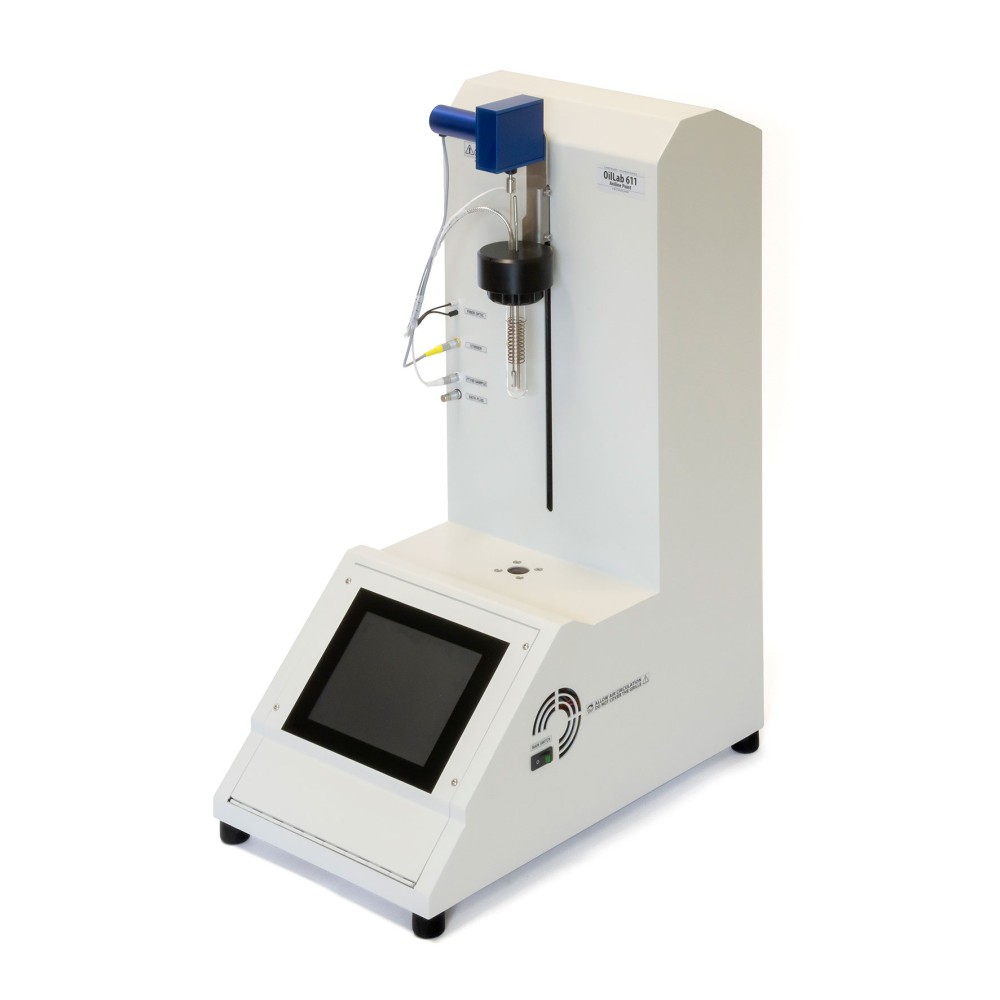

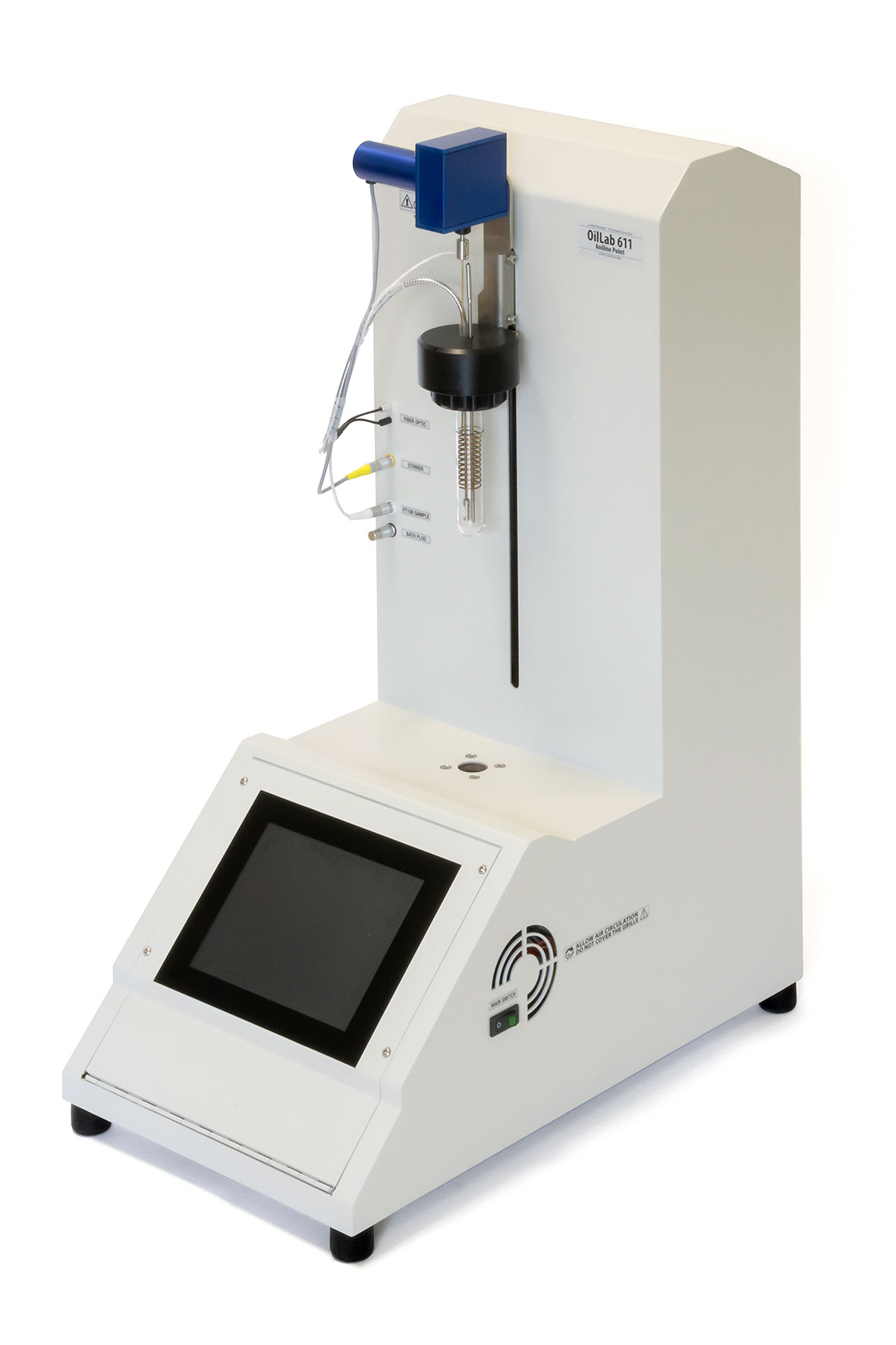

Автоматический анализатор анилиновой точки OilLab 611

Назначение и физический смысл определения анилиновой точки

Автоматический анализатор OilLab 611 предназначен для точного определения анилиновой точки и смешанной анилиновой точки нефтепродуктов и углеводородных растворителей. Анилиновая точка является важным показателем химического состава топлива или масла, характеризующим содержание в нем ароматических углеводородов. Чем ниже анилиновая точка, тем выше содержание ароматики, что влияет на растворяющую способность, цетановое число дизельных топлив, стойкость резиновых уплотнений и другие эксплуатационные свойства.

Прибор реализует метод E (ASTM D611-E / IP 2-E), который использует автоматическую аппаратуру и подходит для широкого диапазона продуктов, ранее требовавших применения методов A и B. Ключевым преимуществом данной методики является возможность работы с широким спектром образцов, включая прозрачные, мутные и темные нефтепродукты с цветностью до 8.0 по шкале ASTM.

Инновационная система детекции и оптический блок

В отличие от традиционных визуальных методов, где оператор должен самостоятельно фиксировать момент исчезновения мутности, OilLab 611 оснащен погружным волоконно-оптическим инфракрасным (IR) детектором со специализированной платой обработки сигналов. Эта система автоматически регистрирует изменение прозрачности смеси анилина и образца при нагревании или охлаждении.

Использование ИК-диапазона позволяет прибору успешно анализировать сильно окрашенные и непрозрачные образцы, которые невозможно исследовать визуально. Детектор фиксирует фазовый переход "растворение/выпадение осадка" с высокой точностью, исключая субъективность человеческой оценки. В конструкции предусмотрена головка соединения с отверстием для ввода анилина через иглу или дозатор, что обеспечивает герметичность системы во время теста.

Терморегуляция: сочетание нагрева и охлаждения Пельтье

Одной из главных технических особенностей OilLab 611 является отсутствие необходимости во внешнем источнике охлаждения. Прибор оснащен высокотехнологичной системой на элементах Пельтье с теплообменником, которая позволяет охлаждать образец до +10°C. Нагрев осуществляется отдельным нагревательным элементом из нержавеющей стали, при этом образец не контактирует напрямую с нагревающей поверхностью, что предотвращает локальный перегрев и разложение пробы.

Твердый алюминиевый блок с глубоким антикоррозионным покрытием обеспечивает эффективную теплопередачу. Двухслойная изоляция гарантирует стабильность температуры с точностью +/- 0,1°C в диапазоне от +10°C до +170°C. Равномерность распределения тепла по объему образца поддерживается моторизованной трехвитковой мешалкой, работающей на скорости 100 об/мин.

Конструкция испытательной ячейки и удобство обслуживания

Испытательная ячейка выполнена из простого стекла с винтовым механизмом соединения. Такая конструкция позволяет легко демонтировать и очищать сосуд после каждого теста, что критически важно для предотвращения перекрестного загрязнения образцов. Стеклянная посуда химически стойка и прозрачна для оптической системы детекции.

Компактный корпус прибора окрашен антикислотными эпоксидными материалами, защищающими оборудование от агрессивных паров анилина и нефтепродуктов. Габариты устройства составляют 31 × 53 × 75 см, а вес — 26 кг, что делает его удобным для размещения на стандартных лабораторных столах.

Программное обеспечение Lab-Link и интерфейс управления

Управление анализатором осуществляется через встроенный сенсорный экран TFT/LCD диагональю 8,4 дюйма с разрешением 1024 × 768 пикселей. Программное обеспечение Lab-Link работает на базе микрокомпьютерной платы и предоставляет интуитивно понятный интерфейс.

Основные функции программного обеспечения включают:

• Автоматическое выполнение анализа согласно выбранным стандартным методам или пользовательским настройкам
• Отображение всех параметров анализа и статуса прибора в реальном времени
• Построение графиков изменения температуры и сигнала детектора в ходе теста
• Поля для ввода имени оператора и названия продукта для идентификации проб
• Звуковая сигнализация и текстовые сообщения об окончании анализа, ошибках или неисправностях
• Индикация недействительных тестов и диагностические предупреждения
• Экспорт результатов в форматах .xls, .pdf и .jpg
• Возможность калибровки по 100 точкам
• Внутренняя память для хранения более 65 000 результатов анализов

Прибор оснащен двумя портами USB для подключения внешних устройств и портом Ethernet для интеграции в локальную сеть лаборатории или систему LIMS.

Соответствие международным стандартам и методам ГОСТ

OilLab 611 сертифицирован для проведения испытаний в соответствии с ведущими мировыми стандартами:

• ASTM D611-E — Стандартный метод испытания анилиновой точки и смешанной анилиновой точки нефтепродуктов и углеводородных растворителей (автоматический метод)
• IP 2-E — Аналогичный британский стандарт
• Метод коррелирует с процедурами A, B, C, D стандартов ASTM D611 и IP 2

В Российской Федерации и Республике Беларусь определение анилиновой точки регламентировано национальными стандартами, гармонизированными с ISO и ASTM:

• ГОСТ 12328-77 (ИСО 2977-73) — Нефтепродукты. Метод определения анилиновой точки и смешанной анилиновой точки. Данный стандарт описывает как визуальные, так и инструментальные методы, и прибор OilLab 611 полностью удовлетворяет требованиям к автоматизированным системам.
• ГОСТ Р 52925-2008 — Масла моторные. Хотя стандарт не всегда требует прямого измерения анилиновой точки, этот параметр важен для оценки базовых масел и присадок, используемых в производстве.
• ГОСТ 32513-2013 — Топлива дизельные. Анилиновая точка косвенно связана с цетановым числом и качеством воспламенения, поэтому контроль этого параметра важен для производителей топливных композиций.

Вспомогательное оборудование и расходные материалы

Для повышения точности и удобства дозирования реагентов рекомендуется использовать систему дозирования артикул 7244. Она изготовлена из стекла боросиликатного типа 3.3 и оснащена поршнем из PTFE, что обеспечивает высокую химическую стойкость. Система позволяет быстро и точно регулировать объем с помощью аналогового курсора, исключая потерю реагента при удалении воздуха или заполнении. Конструкция предотвращает образование пузырьков и обеспечивает полный перенос жидкости. Дозатор можно автоклавировать при температуре +121°C в течение 20 минут и имеет соединение GL32.

В комплект запасных частей входят:

• Съемная стеклянная ячейка (арт. 1004)
• Уплотнительное кольцо для тестовой банки (арт. 7187)
• Датчик температуры PT100 с разъемом (арт. 3596)
• Волоконно-оптический кабель (арт. 5416)
• Зеркало для оптической системы (арт. 2151)
• Мешалка (арт. 7185)

Калибровка и метрологическое обеспечение

Для поддержания точности температурных измерений прибор оснащен меню калибровки. Для рутинной проверки используются симулятор PT100 (декадный магазин сопротивления арт. 3013) и комплект соединительных кабелей (арт. 3102). Это позволяет лаборатории самостоятельно проводить периодическую поверку температурного канала без демонтажа датчиков.

Автоматический анализатор OilLab 611 представляет собой современное решение для лабораторий, требующих высокой пропускной способности и объективности результатов. Исключение человеческого фактора при определении конца точки помутнения, возможность работы с темными образцами и широкий температурный диапазон делают этот прибор незаменимым инструментом для контроля качества нефтепродуктов, растворителей и базовых масел.
