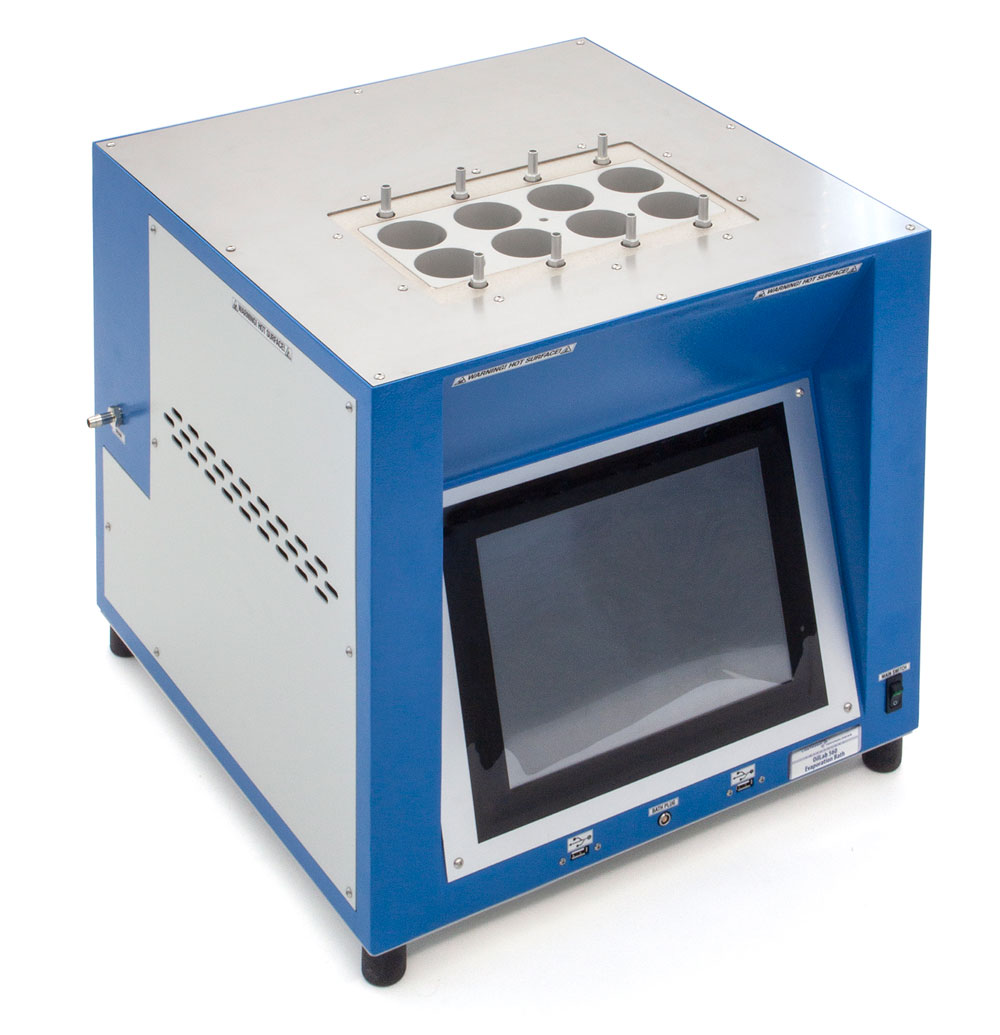

Автоматическая баня испарения OilLab 560

Назначение и принцип действия анализатора OilLab 560

Автоматическая баня испарения OilLab 560 представляет собой высокотехнологичное лабораторное оборудование, предназначенное для количественного определения существующего содержания смол в авиационных топливах, а также общего содержания смол в моторных бензинах и других летучих дистиллятах. Методика основана на процессе струйного испарения образца под воздействием контролируемого потока горячего воздуха или пара.

Прибор позволяет оценивать качество готовых нефтепродуктов, включая те, которые содержат кислородсодержащие соединения спиртового и эфирного типа, а также присадки, контролирующие образование отложений. Результаты испытаний критически важны для обеспечения надежности работы двигателей внутреннего сгорания и предотвращения загрязнения топливных систем, форсунок и камер сгорания смолистыми отложениями.

Соответствие международным и национальным стандартам

Оборудование сертифицировано и полностью соответствует требованиям ряда авторитетных международных методик испытаний:

• ASTM D381 - Стандартный метод испытания содержания смол в топливах методом струйного испарения.
• EN ISO 6246 - Нефтепродукты. Определение содержания смол методом испарения.
• DIN 51784 - Немецкий стандарт определения смолистых веществ.
• IP 131 и IP 540 - Методики Института нефти (Великобритания).

Для интеграции в лаборатории стран СНГ прибор соответствует следующим нормативным документам:

• ГОСТ Р ЕН ИСО 6246 (Россия) - Нефтепродукты. Определение содержания смол методом испарения.
• ГОСТ 10006 (Россия) - Топливо для реактивных двигателей. Метод определения фактических смол.
• ГОСТ 20292 (Россия) - Бензины автомобильные. Метод определения фактических смол.
• СТБ ISO 6246 (Беларусь) - Нефтепродукты. Определение содержания смол.
• ГОСТ 9.1-02 (Беларусь) - Методы испытаний нефтепродуктов на содержание смол.

Конструктивные особенности и термоблок

OilLab 560 выполнен в настольном формате с прочной стальной конструкцией, покрытой антикислотными эпоксидными материалами для защиты от коррозии и агрессивных сред. Сердцем прибора является прямоугольный металлический блок из алюминия с глубоким покрытием, обеспечивающий превосходную теплопроводность и равномерность нагрева.

Ключевые элементы конструкции термоблока:

• Вместимость до 8 испытательных позиций благодаря съемным адаптерам.
• Верхняя крышка из нержавеющей стали, устойчивая к высоким температурам и легко поддающаяся очистке.
• Нагревательные элементы полного контакта из нержавеющей стали, обеспечивающие быстрый нагрев, высокую однородность температуры и стабильность работы блока.
• Рабочий температурный диапазон до +280°C с точностью поддержания и стабильностью 0,1°C, что критически важно для воспроизводимости результатов испарения.

Система подачи воздуха и пара

Уникальной особенностью OilLab 560 является наличие двух выделенных линий ввода для обеспечения гибкости методики испытаний:

Линия подачи воздуха

Система оснащена встроенными цифровыми расходомерами для мониторинга мгновенного расхода воздуха для каждой позиции. Регулировка потока осуществляется через пропорциональные клапаны, что позволяет точно соблюдать требования стандартов к скорости потока газа. Для каждой из 8 позиций предусмотрена индивидуальная струя, оснащенная коническими адаптерами с сетками размером 500-600 микрон.

Линия подачи пара

Система включает распределительный коллектор, суперхитер (перегреватель пара) с дренажным клапаном и ручные регулировочные клапаны для тонкой настройки потока. Это обеспечивает подачу перегретого пара необходимой температуры для эффективного испарения тяжелых фракций топлива без термического разложения смол.

Программное обеспечение Lab-Link и интерфейс управления

Управление прибором осуществляется через сенсорную панель Panel PC с диагональю 12 дюймов, работающую в среде Windows. Дисплей TFT/LCD имеет разрешение 1024×768 пикселей и поддержку 16 миллионов цветов, что обеспечивает четкое отображение графиков и данных.

Функциональные возможности программного обеспечения Lab-Link:

• Независимый мониторинг температуры и таймера для каждой из 8 тестовых позиций.
• Предустановленные профили для проведения анализов строго по ASTM D381 или возможность создания пользовательских методов.
• Диагностический контроль каждого независимого воздушного или парового клапана для своевременного выявления неисправностей.
• Калибровка температуры бани до 100 точек и независимая калибровка датчиков расхода для каждого сенсора.
• Настройка таймера для каждого выхода индивидуально.
• Емкость памяти для хранения более 60 000 результатов анализов.
• Два порта ввода-вывода USB для подключения внешней клавиатуры, мыши и принтера.

Технические характеристики и габариты

Прибор отличается компактными размерами, что позволяет размещать его на стандартных лабораторных столах:

• Габаритные размеры: 48 × 48 × 46 см.
• Вес оборудования: 45 кг.
• Электропитание: 230 В переменного тока (50/60 Гц) или 115 В (60 Гц).
• Потребляемая мощность: 2300 Вт.
• Защита цепи: два предохранителя по 12 А.

Задняя панель прибора оснащена специальным разъемом для автоматического управления внешним оборудованием, таким как аппаратура бокового канала потока LT/FA-247000/M.

Комплектация и основная посуда

В базовую комплектацию входят 8 стеклянных стаканов объемом 100 мл, изготовленных из термостойкого стекла. Эти стаканы используются для сбора остатка смол после испарения летучих компонентов топлива. Также в комплект входят необходимые адаптеры и сетки для формирования равномерной струи газа или пара.

Дополнительные аксессуары и измерительные приборы

Для полноценной работы и соблюдения метрологических требований рекомендуется использование следующих аксессуаров:

• Термометр ASTM 3C (арт. T-AS3C) для контрольных измерений температуры.
• Щипцы из нержавеющей стали с пробковой защитой (арт. 5550), общая длина 250 мм, для безопасного извлечения горячих стаканов из бани.
• Набор для проверки пара OilLab 142, состоящий из мерного стеклянного цилиндра объемом 2000 мл и медной трубки.

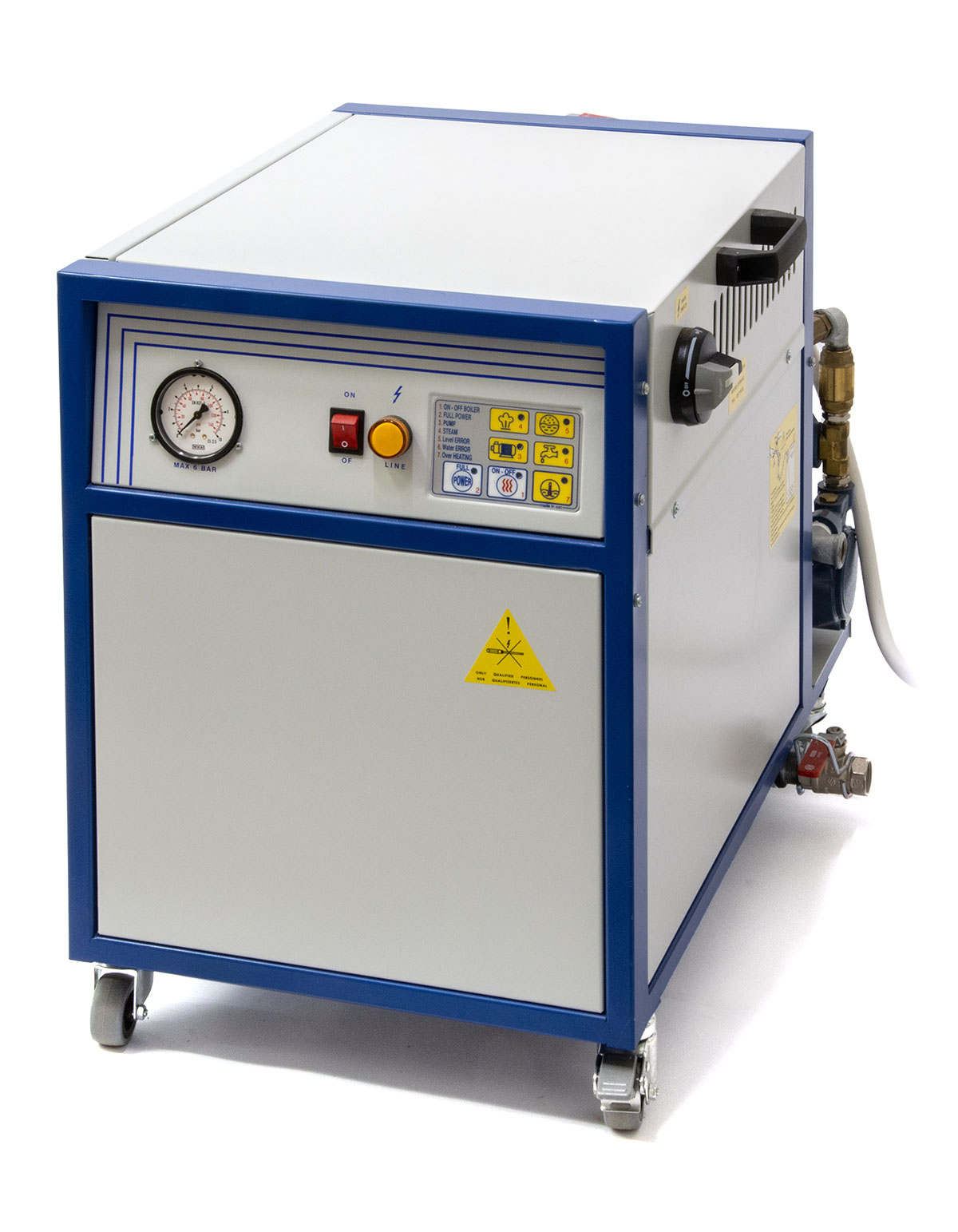

Промышленный парогенератор (арт. 1000160)

Для обеспечения прибора качественным паром требуется подключение внешнего промышленного парогенератора. Основные характеристики рекомендуемой модели:

• Производительность пара: 19,5 кг/ч.
• Установленная мощность нагрева: 15-18 кВт.
• Температура пара при давлении 3,5 бар: 152°C.
• Электропитание: 400 В, 3 фазы, 50 Гц.
• Рабочее давление: 5 бар, максимальное рабочее давление: 5,5 бар.
• Емкость бойлера: 10 литров.
• Длина подающей трубки: 3 метра.
• Требует подключения к линии водоснабжения.

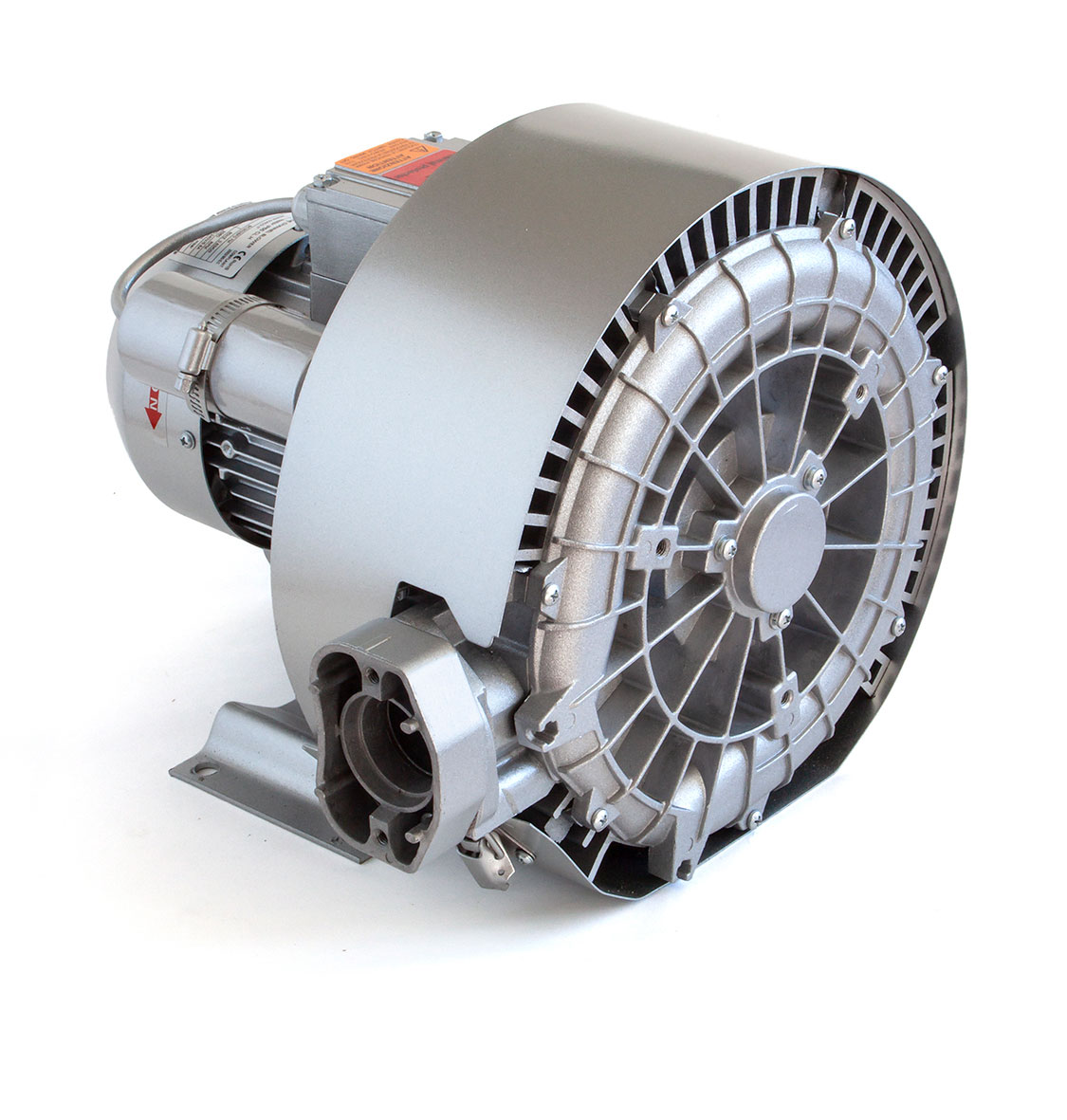

Аппаратура бокового канала потока (арт. LT/FA-247000/M)

Для создания необходимого потока воздуха используется специализированная воздуходувка:

• Полностью литая алюминиевая конструкция, исключающая контакт вращающихся и статических компонентов, что повышает надежность и снижает загрязнение воздуха маслом.
• Мощность двигателя: 2,20 кВт.
• Расчетный расход: 150 м³/ч при 0 мбар.
• Уровень шума: 66 дБ(А).
• Вес: 27 кг.
• Длина соединительной трубки к прибору: 1 метр.

Система фильтрации и контроля расхода воздуха

Чистота подаваемого воздуха критически важна для точности определения смол. Система включает:

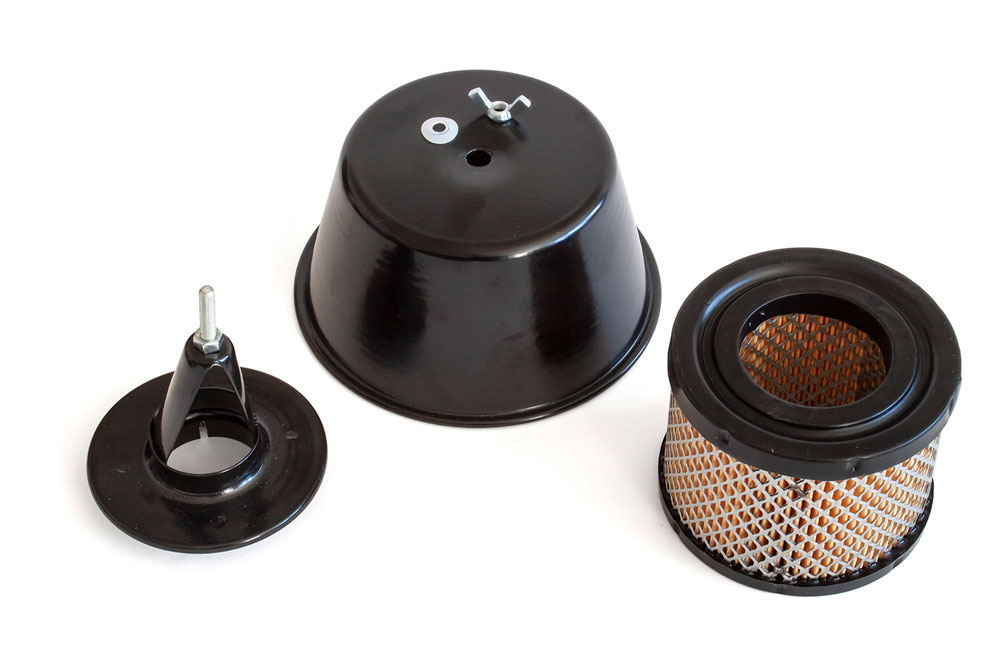

• Воздушный фильтр для аппаратуры потока (арт. 5210). Комплект состоит из опоры фильтра с завинчивающейся крышкой из окрашенной стали, фильтрующего элемента, задерживающего частицы, и адаптера для подключения.

• Запасной фильтрующий элемент (арт. 7084).
• Массовый расходомер с функцией сигнализации (арт. 3189). Диапазон измерения массового расхода от 1,2 до 60 нл/мин. Цифровой дисплей, соединение ¼”. Питание от батареи или micro-USB. Рабочее давление 0,2 – 11 бар. Корпус из анодированного алюминия с уплотнениями из фторкаучука (Fkm). Повторяемость ±0,5% от полной шкалы.

Запасные части и расходные материалы

Для поддержания прибора в рабочем состоянии доступен широкий спектр запасных частей:

• Стаканы Pyrex® (арт. 1052) - термостойкая замена основной посуды.
• Нагревательные картриджи 100 мм, 115 В (арт. 3114, упаковка 2 шт.) и 230 В (арт. 3190, упаковка 2 шт.) для нагревательного блока и блока перегрева пара.
• Зонд PT100 длиной 180 мм для блока перегрева пара (арт. 3168) и стандартный датчик PT100 (арт. 3393).
• Предохранительный термостат (арт. 3169) и твердотельное реле 40А (арт. 3178) для системы безопасности.
• Запасные металлические сетки (арт. 5476, упаковка 10 шт.) для адаптеров струй.
• Комплект воздушных струй в сборе (арт. 7082, упаковка 4 шт.).

Преимущества использования автоматической бани OilLab 560

Внедрение данного оборудования в лабораторную практику предоставляет ряд существенных преимуществ:

• Высокая производительность благодаря одновременному тестированию 8 образцов.
• Автоматизация процессов контроля расхода и температуры минимизирует влияние оператора на результаты.
• Точность поддержания температуры 0,1°C обеспечивает строгое соответствие требованиям стандартов ASTM и ISO.
• Гибкость настройки позволяет работать как с воздухом, так и с паром, расширяя область применения прибора.
• Интуитивно понятный сенсорный интерфейс и мощное ПО Lab-Link упрощают обучение персонала и обработку данных.
• Надежная конструкция из нержавеющих сталей и алюминия гарантирует долгий срок службы даже в условиях интенсивной эксплуатации.
• Возможность интеграции с внешними системами подачи воздуха и пара для создания комплексных рабочих мест.

Важность контроля смолистых веществ в топливах

Смолистые вещества являются нежелательными компонентами топлив, образующимися в результате окисления нестабильных углеводородов. Их наличие может привести к серьезным проблемам в эксплуатации техники:

• Загрязнение и закоксовывание топливных форсунок, что ухудшает распыление топлива и снижает эффективность сгорания.
• Образование отложений во впускных коллекторах и на клапанах двигателей.
• Засорение топливных фильтров и магистралей, приводящее к перебоям в подаче топлива.
• Снижение мощности двигателя и увеличение расхода топлива.
• Повышенный выброс вредных веществ из-за неполного сгорания.

Регулярный контроль содержания смол с помощью прибора OilLab 560 позволяет нефтеперерабатывающим заводам и лабораториям контроля качества своевременно выявлять отклонения в технологическом процессе, корректировать состав присадок и гарантировать потребителям поставку топлива, соответствующего самым строгим экологическим и эксплуатационным стандартам.

Особенности методики струйного испарения

Метод, реализуемый в OilLab 560, заключается в испарении определенного объема топлива в потоке горячего воздуха или пара при строго контролируемой температуре. Летучие компоненты топлива удаляются, а нелетучие смолистые остатки остаются на стенках стакана. После завершения процесса испарения стакан охлаждается, и остаток взвешивается. Разница в массе пустого и заполненного стакана, пересчитанная на объем исходного образца, дает содержание смол в мг/100 мл.

Использование пара в некоторых модификациях метода позволяет более мягко удалять тяжелые фракции, предотвращая термическое разложение самих смол, что дает более точную картину их реального содержания в продукте. Прибор автоматически контролирует время испытания и температуру, исключая человеческие ошибки при ручном управлении процессом.
