Атомно-силовой микроскоп для 300 мм пластин FX300

Park Systems FX300: передовой атомно-силовой микроскоп для промышленных и исследовательских задач

В современной нанотехнологии и микроэлектронике требования к точности, скорости и масштабируемости измерений постоянно растут. Решением для передовых исследований и промышленного контроля качества стала система Park Systems FX300 — высокопроизводительный атомно-силовой микроскоп (АСМ/AFM), специально разработанный для анализа крупногабаритных образцов, включая пластины диаметром до 300 мм. Это делает FX300 незаменимым инструментом в полупроводниковой промышленности, центрах НИОКР и лабораториях передовых технологий.

Максимальная совместимость с промышленными стандартами

Одним из ключевых преимуществ FX300 является его способность работать с 300-миллиметровыми кремниевыми пластинами, что соответствует современным стандартам полупроводникового производства. Это позволяет интегрировать микроскоп непосредственно в производственные линии для контроля топографии, качества поверхностей и функциональных свойств материалов без необходимости разрезания или подготовки малых образцов. Такая возможность значительно ускоряет процессы контроля и сокращает время вывода продукции на рынок.

Высочайшая точность и стабильность измерений

FX300 демонстрирует выдающиеся показатели по стабильности и точности за счёт усовершенствованной механической конструкции. Благодаря сниженному уровню шумов и минимальному тепловому дрейфу, система обеспечивает высокое разрешение на наноуровне даже при длительных измерениях. Это особенно важно при анализе тонких плёнок, наноструктур и многослойных покрытий, где малейшие искажения могут повлиять на интерпретацию данных.

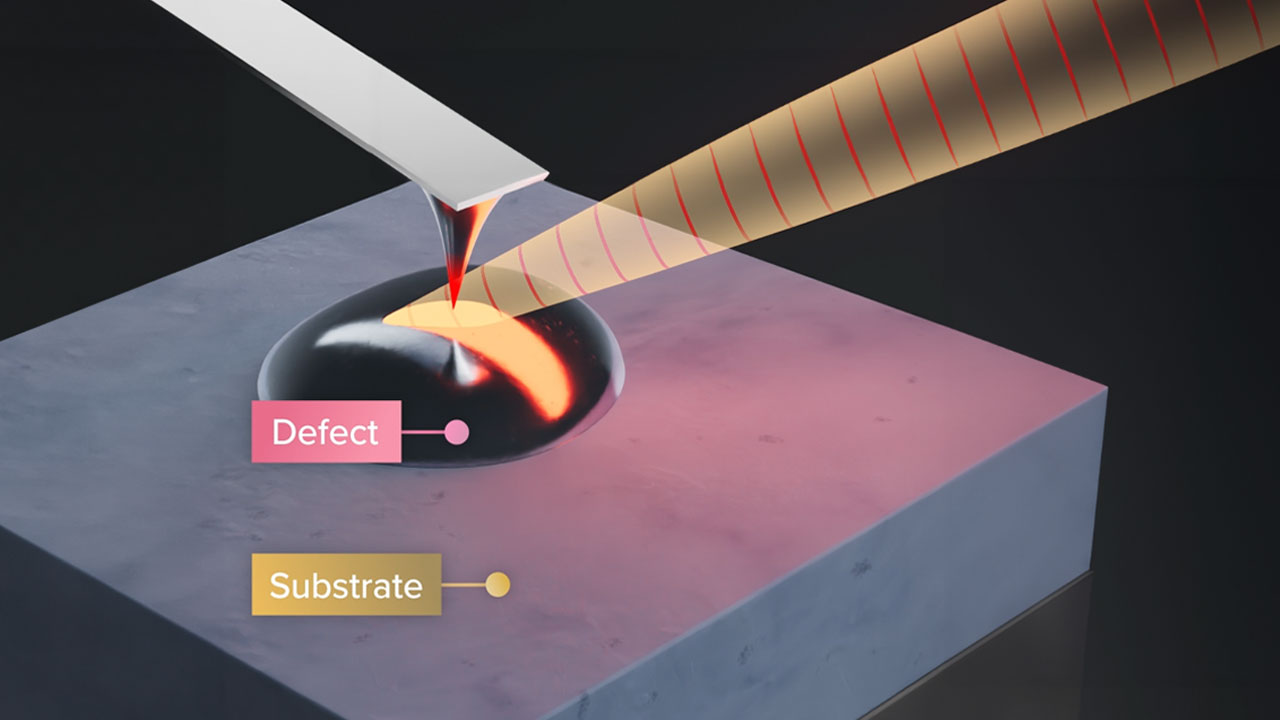

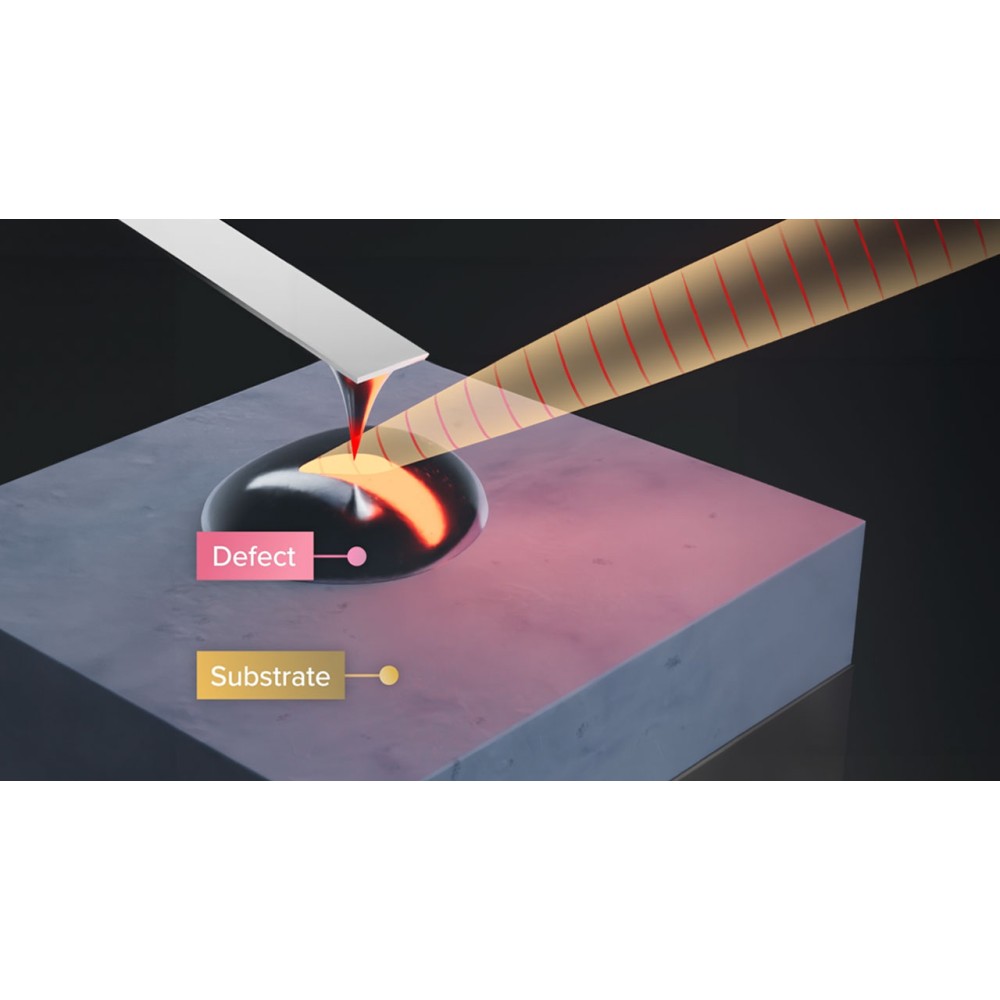

Улучшенная оптическая система фокусирует лазерный луч (SLD) через объектив, формируя диаметр пятна всего 11 мкм. Такой малый размер пятна позволяет эффективно работать с высокоскоростными кантилеверами, обеспечивая чёткий сигнал и стабильное отслеживание поверхности. Это критично для быстрого сканирования без потери качества изображения.

Высокая скорость и точность позиционирования по оси Z

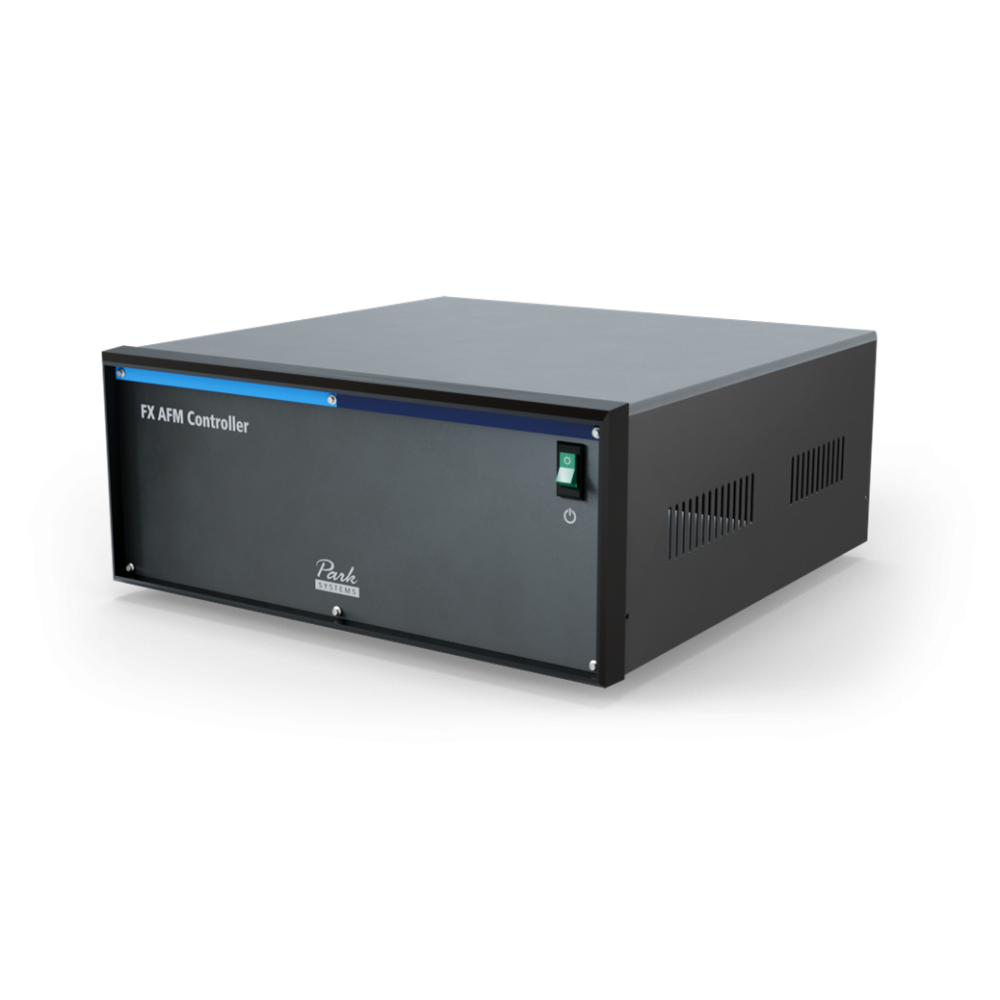

Система оснащена высокосиловым пьезоэлектрическим приводом и гибкой (flexure) направляющей структурой, что обеспечивает исключительно быструю и точную реакцию сервопривода по оси Z. В сочетании с новым электронным контроллером FX AFM это позволяет достигать рекордной скорости сканирования при сохранении высокой точности отслеживания рельефа. Это особенно важно при исследовании сложных, резко изменяющихся поверхностей, таких как MEMS-структуры или текстурированные покрытия.

Расширенные функциональные возможности

Park FX300 поддерживает широкий спектр расширенных AFM-методик, включая:

• Электрические измерения (проводимость, ёмкость, PFM)
• Наномеханический анализ (наноиндентирование, картирование модуля Юнга)
• Тепловые измерения (сканирующая термомеханическая микроскопия)
• Магнитные исследования (MFM)

Это делает микроскоп универсальным инструментом для комплексного анализа материалов, необходимого как в научных исследованиях, так и в промышленной разработке новых покрытий, полупроводниковых устройств и нанокомпозитов.

Промышленная интеграция и автоматизация

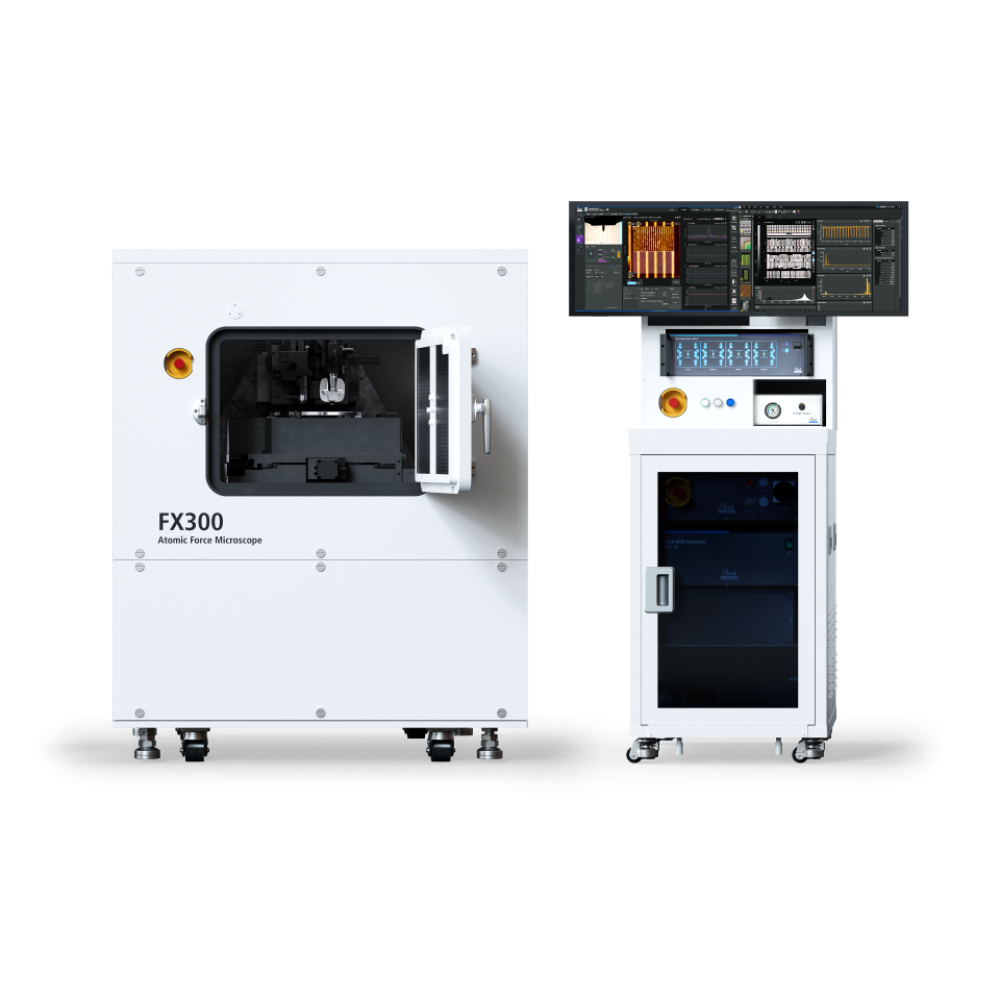

FX300 разработан с учётом требований промышленной среды. В его конструкцию входит встроенный промышленный контроллер, сигнальная башня и аварийная кнопка остановки, что обеспечивает безопасность и надёжность в условиях серийного производства. Дополнительно доступна система контроля загрязнений с использованием блока вентилятор-фильтр (FFU), позволяющая поддерживать чистоту в классе чистых помещений (cleanroom).

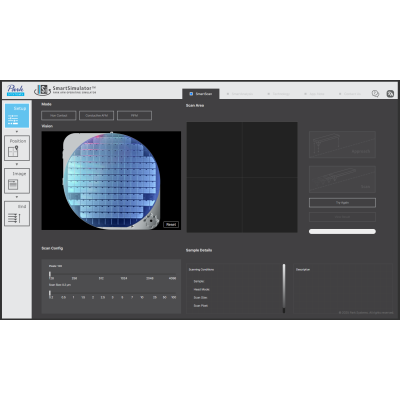

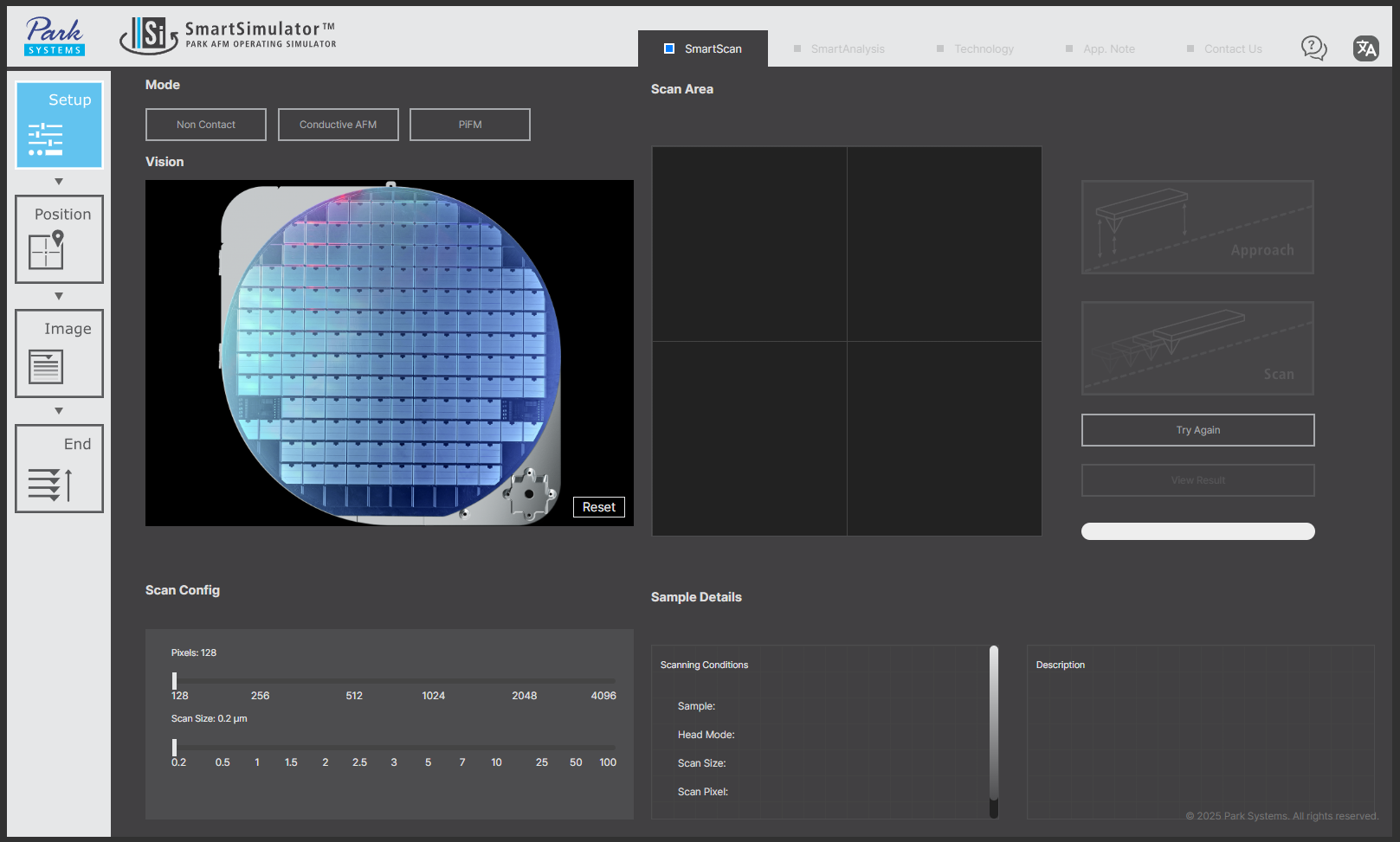

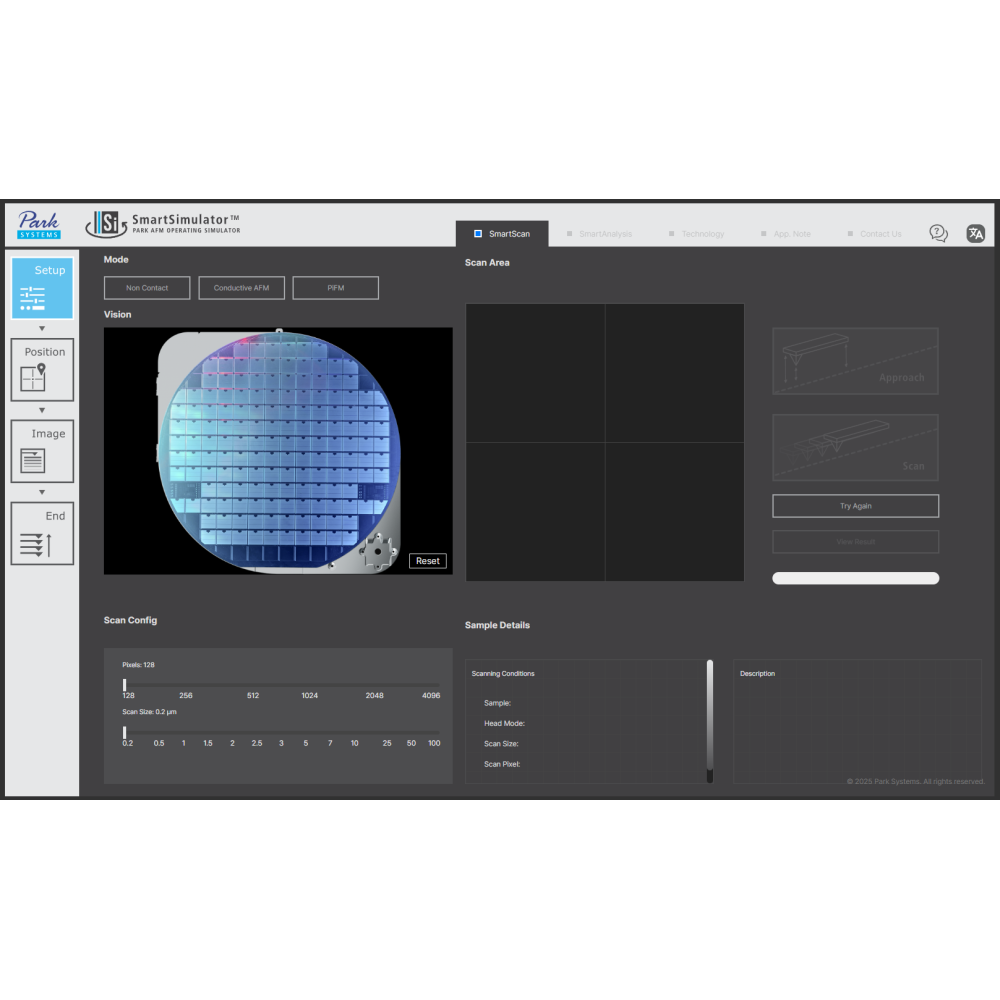

Для автоматизации рутинных операций предусмотрена рецептурная система измерений, позволяющая сохранять и воспроизводить параметры сканирования, что критично для контроля качества и повторяемости результатов в R&D и производственных процессах.

Технические характеристики Park Systems FX300:

• Максимальный размер образца: до 300 мм (12 дюймов)
• Тип сканирования: XYZ-сканер с закрытым контуром
• Размер лазерного пятна (SLD): 11 мкм
• Уровень шумов: < 0.05 нм (RMS)
• Тепловой дрейф: < 0.1 нм/мин
• Скорость сканирования: до 10 линий/сек (в зависимости от режима)
• Ось Z: пьезоэлектрический привод с flexure-направляющей
• Электроника: новое поколение контроллера FX AFM
• Режимы работы: контактный, полуконтактный, PeakForce Tapping®, электрические, механические, тепловые, магнитные
• Интеграция: рецептурные измерения, поддержка автоматизации, FFU-опция, промышленный интерфейс

Почему выбирают Park FX300?

Park Systems FX300 — это не просто научный инструмент, а промышленное решение, сочетающее высочайшую точность, надёжность и масштабируемость. Он идеально подходит для:

• Контроля качества в полупроводниковой промышленности
• Исследования новых материалов в R&D-центрах
• Разработки MEMS, нанопокрытий и передовых композитов
• Автоматизированных лабораторий с высокой нагрузкой

Благодаря своей универсальности, производительности и совместимости с промышленными стандартами, FX300 становится эталоном в сегменте крупногабаритных АСМ-систем.

Park Systems FX300 — это прорыв в области атомно-силовой микроскопии, сочетающий передовые технологии с практическими требованиями современного производства. Высокая точность, низкий дрейф, поддержка 300 мм пластин и расширенные функциональные режимы делают его лучшим выбором для компаний и исследовательских центров, ставящих во главу угла качество, скорость и инновации.

Инвестируйте в точность будущего — выберите Park FX300.
