Анализаторы пенообразования и эмульгируемости масел FB-190000/FB-191000/FB-192000/FB-193000

Теоретические основы метода определения пенообразования

Определение склонности жидких нефтепродуктов к образованию пены является критически важным этапом контроля качества. Пена снижает эффективность теплоотвода, вызывает кавитацию в насосах и приводит к преждевременному износу механических узлов. Методика заключается в прокачивании воздуха через испытуемую пробу при строго контролируемых температурах (обычно 24°C и 93,5°C) с последующим измерением объема образовавшейся пены через определенные интервалы времени.

Оборудование должно обеспечивать высокую стабильность температуры ванны, точную дозировку расхода воздуха и защиту от внешних вибраций. Представленная линейка приборов серии LT/FB охватывает различные уровни автоматизации — от полностью ручных станций до интеллектуальных полуавтоматических комплексов с программным обеспечением.

Соответствие международным стандартам и нормативной базе РФ и РБ

Все представленные модели сертифицированы по CE и разработаны в соответствии с требованиями ведущих международных организаций по стандартизации. Это гарантирует взаимопризнаваемость результатов испытаний между лабораториями разных стран:

• ASTM D892: Стандартный метод испытания на определение склонности к образованию пены в жидких продуктах. Приборы поддерживают выполнение всех трех последовательностей (Sequence I, II, III).
• ISO 6247: Нефтепродукты. Определение свойств образования пены. Гармонизированный аналог ASTM D892.
• DIN 51566: Немецкий стандарт для определения пенообразующих свойств смазочных масел.
• IP 146: Метод Института нефти (Великобритания), идентичный по процедуре ASTM D892.
• ASTM D6082: Специализированный метод оценки пенообразования в присутствии воды и загрязнителей, часто применяемый для турбинных масел. Некоторые модели (FB-193000/M) имеют расширенный температурный диапазон специально для этого теста.
• ГОСТ Р 51058-97 (или действующие аналоги): Масла индустриальные. Метод определения склонности к образованию пены. Требования к геометрии цилиндров, скорости потока воздуха и температурным режимам совпадают с международными протоколами.
• ГОСТ 2177-99: Общие требования к методам анализа нефтепродуктов, включая обеспечение чистоты оборудования и стабильности условий эксперимента.

Флагманская модель: Полуавтоматический анализатор LT/FB-193000/M

Вершина линейки — настольный прибор с интегрированной системой охлаждения и нагревом до высоких температур. Эта модель отличается от остальных наличием единой рабочей камеры вместо отдельных водяных бань, что позволяет проводить тесты в более широком диапазоне условий.

Конструктивные особенности:

• Корпус из металла с антикислотным покрытием и двойной изоляцией камер.
• Нержавеющая рабочая камера с внутренней стойкой на 4 позиции для стеклянных цилиндров объемом 1000 мл.
• Смотровое окно размером 300×300 мм с подсветкой для визуального контроля процесса.
• Принудительная вентиляция обеспечивает равномерность распределения тепла внутри камеры.
• Интегрированная система охлаждения способна поддерживать температуру +24°C без использования внешней воды или льда.
• Нагреватель из нержавеющей стали позволяет достигать температур, необходимых для метода ASTM D6082 (до +200°C).

Система управления и автоматизация:

Центральным элементом является 7-дюймовый сенсорный экран (разрешение 800×480) с фирменным ПО Lin-Tech. Программное обеспечение управляет четырьмя независимыми каналами анализа одновременно.

• Автоматическое включение микронасосов подачи воздуха.
• Таймеры для этапов продувки, ожидания и измерения.
• Звуковая сигнализация для уведомления оператора о необходимости действий.
• Диагностическая панель для калибровки датчиков температуры и расхода воздуха прямо на устройстве.

Технические характеристики:

• Диапазон регулирования расхода воздуха: от 80 до 200 мл/мин с разрешением 0,01 мл/мин.
• Стабильность температуры: ±0,5°C.
• Потребляемая мощность: 1600 Вт.
• Габариты (Ш×Г×В): 71 × 40 × 67 см.
• Питание: 115 В или 230 В, 50/60 Гц.

Серия с двумя раздельными ваннами: LT/FB-192000/M и LT/FB-191000/M

Эти модели классической архитектуры предназначены для стандартного метода ASTM D892, требующего проведения испытаний при двух фиксированных температурах. Конструкция включает две независимые ванны из нержавеющей стали объемом 25 литров каждая.

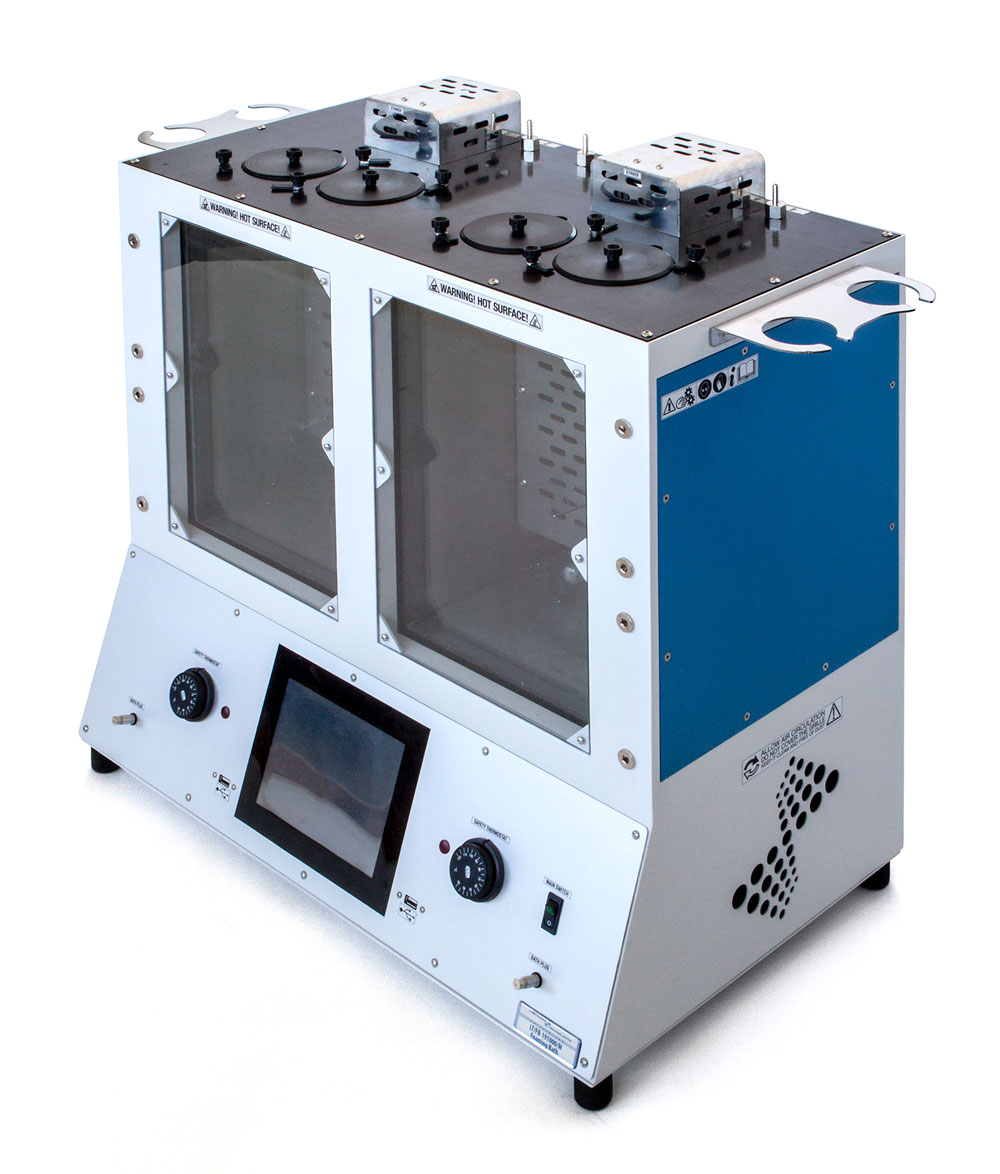

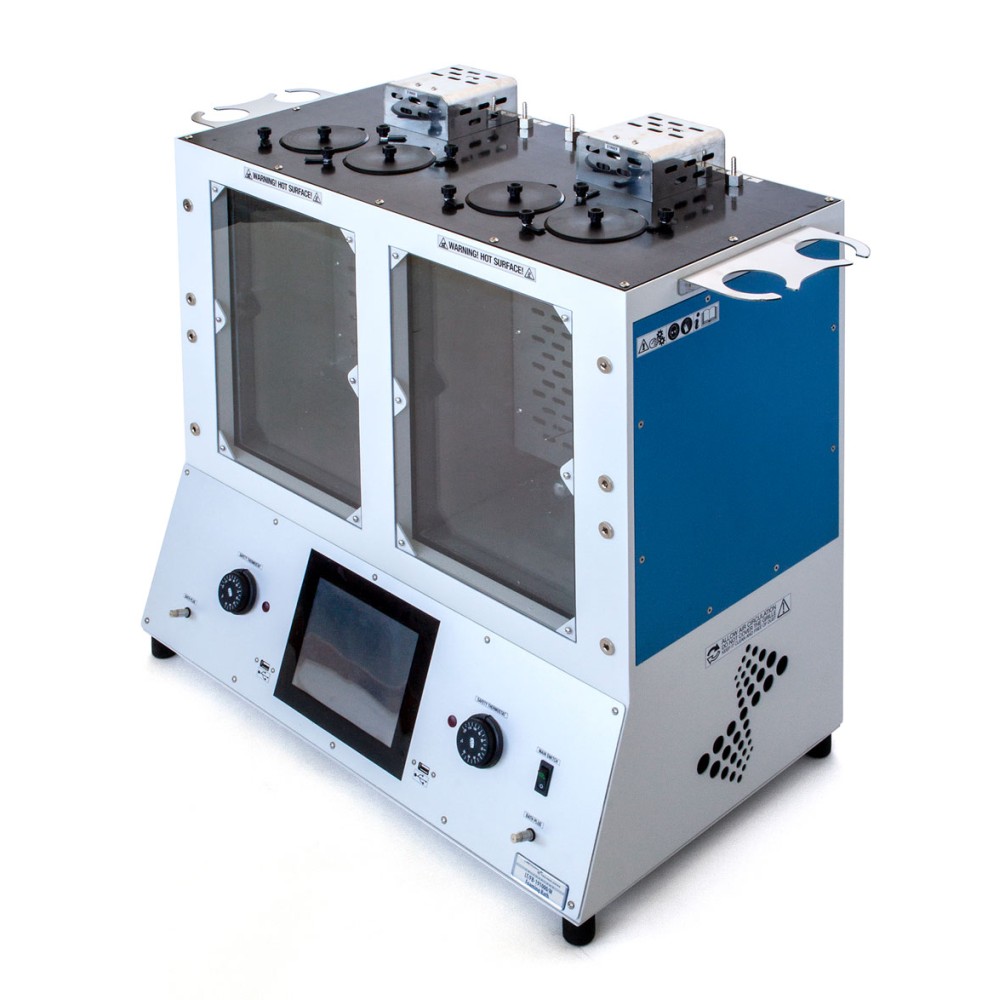

LT/FB-192000/M (Полуавтоматическая версия)

Отличается наличием цифровой системы управления процессом подачи воздуха и мониторинга параметров.

• Управление через 7-дюймовый сенсорный экран с ПО Lin-Tech.
• Независимое управление 4 местами анализа (микронасосы, таймеры продувки и паузы).
• Цифровой мониторинг и калибровка расхода воздуха.
• Съемная задняя панель со сливным краном для удобной очистки ванн от накипи и остатков масла.
• Внутренние закаленные стеклянные окна в стенках ванн для легкого доступа к поверхности для мытья.
• Боковая подставка для хранения пробок и диффузионных сборок.

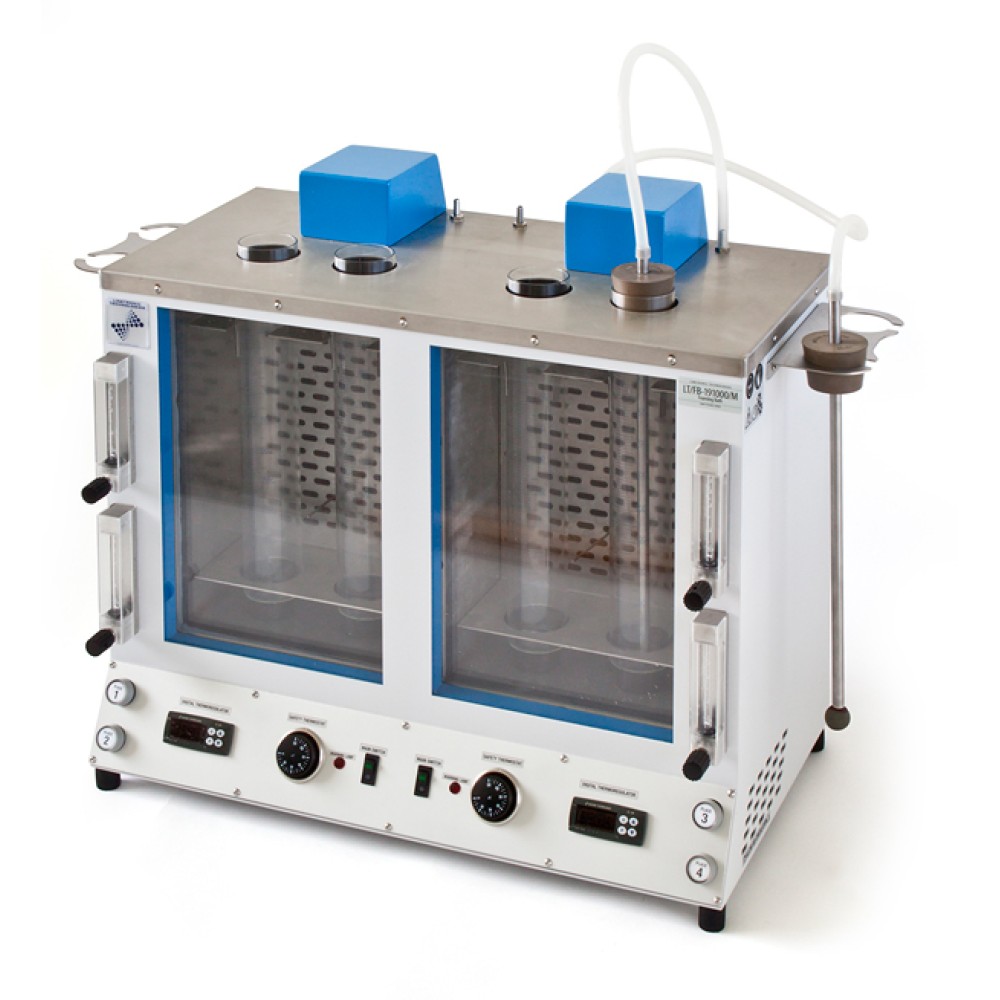

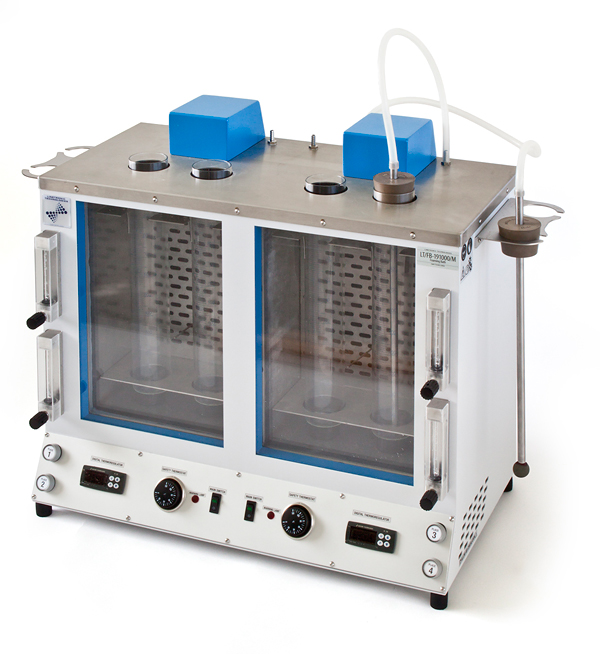

LT/FB-191000/M (Ручная версия)

Более бюджетный вариант, сохраняющий ту же надежную конструкцию ванн, но с ручным контролем процессов.

• Температура контролируется двумя независимыми цифровыми терморегуляторами с ПИД-функцией и защитой от перегрева.
• Расход воздуха регулируется вручную с помощью ротаметров с запорными вентилялями на передней панели.
• Четыре независимых насоса подачи воздуха оснащены демпферами для устранения пульсаций потока.
• Комплектуется внешней системой осушения воздуха (десикантным фильтром).

Общие черты серии 19x000/M:

• Система предварительного подогрева воздуха через медные змеевики, погруженные в первую ванну.
• Антиплавающая и центрирующая система для закрепления тестовых цилиндров.
• Разделительная сетка из нержавеющей стали между стеклом и нагревательными элементами.
• Габариты обеих моделей одинаковы: 71 × 40 × 67 см.
• Питание: 115 В или 220 В, 50/60 Гц.

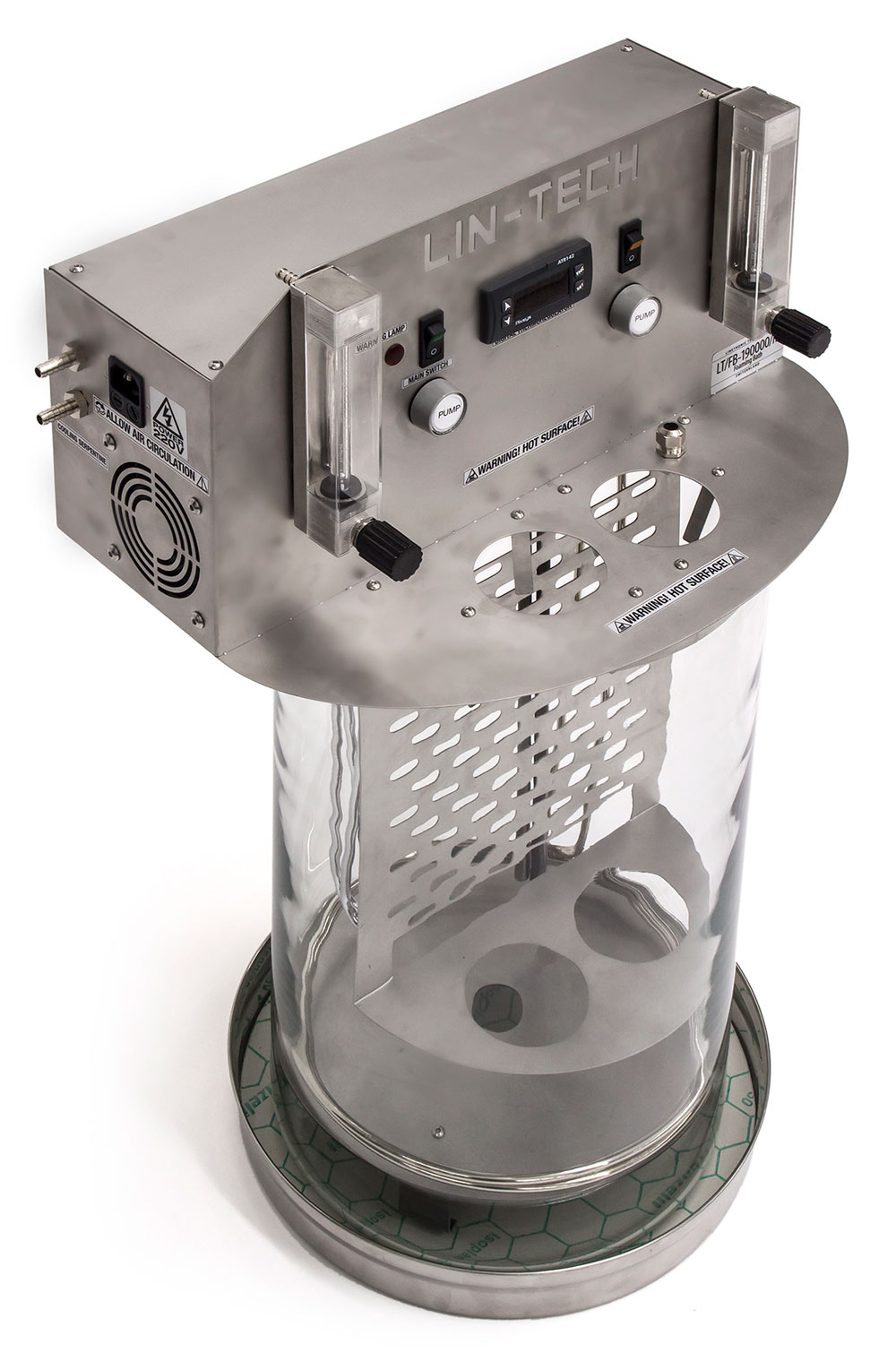

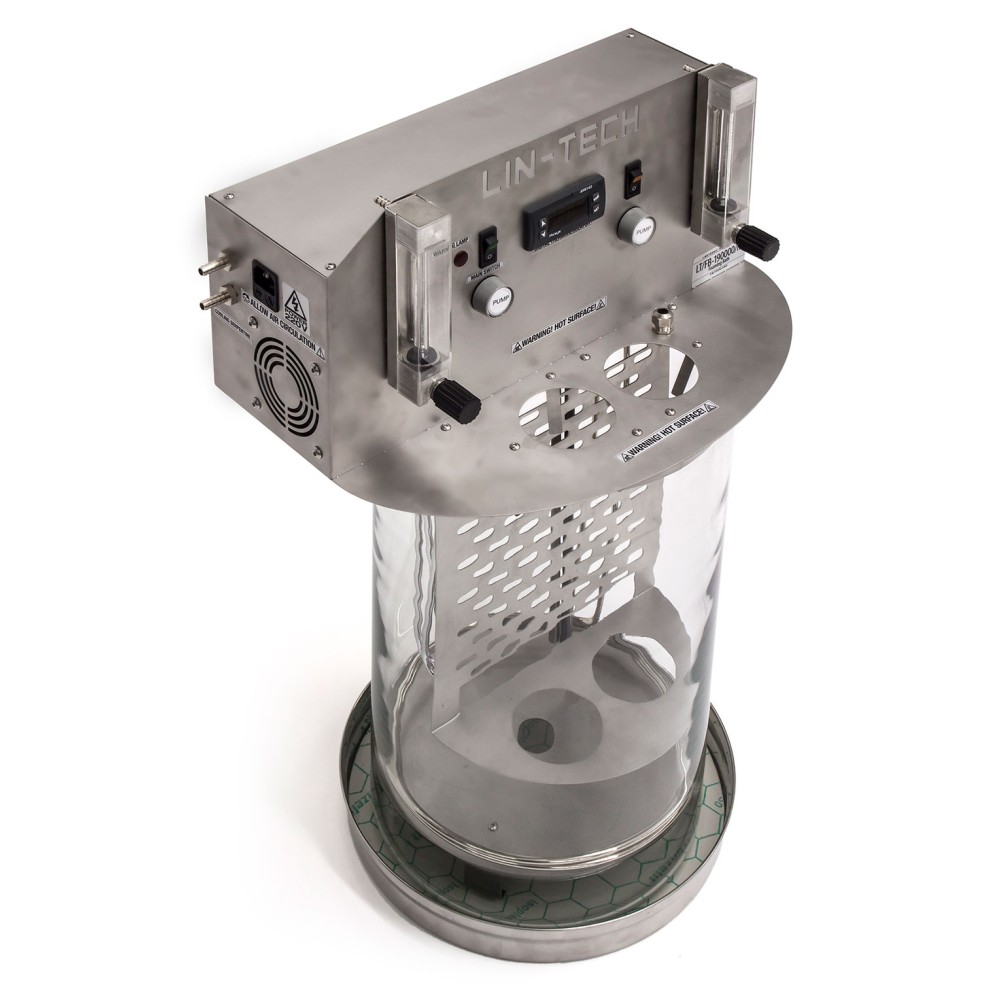

Компактная установка LT/FB-190000/M

Для лабораторий с ограниченным пространством или небольшим объемом испытаний предлагается двухместная версия. Корпус выполнен из толстого закаленного стекла, что обеспечивает превосходную видимость и химическую стойкость.

• Емкость ванны: 25 литров.
• Количество рабочих мест: 2.
• Температурный диапазон: от +24°C до +90°C.
• Потребляемая мощность: всего 800 Вт.
• Управление: один мотор-мешалка, один цифровой терморегулятор с ПИД-контролем, два ротаметра.
• Комплектация: 2 цилиндра, 2 пробки, 2 диффузора, 2 трубки.

Аксессуары и расходные материалы

Точность результата зависит не только от прибора, но и от качества компонентов, непосредственно контактирующих с образцом. Для всех моделей доступны следующие аксессуары:

• Диффузоры и камни:
  • Керамические диффузионные камни (сертификатные арт. 7096 и несертификатные арт. 7094).
  • Металлические цилиндрические диффузоры Mott (арт. 5033, 5699) — обязательны для метода ASTM D6082. Модель 5699 имеет сертификат на пористость и проницаемость.
• Измерительное оборудование:
  • Массовые расходомеры воздуха (арт. 1000386): диапазон 9–450 мл/мин, повторяемость ±0,5%, питание от батареи или USB.
  • Цифровые секундомеры для фиксации времени продувки и оседания пены.
• Подготовка воздуха:
  • Десикантные фильтры (арт. 7635) для удаления влаги из подаваемого воздуха.

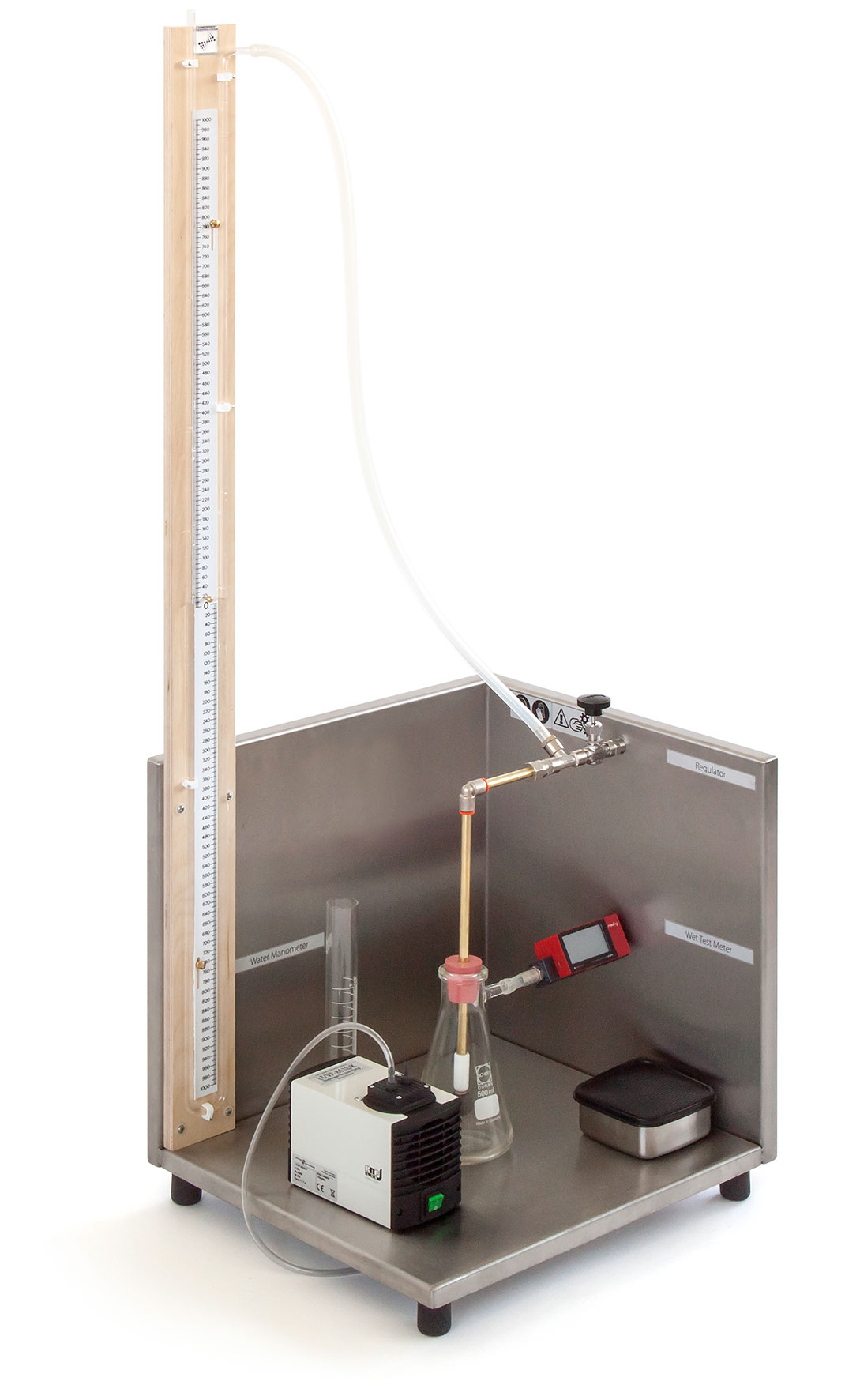

  • Аппараты для проверки диаметра и проницаемости диффузоров (арт. 5232).

• Стандартные жидкости:
  • Референсная жидкость VL (арт. LAB-892-099) для верификации прибора. Срок годности 1 год.

Запасные части и обслуживание

Модульная конструкция приборов позволяет быстро заменять вышедшие из строя узлы без сложного ремонта. Основные заменяемые элементы включают:

• Нагревательные элементы: Полностью погружные ТЭНы из нержавеющей стали (арт. LAB-110-012 для серий 191/192, арт. 3185 для 190).
• Датчики температуры: Пробы PT100 класса А (арт. 3168, 3709).
• Системы подачи воздуха: Микронасосы (арт. 17002 для FB-193000), воздушные трубки (арт. 5547), уплотнительные шайбы (арт. 11241).
• Стеклянная посуда: Мерные цилиндры объемом 1000 мл (арт. 1206).
• Элементы безопасности: Термические предохранители (арт. 17028 для FB-193000).
• Системы охлаждения: Теплообменники и компрессорные агрегаты (арт. 6009 для FB-193000).

Выбор оптимальной конфигурации

При выборе прибора следует ориентироваться на тип выполняемых анализов и требуемую производительность:

• LT/FB-193000/M идеален для исследовательских лабораторий, нуждающихся в гибкости (широкий температурный диапазон до 200°C) и полной автоматизации рутинных операций. Наличие встроенного холодильника избавляет от необходимости подключать внешнюю воду.
• LT/FB-192000/M подходит для крупных производственных лабораторий с большим потоком заказов, где важна скорость обработки 4 проб одновременно и удобство обслуживания (легкая очистка ванн).
• LT/FB-191000/M — отличный выбор для средних предприятий, ценящих надежность классической конструкции с двумя ваннами, но готовых тратить немного больше времени на ручной контроль расхода воздуха.
• LT/FB-190000/M оптимален для учебных заведений или малых мастерских, где достаточно двух параллельных испытаний и минимального энергопотребления.
