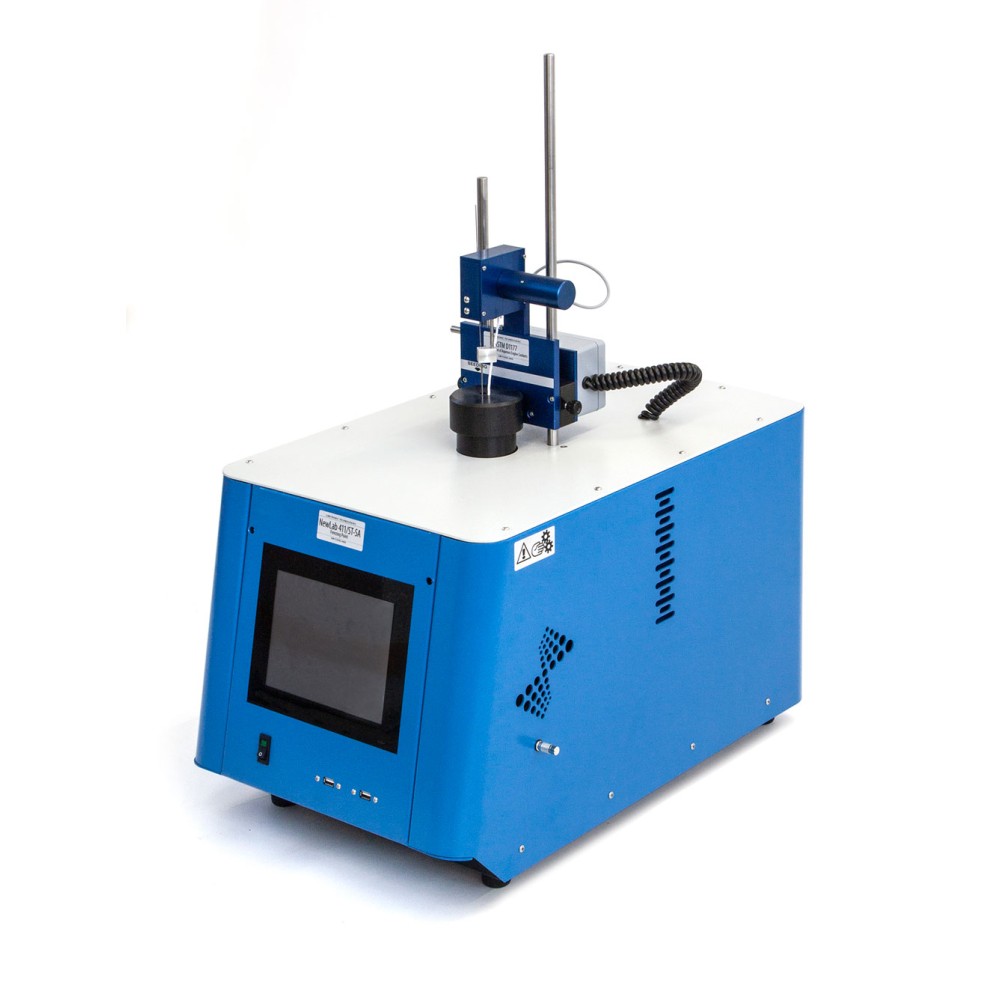

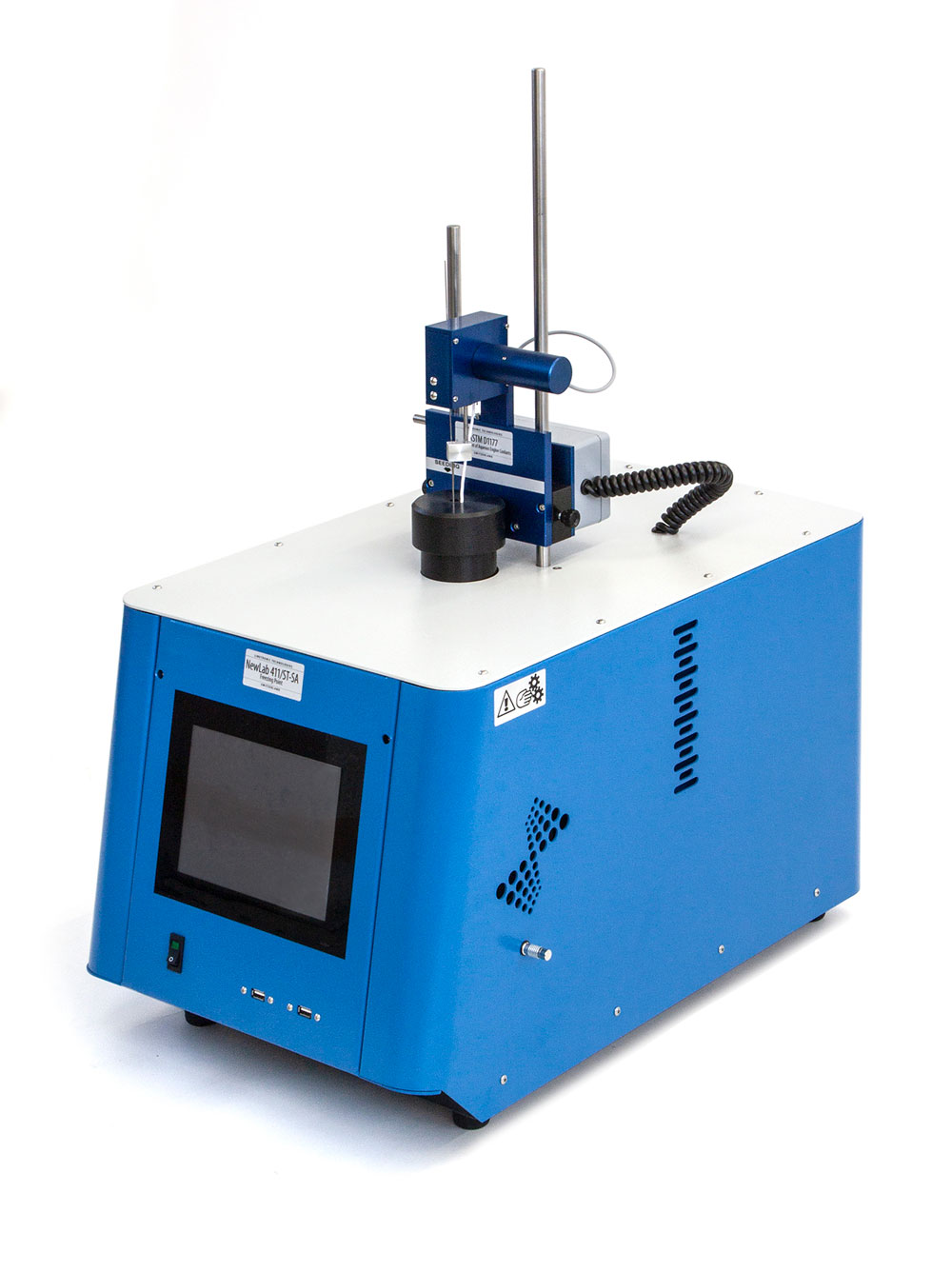

Анализатор температуры замерзания авиационных топлив NewLab 411

Назначение и специфика метода ASTM D1177

Автоматический анализатор NewLab 411 разработан специально для реализации высокоточного метода определения температуры замерзания (Freezing Point) согласно стандарту ASTM D1177. Данный метод является одним из наиболее строгих протоколов контроля качества авиационных турбинных топлив, авиабензинов, а также специальных жидкостей, включая охлаждающие составы двигателей, антифризы и тормозные жидкости. Прибор также применяется для определения точки затвердевания бензола и промышленных органических химикатов, где чистота продукта критически влияет на температурные характеристики фазового перехода.

В отличие от базовых методов, ASTM D1177 требует особо тщательного контроля процесса кристаллизации и плавления. NewLab 411 полностью автоматизирует этот процесс, обеспечивая воспроизводимость результатов, недостижимую при ручных испытаниях. Устройство фиксирует не только момент появления первых кристаллов при охлаждении, но и температуру их полного исчезновения при последующем нагреве, что позволяет исключить ошибки, связанные с переохлаждением образца или наличием механических примесей.

Принцип измерения и оптическая система детекции

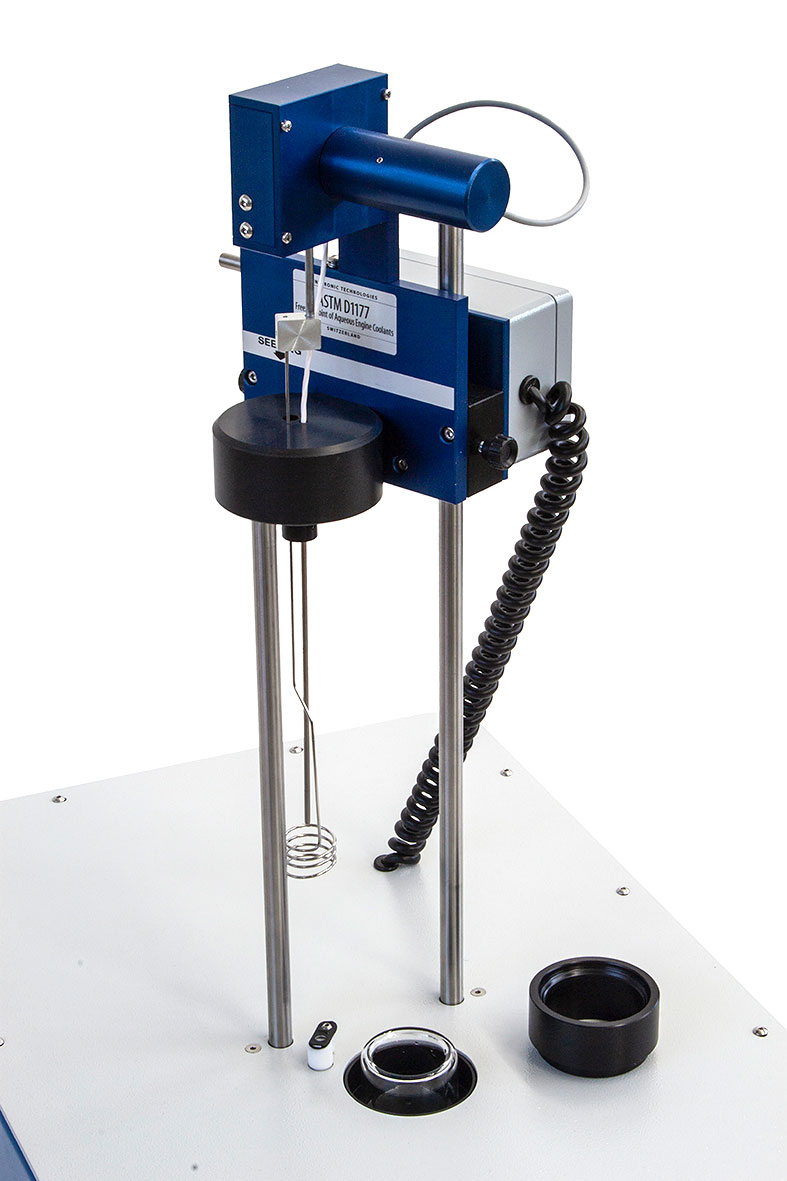

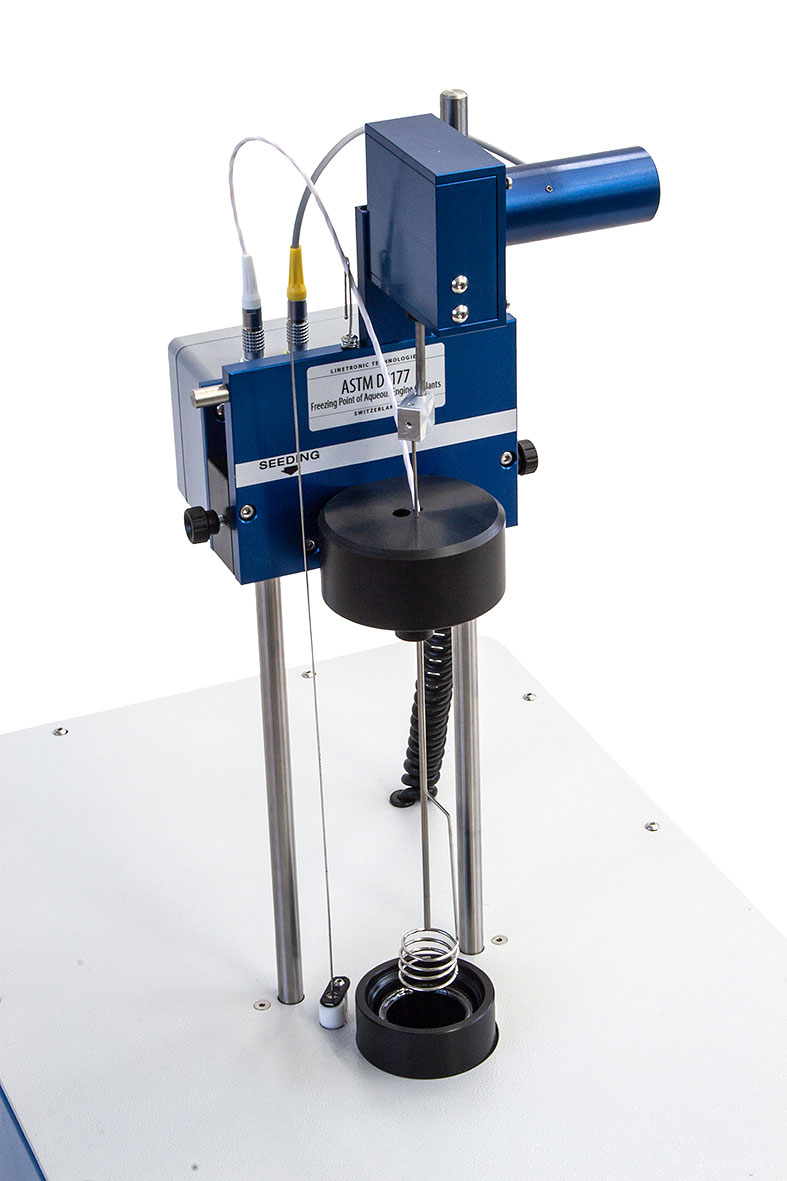

Методика основана на динамическом оптическом контроле фазовых переходов в условиях непрерывного перемешивания. Образец охлаждается в изолированной рубашке при работе трехспиральной латунной мешалки, приводимой в движение прецизионным микро-мотором. Детекция образования твердой фазы осуществляется с помощью импульсного излучения в инфракрасном спектре, передаваемого через коаксиальный волоконно-оптический кабель, оснащенный зеркалом.

Световой луч отражается от зеркала и возвращается к фотодетектору. При появлении кристаллов оптический сигнал изменяется, что мгновенно регистрируется системой. После фиксации начала кристаллизации прибор автоматически переключается в режим нагрева до момента полного растворения твердой фазы, определяя истинную термодинамическую точку замерзания. Термометрический датчик PT100 класса А обеспечивает высокую точность измерений с разрешением 0.01°C. Данная технология гарантирует объективность результатов независимо от цвета и прозрачности анализируемой жидкости.

Система охлаждения и конструктивные особенности

NewLab 411 отличается передовой системой термостатирования, использующей экологически безопасный хладагент (CFC/HCFC free) и технологию жидкого гелия для достижения стабильных низких температур. Интегрированный компрессор оснащен автоматической системой энергосбережения: через 15 минут после завершения анализа оборудование переходит в режим ожидания, снижая энергопотребление и продлевая ресурс компонентов.

Конструкция прибора выполнена в компактном настольном форм-факторе шириной всего 34 см и массой 34 кг, что позволяет эффективно использовать лабораторное пространство. Тестовая ячейка представляет собой двойную трубку объемом 200 мл, помещенную в изолированную охлаждающую рубашку. Система безопасности включает контроллеры давления, термостаты и термовыключатели для защиты компрессора и нагревательных элементов. Электропитание универсальное: 220 В ±15% или 115 В ±15%, 50/60 Гц.

Программное обеспечение LabLink и управление данными

Управление анализатором осуществляется через встроенный 12-дюймовый сенсорный TFT-дисплей (разрешение 1024×768, 16.2 млн цветов) под управлением ПО New LabLink. Программа способна управлять до 6 аналитическими головками одновременно в автономном режиме, автоматически идентифицируя тип подключенного модуля. Интерфейс предоставляет доступ к стандартным методам и специальным режимам, включая детекцию загрязнителей.

Функциональные возможности программного обеспечения:

• Хранение архива более 60 000 результатов во внутренней памяти
• Экспорт данных в Excel-совместимом формате и интеграция с LIMS
• Автоматическая калибровка температурных зондов с построением графиков и сохранением истории
• Диагностическое меню с прямым доступом к аналоговым и цифровым входам/выходам
• Звуковая и визуальная сигнализация об окончании теста или аварийных ситуациях
• Печать графиков и отчетов через любой принтер, совместимый с Windows
• Настраиваемые параметры анализа и форматы отчетов

Соответствие международным и национальным стандартам

NewLab 411 сертифицирован (CE marked) и является эталонным оборудованием для метода ASTM D1177. Применение данного прибора обеспечивает соответствие результатов испытаний требованиям международных спецификаций на авиационные топлива и химические реагенты.

Международные стандарты:

• ASTM D1177 — Стандартный метод определения температуры замерзания авиационных топлив (высокоточный метод)
• ASTM D1655 — Стандартная спецификация на авиационные турбинные топлива
• ISO 3013 — Нефтепродукты. Определение температуры замерзания авиационных топлив
• DEF STAN 91-091 — Стандарт Министерства обороны Великобритании на авиационное топливо
• JIS K2276 — Японский промышленный стандарт для авиационных топлив

Российские и белорусские нормативные документы:

• ГОСТ Р ИСО 3013-2013 — Нефтепродукты. Определение температуры замерзания авиационных топлив
• ГОСТ 12335-81 — Топлива для реактивных двигателей. Метод определения температуры начала кристаллизации
• ГОСТ 10227-2014 — Топлива для реактивных двигателей. Технические условия
• СТБ ISO 3013 — Национальный стандарт Республики Беларусь (идентичен международному)
• ТР ТС 013/2011 — Технический регламент Таможенного союза «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу»

Технические характеристики и условия эксплуатации

Прибор обеспечивает исключительную точность измерений, необходимую для сертификационных испытаний авиатоплив. Рабочий диапазон температур составляет от +55°C до +100°C (верхний предел) с возможностью глубокого охлаждения. Разрешающая способность термодатчиков составляет 0.01°C, а точность измерения температуры не превышает ±0.1°C. Повторяемость и воспроизводимость соответствуют требованиям стандарта ASTM D1177 или превосходят их.

Основные технические параметры:

• Метод испытания: ASTM D1177
• Разрешение температуры: 0.01°C
• Точность температуры: ±0.1°C
• Габаритные размеры: 34 x 60 x 80 см (Ш x Г x В)
• Масса: 34 кг
• Электропитание: 220В ±15% / 50-60 Гц или 115В ±15% / 60 Гц
• Условия эксплуатации: температура до +32°C, влажность ≤80%
• Кабель питания: 3-жильный гибкий, 2 м, маслотермостойкая ПВХ оболочка по CENELEC
• Дисплей: 12" TFT Touch Screen, 1024×768

Для поддержания работоспособности и точности измерений предусмотрены комплекты расходных материалов и запасных частей. В комплект входят двойные тестовые трубки объемом 200 мл, проволочные мешалки и датчики PT100 с разъемами. Для рутинной калибровки используются симулятор PT100 (декадный магазин сопротивлений) и набор соединительных кабелей. Использование оригинальных запчастей Linetronic Technologies гарантирует соответствие параметров прибора заявленным характеристикам стандарта ASTM D1177 на протяжении всего срока эксплуатации.
