Анализатор температуры замерзания авиационных топлив NewLab 410

Назначение и область применения прибора

Автоматический анализатор NewLab 410 предназначен для точного определения температуры замерзания (Freezing Point) жидких углеводородов и специальных жидкостей. Прибор является критически важным инструментом для контроля качества авиационных турбинных топлив, авиабензинов, охлаждающих жидкостей двигателей, антифризов и тормозных жидкостей. Также устройство применяется для определения точки затвердевания бензола и промышленных органических химикатов, где чистота продукта напрямую влияет на температуру фазового перехода.

В отличие от методов, фиксирующих только появление первых кристаллов, NewLab 410 реализует полный цикл испытания согласно стандартам: охлаждение с перемешиванием до появления твердой фазы и последующий нагрев до полного исчезновения кристаллов. Такой подход обеспечивает максимальную точность и исключает ошибки, связанные с переохлаждением образца или наличием механических примесей, которые могут быть ошибочно приняты за кристаллы льда или углеводородов.

Принцип измерения и оптическая система детекции

Методика основана на динамическом оптическом контроле фазовых переходов. Образец охлаждается при непрерывном перемешивании трехспиральной латунной мешалкой, приводимой в движение микро-мотором. Детекция образования кристаллов осуществляется с помощью импульсного излучения в инфракрасном спектре, передаваемого через коаксиальный волоконно-оптический кабель. Световой луч отражается от специального зеркала, расположенного в тестовой ячейке, и возвращается к фотодетектору.

При появлении первых кристаллов оптический сигнал изменяется, что фиксируется программным обеспечением. После этого прибор автоматически переключается в режим нагрева до момента полного растворения кристаллов, регистрируя истинную температуру замерзания. Термометрический датчик PT100 класса А имеет непосредственный контакт с образцом, обеспечивая высокую точность измерений. Данная технология позволяет проводить анализ независимо от цвета и прозрачности жидкости.

Конструктивные особенности и модификации охлаждения

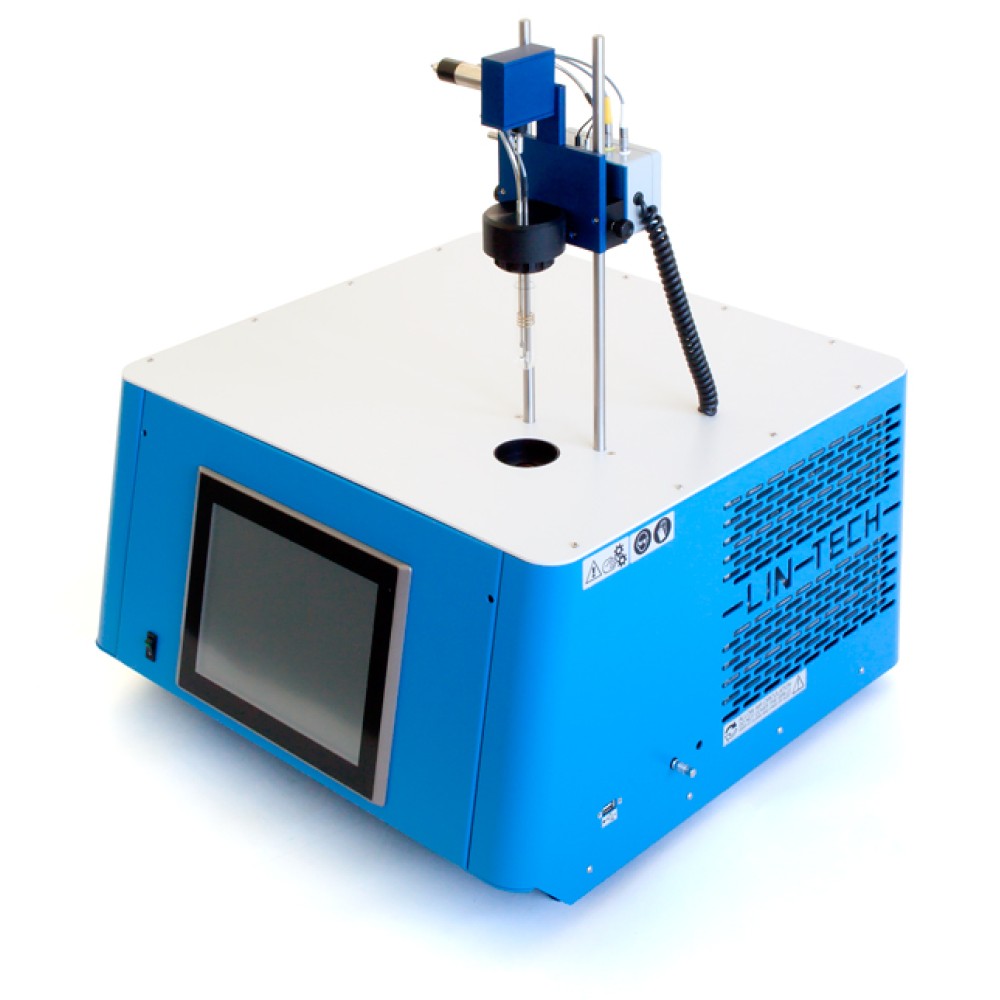

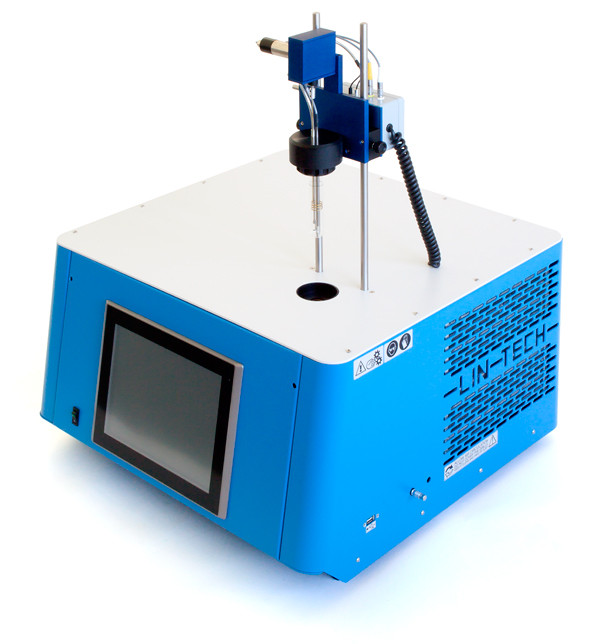

Линейка NewLab 410 представлена двумя конфигурациями, адаптированными под различные температурные требования. Модель SA оснащена интегрированными компрессорами на экологически безопасном газе (CFC free) и доступна в одноступенчатом (до -40°C) или двухступенчатом (до -80°C) исполнении. Эта версия поддерживает одновременную работу до 6 аналитических головок, что идеально подходит для лабораторий с большим потоком проб.

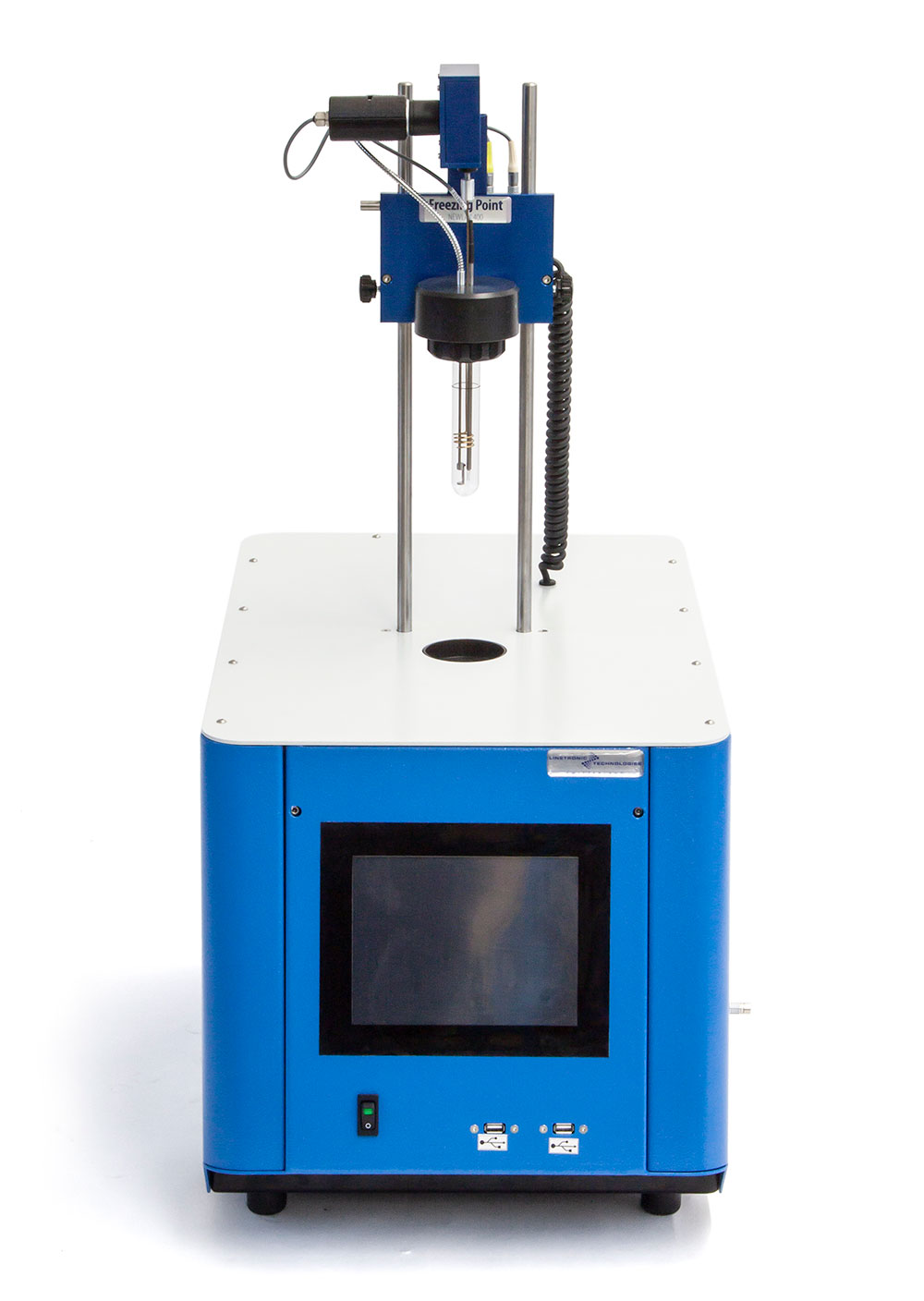

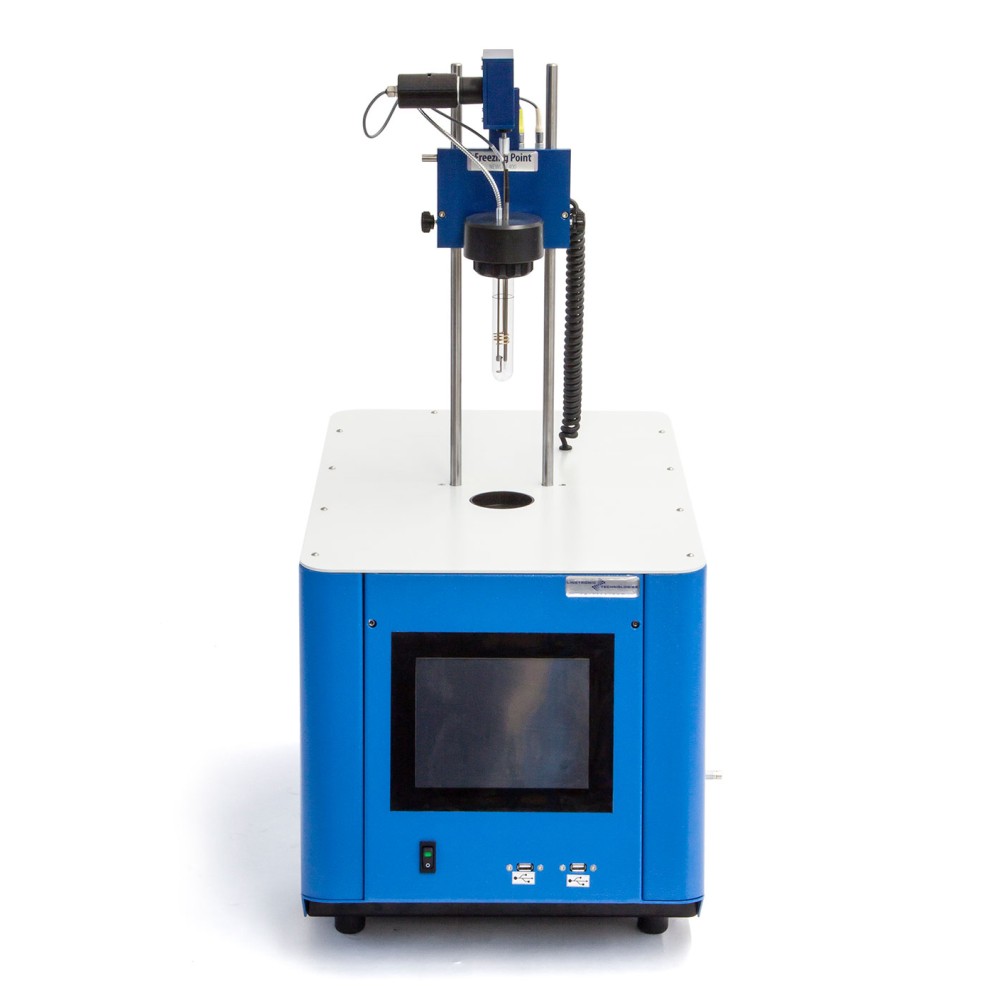

Компактная модификация NewLab 410 ST использует технологию Стирлинга (Stirling motor compressor), обеспечивающую достижение температур до -110°C. Данная модель весит всего 34 кг и имеет ширину 34 см, что позволяет размещать её на стандартном лабораторном столе даже в условиях дефицита пространства. Обе версии оборудованы системой энергосбережения: через 15 минут простоя холодильный агрегат переходит в режим ожидания. Тестовая ячейка объемом 25 мл соответствует геометрическим требованиям стандартов и имеет специальный бортик для надежной фиксации.

Программное обеспечение LabLink и управление данными

Управление системой осуществляется через встроенный сенсорный панельный ПК (12" для SA, 8" для ST) под управлением ПО New LabLink. Программа способна управлять до 6 аналитическими головками в автономном режиме, автоматически идентифицируя тип подключенного модуля. Интерфейс предоставляет доступ к стандартным методам испытаний и специальным режимам, включая детекцию загрязнителей.

Функциональные возможности программного обеспечения:

• Архивация более 60 000 результатов во внутреннюю память с экспортом в Excel-совместимом формате
• Полная совместимость с лабораторными информационными системами (LIMS)
• Автоматическая калибровка датчиков температуры с построением графиков и сохранением истории
• Диагностическое меню с прямым доступом к аналоговым и цифровым входам/выходам
• Звуковая и визуальная сигнализация об окончании теста или возникновении ошибок
• Печать графиков и отчетов через любой принтер, совместимый с Windows

Соответствие международным и национальным стандартам

NewLab 410 сертифицирован (CE marked) и полностью удовлетворяет требованиям нормативной документации для контроля качества авиационных топлив и химических реагентов. Прибор является обязательным элементом оснащения лабораторий аэропортов, НПЗ и производителей спецхимии.

Международные стандарты:

• ASTM D2386 — Стандартный метод определения температуры замерзания авиационных топлив
• ASTM D1655 — Стандартная спецификация на авиационные турбинные топлива
• ISO 3013 — Нефтепродукты. Определение температуры замерзания авиационных топлив
• IP 16 — Метод Института нефти по определению точки замерзания
• DEF STAN 91-091 — Стандарт Министерства обороны Великобритании на авиационное топливо
• JIS K2276 — Японский промышленный стандарт для авиационных топлив
• Коррелированные методы: ASTM D852, D1493, D5901, D5972, D6660, D7153, D7154; IP 435, IP 528, IP 529

Российские и белорусские нормативные документы:

• ГОСТ Р ИСО 3013-2013 — Нефтепродукты. Определение температуры замерзания авиационных топлив
• ГОСТ 12335-81 — Топлива для реактивных двигателей. Метод определения температуры начала кристаллизации
• ГОСТ 10227-2014 — Топлива для реактивных двигателей. Технические условия
• СТБ ISO 3013 — Национальный стандарт Республики Беларусь (идентичен международному)
• ТР ТС 013/2011 — Технический регламент Таможенного союза «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу»

Технические характеристики и условия эксплуатации

Прибор обеспечивает высокий уровень точности и безопасности при непрерывной работе. Диапазон измерений составляет от -110°C до +100°C (общий) и от -90°C до +55°C (для модели 410/2-SA). Разрешающая способность термодатчиков составляет 0.01°C, а точность измерения температуры не превышает ±0.1°C. Повторяемость и воспроизводимость соответствуют требованиям стандартов или превосходят их.

Основные технические параметры модели SA:

• Электропитание: 220В ±15% / 50-60 Гц или 115В ±15% / 60 Гц
• Условия эксплуатации: температура до +35°C, влажность ≤70%
• Кабель питания: 3-жильный гибкий, 2 м, маслотермостойкая ПВХ оболочка по CENELEC
• Система защиты: контроллеры давления компрессоров, термовыключатели рубашек, внутренняя защита двигателей

Габаритные и массогабаритные параметры (модель SA):

• 1 позиция: 66 x 60 x 80 см, масса 70–80 кг (зависит от типа компрессора)
• 2 позиции: 66 x 60 x 80 см, масса 90–100 кг
• 3 позиции: 100 x 60 x 80 см, масса 130 кг
• 4 позиции: 134 x 60 x 80 см, масса 160 кг
• 6 позиций: 130 x 75 x 170 см, масса 280 кг

Габариты модели ST: 34 x 60 x 80 см, масса 34 кг. Питание: 100–240 В, 50/60 Гц. Для поддержания работоспособности рекомендуется плановая замена расходных материалов: съемные стеклянные ячейки, уплотнительные кольца, мешалки, зеркала, оптоволоконные кабели и датчики PT100. Калибровка выполняется пользователем самостоятельно с использованием декадного магазина сопротивлений (симулятора PT100) и набора кабелей без необходимости демонтажа оборудования.
