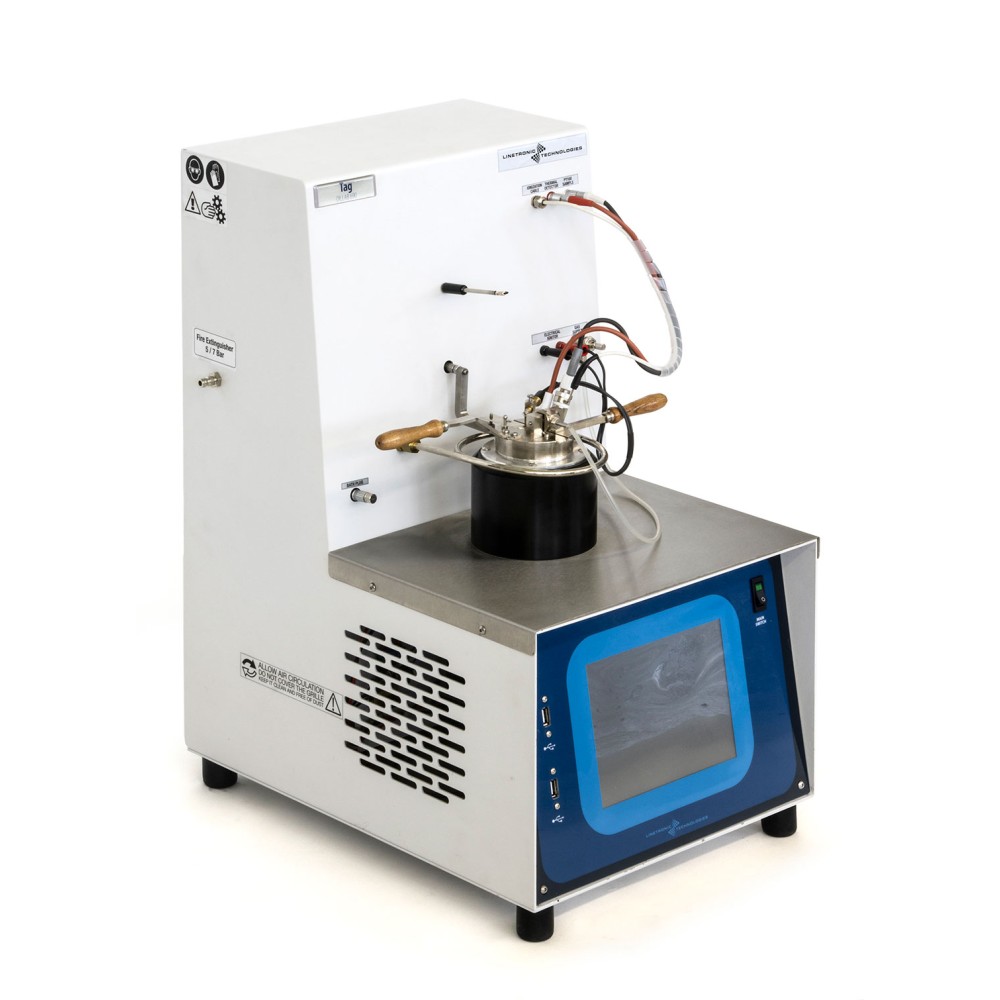

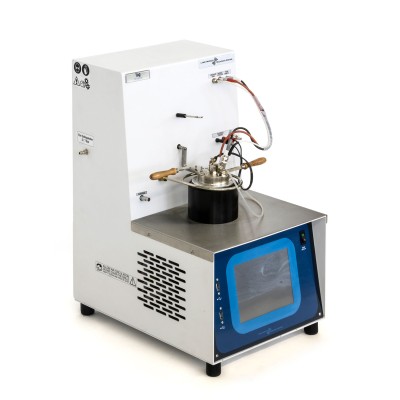

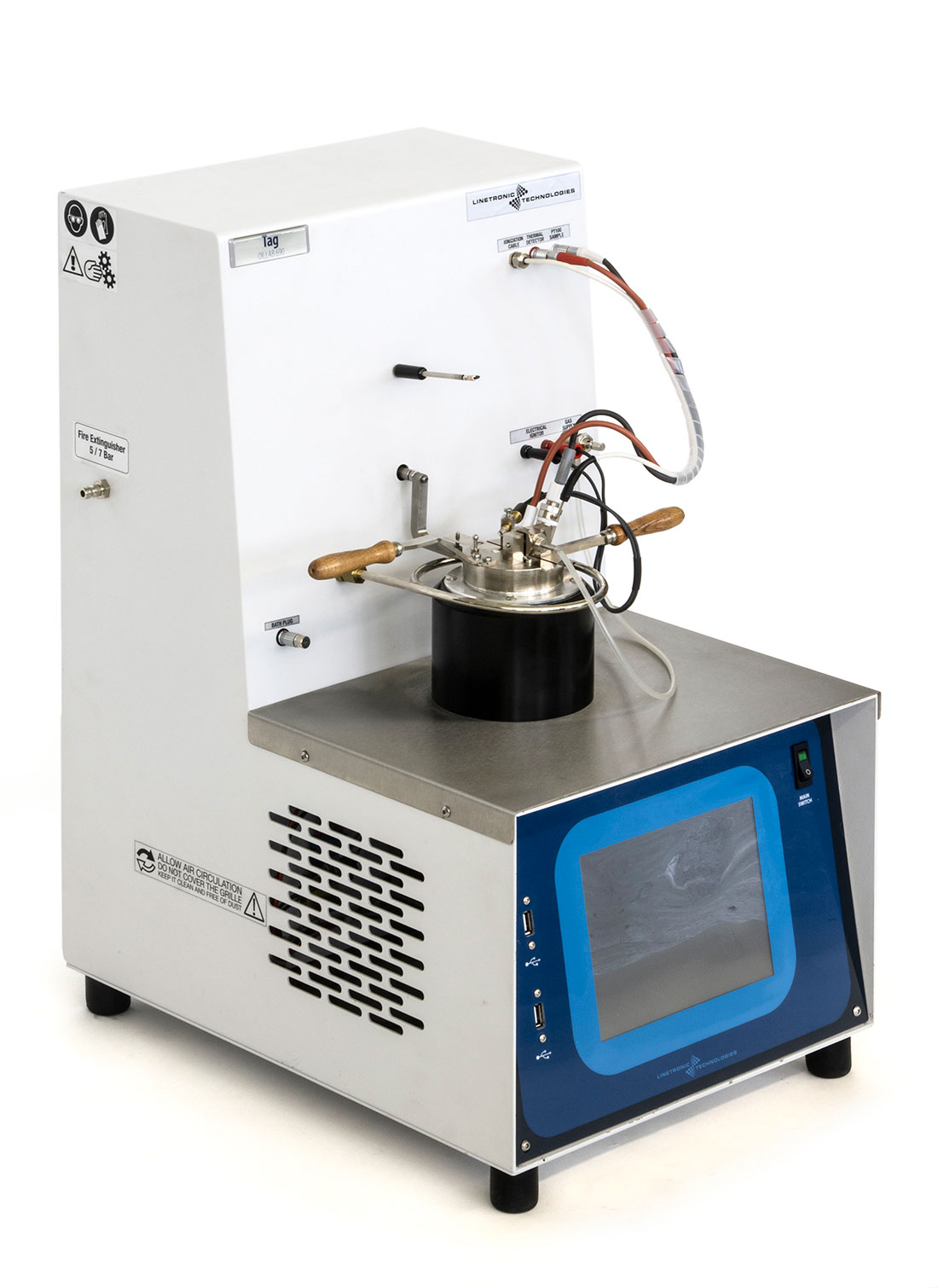

Анализатор температуры вспышки OilLab 690

Введение в технологию определения температуры вспышки с помощью OilLab 690 Tag

Определение температуры вспышки является одним из критически важных параметров контроля качества для широкого спектра жидкостей, включая сырую нефть, готовые нефтепродукты, растворители и химические отходы. Прибор OilLab 690 Tag представляет собой высокотехнологичное решение, разработанное для обеспечения точности, безопасности и удобства при проведении таких испытаний. Данный автоматический анализатор использует закрытый метод (Tag Closed Cup), что позволяет минимизировать испарение образца и повысить воспроизводимость результатов по сравнению с открытыми методами.

Устройство спроектировано таким образом, чтобы работать с образцами, имеющими температуру вспышки в диапазоне от комнатной до +93 °C, а благодаря использованию внешних систем охлаждения, диапазон расширяется вплоть до -30 °C. Это делает его незаменимым инструментом для современных исследовательских и производственных лабораторий, где требуется быстрая и надежная оценка пожаровзрывоопасности материалов.

Ключевые стандарты и нормативная база применения

Совместимость прибора OilLab 690 Tag подтверждается соответствием ряду международных стандартов, регламентирующих методы испытания на температуру вспышки. Использование данного оборудования позволяет лабораториям соблюдать требования актуальных регламентов без необходимости перепроверки методики.

• Международные стандарты ASTM:
  • ASTM D56 – Стандартный метод определения температуры вспышки методом закрытого тигля Пенски-Мартина.
  • ASTM D3278 – Определение температуры вспышки смазочных масел методом закрытого тигля Кливленда.
  • ASTM D3934 – Определение температуры вспышки лаков и красок методом закрытого тигля Тага.
  • ASTM D3941 – Определение температуры вспышки горючих жидкостей методом закрытого тигля Тага.
• Стандарты Института нефти (IP):
  • IP 304 – Температура вспышки (закрытый тигль).
  • IP 491 – Температура вспышки (метод Тага).
  • IP 492 – Температура вспышки (метод закрытого тигля).
• Международные стандарты ISO:
  • ISO 1516 – Нефтепродукты. Определение температуры вспышки (закрытый тигль).
  • ISO 1523 – Нефтяные продукты. Определение температуры вспышки (метод закрытого тигля Тага).
  • ISO 3679 – Жидкости летучие. Определение температуры вспышки (метод закрытого тигля).
• Российские и белорусские нормы (ГОСТ):
  • ГОСТ Р ИСО 1523-2012 (или действующая редакция) – Нефтяные продукты. Определение температуры вспышки (метод закрытого тигля Тага).
  • ГОСТ 12.1.044-89* – Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения (в части методов измерения температуры вспышки).
  • СТБ ГОСТ Р ИСО 1523-2012 – Соответствие стандартам Республики Беларусь в области метрологии и испытаний нефтепродуктов.

Технические особенности конструкции и принцип работы

Сердцем системы управления выступает микропроцессор, который координирует все этапы анализа: нагрев, охлаждение, зажигание пробника и детектирование вспышки. Конструкция обеспечивает высокую стабильность температурного режима за счет использования модулей Пельтье (High Tec Peltier module). В отличие от традиционных водяных или масляных бань, электрическое термоэлектрическое охлаждение позволяет плавно и точно контролировать температуру как при повышении, так и при понижении, исключая инерционные перегревы или переохлаждения.

Измерение температуры осуществляется с помощью платинового резистивного датчика PT100 класса А, защищенного металлическим кожухом. Такой тип датчика гарантирует линейность характеристик и высокую долговечность даже в агрессивных средах паров нефтепродуктов.

• Диапазон рабочих температур: от +8 °C до +110 °C во встроенном режиме. С подключением внешнего криостата (например, модели LT/CB-40830/M) диапазон снижается до -30 °C.
• Система зажигания: универсальная конструкция допускает использование газовой горелки или электрического поджига (платиновая спираль), что дает пользователю гибкость выбора источника энергии.
• Детектор вспышки: комбинированный ионизационно-термический детектор реагирует на изменение электропроводности среды при появлении первых признаков горения, обеспечивая мгновенную фиксацию момента вспышки.

Интеллектуальные функции программного обеспечения Lab-Link

Управление прибором осуществляется через встроенный панельный ПК с большим 8-дюймовым TFT/LCD дисплеем разрешением 1024 × 768 пикселей и поддержкой 16 миллионов цветов. Интерфейс интуитивно понятен и работает на базе операционной программы Lab-Link, которая берет на себя рутинные операции по обработке данных.

Программное обеспечение реализует несколько ключевых алгоритмов автоматизации:

1. Автоматическая барометрическая коррекция: встроенный барометр непрерывно отслеживает атмосферное давление. Результаты измерений автоматически корректируются согласно требованиям стандартов (например, формулам ASTM D56 или ISO 1523), избавляя оператора от ручных расчетов.
2. Обработка неизвестных образцов: если начальная точка вспышки неизвестна, система выполняет предварительный сканирующий тест для примерного определения диапазона, после чего запускает основной прецизионный цикл нагрева/охлаждения вокруг найденного значения.
3. Хранение данных: внутренняя память способна сохранять более 60 000 результатов испытаний и до 10 различных пользовательских методик тестирования.
4. Меню калибровки: поддержка до 50 точек калибровки с записью времени процедуры, что упрощает периодическую поверку и соблюдение требований менеджмента качества.

Системы безопасности и защита оператора

Работа с легковоспламеняющимися жидкостями требует повышенного внимания к защите персонала и окружающей среды. OilLab 690 Tag оснащен многоуровневой системой безопасности:

• Автоматическое обнаружение возгорания: специализированные датчики контролируют состояние камеры испытания. При случайном возникновении неконтролируемого огня внутри устройства активируется звуковая сигнализация тревоги.
• Подача инертного газа: предусмотрена возможность подключения внешней линии подачи инертного газа (азота или аргона). В случае аварийной ситуации система автоматически перекрывает подачу воздуха и заполняет камеру инертной средой, туша огонь и предотвращая распространение пожара.
• Защита настроек: доступ к критическим параметрам конфигурации и меню калибровки защищен парольем, что исключает несанкционированное изменение заводских установок операторами без специальных знаний.

Комплектация и вспомогательное оборудование

В базовую комплектацию входит один калиброванный латунный тигель с маркировкой уровня заполнения образца. Латунь выбрана не случайно: она обладает высокой теплопроводностью и коррозионной стойкостью, что важно для длительного контакта с различными химическими агентами.

Для расширения функционала прибора предлагается ряд аксессуаров и запасных частей:

• Газовый редуктор (код 5050): обеспечивает стабильное давление 30 мбар для газового поджига.
• Шланг для газа (код 5052): длиной 5 метров для удобного подключения к сети.
• Криостатическая ванна (LT/CB-40830/M): профессиональное устройство объемом 8 литров с двойной изоляцией и цифровым PID-регулятором. Позволяет достигать температур до -30 °C с точностью ±0,5 °C. Корпус ванны выполнен из стали с эпоксидным антикислотным покрытием, внутренняя камера — из нержавеющей стали бесшовного типа для легкой очистки.
• Электрический запальник (LAB-690/07-01/P): заменяемая платиновая катушка для электродного розжига.
• Датчик PT100 (LAB-690/08-12): оригинальный элемент термометрии.
• Калибровочные инструменты: декадный магазин сопротивлений OilLab 80 (симулятор PT100) и набор соединителей OilLab 81 для проверки холодного диапазона.

Габариты, вес и условия эксплуатации

Прибор имеет компактные размеры, позволяющие разместить его на любой стандартной лабораторной столешнице. Габариты составляют 48 см в ширину, 37 см в глубину и 61 см в высоту. Общий вес установки равен 32 кг, что обеспечивает устойчивость во время работы вибрационно-чувствительных элементов, таких как ионизационный детектор.

Электропитание может осуществляться от сетей переменного тока напряжением 220 В ± 15% частотой 50 Гц или 115 В ± 15% частотой 60 Гц. Подключение выполняется кабелем с тремя проводниками и вилкой Schuko. Оптимальные условия эксплуатации включают температуру окружающей среды до 35 °C и относительную влажность воздуха не более 80%. Маркировка CE подтверждает соответствие изделия директивам Европейского Союза по безопасности и электромагнитной совместимости.

Преимущества использования OilLab 690 Tag в современной лаборатории

Выбор данного анализатора обусловлен сочетанием автоматизации процессов и физической надежности компонентов. Автоматическое выполнение циклов нагрева и охлаждения снижает влияние человеческого фактора, увеличивая повторяемость результатов между разными операторами и сменами. Наличие встроенного барометра устраняет необходимость ручной записи погодных условий и последующих вычислений, ускоряя выпуск протоколов испытаний.

Расширенный диапазон температур вниз до -30 °C открывает возможности для исследования легких фракций углеводородов, СПГ-подобных смесей и некоторых органических растворителей, которые невозможно протестировать на стандартных аппаратах с ограничением по нижней температуре. Модульная архитектура позволяет легко заменять изношенные компоненты, такие как тигли или детекторы, поддерживая работоспособность прибора на высоком уровне в течение многих лет интенсивной эксплуатации.
