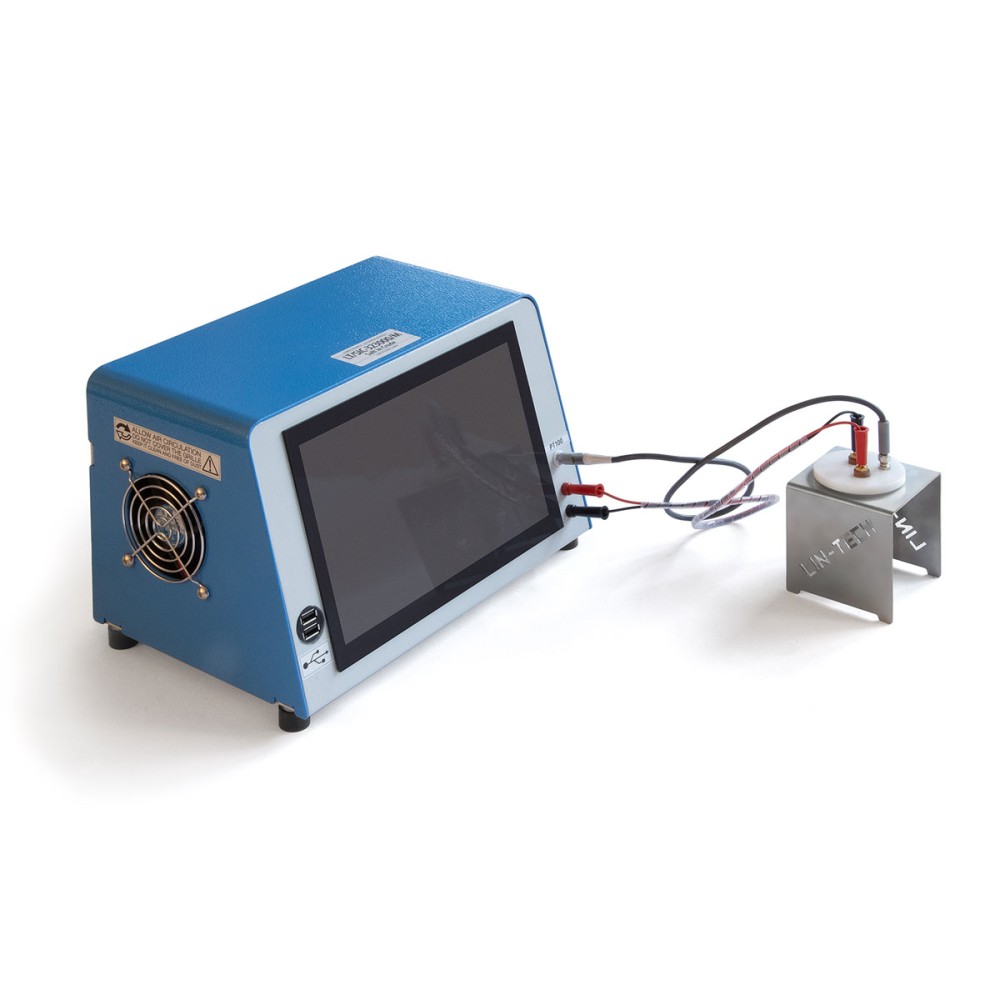

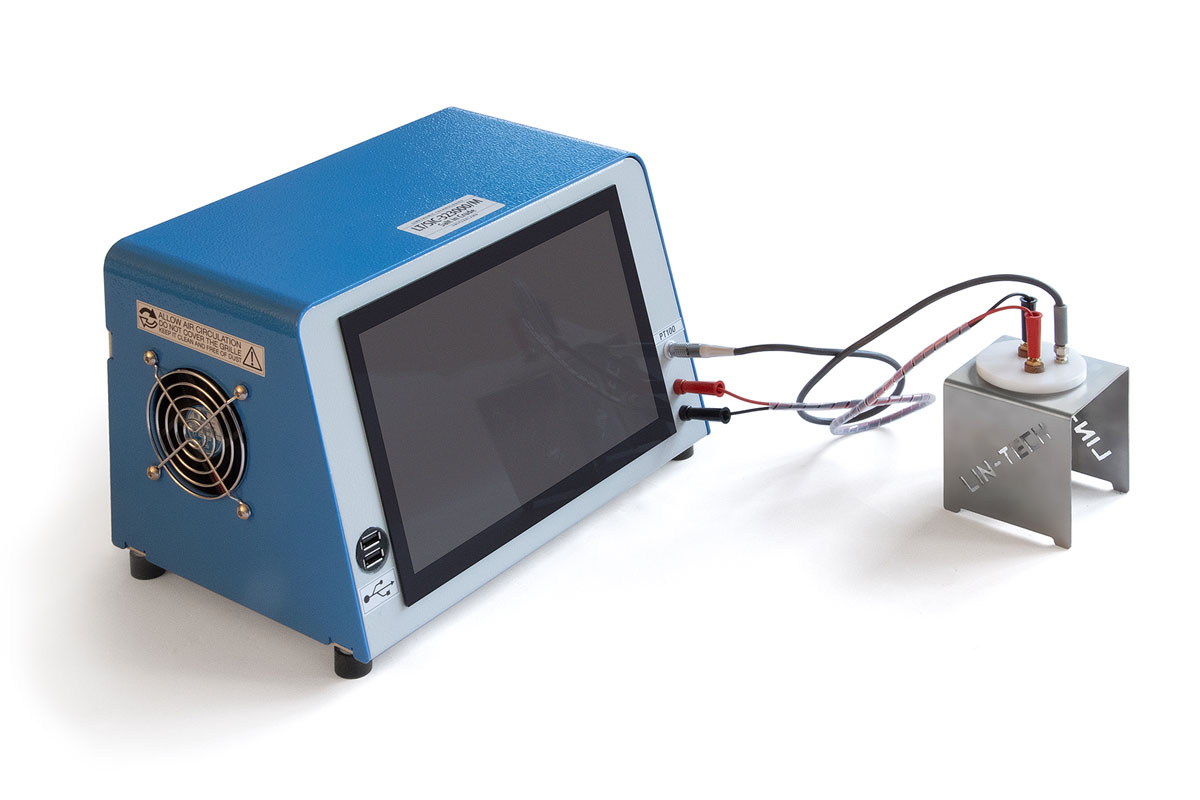

Анализатор содержания солей в сырой нефти LT/SIC-323000/M

Проблема солеобразования в нефтепереработке и добыче

Присутствие растворенных солей в сырой нефти является серьезной технологической проблемой для нефтеперерабатывающих заводов и транспортных систем. Основные соли, такие как хлориды натрия, кальция и магния, при нагревании нефти подвергаются гидролизу с образованием хлороводорода. Это приводит к сильной кислотной коррозии оборудования, особенно в узлах первичной перегонки.

Кроме того, соли способствуют образованию стойких эмульсий, забивают теплообменники и отравляют катализаторы процессов вторичной переработки. Для эффективного управления процессом обессоливания (десалинга) необходим точный и быстрый контроль содержания солей на входе и выходе установок.

Электрометрический метод определения солей

Прибор LT/SIC-323000/M реализует стандартный электрометрический метод, основанный на измерении электропроводности экстракта солей из нефти. Метод позволяет определить приблизительную концентрацию хлоридов в диапазоне от 3.5 мг/кг до 500 мг/кг, что эквивалентно 1.0–150 фунтам на тысячу баррелей (PTB).

Методика фиксирует общую проводимость, обусловленную присутствием распространенных хлоридов. Хотя другие токопроводящие материалы также могут присутствовать в нефти, данный метод является отраслевым стандартом для оценки коррозионной опасности и эффективности работы установок обессоливания.

Соответствие международным стандартам

Оборудование разработано и сертифицировано для строгого соблюдения требований ключевых международных стандартов:

• ASTM D3230 - Стандартный метод испытания содержания солей в сырой нефти (электрометрический метод)
• IP 265 - Метод Института нефти для определения солей в сырой нефти
• ГОСТ Р 51870-2002 - Нефть сырая. Метод определения содержания хлористых солей
• ГОСТ 21534-76 - Нефть. Методы определения содержания хлористых солей
• СТБ 1160-2012 - Стандарт Республики Беларусь для нефтепродуктов

Использование данного анализатора позволяет лабораториям выдавать протоколы испытаний, признанные международными торговыми партнерами и регулирующими органами.

Интерфейс пользователя и программное обеспечение Linetronic

Управление прибором осуществляется через настольный блок управления с высокоярким цветным TFT-дисплеем диагональю 10 дюймов. Программное обеспечение Linetronic Technologies предоставляет интуитивно понятный интерфейс для оператора.

Основные функции программного обеспечения включают:

• Отображение концентрации солей в единицах г/м³ или PTB (фунты на тысячу баррелей)
• Контроль температуры раствора в реальном времени
• Визуализация процесса калибровки
• Браузер результатов с разрешением до двух десятичных знаков
• Виртуальная клавиатура для ввода имени оператора и названия образца

Прибор поставляется предварительно откалиброванным для немедленного использования согласно методу ASTM D3230, что сокращает время на ввод оборудования в эксплуатацию.

Высокая скорость и точность измерений

Одним из ключевых преимуществ модели LT/SIC-323000/M является высокая скорость анализа. Типичное время проведения теста составляет менее 30 секунд, что позволяет оперативно принимать технологические решения на производстве.

Система способна детектировать соли в концентрации от 0 до 430 г/м³ (от 0 до 151 PTB). Точность температурных измерений обеспечивается датчиком с разрешением 0.01°C. Рабочий диапазон считывания температуры составляет от -50°C до +150°C.

Для защиты изоляторов датчика от термического разрушения предусмотрено ограничение времени воздействия экстремальных температур: не более 10 секунд при температурах выше рабочего диапазона.

Конструктивные особенности и комплектация

Прибор оснащен универсальным блоком питания 90/240 В переменного тока, что позволяет использовать его в различных регионах мира. Для подключения периферийных устройств и интеграции в лабораторную сеть предусмотрены два порта USB и один порт RJ45 для Ethernet.

Стандартная комплектация включает все необходимое для начала работы:

• Стеклянные стаканы для проб
• Стойки для крепления датчиков
• Электроды из нержавеющей стали
• Кабель питания с вилкой Schuko

Инструменты для калибровки и обслуживания

Для поддержания высокой точности измерений прибор требует периодической калибровки. Производитель предлагает специализированные инструменты для выполнения этой процедуры:

• Электронный инструмент калибровки PTB по 8 точкам (модель 17562)
• Калибровочный декадный магазин - симулятор PT100 (модель 3013)
• Набор соединителей и кабелей (модель 3102)

Использование электронных симуляторов исключает необходимость приготовления множества химических стандартов для проверки электроники прибора, ускоряя процесс поверки.

Расходные материалы и запасные части

Для бесперебойной работы анализатора предусмотрен широкий спектр расходных материалов. Стеклянные стаканы (упаковка по 10 штук) обеспечивают химическую стойкость при контакте с экстрактами. Крышка ячейки из пластикового материала с электродами из нержавеющей стали (модель 17103) является основным рабочим элементом.

Важным элементом обслуживания является замена изоляторов. Комплект изоляторов и крепежных винтов из полиамида PA66 (модель 17103-RKIT) рассчитан на 10 замен, что обеспечивает долгий срок службы измерительной ячейки.

Датчик температуры PT100 (модель 3150) может быть заменен в случае выхода из строя или дрейфа характеристик.

Аксессуары для отбора проб

Точность анализа напрямую зависит от репрезентативности отобранной пробы. Для корректного отбора сырой нефти предлагаются специализированные аксессуары:

• Механическая пипетка для отбора проб сырой нефти объемом 1-10 мл (модель 7703)
• Алмазные наконечники для пипеток объемом 10 мл, автоклавируемые, упаковка 240 штук (модель 7711)
• Фильтры для пипеток объемом 10 мл, упаковка по 10 штук (модель 7704)

Для удобства организации рабочего места доступны настенные самоклеящиеся пластиковые держатели (модель 7708) и многоместные настольные держатели для пипеток (модель 7707).

Референсные образцы для контроля качества

Для верификации правильности работы анализатора и обучения персонала используются сертифицированные референсные образцы:

• Рафинированное нейтральное масло (модель 7760, упаковка 250 мл) - используется как нулевая точка или база
• Разбавленный смешанный раствор солей (модель 7759, упаковка 250 мл) - используется для проверки чувствительности прибора в рабочем диапазоне

Значение контроля солей для безопасности производства

Регулярный мониторинг содержания солей позволяет предотвратить аварийные остановки оборудования из-за коррозии. Особенно это критично для трубчатых печей и колонн ректификации, где ремонт требует значительных финансовых затрат и времени.

Быстродействие прибора LT/SIC-323000/M позволяет операторам установок обессоливания оперативно регулировать подачу промывной воды и деэмульгаторов, оптимизируя расход химических реагентов и обеспечивая стабильное качество товарной сырой нефти, поступающей на переработку или экспорт.
