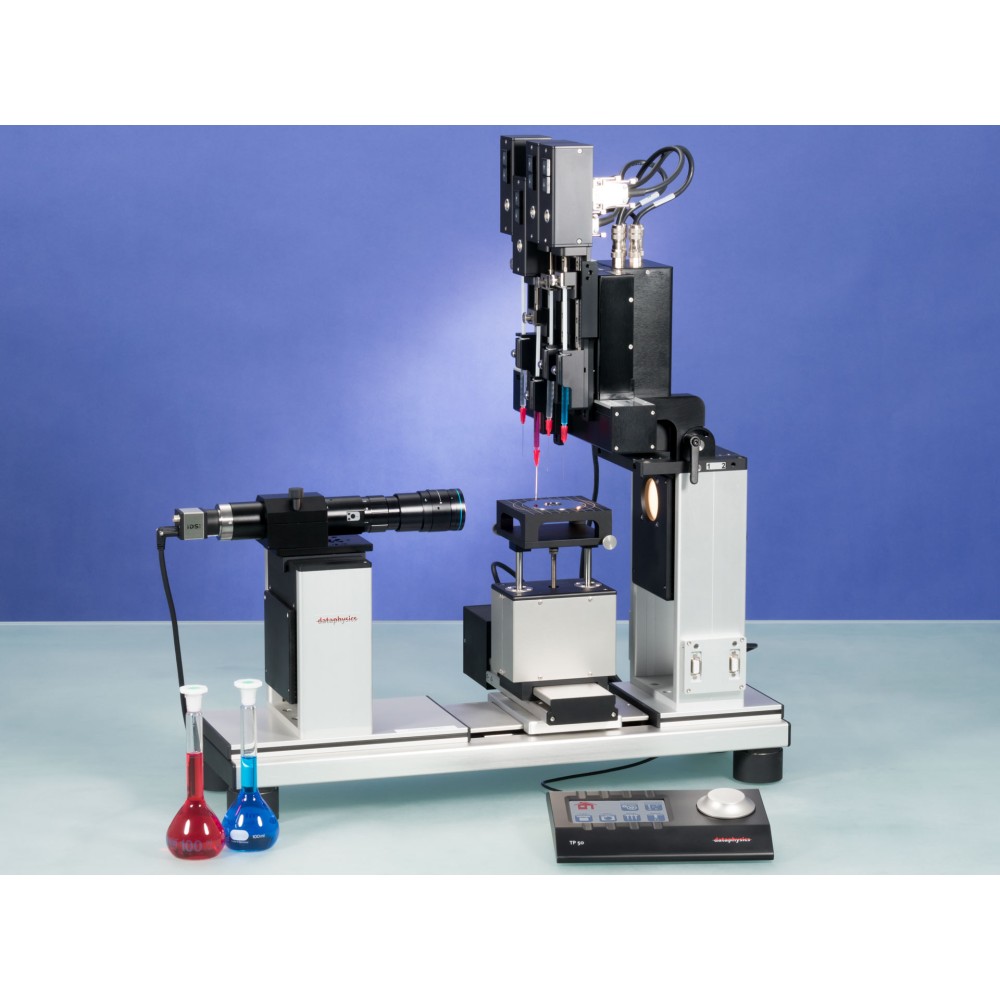

Флагманский прибор OCA 200 — профессиональное решение для измерения краевого угла смачивания и поверхностной энергии

В современной материаловедении, разработке покрытий, микроэлектронике, фармацевтике и биомедицинской инженерии точное понимание свойств поверхности является критически важным фактором успеха. Немецкая компания DataPhysics Instruments GmbH уже много лет задаёт стандарты в области оптического анализа интерфейсов. Флагманская модель серии OCA — анализатор OCA 200 — представляет собой один из самых универсальных и точных приборов для профессионалов, которым требуется работать как с макроскопическими образцами (например, пластины 12″), так и с микроструктурами (стенты, микрочипы, тонкие плёнки).

Основные измеряемые величины на приборе OCA 200

OCA 200 позволяет определять ключевые параметры смачиваемости и поверхностных свойств с высочайшей воспроизводимостью:

• Определение статического краевого угла смачивания (static contact angle) Методы: sessile drop (капля на поверхности), captive bubble (пузырёк под поверхностью), top-view sessile drop.
• Определение динамического краевого угла смачивания
• advancing / receding угол
• roll-off угол (угол скатывания)
• needle-in / needle-out методики
• Поверхностное натяжение жидкостей (surface tension) и межфазное натяжение (interfacial tension) Классический метод pendant drop (висячая капля) с автоматическим определением профиля Лапласа-Янга.
• Свободная поверхностная энергия твёрдых тел (surface free energy, SFE) С дисперсионной и полярной компонентами по методам Owens-Wendt-Rabel-Kaelble (OWRK), Wu, acid-base (van Oss) и многим другим. Возможна как ручная, так и полностью автоматическая процедура с серией тестовых жидкостей.
• Работа адгезии (work of adhesion)
• Вязкоупругие характеристики поверхности (в расширенных конфигурациях с oscillating drop)

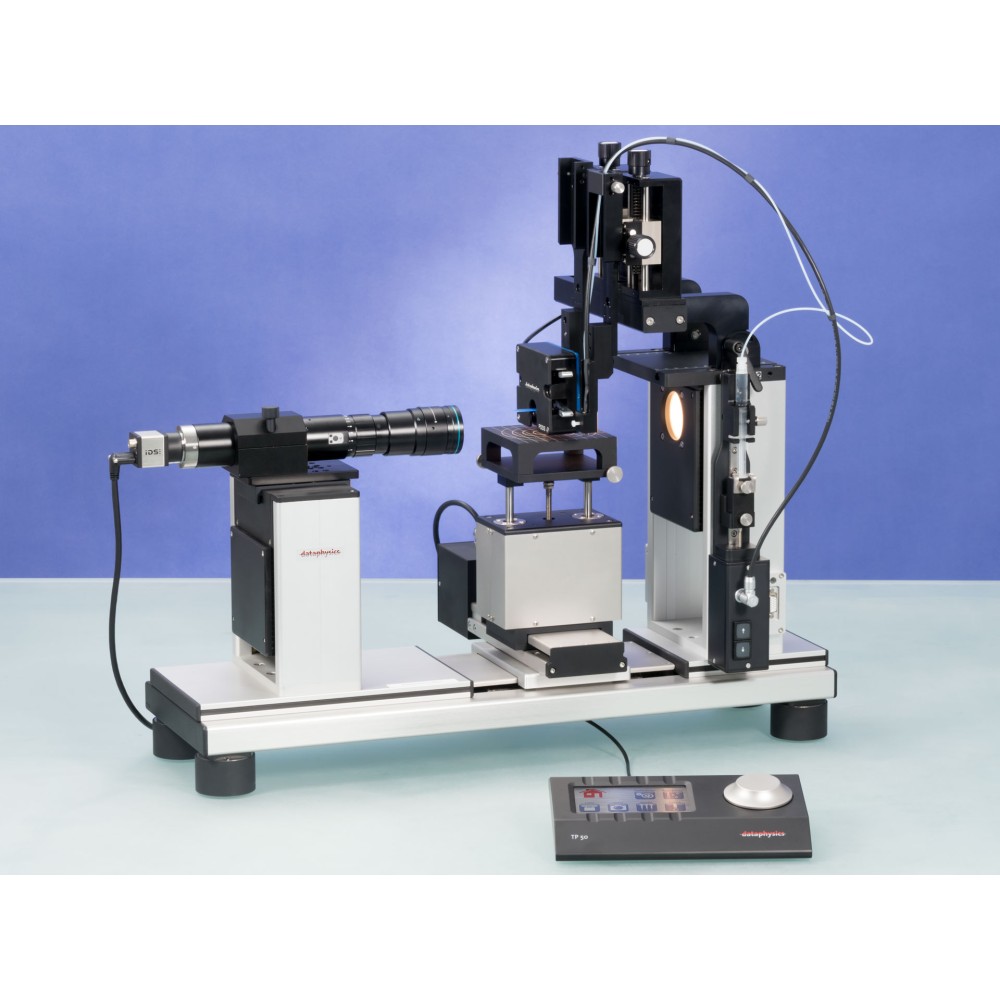

Благодаря опциональной системе PDDS (Picolitre Droplet Dosing System) возможно дозирование объёмов от ~30 пиколитров, что делает измеритель OCA 200 незаменимым при работе с микро- и наноструктурами.

Технические преимущества OCA 200, которые ценят профессионалы

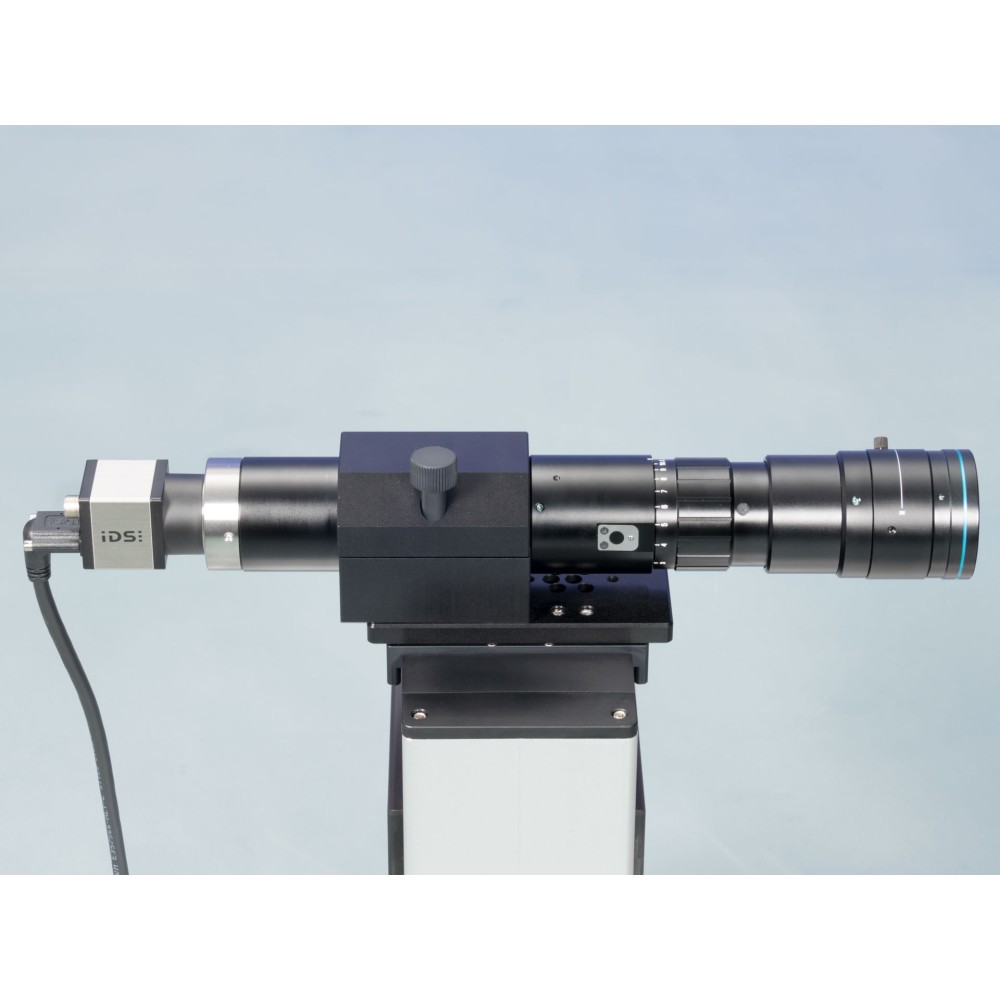

• 10-кратный моторизованный зум-объектив с программным автофокусом и регулировкой угла наблюдения
• Высокоскоростная USB 3.0 камера высокого разрешения
• Позиционирование образца по всем трём осям с электронными высокоточными приводами
• Светодиодная подсветка с компенсацией температурного дрейфа и программным управлением интенсивностью
• Модульная конструкция — легко добавляются автоматические дозаторы, температурные столики, высоковакуумные / высокодавленческие камеры

Именно эти характеристики позволяют уверенно измерять как огромные кремниевые пластины, так и мельчайшие металлические элементы коронарных стентов.

Соответствие международным стандартам

Прибор OCA 200 (и вся серия OCA) разработан с учётом требований большинства актуальных стандартов по определению смачиваемости и поверхностных свойств:

• ASTM D5946 — оценка смачиваемости плёнок и покрытий
• ASTM D7334 и ASTM D7490 — стандартные методики измерения контактного угла
• ASTM D2578 — смачиваемость полимерных плёнок
• ASTM D724, ASTM C813 и другие
• DIN, ISO и многочисленные отраслевые нормы (полупроводники, автомобильная промышленность, медицинские изделия)

Использование сертифицированных методик позволяет применять результаты измерений в отчётах для сертификации продукции, публикаций и внутренних аудитов качества.

Типичные области применения OCA 200

1. Полупроводниковая промышленность и микроэлектроника Контроль чистоты пластин, анализ гидрофобных / гидрофильных покрытий, проверка адгезии фоторезистов.
2. Разработка и контроль покрытий Антифог, антифрост, гидрофобные, олеофобные, антибактериальные покрытия, плазменная и химическая модификация поверхности.
3. Медицинские изделия и биоматериалы Оценка биосовместимости, смачиваемости имплантатов, стентов, контактных линз, мембран для фильтрации.
4. Полимеры, композиты, текстиль Исследование влияния обработки плазмой, коронным разрядом, УФ-озоном на смачиваемость.
5. Фармацевтика и косметика Анализ поверхностных свойств таблеток, эмульсий, кремов, стабильности суспензий.
6. Батареи и топливные элементы Изучение смачиваемости электродов, сепараторов, влияние покрытий на производительность.
7. Научные исследования (R&D) Фундаментальные работы по супергидрофобным / супергидрофильным поверхностям, SAM (self-assembled monolayers), функционализации наночастиц.

Почему профессионалы выбирают именно OCA 200 от DataPhysics?

• Немецкое качество и надёжность
• Регулярные обновления ПО с новыми расчётными моделями
• Отличная техническая поддержка и обучение
• Возможность апгрейда до полностью автоматической конфигурации
• Доказанная воспроизводимость даже при работе с экстремально малыми объёмами капель

Если ваша лаборатория или производство требует максимально точных и воспроизводимых данных по смачиваемости, поверхностной энергии и адгезии — OCA 200 станет надёжным инструментом на многие годы.

Хотите узнать, как анализатор OCA 200 впишется в ваш технологический процесс? Оставьте заявку — наши специалисты подберут оптимальную конфигурацию под ваши задачи и продемонстрируют возможности прибора на ваших образцах.
