Автоматический анализатор температуры вспышки OilLab 6900/OilLab 6901

Назначение и область применения приборов серии OilLab 69xx

Автоматические анализаторы температуры вспышки OilLab 6900 и OilLab 6901 представляют собой специализированные лабораторные устройства, предназначенные для прецизионного определения температуры вспышки жидких продуктов. Данные приборы разработаны на основе метода закрытого тигля (Tag Closed Cup), что обеспечивает высокую воспроизводимость результатов и минимизирует потери образца за счет испарения в процессе испытания.

Основная задача оборудования заключается в контроле пожароопасности широкого спектра материалов. Приборы подходят для тестирования сырой нефти, готовых нефтепродуктов, растворителей, химических отходов и других летучих субстанций. Диапазон измеряемых температур охватывает значения от комнатной среды до +93 °C, что покрывает потребности большинства промышленных и исследовательских задач в энергетике, химической промышленности и экологическом мониторинге.

Различия между моделями OilLab 6900 и OilLab 6901

Несмотря на общую архитектуру и программное обеспечение, две модели имеют конструктивные отличия, определяющие их функциональные возможности и сценарии использования:

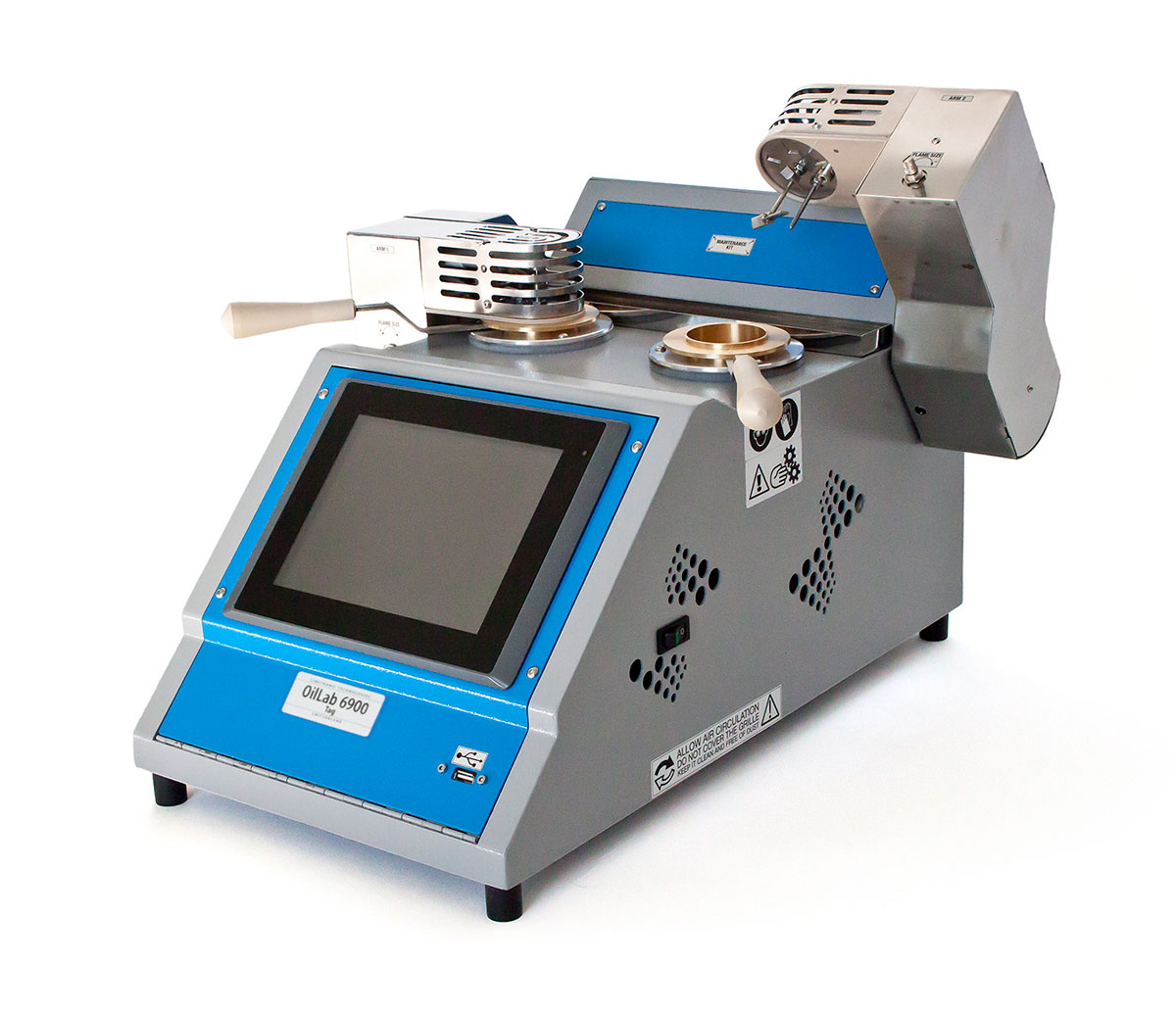

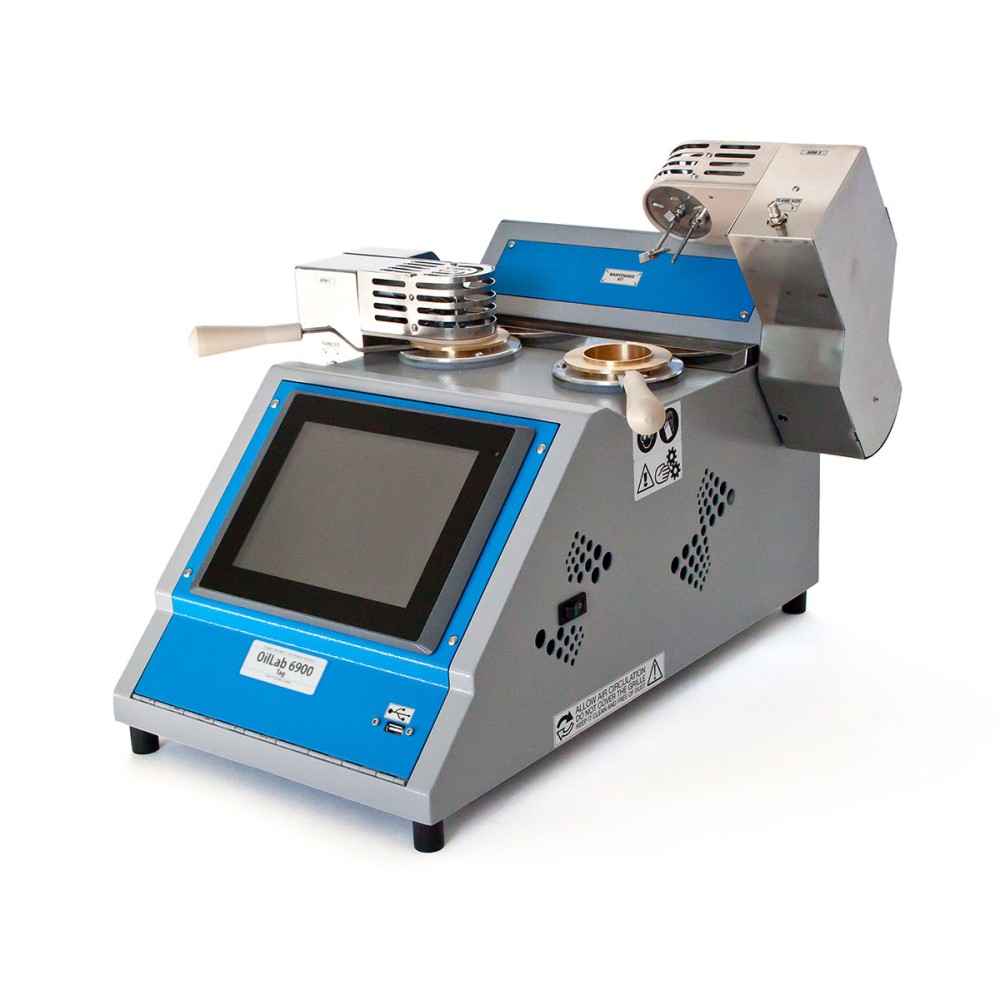

• OilLab 6900 (Двойной анализатор): Оснащен двумя калиброванными латунными тиглями. Эта конфигурация позволяет проводить параллельные измерения или сравнительные тесты двух разных образцов одновременно, значительно повышая пропускную способность лаборатории. Для достижения температур ниже окружающей среды модель требует подключения внешнего источника охлаждения (криостата).

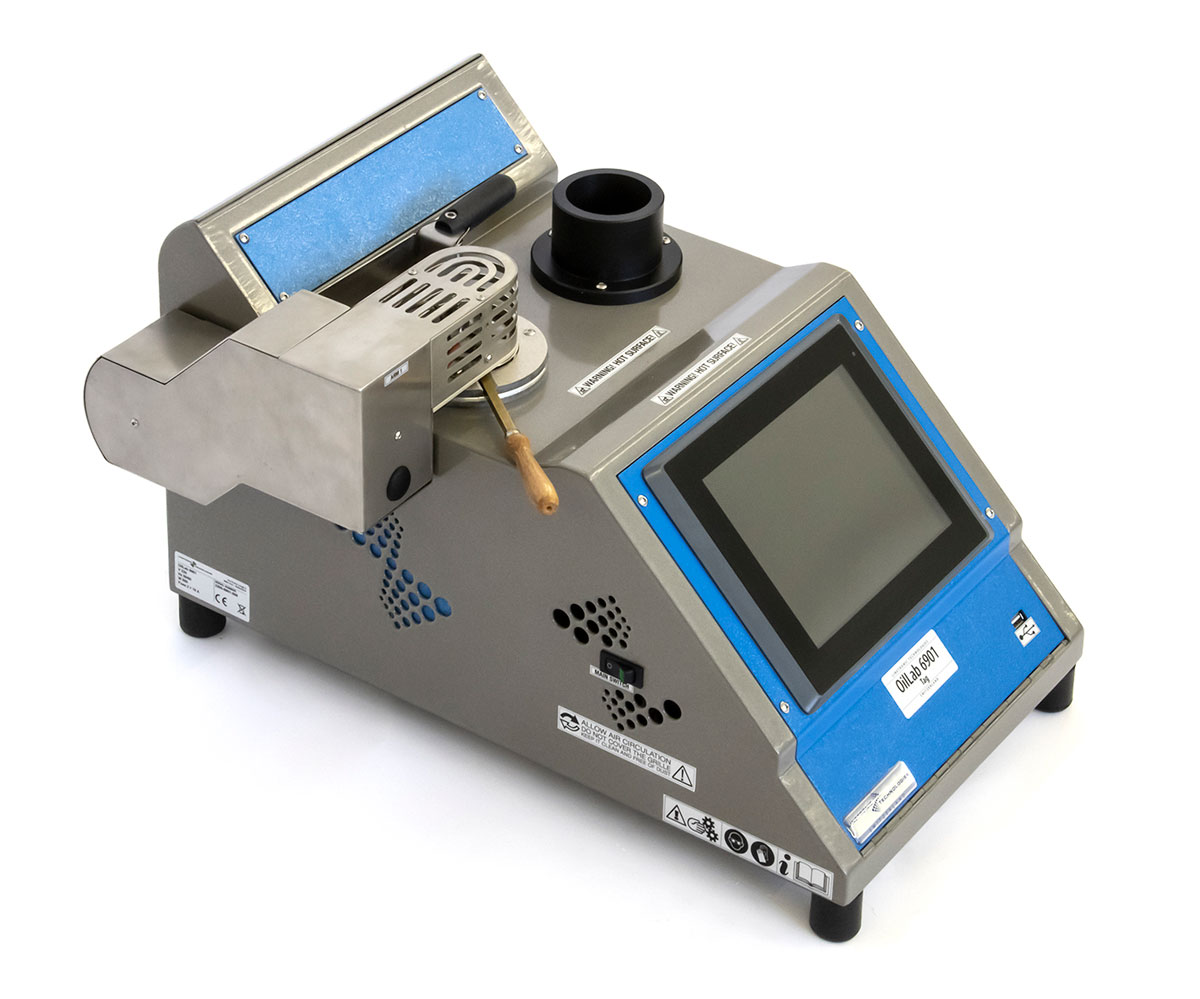

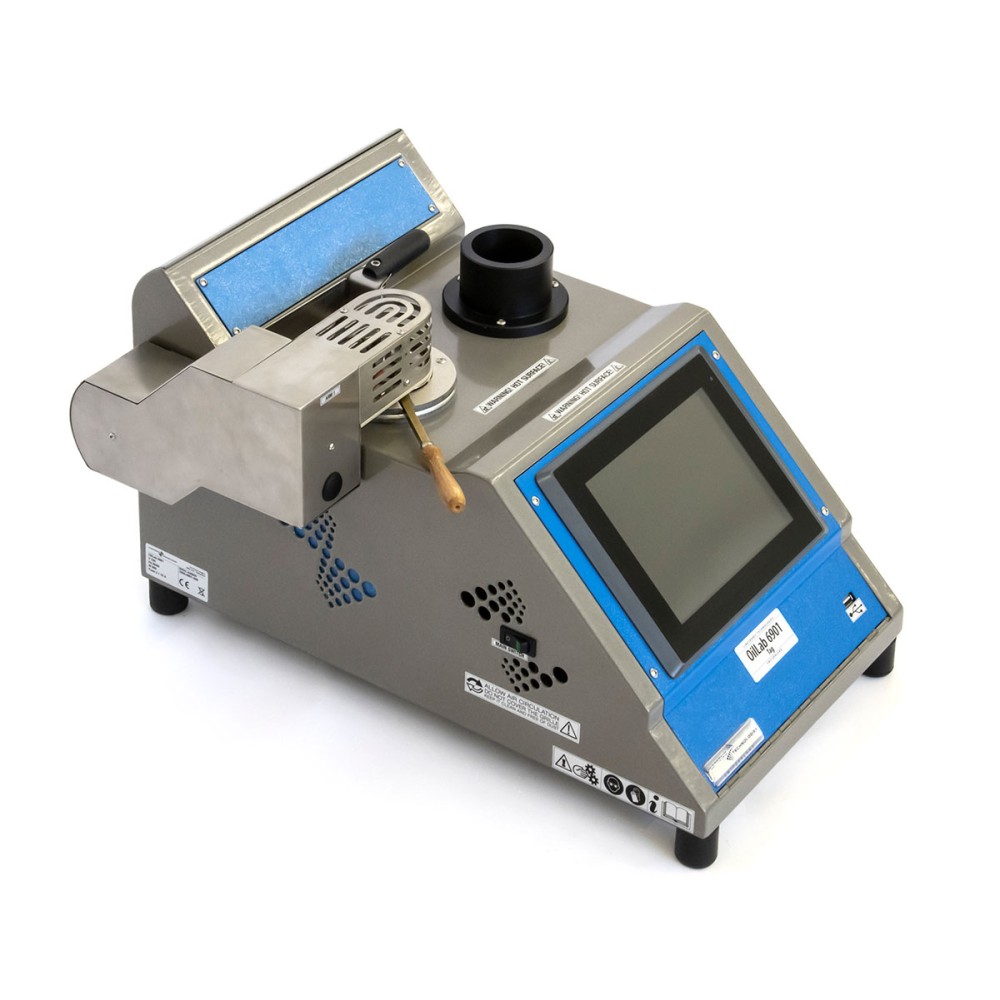

• OilLab 6901 (Одинарный анализатор): Имеет один калиброванный латунный тигель. Отличительной особенностью данной модификации является наличие внутреннего модуля Пельтье для охлаждения. Это позволяет прибору самостоятельно работать в диапазоне температур от +8 °C до +110 °C без необходимости подключения сложных внешних систем термостатирования, что делает его более компактным решением для стандартных задач.

Соответствие международным стандартам и нормативам

Точность и надежность измерений гарантированы строгой адаптацией алгоритмов работы под требования ведущих мировых стандартов. Использование этих приборов позволяет лабораториям получать результаты, признаваемые на международном уровне.

Основные регламентирующие документы:

• ASTM International:
  • ASTM D56 – Стандартный метод определения температуры вспышки горючих жидкости методом закрытого тигля Пенски-Мартина (адаптировано для Tag).
  • ASTM D3278 – Определение температуры вспышки смазочных масел методом закрытого тигля.
  • ASTM D3941 – Определение температуры вспышки горючих жидкостей методом закрытого тигля Тага.
• ISO (International Organization for Standardization):
  • ISO 1523 – Нефтяные продукты. Определение температуры вспышки (метод закрытого тигля Тага).
  • ISO 3679 – Жидкости летучие. Определение температуры вспышки.
• ГОСТ (Россия и Беларусь):
  • ГОСТ Р ИСО 1523 – Нефтяные продукты. Определение температуры вспышки (метод закрытого тигля Тага). Данный стандарт гармонизирован с международным аналогом и применяется при приемке нефтепродуктов.
  • ГОСТ 12.1.044 – Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения. Прибор используется как средство измерений для получения данных, необходимых для классификации материалов по пожарной опасности.
  • СТБ ГОСТ Р ИСО 1523 – Национальный стандарт Республики Беларусь, идентичный российскому и международному варианту, обеспечивающий взаимопризнаваемость результатов испытаний в рамках ЕАЭС.

Присутствие маркировки CE подтверждает соответствие изделия директивам Европейского Союза по безопасности оборудования и электромагнитной совместимости.

Конструктивные особенности и система измерения

Сердцем системы управления является мощный микропроцессор, отвечающий за координацию всех этапов цикла анализа: нагрева, охлаждения, подачи зажигательной искры и детектирования момента вспышки.

• Термометрия: Измерение температуры образца осуществляется с помощью платинового резистивного датчика сопротивления PT100 класса А. Датчик помещен в защитную оболочку из нержавеющей стали (SS sheath), что защищает его от коррозии парами агрессивных веществ и механических повреждений.
• Система зажигания: Универсальный узел допускает использование как газового пламени, так и электрического искрового разряда. Выбор типа поджига зависит от предпочтений оператора и наличия инфраструктуры (подача газа или только электроэнергии).
• Детектор вспышки: В приборах серии 69xx применен единый мультидетектор, объединяющий ионизационный и термический сенсоры. Такая комбинированная схема повышает чувствительность к появлению первых следов горения и снижает вероятность ложных срабатываний.
• Барометрическая коррекция: Встроенный высокоточный барометрический сенсор непрерывно мониторит атмосферное давление. Программное обеспечение автоматически корректирует итоговый результат в соответствии с формулами, предусмотренными стандартами ASTM и ISO, исключая ошибки ручного расчета.

Интерфейс пользователя и программное обеспечение Lab-Link

Управление процессом происходит через интегрированный панельный персональный компьютер (Panel PC) с диагональю экрана 10.1 дюйма. Устройство построено на базе четырехъядерного процессора Intel®, что обеспечивает быструю обработку данных и отзывчивость интерфейса.

Ключевые характеристики дисплея и ввода:

• Емкостный мультитач-экран (PCAP), поддерживающий управление пальцами, в медицинских перчатках и стилусом TFT.
• Высокое разрешение 1024 × 768 пикселей и цветопередача 16.2 миллиона цветов для четкой визуализации графиков и таблиц.
• Отсутствие вентиляторов (Fanless design) гарантирует бесшумную работу и защиту внутренних компонентов от пыли и влаги.

Программный комплекс Lab-Link предоставляет следующие функции:

1. Автоматизация рутины: Полное выполнение анализа согласно выбранному методу без вмешательства оператора после старта.
2. Работа с неизвестными образцами: Алгоритм предварительного сканирования определяет примерный диапазон температуры вспышки перед началом основного прецизионного теста.
3. Хранение архива: Внутренняя память рассчитана на сохранение более 65 000 результатов анализов.
4. Персонализация: Возможность сохранения до 20 предустановленных профилей образцов с ожидаемыми температурами вспышки.
5. Связь с внешними сетями: Наличие порта Ethernet позволяет интегрировать прибор в локальную сеть предприятия или систему управления лабораторией (LIMS). Два USB-порта обеспечивают подключение принтера или флеш-накопителя.
6. Резервное копирование: Комплект поставки включает USB-флешку с резервной копией программного обеспечения, настроек калибровки и электронной версией руководства пользователя (PDF).

Многоуровневая система безопасности

При работе с легковоспламеняющимися материалами безопасность персонала и помещения является приоритетом. Анализаторы OilLab 6900/6901 оснащены активными и пассивными средствами защиты:

• Защита от перегрева: Система автоматически отключает нагревательный элемент при превышении установленных лимитов температуры во время теста.
• Контроль целостности датчиков: Автоматическая диагностика выявляет обрыв цепи датчика температуры образца или термосенсоров, немедленно останавливая процесс и уведомляя оператора.
• Пожарная защита: Встроенные датчики дыма и огня активируют звуковую сигнализацию. Предусмотрена возможность подключения системы автоматического тушения (например, подачей инертного газа или порошка) через специальный клапан перекрытия газовой подачи.
• Клапан перекрытия газа: Даже при отсутствии возгорания система контролирует состояние газовых линий, предотвращая утечки топлива для поджига.

Вспомогательное оборудование и аксессуары

Для расширения функциональности и поддержания работоспособности приборов предлагается широкий спектр аксессуаров:

• Лабораторный криостат LT/CB-40830/M-PLUS: Обязательный компонент для модели OilLab 6900 при работе с низкими температурами (до -30 °C). Ванна объемом 8 литров имеет корпус из стали с эпоксидным антикислотным покрытием и внутреннюю камеру из бесшовной нержавеющей стали. Циркуляционный насос обеспечивает равномерное распределение охлаждающей жидкости. Точность поддержания температуры составляет ±0.5 °C.
• Калибровочные средства: Барометр Testo 511 для проверки встроенного датчика давления; декадный магазин сопротивлений (PT100 симулятор) для поверки температурных каналов; набор соединителей и кабелей для серии OilLab 6000.
• Сертифицированные эталонные материалы: Референсный образец №7271 (авиационное топливо Jet A1) с сертифицированным значением температуры вспышки около +40.0 °C. Используется для периодической верификации правильности показаний прибора.
• Запасные части: Калиброванные латунные тигли с рукоятками, новые датчики PT100, электрические запальники длительного ресурса и комбинированные термо-ионизационные сенсоры.

Габариты, вес и условия эксплуатации

Конструкция приборов оптимизирована для размещения на стандартных лабораторных столах. Габаритные размеры составляют 49 см в ширину, 60 см в глубину и всего 32 см в высоту, что делает установку очень компактной по высоте. Вес единицы оборудования равен 30 кг, что обеспечивает устойчивость и простоту монтажа.

Электропитание осуществляется от сети переменного тока напряжением 220 В (частота 50 Гц) или 115 В (частота 60 Гц) через кабель со штепсельной вилкой Schuko. Допустимые условия окружающей среды включают температуру воздуха не выше 35 °C и относительную влажность до 80 %. Отсутствие требований к сложной вентиляции корпуса (благодаря fanless дизайну) упрощает интеграцию прибора в чистые зоны лабораторий.
