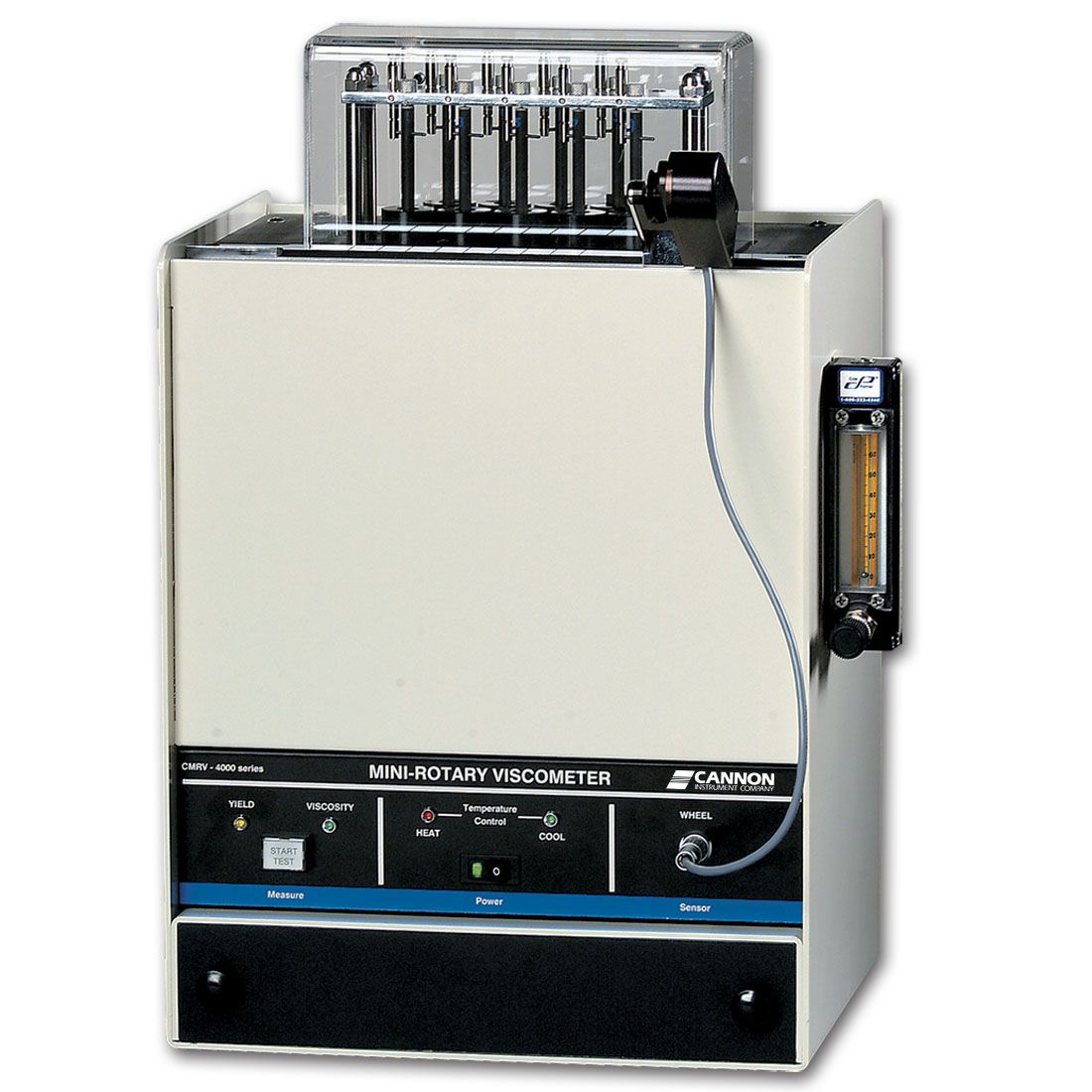

Полуавтоматический мини-ротационный вискозиметр CANNON CMRV-4500

Общее назначение и область применения прибора CMRV-4500

CANNON CMRV-4500 представляет собой специализированный полуавтоматический мини-ротационный вискозиметр, разработанный для точного определения низкотемпературной вязкости прокачивания и предела текучести смазочных материалов. Данный прибор является критически важным инструментом в лабораториях, занимающихся контролем качества нефтепродуктов, поскольку позволяет моделировать поведение масел в реальных условиях эксплуатации при отрицательных температурах. Диапазон рабочих температур устройства составляет от –5 °C до –40 °C, что покрывает большинство климатических зон и требований к всесезонным смазкам.

• Тестирование трансмиссионных жидкостей и масел для ведущих мостов;
• Анализ новых моторных масел различных классов вязкости;
• Исследование эксплуатационных свойств отработанных автомобильных масел;
• Контроль соответствия продукции спецификациям OEM и международным классификациям.

Прибор обеспечивает высокую пропускную способность благодаря наличию девяти независимых измерительных ячеек, что позволяет проводить анализ нескольких образцов одновременно в рамках одного тестового цикла. Это существенно повышает эффективность работы лаборатории и снижает удельные затраты времени на одно исследование.

Соответствие международным стандартам и национальным нормативам

Валидация результатов испытаний на вискозиметре CMRV-4500 подтверждена его полным соответствием актуальным международным методикам. Конструкция и алгоритмы работы прибора удовлетворяют требованиям следующих стандартов:

• ASTM D4684 — определение предела текучести и кажущейся вязкости моторных масел при низких температурах;
• ASTM D3829 — прогнозирование граничной температуры прокачивания моторных масел;
• ASTM D6821 — определение низкотемпературной вязкости прокачивания моторных масел (метод с использованием имитатора холодного пуска);
• ASTM D6896 — определение низкотемпературной вязкости прокачивания трансмиссионных жидкостей;
• SAE J300 — классификация вязкости моторных масел (актуальная редакция).

Для пользователей из стран ЕАЭС важно отметить гармонизацию международных методов с национальной системой стандартизации. При работе на данном оборудовании следует руководствоваться следующими межгосударственными стандартами, которые являются идентичными или модифицированными версиями указанных выше методик:

• ГОСТ 32907-2014 (ISO 3016:2005) — Нефтепродукты. Метод определения температуры застывания (коррелирует с понятием предела текучести);
• ГОСТ Р 57839-2017 / ГОСТ 34736-2021 — Масла моторные. Определение кажущейся вязкости при низкой температуре и скорости сдвига с использованием имитатора холодного запуска (CCS), методологически близок к принципам ротационной вискозиметрии;
• ГОСТ 33133-2014 — Масла моторные. Определение динамической вязкости при низких температурах (метод MRV), прямой аналог ASTM D4684;
• ГОСТ ISO 3016-2013 — Нефтепродукты. Метод определения температуры текучести;
• ТР ТС 030/2012 — Технический регламент Таможенного союза «О требованиях к смазочным материалам, маслам и специальным жидкостям» (обязательное требование к подтверждению низкотемпературных свойств).

Технологические особенности системы термостабилизации

Уникальной особенностью модели CMRV-4500 является использование твердотельной термоэлектрической системы охлаждения вместо традиционных компрессорных установок на фреоне. Такое инженерное решение обеспечивает ряд существенных преимуществ для процесса измерений и экологической безопасности лаборатории. Отсутствие хладагентов исключает риск утечек токсичных веществ и делает прибор полностью соответствующим современным экологическим директивам ROHS.

Термоэлектрическое охлаждение гарантирует отсутствие температурных градиентов внутри измерительного блока. Это обеспечивает повышенную прецизионность и равномерность распределения температуры по всем девяти ячейкам, что критически важно для получения воспроизводимых результатов. Внешний воздушно-водяной теплообменник работает бесшумно и не требует сложного технического обслуживания, характерного для холодильных контуров высокого давления.

Для предотвращения образования инея и конденсата на оптических и механических узлах в процессе охлаждения предусмотрена система продувки сухим газом. Специальный регулятор поддерживает безморозную среду на протяжении всего микропроцессорного цикла охлаждения, защищая чувствительные компоненты и обеспечивая стабильность показаний даже при достижении минимальной температуры –40 °C.

Программное обеспечение VISCPRO и автоматизация измерений

Управление прибором осуществляется через программное обеспечение VISCPRO, работающее в среде Windows. ПО содержит предустановленные профили для каждого класса вязкости по SAE и соответствующих методов ASTM, что минимизирует вероятность операторских ошибок. Пользователи имеют возможность создавать собственные пользовательские профили охлаждения для исследовательских задач или тестирования нестандартных продуктов.

• Графическая визуализация профилей охлаждения в реальном времени;
• Автоматический расчет вязкости и предела текучести на основе данных высокоразрешающего оптического энкодера;
• Встроенный интерфейс LIMS для экспорта данных в лабораторные информационные системы;
• Опциональный комплект сетевого интерфейса для управления четырьмя приборами CMRV-4500 с одного ПК.

Цифровая детекция предела текучести и вязкости с помощью оптического энкодера высокого разрешения исключает субъективность визуальной оценки и повышает точность измерений. Результаты автоматически сохраняются в базе данных, что обеспечивает полную прослеживаемость испытаний и соответствие требованиям систем менеджмента качества.

Конструктивные преимущества и эргономика рабочего места

Компактное настольное исполнение прибора (31,7 × 26,0 × 48,9 см) позволяет эффективно использовать пространство лабораторного стола. Вес основного блока составляет всего 18,6 кг, что облегчает установку и перемещение. Высокопроизводительные роторы оснащены стопорными штифтами и валами из углеродного волокна, что минимизирует паразитный теплоперенос в измерительную ячейку и повышает достоверность результатов при экстремально низких температурах.

Эргономика использования продумана до мелочей: в корпус интегрирован выдвижной ящик для удобного хранения аксессуаров, включая роторы, грузы и крышки ячеек. Минимальный объем пробы составляет всего 10 мл, что экономит дефицитные или дорогостоящие образцы. Электрическая совместимость обеспечивается поддержкой напряжений 100, 115 и 230 В переменного тока, а потребляемая мощность основного блока не превышает 400 Вт.

Технические спецификации и условия эксплуатации

Для корректного планирования лабораторных процессов необходимо учитывать следующие параметры оборудования:

• Диапазон температур: от –5 °C до –40 °C с точностью поддержания ±0,1 °C;
• Емкость: 9 образцов за один цикл;
• Минимальный объем образца: 10 мл;
• Рабочие условия окружающей среды: температура +15...+30 °C, относительная влажность 10–75% (без конденсации);
• Потребляемая мощность теплообменника: 1100 Вт;
• Габариты теплообменника: 47,0 × 34,8 × 34,0 см, масса 31,8 кг;
• Сертификация: CE Mark, EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, HI-POT тест 1900 Vdc.

Соблюдение указанных условий эксплуатации и регулярное техническое обслуживание в рамках сервисных планов производителя гарантируют долгосрочную надежность прибора и неизменно высокое качество аналитических данных на протяжении всего срока службы оборудования.
